现场操作指南首先现场布置好设备，仪器开机——自动进入采集界面。
第一步：初次使用仪器，点击界面上面菜单栏第4列“存储选项”——变化量设置和存储方式都设置成自动。
如果后期熟练后可根据自己使用调节。
第二步：正常开始——界面右边纵向命令栏点击“新建”——弹出数据文件夹对话框，点击保存（默认当前时间为数据文件名）——自动弹出对话框根据情况更改“发射频率”和“起始角度”。
第三步：查看电流，若正常点击“关闭”；若异常重新检查发射回路。
第四步：启动采样，正常电压衰减曲线为连续、依次递减。
避免相邻点之间纵向变化大及黄点出现，若无论频率怎样换都有黄点及相邻点纵向变化大出现，暂使用影响最小频率数据。
注：界面右边纵向命令“删除数据”对于当前数据不好重新采集时使用。
“重测位置”用于同一工作面或迎头不同角度的平面同时探测。
数据解释软件操作指南软件安装1、首先安装软件，找到双击按提示安装；2、安装电子狗驱动，打开文件夹点击；再打开文件夹点击按提示安装。
3、安装绘图软件Surfer，按提示安装，打开里面有个对应输入到Surfer安装解码位置。
4、右键点击瞬变软件——点击属性--打开文件位置--打开配置设置，将Mang Qu 改成10 ，BeiShu改成3到3.5之间，保存生效。
数据处理打开软件点击“文件”打开测量数据文件。
点击如左图格式数据第一步：弹出“请输入项目参数”对话框，工作点介质选择，选择对应岩性，其他默认。
线号用于同一工作面不同角度剖面数据提取，取决于数据采集方式。
第二步：出现对应点数据衰减曲线，调整衰减红点，使后一个点都要比前一个点低（衰减趋势），调整完成。
（另：对于衰减点的跳动可以删除，点击菜单“编辑”、“挑选”弹出对话框显示起始测道号和终止测道号，10个黄点之内视情况而定，修改终止测道号）曲线衰减平缓代表低阻，衰减幅度大代表高阻。
第三步：点击“电感校正”，自动生成。
第四步：点击“曲线偏移”，自动生成。
第五步：点击“小波变换”，自动生成。

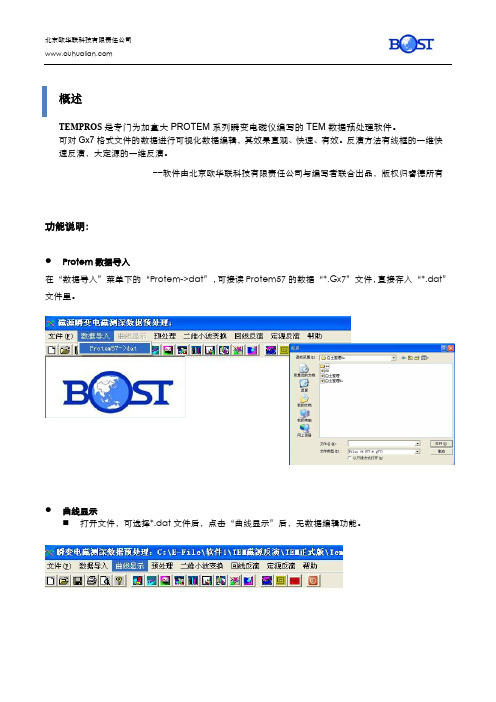

功能说明：● Protem 数据导入在“数据导入”菜单下的“Protem ->dat”，可接读Protem57的数据“*.Gx7”文件，直接存入“*.dat”文件里。
● 曲线显示⏹ 打开文件，可选择*.dat 文件后，点击“曲线显示”后，无数据编辑功能。
概述TEMPROS 是专门为加拿大PROTEM 系列瞬变电磁仪编写的TEM 数据预处理软件。
可对Gx7格式文件的数据进行可视化数据编辑，其效果直观、快速、有效。
反演方法有线框的一维快速反演，大定源的一维反演。
--软件由北京欧华联科技有限责任公司与编写者联合出品，版权归睿德所有⏹ 点击滑动键，变化不同点的衰减曲线，可显示当前点点号。
● 数据编辑手段⏹ 单击鼠标左键，改变单个频点的数值。
⏹ 曲线的整体移动方法是对准需要调到的位置，点击鼠标右键，最好鼠标也放在在任意频率轴上。
●预处理⏹预处理方法选择：数据编辑、数据截断和后延改正。
⏹数据编辑选择“数据编辑”，进入数据编辑。
通过按滑块选择某点的曲线，通过鼠标点击曲线单点修该数值；●其它编辑功能（1）当前是编辑单个点衰减曲线，可以点击“三点曲线”，可以参考当前点前后两个点曲线，“单点曲线”和“三点曲线”可以切换运用；（2）如果测量观测数据为负数时，可以点击“单点取负值”对当前点所有时间道的衰减曲线数据取负值，也可根据情况对所有测点进行“所有点取负值”处理。
（3）对数据编辑后，在退出编辑时，提示保存数据，以保存数据。
●数据剪裁⏹在扰大时，通过数据剪裁，剔除早期道或晚期道的数据，打开*.dat文件后，⏹显示第一道时间和最后道时间，可以输入合适的时间，保存这个时间段的数据。
●二维小波变换，区分正常场、提取异常场●回线反演回线反演包括回线数据转换、回线反演、结果显示、绘制surfer等值线图等功能。
●回线数据转换●回线反演为中心回线反演●反演成果显示反演结束后，出现反演电阻率断面图●绘制surfer等值线图可调用surfer8，选择*.iat或*.res反演结果，直接生产surfer等值线图。
瞬变电磁法数据处理流程研究利用瞬变电磁法对目标体进行探测，采集数据后，需将采集的数理进行一系列的处理之后才能进行相关的分析与应用，因此研究数据处理的流程是十分有必要的。
标签：瞬变电磁法；数据处理；流程引言利用瞬变电磁装置对目标进行勘探采集数据后，便要进行数据处理的工作了。
在现阶段，由于处理解释的理论不成熟，仅仅停留在半定量半定性阶段，尽管现在有很多专家学者将地震的处理解释理论引进了瞬变电磁之中，但是总的来说还是有局限性的。
（张国峰等，2008）因此对瞬变电磁数据处理的研究是很有必要的。
此次采用的瞬变电磁装置为大定源回线装置，发射回线：600m×600m，工作频率：6.25Hz，发射电流：16A。
在此，以工程中取得数据为基础就处理的方法进行讨论。
1 数据处理流程2 干扰校正处理测区靠近高压线的数据受到电磁干扰影响，出现突变的极大或极小值，甚至会使局部数据整体变形、抬升或降低。
在数据采集的时候采取多种措施减小干扰，如在接收线圈正上方2m处安放铁丝网防护，多次数据采集优选数据质量相对较好的数据，但少数测点仍然受到影响。
对于受到干扰的数据要进行校正，使其回归应有的变化规律。
根据已知地质条件，采用多点圆滑及距离加权滤波的方法对受干扰数据进行处理，处理前后的效果对比如图2所示。
其中图a）为受干扰原始数据断面图，从图中可以看出，数据发生了严重跳变，蓝色虚线为采集数据位于高压线边缘，其发射线框位于高压线底下，采集数据由于受到高压线电磁干扰，导致富水层位深度出现异常，即富水层位向上提升，红色虚线框内数据采集位于高压线底下，由于受到电磁干扰比较严重，引起数据突变，导致下部视电阻率比正常情况下要低。
但是，总体来看，其电性在纵向上的变化趋势还是遵循“高——低——高”的变化趋势。
对于以上特征的数据，首先进行了预处理，其目的是将干扰排除，避免存在因为干扰造成的假异常。
处理方法为：剔除极大、极小值，进行多点圆滑——滤波。
EMITMAXWELL瞬变电磁法勘探数据处理EMIT MAXWELL 瞬变电磁法勘探数据处理(1)物探软件2010-04-25 11:58:11 阅读361 评论0 字号：大中小订阅EMIT MAXWELL 瞬变电磁数据处理软件是由澳大利亚电磁成像技术公司的商业软件，运行于WINDOWS平台下，能对频率域；时间域及航空瞬变电磁勘测数据进行建模，正演，反演，及常规成图作业处理。
另外还支持频率域与时间域的激发极化数据处理。
很值得一提的是该系统包含两套扩展模块一个是EMAX组支持地面与航空瞬变电磁数据的CDI 深度计算。
另一个就是CSIRO(澳大利亚国家工业研究院)组的正反演模块，是EMIT MAXWELL的核心模块，可惜网上下载的版本都不带！所需工具WINDOWS系统，EMIT MAXWELL ，UltraEdit Professional Text/Hex Editor ，Oasis montaj简易处理流程数据导入→数据处理→测量和仪器→数据显示→数据正反演一、数据导入支持工业标准AMIRA格式；标准仪器文件CRONE,PROTEM,GEONICS,SIROTEM.其他软件格式GEOSOFT等详细看下图。
国产的瞬变电磁数据可以参照AMIRA标准格式用ULTRAEDIT制作。
提示下PROTEM的GX7格式直接将扩展名改为RAW即可导入！软件界面数据导入以软件自带的DEMO数据为例，该数据为AMIRA标准格式。
点击import→Tem File选中DEMO.TEM标准格式直接点击OK即可。
数据导入就即刻生成了断面曲线与测网地图EMIT MAXWELL 瞬变电磁法勘探数据处理(2)物探软件2010-07-10 10:41:26 阅读136 评论0 字号：大中小订阅数据导入成功后接下来就是对瞬变数据进行预处理。
如图所示点击DATA/PREFERENCES菜单选中edit and Process lines下面是测线编辑处理界面选择需要处理的测线，设置完回线大小，采样时间然后在数据编辑区剔除飞点，坏点等，点击PROCESS即可对数据的衰减测线进行3点及多点滤波处理CDI成像水平电道等值线成图等等数学处理方法对数据进行校正改正！。
1 勘探区地质概况勘探区地表全部被上第三系、第四系松散层所覆盖。
现结合钻孔揭露及邻区资料，将井田赋存地层由老到新分述如下：奥陶系（O）、石炭系（C）、二叠系、上第三系（N）、第四系（Q）。
本次勘探地质任务为查明勘查区内太原组4号、9+10号煤层采空区及采空区内的积水情况。
4号煤层，平均1.36m，埋深范围110-270m；9+10号煤层，平均3.27m，埋深180-340m。
本次勘探采用瞬变电磁法，在解释的采空积水异常区进行直流电测深和活性炭测氡法进[1-2]行验证。
2 瞬变电磁法试验工作瞬变电法采用IGGETEM-30A 型瞬变电磁仪，采集参数如下：时基：40ms；采样道：48道；关断时间：90us；2延时：300us；接收面积：80m；发射框：2×2m（10匝）；取道时间：L o g 20；叠加次数：256次；发射电流：7A；1）经试验，勘探区内的游散电流噪音电平在0.1uV左右，干扰不大。
高压线30m左右的范围内干扰较强，噪音电平可达0.5uV以上；2）试验对线试验进行了反演，反演深度最大可达500m 以上，能满足煤层的深度要求。
3 资料处理3.1 瞬变电磁数据的处理[3-4]瞬变电磁处理流程如下：1）原始数据整理，数据格式整理；2）绘制初始多测道断面图；3）选择处理视窗范围、滤波系数、剔除畸变数据；4）绘制多测道断面图、视电阻率断面图；5）满足要求后进行约束反演；6）绘制水平电阻率、顺层切片电阻率等值线图；7）综合分析。
3.2 直流激电测深的处理方法与技术1）圆滑处理；2）按规范删除测试偏离数据；3）编制激电测深法视极化率、视电阻率剖面图。
3.3 活性炭测氡资料处理1）标准化处理；2）归一化处理；3）仪器校正；4）实测γ强度修正；5）均滑处理；6）剖面分析；7）从剖面找到异常区域，结合实际情况分析。
4 TEM 电阻率剖面分析解释实例图1为1220线视电阻率拟断面图，横坐标为点距（单位m），纵坐标为高程（单位m），从已有资料得知测区可采煤层底板标高9号煤层800-920m。
瞬变电磁简要操作步骤（软件部分）1.数据格式的转换打开导出的数据是$$$格式，需转换为dat格式。
具体步骤如下：首先打开MSD2011.exe软件，如下图所示点击“数据传输”菜单，选择“文件转换”，出现如下界面选择要处理的数据，如图中的MS040012.$$$,单击“打开”，出现如下界面：选择“不拆分”，单击“确认”，出现如下界面点击保存，保存文件名为“yuanshishuju”，出现如下界面2.打开-————————————打开“yuanshishuju”————出现相应测线、测点数，点击保存，文件夹中就保存了以相应测线名命名的文件3.剔除干扰点打开“3.dat”，修改原则：小于上面的数，大于下面的数4.数据的处理打开瞬变电磁仪.exe软件，如图点击“文件”菜单，选择“读取”，出现如下界面选择3.dat文件，单击“打开”，出现如下界面：然后对数据进行平滑并保存，再点击：“计算”，出现如下界面：3hp.dat文件5数据后处理打开“深度后处理.exe”软件，界面如下图：点击“打开文件”输入相应参数，保存文件，保存文件名为“~深度”即在原文件名后加“深度”5.成图打开suffer软件，如图所示：点击“网格”—“数据”，如图所示用于电阻率修正，一般为“1000”一般为“80~100”选取“模式1”选择1_1_25HZ_edithp深度.dat文件，点击“打开”，如下图：网格化方法选择：带线性插值的三角剖分法(打角度时用)，不打角度时用“克里格”方法，单击“确认”出现以下对话框：点击“确定”。
然后点击菜单栏上的“地图”—“等值线图”—“新建等值线图”，出现以下界面选择1_1_25HZ_edithp深度.grd，单击打开，如下图所示双击该图形，出现如下对话框：在“填充等值线”、“平滑等值线”、“颜色比例”前面打钩，“程度”选择“高”，点击“应用”。
点击“等级”，如图所示：点击“填充”如图：点击“前景色”图案：插入节点并选择颜色：（依次为由蓝到红），如图所示：单击“确认”，出现下图：等)，如下图。
全程瞬变电磁法浅层勘探数据的处理方法杨伐;刘稳【摘要】快速、高效的地面勘探技术是解决工程建设中遇到的浅层地质问题的关键.基于半空间瞬变电磁勘探理论,利用多匝重叠小回线装置,通过物理实验模拟全程瞬变电磁勘探技术,探讨剔除法处理后的地质异常体对半空间重叠小回线浅层瞬变电磁的响应特征及变化规律.结果表明：瞬变电磁对浅层高低阻异常体响应明显,等值线响应变化规律性强.纯背景条件下剔除仪器自身因素造成的干扰数据体,并对剔除后得到的新数据体进行反演处理,可准确地反映被测地质体的浅层信息.剔除干扰数据体方法对提高瞬变电磁全程勘探能力行之有效,为相关研究提供了借鉴.【期刊名称】《黑龙江科技大学学报》【年(卷),期】2014(000)006【总页数】6页(P633-637,646)【关键词】地面勘探;全程瞬变电磁法;剔除法【作者】杨伐;刘稳【作者单位】安徽理工大学地球与环境学院,安徽淮南232001【正文语种】中文【中图分类】P631.32瞬变电磁探测技术具有探测深度大、体积效应小、横向分辨率高等优点，在深部勘探领域应用较为广泛，但该勘探方法因受接收天线与发射天线之间的自感、互感及仪器关断时间影响而引起一定的探测盲区，限制其在浅层勘探领域的应用［1一2］。
从探测盲区存在原因角度考虑改进方法：一方面，可以通过数值计算理论改进分析软件、仪器硬件以提高数据采集精度；另一方面，可以通过剔除法进行背景改造以降低探测盲区［3一4］。
目前，国外瞬变电磁勘探技术研究主要集中在超深探测方面，而小回线浅层探测技术尚未涉及；国内胡雄武［5］在矿井全空间全程瞬变电磁探测领域开展了理论研究，但未涉及半空间浅层信息提取。
为此，笔者利用多匝重叠小回线装置，模拟全程瞬变电磁勘探技术方法，并采用剔除背景值法进行浅层信息提取，为解决工程建设中遇到的浅层地质问题提供了借鉴。
1.1 麦克斯韦方程由安培定律、法拉第定律、高斯电通定律和高斯磁通定律四大定律组成的麦克斯韦方程组是电磁场中有限元推导的理论依据。
ATEM-Ⅱ瞬变电磁测量系统数据处置软件利用说明采纳C++语言编程，软件包运行环境为586系列微机，该软件具有良好的人机交互界面，功能较全，用户可方便地利用鼠标或光标键来进行参数设置、功能选择；计算视电阻率、视深度时，计算结果可视化。
并设有空模块，以便用户添加新的程序。
系统容错性能好，在用户输入错误时，系统自动提示；有效性强，尽管是针对ATEM-Ⅱ设计开发的，但也适用于多种仪器搜集的ＴＥＭ实测资料的处置及说明程序。
为爱惜数据处置的程序的产权，对软件进行了加密，必需正确安装加密锁，才能够应用该软件。
加密锁的检测：只有插入正确的加密锁，才能够利用数据处置软件的各项功能，不然提示请插入正确的加密锁，见图1。
图1 安装加密锁提示菜单1．1 要紧功能：一、滑腻滤波（奇异值剔除、三点滤波）；二、斜阶跃波效应的后沿校正（解析法）；三、变斜率数据处置、抽道程序（近似对数等距离）；四、计算视电祖率和勘探深度（近区视电阻率近似公式计算和全区视电阻率计算，磁场计算视电阻率）；五、数据文件存盘、格式转换；六、直接挪用画图工具Surfer32和Graf4win绘制异样响应的单对数衰减曲线和绘制响应的异样剖面曲线图及视电阻率断面图；主菜单功能：见图2，文件、电压计算、磁场计算、画图、窗口、帮忙六项。
图2 主菜单界面图1、文件项包括：新建抽道、打开、退出。
2、电压计算包括：电压信号滤波、设置电压抽道途径。
3、磁场计算包括：磁场变换电压、设置磁场抽道途径。
4、画图：绘制剖面图、绘制断面图。
5、窗口：重叠、平铺。
6、帮忙：帮忙、关于。
1．二、利用说明：1、电压进行数据处置流程图：a. 设置电压抽道途径：设置电压数据所在的工作途径；图3设置电压抽道途径界面图b.电压抽道的参数设置：对实测的感应电压数据文件名X???D???.dat进行近似对数等距离抽道。
电压抽道后文件默许后缀为：x 线号_道数。
图4 电压抽道参数设置界面图数据参数分两部份说明，一部份为抽道参数，一部份为计算电阻率参数。
第35卷第3期物 探 与 化 探Vol.35,No.3 2011年6月GEOPHYSICAL&GEOCHEMICAL EXPLORATION Jun.,2011 矿井瞬变电磁超前探测数据处理与显示技术廖俊杰1,于景邨1,2,胡兵1,刘振庆1(1.中国矿业大学资源与地球科学学院,江苏徐州 221116;2.深部岩土力学与地下工程国家重点实验室,江苏徐州 221116)摘要:矿井瞬变电磁法是有效探查巷道迎头赋水性情况的矿井物探方法之一。
快速处理数据和显示成图可以促进矿井瞬变电磁法在井下探查工作中发挥更大的优势。
根据井下巷道迎头超前探测的工作装置和探查技术,介绍了超前探测数据处理与显示成图的操作步骤,实现了成果数据的坐标转换,生成了更加直观的与实际探测区域吻合的扇形图。
关键词:矿井瞬变电磁法;井下超前探测;显示成图技术中图分类号:P631 文献标识码:A 文章编号:1000-8918(2011)03-0423-04 矿井瞬变电磁法是在煤矿井下巷道内探查周围空间不同位置、不同形态含水构造的矿井物探方法之一。
它是一种时间域的电磁勘探方法,利用不接地回线或接地线源向地下发射一次脉冲电磁场,在一次脉冲电磁场间歇期间,利用线圈或接地电极观测二次涡流场[1]。
如何快速处理数据和显示成图成为矿井瞬变电磁法发展中的重要环节。
传统的矩形成图方法[2]使探测区域深部压缩、浅部拉伸,导致异常区域产生变形,并且矩形成图采用相对距离,给异常区域位置的确定带来较大的误差,这些都给资料解释带来了一定的难度。
而扇形成图方法中,其横坐标为以巷道中点为中心点向两侧伸展到巷道的实际宽度,纵坐标为相对于巷道迎头的实际探测距离,各测点测量的不同深度的视电阻率值分布在实际平面位置,将视电阻率等值线图绘制成扇形,与实际探测区域基本吻合,能够更加直观地反映异常区域的位置,从而提高矿井瞬变电磁法超前探测资料的解释精度[3],为矿方工作人员提供更加清楚易懂的资料。
瞬变电磁法软件培训文档PART 1 数据传输软件双击图标，即可进入程序。
图1 PROTEMW主界面这是程序主界面，点击进入第一个模块Dump from Receiver。
图2 Dump from Receiver选择接收机类型（数字/模拟）和计算机端口，输入文件名并选择存储文件的位置，点击DUMP按钮。
图3 准备传输待接收机准备就绪，点击Click when ready按钮开始传输数据文件。
PART 2 数据处理软件安装1.把TEMINT安装盘插入光驱（或把安装包copy到键盘内）2.进入TEMINT安装包子目录，双击Setup.exe3.按照界面提示逐步进行，选择安装软件的位置4.完毕后退出安装，重启计算机，TEMINT的图标将自动出现在开始的程序中。
一、数据整理PROTEM导出文件为*.Gx7格式文件，不能将其直接应用于TEMINT，要预先做一些数据整理，加入关键字并设置一些参数。
图4 加入关键字及参数关键字格式：Comment: LOOPn(x,y) mLOOP——引导符n——发射框编号(x, y)——发射框中心的空间坐标x——发射框中心沿测线方向的距离，单位my——发射框中心沿测线垂直方向的距离，单位mm——发射框匝数修改完成后，将文件另存为*.red格式文件。
*.red文件包含了测线、测点的所有信息，其中包括接收框面积m²、记录门数量30、发射框长宽m、发射机型号、日期、测线号、测点号、一次场值、二次场值、关断时间ms、第一门时间ms、发射电流A、发射框面积m²，以及我们后添加的发射框编号、发射框中心空间坐标、发射框匝数。
图5 整理后的数据格式注意：1. 数据文件为格式文件，数据行每个数据占8个字符。
2. 测线号最后一位为方位，如125E表示该测线位于0点以东125m的地方。
3. 测点号后两位表示方位和分量，如0200NZ表示该测点位于0点以北200m的地方，Z分量。
瞬变电磁数据处理流程
说明
1、新建工程：新建工程后即可将仪器导出的“.$$$”格式的原始数据转化为MTEM软件可读取的“.MTE”格式的工程文件。
2、测线拆分与组合：（1）将采集的原始数据的废点数据剔除（2）将不同测线采集的数据拆分开，然后对不同的测线进行重新命名
3、道参设置：道参设置时需要对每条测线的道参进行设置，选中所需要处理的测线进行道参设置，道参设置时需要修改的参数分别如下所示：
（1）测点号：将测点号按照1、2、3……的顺序依次排列（2）x坐标：按照实测测点点间距进行设置（4）发射匝数：9 （5）接收匝数：18
4、屏蔽校正：屏蔽校正的作用是将受“金属物”干扰的测点以邻近没有收到干扰的测点为背景值进行校正，校正的原则是多个测点对一个测点或多个测
点对多个测点校正。
屏蔽校正时需要设置的参数具体如下：（1）校正类型：“均值与均值”（2）校正测点：分别输入现场记录中受“金属物”干扰开始测点与结束测点的点号（3）背景值测点：分别输入受干扰测点的邻近的几个测点的开始测点号与结束测点号
5、圆滑处理：当某个测点出现电位畸变即电位衰减曲线不是很平滑时需要对该测点进行平滑处理。
6、晚期电阻率计算：晚期电阻率计算即对所采集的不同测点进行电阻率极其对应深度的计算，该模块运行时需要输入的参数如下：（1）开始测道：12~14 （2）结束测道：40 （3）电阻率系数：10000 （4）深度系数：30~70 （5）保存计算结果：勾选该选项后然后点“…”按钮设置计算好的“.dat””格式数据的路径（6）结果输出绝对值坐标：勾选该选项后输出的“.dat””格式中Y坐标即深度数值为正值，不勾选该选项后输出的Y值为负值，底板探测时一
般不勾选该选项。
采集数据操作步骤1.1 启动程序点击桌面程序图标，进入程序操作界面1.2 参数设置启动桌面上的“瞬变采集”野外数据采集处理程序或单击“开始”→“程序”→“CUGTEM” →“瞬变采集”菜单项启动，进入采集程序。
1.2.1 工作信息设置启动野外数据采集处理程序则可见图1.1所示的对话框。
图1.1工作信息设置对话框【操作员】：输入仪器操作员姓名【工区名称】：施工工区名称【当前线号】：当前测线的编号，设为阿拉伯数字【测点间距】：测量点的间距【当前点号】：当前测线第一个点的点号，设为整数（注意不能用零号）【每次递增或递减】：测点点号一次增加或减少数目，一般设为2个点，如果需要加密就人为修改点号。
请认真设置好其中的内容特别是“工作目录”，它是用来存贮野外采集数据的场所，为了便于记忆，建议用测试工区名来命名。
测点间距是根据实际情况确定，如果是工区的普查，间距可以适当设置大一点，若是对工区的详细勘查，间距就要小一些，测点密集一些对后期的解释更有利。
在本软件中，测点号最好为整数（不能设为零），且用它乘以点距就为测点的x坐标。
另外，请注意设置好剖面上测点的递增或递减（负）顺序，这样可提高野外的工作效率。
设置好后按“确定”退出。
1.2.2 仪器工作参数设置单击“参数设置” “仪器设置”，就会弹出图4.3所示的对话框 保持不变按实际选取一般取15、30不变一般取：10一般取100以下地面：4 煤矿：16：线圈边长n ：匝数l ：线圈边长L ：回线边长2L=n*l图1.2工作参数设置对话框【选用装置类型】：根据实际勘查需要来选用中心回线或重叠回线。
【发射回线边长（m ）】： 必须等效为单匝线圈时的回线边长。
如 1匝25*25的回线，输入25; 若为2匝10*10回线，则应输入14.14（10*10*2 ) ;【叠加次数】：一次观测时正反供电的周期数。
为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数×２×在每个测点上观测的总数。
瞬变电磁法技术规程第1条：应用范围本规程适用于瞬变电磁法技术的应用和实施，包括瞬变电磁法测量理论、仪器设备和数据处理等方面。
第2条：术语和定义本规程中所使用的术语和定义如下：1. 瞬变电磁法技术：一种非接触、非破坏性的地球物理勘探方法，利用电磁场在地下介质中传播的特性，获取地下介质的电性结构信息。
2. 发射线圈：一种产生激励电磁场的设备，用于在地面上产生瞬变电磁场并传播到地下。
3. 接收线圈：一种接收地下介质中反射的瞬变电磁场的设备，将接收到的信号转化为电信号传输到数据采集系统中。
4. 电磁响应函数：地下介质对电磁场的响应函数，可以用来计算地下介质的电性结构信息。
第3条：技术要求1. 瞬变电磁法技术的应用范围应明确，选择的瞬变电磁法设备应可靠，并符合国家标准的要求。
2. 瞬变电磁法设备的使用应符合设备说明书和技术要求。
3. 瞬变电磁法测量中的采点密度、观测深度、测线方向、观测平面等参数应根据实际情况和勘探目的确定，并在勘探设计和数据采集中予以贯彻。
4. 瞬变电磁法测量数据应及时处理，处理结果应符合勘探目的要求。
第4条：操作程序1. 勘探前应制定详细的勘探设计方案，并对测区进行勘探前现场勘察和测试，了解地下情况。
2. 瞬变电磁法测量前，应对设备进行检查、校准，确保设备的正常工作。
3. 发射线圈应按照设计指南放置，保证发射线圈电流的均匀分布和合理的磁场方向，并根据勘探设计制定合理的激励波形。
4. 接收线圈应按照勘探设计放置，保证采集点间距和观测平面的合理性，并对接收线圈的灵敏度和带宽进行检测和校准。
5. 瞬变电磁法测量数据应及时传输到数据采集系统中，并及时保存备份。
6. 瞬变电磁法测量数据处理过程应按照规定程序进行，确保处理结果的准确性和可靠性。
1. 瞬变电磁法测量过程中，应对设备和工作人员进行有效的安全防护，防止电磁辐射对人身安全造成危害。
2. 在工作期间，应使用符合国家标准的安全电缆和设备，避免因电缆故障引起意外。
瞬变电磁简要操作步骤（软件部分）
1.数据格式的转换
打开
导出的数据是$$$格式，需转换为dat格式。
具体步骤如下：
首先打开MSD2011.exe软件，如下图所示
点击“数据传输”菜单，选择“文件转换”，出现如下界面
选择要处理的数据，如图中的MS040012.$$$,单击“打开”，出现如下界面：
选择“不拆分”，单击“确认”，出现如下界面
点击保存，保存文件名为“yuanshishuju”，出现如下界面
2.打开-————————
————打开“yuanshishuju”————
出现相应测线、测点数，点击保存，文件夹中就保存
了以相应测线名命名的文件
3.剔除干扰点
打开“3.dat”，修改原则：小于上面的数，大于下面的数
4.数据的处理
打开瞬变电磁仪.exe软件，如图
点击“文件”菜单，选择“读取”，出现如下界面
选择3.dat文件，单击“打开”，出现如下界面：
然后对数据进行平滑并保存，再点击：“计算”，出现如下界面：
3hp.dat文件
5数据后处理
打开“深度后处理.exe”软件，
界面如下图：
点击“打开文件”输入相应参数，保存文件，保存文件名为“~深度”即在原文件名后加“深度”
5.成图
打开suffer
软件，如图所示：
点击“网格”—“数据”
，如图所示
用于电阻率修正，
一般为“1000”
一般为“80~100”
选取“模式
1”
选择1_1_25HZ_edithp深度.dat文件，点击“打开”，如下图：
网格化方法选择：带线性插值的三角剖分法(打角度时用)，不打角度时用“克里格”方法，单击“确认”出现以下对话框：
点击“确定”。
然后点击菜单栏上的“地图”—“等值线图”—“新建等值线图”，出现以下界面
选择1_1_25HZ_edithp深度.grd，单击打开，如下图所示
双击该图形，出现如下对话框：
在“填充等值线”、“平滑等值线”、“颜色比例”前面打钩，“程度”选择“高”，点击“应用”。
点击“等级”，如图所示：
点击“填充”如图：
点击“前景色”图案：
插入节点并选择颜色：（依次为由蓝到红），如图所示：
单击“确认”，出现下图：
等)，如下图。
