脑电图帽弹力网帽(泰诺康)的技术参数及 使用方法

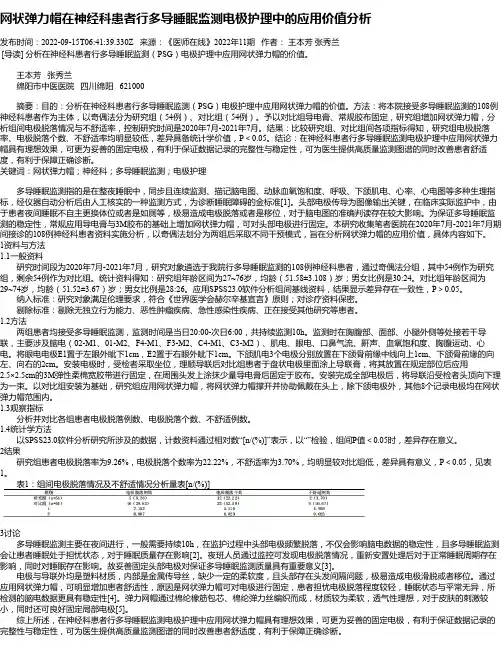

网状弹力帽在神经科患者行多导睡眠监测电极护理中的应用价值分析发布时间：2022-09-15T06:41:39.330Z 来源：《医师在线》2022年11期作者：王本芳张秀兰[导读] 分析在神经科患者行多导睡眠监测（PSG）电极护理中应用网状弹力帽的价值。

王本芳张秀兰绵阳市中医医院四川绵阳 621000摘要：目的：分析在神经科患者行多导睡眠监测（PSG）电极护理中应用网状弹力帽的价值。

方法：将本院接受多导睡眠监测的108例神经科患者作为主体，以奇偶法分为研究组（54例）、对比组（54例）。

予以对比组导电膏、常规胶布固定，研究组增加网状弹力帽，分析组间电极脱落情况与不舒适率，控制研究时间是2020年7月-2021年7月。

结果：比较研究组、对比组间各项指标得知，研究组电极脱落率、电极脱落个数、不舒适率均明显较低，差异具备统计学价值，P＜0.05。

结论：在神经科患者行多导睡眠监测电极护理中应用网状弹力帽具有理想效果，可更为妥善的固定电极，有利于保证数据记录的完整性与稳定性，可为医生提供高质量监测图谱的同时改善患者舒适度，有利于保障正确诊断。

关键词：网状弹力帽；神经科；多导睡眠监测；电极护理多导睡眠监测指的是在整夜睡眠中，同步且连续监测、描记脑电图、动脉血氧饱和度、呼吸、下颌肌电、心率、心电图等多种生理指标，经仪器自动分析后由人工核实的一种监测方式，为诊断睡眠障碍的金标准[1]。

头部电极传导为图像输出关键，在临床实际监护中，由于患者夜间睡眠不自主更换体位或者是如厕等，极易造成电极脱落或者是移位，对于脑电图的准确判读存在较大影响。

为保证多导睡眠监测的稳定性，常规应用导电膏与3M胶布的基础上增加网状弹力帽，可对头部电极进行固定。

本研究收集笔者医院在2020年7月-2021年7月期间接诊的108例神经科患者资料实施分析，以奇偶法划分为两组后采取不同干预模式，旨在分析网状弹力帽的应用价值，具体内容如下。

1资料与方法1.1一般资料研究时间段为2020年7月-2021年7月，研究对象遴选于我院行多导睡眠监测的108例神经科患者，通过奇偶法分组，其中54例作为研究组，剩余54例作为对比组。

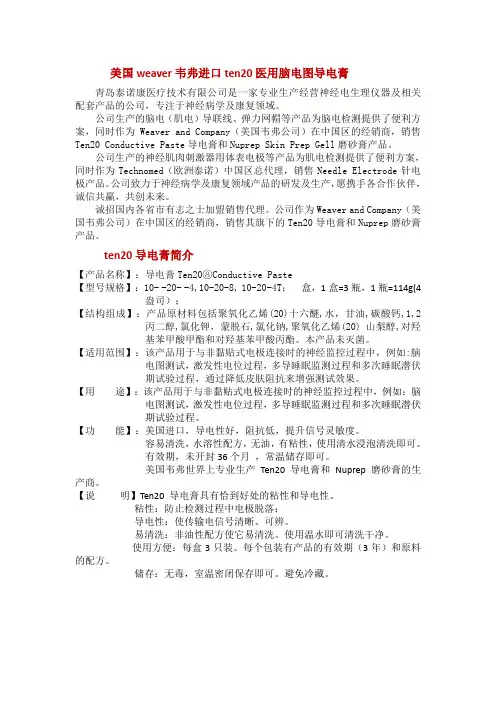

美国weaver韦弗进口ten20医用脑电图导电膏青岛泰诺康医疗技术有限公司是一家专业生产经营神经电生理仪器及相关配套产品的公司，专注于神经病学及康复领域。

公司生产的脑电（肌电）导联线、弹力网帽等产品为脑电检测提供了便利方案，同时作为Weaver and Company（美国韦弗公司）在中国区的经销商，销售Ten20 Conductive Paste导电膏和Nuprep Skin Prep Gell磨砂膏产品。

公司生产的神经肌肉刺激器用体表电极等产品为肌电检测提供了便利方案，同时作为Technomed（欧洲泰诺）中国区总代理，销售Needle Electrode针电极产品。

公司致力于神经病学及康复领域产品的研发及生产，愿携手各合作伙伴，诚信共赢，共创未来。

诚招国内各省市有志之士加盟销售代理。

公司作为Weaver and Company（美国韦弗公司）在中国区的经销商，销售其旗下的Ten20导电膏和Nuprep磨砂膏产品。

ten20导电膏简介【产品名称】：导电膏Ten20⑧Conductive Paste【型号规格】：10- -20- -4,10-20-8, 10-20-4T；盒，1盒=3瓶，1瓶=114g(4盎司）；【结构组成】：产品原材料包括聚氧化乙烯(20)十六醚,水，甘油,碳酸钙,1,2丙二醇,氯化钾，蒙脱石,氯化钠,聚氧化乙烯(20) 山梨醇,对羟基苯甲酸甲酯和对羟基苯甲酸丙酯。

本产品未灭菌。

【适用范围】：该产品用于与非黏贴式电极连接时的神经监控过程中，例如:脑电图测试，激发性电位过程，多导睡眠监测过程和多次睡眠潜伏期试验过程，通过降低皮肤阻抗来增强测试效果。

【用途】：该产品用于与非黏贴式电极连接时的神经监控过程中，例如：脑电图测试，激发性电位过程，多导睡眠监测过程和多次睡眠潜伏期试验过程。

【功能】：美国进口，导电性好，阻抗低，提升信号灵敏度。

容易清洗，水溶性配方，无油，有粘性，使用清水浸泡清洗即可。

格林泰克Ag/AgCl粉末烧结电极那么问题来了，这些电极都有哪些性能特点？请看下表：表1 不同电极材料性能、推荐指数对比可这些都是小编自己总结的，证据呢？下面就来晒晒证据，不同电极的低频噪音水平比较，有图有真相。

下图铂电极、不锈钢电极、银氯化银镀层电极、粉末烧结Ag/AgCl、锡电极、银电极，金电极的低频噪音（来源ClinicalNeurophysiology，标题Evaluation of commercially availableelectrodes and gels for recording of slow EEG potentials），银氯化银镀层电极与粉末烧结的Ag/AgCl曲线重合，图中没有标示出来。

不难看出，Ag/AgCl电极的低频噪音水平最低，纯银电极次之。

服了吧，不服放马来辩……图1 不同电极材料的低频噪音可是，为什么银/氯化银电极时最好的电极材料，这是为什么呢？好吧，小编就来分析分析。

银/氯化银电极是最佳的生物电测量电极，包括心电电极，脑电电极和肌电电极。

由于银/氯化银在与生理盐水等电解质溶液接触时，氯离子进出氯化层速度相对快，达到平衡也快，所以形成的平衡电极电位稳定。

抗极化能力强，即抗干扰能力强。

Ag ＋Cl－⇔ AgCl ＋e普通的Ag/AgCl电极采用电化学氯化或者直接化学氯化的方法制得，氯化银镀层电极的界面仅在电极表面，此类电极在使用过程中，其表面的AgCl膜容易发生磨损，进而影响了电极的稳定性和使用寿命，也限制了它的应用范围。

银/氯化银电极粉末固体电极的电极材料是银微粒和氯化银微粒混合的电子导体，其电化学界面大幅度提高，银/氯化银电极镀层电极和电解质的界面仅在电极材料表面。

较银/氯化银（Ag/AgCl）镀层电极，它的主要优点是：（1）具有银和氯化银微粒高度分散的多孔结构，抗干扰性能强；（2）测量精度高，噪音小；（3）无电极表面磨损问题，方便机械加工形成各种形状的电极；（4）适当调节工艺，可制备不同特性的电极。

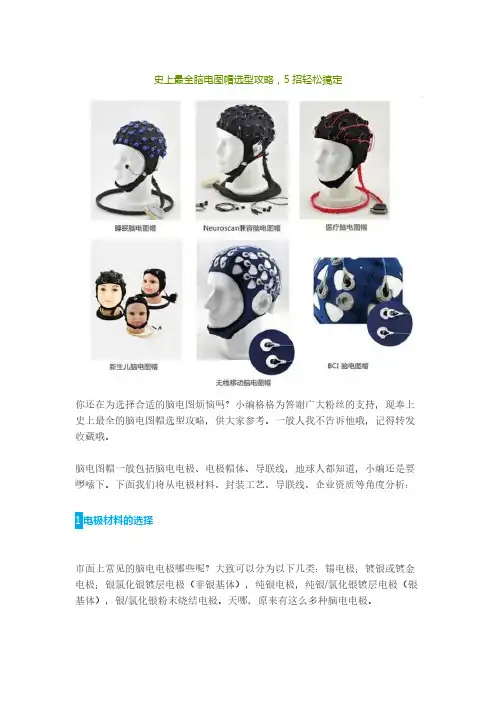

脑电图帽脑电图帽分为桥式脑电图帽与盘状脑电图帽。

1.桥式电极脑电帽-适合门诊。

其又分为桥式脑电图帽与硅胶条脑电帽。

2.盘状电极脑电帽-适合长程新型脑电图帽与传统脑电图弹力网帽相比，省去了繁琐的定位程序，操作简便快捷，大大节省了医生的操作时间弹力网帽按照固定电极的导数、用途及头围分类，规格型号见下表。

规格型号及尺寸允差:±2cm产品系列规格型号备注B型（桥式）B20-L B20-M B20-S B20-C B20-I B20-N各尺寸大小对应头围L:58-62cmM:54-58cmS:50-54cmC:46-50cmI:42-46cmN:38-42cm B32-L B32-M B32-S B32-C B32-I—B64-L B64-M B64-S B64-C——BS-L BS-M BS-S———C型（盘状）C10-L C10-M C10-S C10-C C10-I C10-N C20-L C20-M C20-S C20-C C20-I C20-N C32-L C32-M C32-S C32-C C32-I C32-N C64-L C64-M C64-S C64-C——C128-L C128-M C128-S———【主要结构组成】其形状可以通过绑扎的形式对创面敷料进行固定或限制肢体活动，以对创面起到间接的辅助作用。

部分具有弹性或自粘等特性。

非无菌提供，不与创面直接接触，粘贴部位为完好皮肤。

【产品性能】1.产品的头围偏差应在±2.0cm范围内；2.电极模套的安放位置采用10-20电极放置法，电极位置的偏差小于0.2cm。

【适用范围】用于对创面敷料或肢体提供束缚力，以起到包扎、固定作用。

【禁忌症】头部以及脸部进行了外科手术并未愈合者禁止使用该产品。

【注意事项、警示】使用前根据需要选择合适型号的弹力网帽，与头皮表面接触，若选用产品型号不符，会影响脑电检测。

【使用说明】弹力网帽（C型）1．清洁受试者头部皮肤；2．将弹力网帽戴在受试者头上，将盘状电极电极端挖满导电膏后沿电极模套开口方向固定在弹力网帽上，调整电极固定帽，使每个采集电极与头皮垂直接触；3．把电极线另一端通过放大器与脑电图仪连接；4．将脑电图仪连接在输出设备上,如打印机等，并打开电源；5．开始检测，记录并打印检测结果；6．记录完成后取下弹力网帽与电极线，协助病人清洁头皮；8．用清水清洗弹力网帽，阴干备用。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259640.2(22)申请日 2019.03.01(73)专利权人 重庆市第九人民医院地址 400700 重庆市北碚区嘉陵村69号(72)发明人 罗声琼　罗丽　(74)专利代理机构 重庆市信立达专利代理事务所(普通合伙) 50230代理人 包晓静(51)Int.Cl.A61B 5/0476(2006.01)A61B 5/00(2006.01)(54)实用新型名称一种可调式脑电图帽(57)摘要本实用新型属于医疗器具技术领域，公开了一种可调式脑电图帽，设置有紧固头带，所述紧固头带的尾部缝制有收绳扣，所述紧固头带的下端套装有帽耳，所述帽耳的下端缝制有下颌护垫；所述紧固头带的上端缝制有弹力绳组成的头罩，所述头罩的内侧安装有电极放置区。

采用弹力绳制作的网格帽，直接可以戴在头上根据头的大小伸缩，每条网带都可活动调节；并且紧固头带内部设置有内置弹簧，即可适合儿童佩戴，又可增加佩戴的舒适性。

医生无需再根据病人的头部大小进行调节，减轻了医生的工作负担，检查速度更有效率，结果更准确。

权利要求书1页 说明书3页 附图1页CN 209808337 U 2019.12.20C N 209808337U权　利　要　求　书1/1页CN 209808337 U1.一种可调式脑电图帽，其特征在于，所述可调式脑电图帽设置有紧固头带，所述紧固头带的尾部缝制有收绳扣，所述紧固头带的下端套装有帽耳，所述帽耳的下端缝制有下颌护垫；所述紧固头带的上端缝制有弹力绳组成的头罩，所述头罩的内侧安装有电极放置区。

2.如权利要求1所述的可调式脑电图帽，其特征在于，所述电极放置区内部粘贴有若干电极片，若干所述电极片通过控制开关连接脉冲发生器。

3.如权利要求1所述的可调式脑电图帽，其特征在于，所述帽耳的中部套装有长度调节器，所述长度调节器的内侧壁缝制有海绵垫。

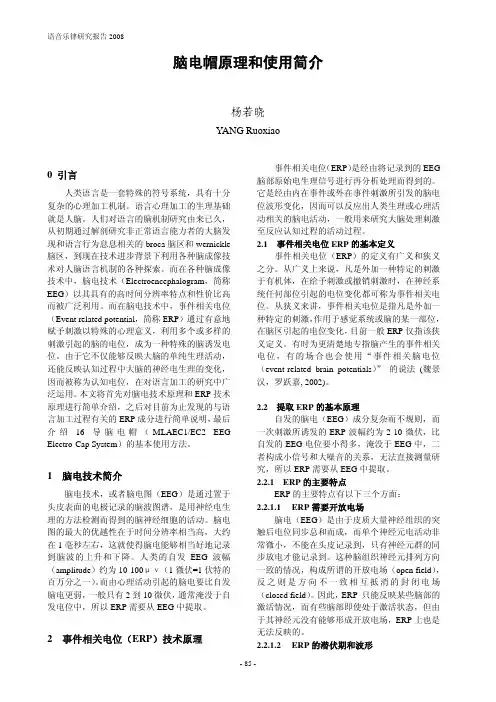

语音乐律研究报告2008脑电帽原理和使用简介杨若晓YANG Ruoxiao0 引言人类语言是一套特殊的符号系统，具有十分复杂的心理加工机制。

语言心理加工的生理基础就是人脑。

人们对语言的脑机制研究由来已久，从初期通过解剖研究非正常语言能力者的大脑发现和语言行为息息相关的broca脑区和wernickle 脑区，到现在技术进步背景下利用各种脑成像技术对人脑语言机制的各种探索。

而在各种脑成像技术中，脑电技术（Electroencephalogram，简称EEG）以其具有的高时间分辨率特点和性价比高而被广泛利用。

而在脑电技术中，事件相关电位（Event related potential，简称ERP）通过有意地赋予刺激以特殊的心理意义，利用多个或多样的刺激引起的脑的电位，成为一种特殊的脑诱发电位。

由于它不仅能够反映大脑的单纯生理活动，还能反映认知过程中大脑的神经电生理的变化，因而被称为认知电位，在对语言加工的研究中广泛运用。

本文将首先对脑电技术原理和ERP技术原理进行简单介绍，之后对目前为止发现的与语言加工过程有关的ERP成分进行简单说明，最后介绍16导脑电帽（MLAEC1/EC2 EEG Electro-Cap System）的基本使用方法。

1 脑电技术简介脑电技术，或者脑电图（EEG）是通过置于头皮表面的电极记录的脑波图谱，是用神经电生理的方法检测而得到的脑神经细胞的活动。

脑电图的最大的优越性在于时间分辨率相当高，大约在1毫秒左右，这就使得脑电能够相当好地记录到脑波的上升和下降。

人类的自发EEG波幅（amplitude）约为10-100μν（1微伏=1伏特的百万分之一）。

而由心理活动引起的脑电要比自发脑电更弱，一般只有2到10微伏，通常淹没于自发电位中，所以ERP需要从EEG中提取。

2 事件相关电位（ERP）技术原理事件相关电位（ERP）是经由将记录到的EEG 脑部原始电生理信号进行再分析处理而得到的。
