第七章聚合物化学反应
- 格式：doc
- 大小：221.50 KB
- 文档页数：8
下载文档原格式
合集下载

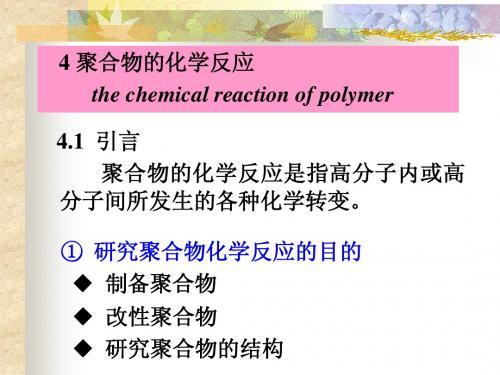

高化之聚合物的化学反应
CPVC：
氯含量高于PVC，多用于粘合剂、涂 料，也可做管材、电器材料。
CPP：
含氯量高，难燃。含氯量 20~40% ，粘 结性良好。可用于涂料、粘合剂。
4.2.5 环化反应 有些聚合物热解时可能环化成梯形聚 合物。如：PAN polyacrylonitrile
~~~CH2 CH2 CH2 CH CH CH~~~ C≡N C≡N C≡N
。
CH2 ~~~CH2CH CH~~~ O O CH R
R=H 缩甲醛 R=C3H7 缩丁醛
4.2.3 天然橡胶的氢氯化和氯化
氢氯化反应 CH3 ~~~~CH2C=CHCH2~~~~ HCl
CH3 ~~~~CH2C-CH2CH2~~~~ Cl
盐酸橡胶 氢氯化橡胶
hydrochlorinated rubber
聚乙烯醇 poly(vinyl alcohol)
易溶于水，可用作分散剂、胶粘剂。
聚乙烯醇与醛类反应，生成聚乙烯醇缩醛
聚乙烯醇缩甲醛 poly(vinyl formal) PVFM 聚乙烯醇缩丁醛 poly(vinyl butyral) PVB CH2 ~~~CH2CH CH~~~ RCHO OH OH - H2O
N
N
N
1500~3000℃，析出碳以外的所有元素，
生成碳纤维。
~~~~CH2CH~~~~ + CH3OH OCOCH3
OH—
~~~~CH2CH~~~~ + CH3COOCH3 OH ? CH2=CH OH O CH3-C-H
◆对聚合物改性，制造出有特殊性能 的聚合物。 如：接枝共聚物和嵌段共聚物 功能高分子 ◆有助于研究聚合物的结构。 特定的结构是特定反应的结果
H+
氯含量高于PVC，多用于粘合剂、涂 料，也可做管材、电器材料。
CPP：
含氯量高，难燃。含氯量 20~40% ，粘 结性良好。可用于涂料、粘合剂。
4.2.5 环化反应 有些聚合物热解时可能环化成梯形聚 合物。如：PAN polyacrylonitrile
~~~CH2 CH2 CH2 CH CH CH~~~ C≡N C≡N C≡N
。
CH2 ~~~CH2CH CH~~~ O O CH R
R=H 缩甲醛 R=C3H7 缩丁醛
4.2.3 天然橡胶的氢氯化和氯化
氢氯化反应 CH3 ~~~~CH2C=CHCH2~~~~ HCl
CH3 ~~~~CH2C-CH2CH2~~~~ Cl
盐酸橡胶 氢氯化橡胶
hydrochlorinated rubber
聚乙烯醇 poly(vinyl alcohol)
易溶于水，可用作分散剂、胶粘剂。
聚乙烯醇与醛类反应，生成聚乙烯醇缩醛
聚乙烯醇缩甲醛 poly(vinyl formal) PVFM 聚乙烯醇缩丁醛 poly(vinyl butyral) PVB CH2 ~~~CH2CH CH~~~ RCHO OH OH - H2O
N
N
N
1500~3000℃，析出碳以外的所有元素，
生成碳纤维。
~~~~CH2CH~~~~ + CH3OH OCOCH3
OH—
~~~~CH2CH~~~~ + CH3COOCH3 OH ? CH2=CH OH O CH3-C-H
◆对聚合物改性，制造出有特殊性能 的聚合物。 如：接枝共聚物和嵌段共聚物 功能高分子 ◆有助于研究聚合物的结构。 特定的结构是特定反应的结果
H+
聚合物的化学反应分类
Cell OH + HOOCCH 3
浓硫酸
Cell OCOCH 3
+ H2O
• 完全乙酰化和部分乙酰化纤维素都有工业用途。 • 醋酸纤维强度大、透明，可用作录音带、胶卷、 电器部件、眼镜架等； • 二醋酸纤维素的丙酮溶液可纺丝制人造丝，也可 作塑料和绝缘漆等。
③ 纤维素黄原酸钠
Cell OH
NaOH + CS2
⑤ 氰乙基纤维素 在碱存在下, 纤维素与丙烯腈进行醚化反应：
Cell
OH + C
OCH 2CH 2CN
引入适量氰乙基可提高纤维的耐磨性、耐腐蚀性及抗微生物 作用的能力。
（3） 聚醋酸乙烯酯的反应
乙烯醇并不存在，聚乙烯醇系由聚醋酸乙烯酯用甲醇醇解来 制取：
CH 2
CH OCOCH 3
未说明 ： i) 分子链上有多少结构单元参与了反应 ； ii) 不能理解为所有酯基都已转化。
2、影响链上官能团反应能力的因素 （1）物理因素 主要反映在反应物质的扩散速度和局部浓度两方面。 结晶和无定形聚合物 线型、支链型及交联聚合物 不同的链构象 反应呈均相还是非均相等 ◎晶态高分子
对 小 分 子 物质 的 扩 散都有着不同的影 响，从而影响到基 团的反应能力。
◇ 研究聚合物反应的目的： i) 利用廉价的聚合物进行改性，提高性能、引入功能； ii) 制备新的聚合物，扩大应用范围； iii) 消除污染，保护环境。
一、聚合物化学反应的特征及影响因素
1、聚合物化学反应特征 ◎聚合物分子量很高 ◎结构具有多分散性、多层次性， ◎聚合物的聚集态结构及溶液行为与小分子物的差异很大，
S Cell O C SNa + H2O 纺丝 H+ ， 酸 化 水解
聚合物化学反应
聚合物化学反应习题1、聚合物化学反应浩繁，如何考虑合理分类，便于学习和研究？ 答：聚合物化学反应主要有以下三种基本类型。
① 相对分子质量基本不变的反应，通常称为相似转变。
高相对分子质量的母体聚合物，在缓和的条件下，使基团转化为另一种基团，或把另一种基团引到分子链上，这种反应往往仅适用于分子链不含弱键的聚合物。
② 相对分子质量变大的反应，如交联、接枝、嵌段、扩链等。
③ 相对分子质量变小的反应，如解聚、无规断链、侧基和低分子物的脱除等。
2、聚集态对聚合物化学反应影响的核心问题是什么？举一例来说明促使反应顺利进行的措施。
答：核心问题是化学试剂与不同聚集态聚合物的接触反应前的扩散速率不同。
对于部分结晶聚合物，低分子反应物很难扩散入晶区，反应局限在无定形区内进行。
无定形聚合物处于玻璃态时，链段被冻结，也不利于低分子的扩散，最好在玻璃化温度以上或处于溶胀状态进行反应。
例如苯乙烯和二乙烯基苯的共聚物是离子交换树脂的母体，须预先用适当溶剂溶胀，才易进行后续的磺化或氯甲基化反应。
聚合物如能预先配置成均相溶液，而后进行化学反应，则可消除聚集态方面的影响，但须注意生成物的熔解状况。
3、几率效应和邻近集团效应对聚合物基团反应有什么影响？各举一例说明。
答：几率效应是指，高分子链上的相邻基团做无规成对反应时，中间往往留有孤立基团，最高转化率受到几率的限制，称为几率效应。
例如聚氯乙烯与锌粉的反应，环化率只有86.5%。
高分子链上的邻近基团，包括反应后的基团都可以改变未反应基团的活性，这种影响称为邻近基团效应。
例如聚（甲基丙烯酸对-硝基苯基酯—co —丙烯酸）共聚物的水解反应。
在中性介质中，高水解速率是由邻位羧基的参与引起的。
羧基在形成负离子后，进攻邻近的酯基，形成酸酐，从而加速水解。
4、（略）CH 2CH 2CH Cl Cl CH CH 2Cl CH CH 2Cl CH CH 2Cl CH Zn CHCH 2CH CH 2CH ClCH 2CH CH CH 2CH 2CH 2 C CH 2 CHCH 3CO O CO COOCO CH 32 C CH 2 CHOCO O CO CH 3CH 2 C CH 2 CH5、从醋酸乙烯酯到维尼纶纤维，需要经过哪些反应？写出反应式、要点和关键。
聚合物化学反应
2、接枝反应（Grafting Reaction）
ABS是一种通用热塑性工程塑料，由丁二烯（B）、丙烯腈（A）、苯 乙烯（S）接枝共聚合成，材料性能可由三组份配比及物理形态调控。 ABS结合了聚丙烯腈耐热、耐候，聚丁二烯抗冲击强度强，聚苯乙烯刚 性较好的特点，具有刚性好、耐热耐低温、抗冲击强度高、易于加工、 产品尺寸稳定性和表面光泽好等优点。
无定形高分子
玻璃态：链段运动冻结，难以反应 高弹态：链段活动增大，反应加快 粘流态：可顺利进行
须适当溶剂溶胀，才易进行反应。 轻度交联聚合物 如苯乙烯－二 乙烯基苯共聚物，用
二氯乙烷溶胀后，才易磺化。
2.均相反应中高分子链构象的影响
尽管在高分子溶液的均相反应中， 高分子链构象也会对高分子基团的 化学反应产生较大影响
高分子链在溶液中可呈螺旋形或无 规线团状态。溶剂改变，链构象亦 改变，基团的反应性会发生明显的 变化。
化学因素对基团活性的影响
❖ 几率效应（Probability Effect）
高分子链上的相邻基团进行无规成对反应时，中间 往往留有孤立基团，最高转化率受到几率的限制，称为 几率效应。例PVC与Zn粉共热脱氯，按几率计算只能达 到86. 5%，与实验结果相符。
3、交联反应（Crosslinking）
❖ 二烯类橡胶的硫化（Sulfuration） 橡胶硫化就是使具有弹性的线型橡胶分子生成交联的过程。 顺丁、异戊二烯类橡胶：主链上有双键的线形聚合物。
通过硫化交联，形成三维交联网络结构，可阻止高分子 链的滑移，消除永久形变，赋予高弹性。
3、交联反应（Crosslinking）
4、降解（Degradation）和老化（Aging）
聚合物在使用中，受众多环境因素综合影响，性能 变差，如外观上变色发黄、变软发粘、变脆发硬，物化 性质增减，力学性能上强度、弹性的消失，均是降解和/ 或交联的结果，总称为老化。
聚合物的化学反应-2010
二。 聚合度变大的反应
包括：交联、接枝、嵌段、扩链
交联反应：线型高分子链之间进行化学反应，成为 网状高分子，这就是交联反应
聚烯烃（聚乙烯、乙丙橡胶）在过氧化物、高能 幅射作用下可发生交联。过氧化物交联如下：
CH2CH2CH2CH2 CH2CHCH2CH2
CH2CHCH2CH2 CH2CHCH2CH2
粘胶纤维的制造
CH2OH O OH OH
10～15％ H2SO4 喷丝 30～45 ℃ －CS2
O
20% NaOH 浸渍 1～2 h
O
CH2ONa O OH ONa
碱 纤 维 素
CS2
20 ～ 30 ℃ 2h
O
S CH2OC-SNa O OH ONa
18 ℃ 30 ～40 h
O
S CH2OC-SNa O OH
邻基效应还与高分子的构型有关，如
全同PMMA比无规、间同水解快，原因是
全同基结构的基团位置易于形成环酐中间体。
（3）位阻效应
O CH2 CHCH2CHCH2 CH CH2 OH OH OH + C C Cl
CH2 CHCH2CHCH2 CH CH2 O O C C O C C Cl OH O C O C
2
CHCH=CHCH Sm CH 2CH CHCH 2
接枝反应
通过化学反应，在某一聚合物主链接上结构、组成 不同的支链，这一过程称为接枝 接枝方法大致分为两类：
聚合法 偶联法 在高分子主链的引发点上， 将预先制好的支链 单体聚合长出支链 偶联到高分子主链 上去 引发剂法 链转移法 辐射聚合法 光聚合法 机械法
• 聚合度变小的反应：降解，解聚
聚合物化学反应的特点及影响因素
第七章聚合物化学反应
第七章聚合物化学反应一、名称解释1. 聚合物化学反应：研究聚合物分子链上或分子链间官能团相互转化的化学反应过程。
聚合物的化学反应根据聚合物的聚合度和基团的变化（侧基和端基）可分为相似转变、聚合物变大的反应及聚合物变小的反应。
2. 功能高分子：是指具有传递、转换或储存物质、能量可信息的高分子，其结构特征是聚合物上带有特殊功能基团，其中聚合物部份起着载体的作用，不参与化学反应。
按功能的不同，可分为化学功能高分子、物理功能高分子和生物功能高分子。
3. 高分子试剂：也叫反应性高分子，即高分子试剂上的基团起着化学试剂的作用，它是各类高分子的化学试剂的总称。
4. 高分子催化剂：将能起催化剂作用的基团接到高分子母体上，高分子本身不发生变化，但能起催化低分子反应。
这种催化剂称作高分子催化剂，5. 低分子基质：低分子反应物中的特定基团与保护试剂作用后受到保护不再参与主反应，这种受到保护的低分子反应物称作低分子基质。
6. 高分子基质：将要准备反应的低分子化合物以共价键形式结合到聚合物载体上，得到高分子基质。
7. 接枝：通过化学反应，在某些聚合物主链上接上结构、组成不同的支链，这一过程称为接枝，形成的产物称为接枝共聚物。
8. 嵌段：形成嵌段共聚物的过程。
9. 扩链：分子量不高的聚合物，通过适当的方法，使多个大分子连接在一起，分子量因而增大的过程称为扩链。
10. 交联：聚合物在光、热、辐射、或交联剂作用下，分子链间形成共价键，产生凝胶或不溶物，这一过程称为交联。
交联有化学交联和物理交联。
交联的最终目的是提高聚合物的性能。
如橡胶的硫化等。
11. 交联剂：使聚合物交联的试剂。
12. 降解：降解是聚合度分子量变小的化学反应的总称。
它是高分子链在机械力、热、超声波、光、氧、水、化学药品、微生物等作用下，发生解聚、无规断链及低分子物脱除等反应。
13. 老化：聚合物及其制品在加工、贮存及使用过程中，物理化学性质及力学性能逐步变坏，这种现象称老化。
高分子物理化学 第七章
2）2－2功能度体系 每个单体都有两个相同的功能 基或反应点，可得到线形聚合物， 如：
n HOOC(CH2)4COOH + n HOCH2CH2OH
HO CO(CH 2)4COOCH 2CH 2O
n
H + (2n-1) H2O
缩聚反应是缩合反应多次重复 结果形成聚合物的过程。
3）2功能度体系
同一单体带有两个不同 （或相同）且能相互反应的官 能团，得到线形聚合物，如：
按聚合产物分子链形态的不 同分类 线形逐步聚合反应 其单体为双功能基单体， 聚合产物分子链只会向两个方 向增长，生成线形高分子。
非线形逐步聚合反应 非线形逐步聚合反应的聚 合产物分子链不是线形的，而 是支化或交联的，即聚合物分 子中含有支化点，要引入支化 点，必须在聚合体系中加入含 三个以上功能基的单体。
n HO n HO
R COOH H O R CO n OH + (n-1) H2O R OH H O R n OH + (n-1) H2O
4） 2－3、2－4功能度体系
当功能度大于2时，分子链将向 多个方向增长，这样的话将得到支化 甚至是交联的聚合物。 例如： 通过苯酚和甲醛制备酚醛树脂时， 当反应程度较高时，可以得到支化甚 至交联的聚合物。
H (OROCOR`CO )m HO (COR`COORO)q ( OROCOR`CO)n OH ( COR`COORO)p H
+
既不增加又不减少功能基数目，不影响反应程度 特 不影响体系中分子链的数目，使分子量分布更均一 点 不同聚合物进行链交换反应，可形成嵌段缩聚物
线形缩聚动力学
1. 功能基等活性理论 缩聚反应在形成大分子的过程中 是逐步进行的，若每一步都有不同的 速率常数，研究将无法进行。Flory提 出了功能基等活性理论： 不同链长的端基功能基，具有相 同的反应能力和参加反应的机会，即 功能基的活性与分子的大小无关。
聚合物的化学反应(课件)
01
02
03
热降解
在高温下，聚合物分子链 的热运动加剧，导致分子 链断裂，形成低分子量化 合物。
热降解机制
热降解主要通过自由基反 应进行，包括链引发、链 增长和链终止等阶段。
热降解影响因素
温度、聚合物类型、分子 量、添加剂等。
聚合物的氧化降解
氧化降解
聚合物在氧气存在下发生 氧化反应，导致分子链断 裂和交联。
光降解影响因素
光照强度、波长、聚合物类型、分子量等。
06 聚合物在日常生活中的应 用
塑料
塑料是聚合物材料中最常见的一种，广泛应用于包装、 建筑材料、家电、汽车等领域。
常见的塑料制品包括塑料袋、塑料瓶、塑料餐具、塑料 管材等。
塑料的优点包括轻便、耐腐蚀、绝缘性好、加工方便等。
然而，塑料的过度使用也带来了环境污染问题，因此需 要采取措施进行回收和处理。
交联反应
总结词
交联反应是一种通过在聚合物分子间形成化学键的过程。
详细描述
交联反应可以通过化学或辐射等方法实现。在交联反应中， 聚合物分子间形成化学键，使聚合物网络化或固化。交联反 应的应用广泛，可以用于制备热固性材料、改善聚合物的耐 热性和提高聚合物的力学性能等。
05 聚合物的降解与稳定化
聚合物的热降解
开环聚合反应
总结词
指通过开环反应实现的聚合过程，常见于环醚和环酯 类化合物的聚合。
详细描述
开环聚合反应是一种特殊的聚合反应类型，其特点是 单体通过开环反应形成聚合物。开环聚合反应主要适 用于环醚和环酯类化合物的聚合，如环氧乙烷、环氧 丙烷、环氧氯丙烷等。在开环聚合反应中，单体首先 开环形成活性中心，然后通过链增长和链终止过程形 成聚合物。由于没有小分子副产物的生成，开环聚合 反应的相对分子质量保持不变，聚合度等于单体的分 子量。
高分子化学第七章聚合物的化学反应
二、 化学因素
• 1. 几率因素
大分子链上相邻基团作无规成对反应时，往往有一 些孤立的基团残留下来，反应不能进行到底。
～～CH-CH2-CH-CH2-CH-CH2-CH-CH2-CH-CH2～～
O -CH2- O
OH
O -CH2- O
按反应的几率，羟基的最高转化率86.5％，实验
测得为85～87％。
二、 聚合物化学反应的影响因素
影响聚合物功能基反应能力的因素：
（1）物理因素 （2）化学因素
一、 物理因素
• 1. 结晶的影响(聚合物的聚集态)
对于部分结晶的聚合物，晶区分子的取向 度高，分子间作用力大，低分子试剂不易扩散 进去，反应往往只限于无定形区。无定形物处 于玻璃态时，链段被冻结，不利于低分子扩散 ，反应最好在Tg以上或使其适当溶胀后。
• CPE可用于电缆护套，耐热输送带，胶 辊，工业用胶管等。
2.聚氯乙烯的氯化(CPVC)
~CH2–CH~ + HCl Cl
~CH–CH~ + HCl Cl Cl
• 氯化聚氯乙烯的特点是耐热、耐老化 、耐化学腐蚀性好，基本性能于PVC 接近，但耐热性比PVC高。
三、聚乙烯醇的合成及其缩醛化
• 1.聚合
n CH2=CH BPO OCOCH3
－[ CH2-CH－] n
OCOCH3
控制合适条件，制备聚合度适当的产物
• 2.醇解
－[ CH2-CH－] n
CH3OH,OH–CH3COOCH3
OCOCH3
~~CH2-CH~~ OH
制备维尼纶纤维，醇解度要大于99% 悬浮聚合分散剂，醇解度大约为80%
• 3.缩醛化
化学分析。 (5)研究材料的老化和防老化
聚合反应聚合物的化学反应PPT课件
ν
kp
[M]
2(fkd k t )1/2 [I]1/2
第27页/共119页
二、自由基共聚 合
共聚合：由两种或两种以上单体共同参加的聚合反应。 自由基共聚合：使用自由基作为聚合的引发剂时的共聚 反应
特点：聚合物组成与单体配料组成不同；聚合先后期 生成的产物组成不同。
意义：最重要的聚合物改性技术；增加品种，扩大 应用范围，扩大合成聚合物的原料范围
聚体等低聚物，随后这些低聚物间进行反应，分子量随 反应时间逐步增加。 • 3、在逐步聚合全过程中，体系由单体和分子量递增的 一系列中间产物所组成。 • 4、绝大多数的缩聚反应属逐步聚合反应。
第9页/共119页
一、自由基聚合反应
（一）自由基的产生与活性
物理作用：加热、光照、辐射 化学作用: 引发剂引发单体
第28页/共119页
• 说明： 共聚合反应多用于连锁聚合，对于两种单体发生的缩聚反应则不采用“共聚合”这 一术语
第29页/共119页
三、离子型聚合及开环聚合
（一）离子型聚合---链增长活性中心为离子的
聚合反应。 离子聚合特点（和自由基聚合比较）
根本区别在于聚合活性种不同 离子聚合的活性种是带电荷的离子：碳阳
第22页/共119页
2、链增长
放热反应，聚合热约 8.4×10kJ/mol
链增长反应的两个特征：
E ≈ 21 ~ 33.5kJ/mol
i. 链增长反应的活化能较低，反应速率很大 ii.只存在单体和聚合物两种组分
第23页/共119页
3、链终止—链自由基失去活性形成稳定聚合物分子的反应。
偶合终止 歧化终止
第18页/共119页
2 ） 油溶性氧化—还原体系 • 氧化剂：氢过氧化物、过氧化二烷基、过氧化 二酰基等 • 还原剂：叔胺、环烷酸盐、硫醇、有机金属化 合物等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章聚合物化学反应一、名称解释1. 聚合物化学反应：研究聚合物分子链上或分子链间官能团相互转化的化学反应过程。
聚合物的化学反应根据聚合物的聚合度和基团的变化（侧基和端基）可分为相似转变、聚合物变大的反应及聚合物变小的反应。
2. 功能高分子：是指具有传递、转换或储存物质、能量可信息的高分子，其结构特征是聚合物上带有特殊功能基团，其中聚合物部份起着载体的作用，不参与化学反应。
按功能的不同，可分为化学功能高分子、物理功能高分子和生物功能高分子。
3. 高分子试剂：也叫反应性高分子，即高分子试剂上的基团起着化学试剂的作用，它是各类高分子的化学试剂的总称。
4. 高分子催化剂：将能起催化剂作用的基团接到高分子母体上，高分子本身不发生变化，但能起催化低分子反应。
这种催化剂称作高分子催化剂，5. 低分子基质：低分子反应物中的特定基团与保护试剂作用后受到保护不再参与主反应，这种受到保护的低分子反应物称作低分子基质。
6. 高分子基质：将要准备反应的低分子化合物以共价键形式结合到聚合物载体上，得到高分子基质。
7. 接枝：通过化学反应，在某些聚合物主链上接上结构、组成不同的支链，这一过程称为接枝，形成的产物称为接枝共聚物。
8. 嵌段：形成嵌段共聚物的过程。
9. 扩链：分子量不高的聚合物，通过适当的方法，使多个大分子连接在一起，分子量因而增大的过程称为扩链。
10. 交联：聚合物在光、热、辐射、或交联剂作用下，分子链间形成共价键，产生凝胶或不溶物，这一过程称为交联。
交联有化学交联和物理交联。
交联的最终目的是提高聚合物的性能。
如橡胶的硫化等。
11. 交联剂：使聚合物交联的试剂。
12. 降解：降解是聚合度分子量变小的化学反应的总称。
它是高分子链在机械力、热、超声波、光、氧、水、化学药品、微生物等作用下，发生解聚、无规断链及低分子物脱除等反应。
13. 老化：聚合物及其制品在加工、贮存及使用过程中，物理化学性质及力学性能逐步变坏，这种现象称老化。
橡胶的发粘、变硬、或龟裂，塑料制品的变脆、破裂等都是典型的聚合物老化现象。
导致老化的物理因素是热、光、电、机械应力等。
化学因素是氧、酸、碱、水以及生物霉菌的侵袭，实际上，老化是上述各因素的综合作用的结果。
14. 聚合物的无规降解：聚合物在热的作用下,大分子链发生任意断裂,使聚合度降低,形成低聚体,但单体收率很低(一般小于3%),这种热降解称为无规降解15. 聚合度相似的化学反应：如果聚合物的化学反应是发生在侧基官能团上,很显然这种化学反应不涉及聚合物大分子的聚合度,反应前后聚合度不变,把这种聚合物的化学反应称为聚合度相似的化学反应。
16. 遥爪高分子：含有反应性末端基团、能进一步聚合的高分子。
二、选择题1. 下列因素不能使聚合热降低的是（C ）A．取代基的位阻效应B．共轭效应C．带上电负性强的取代基D．溶剂化2. 聚合度变大的化学反应是( C )APV Ac的醇解B纤维素硝化C高抗冲PS的制备D离子交换树脂的制备3. 聚合物热降解得到的单体收率最高的是( B )A 苯乙烯B 聚α-甲基苯乙烯C聚异丁烯D聚苯乙烯4. 聚甲醛合成后要加入乙酸酐处理，目的是( )A洗除低聚物B除去引发剂C提高聚甲醛热稳定性D增大聚合物分子量5. 在聚合物热降解过程中，单体回收率最高的聚合物是（A ）。
A、聚甲基丙烯酸甲酯B、聚乙烯C、聚苯乙烯D、聚四氟乙烯6. 天然橡胶的塑炼属于（A ）降解。
A、机械B、氧化C、光D、生物7. 在相同的条件下焚烧下列物质，污染大气最严重的是(A )。
A、聚氯乙烯B、聚乙烯C、聚丙烯D、有机玻璃8. 下列关于废弃塑料制品的处理方法中，最为恰当的是(D )。
A、将废弃物切成碎片，混在垃圾中填埋于土壤中B、将废弃物焚烧C、将废弃物倾倒于海洋中D、将废弃物应用化学方法加工成防水涂料或汽油9. 不饱和聚酯主要用途是用作玻璃纤维增强塑料的（A ）。
A、胶黏剂B、分散剂C、引发剂D、催化剂10 下列材料制成的产品破损后不能进行热修补的是（D）。
A、聚氯乙烯塑料凉鞋B、自行车内胎11 高聚物受热分解时，发生侧链环化的聚合物是（C）A聚乙烯；B聚氯乙烯；C聚丙烯晴；D聚甲基丙酸甲酯11 聚醋酸乙烯乳液可作为胶黏剂使用，通常可用来粘接（D）。
A、玻璃制品B、塑料薄膜C、橡胶制品D、木材和纸张12 按照国务院办公厅下发的通知，从2008 年6 月1 日起，在全国范围内禁止生产、销售、使用厚度小于0.025 毫米的塑料购物袋。
下列说法错误的是（D）。
A、这项措施能达到节能减排的目的B、塑料购物袋是造成“白色污染”的来源之一C、塑料购物袋是由合成材料制成的D、为防止污染，可以将塑料购物袋直接烧掉13 防老剂D、属于（B）。
A、伯胺B、仲胺C、叔胺D、季胺14 属于可自然降解的高分子材料的是（B ）。
A、丁苯橡胶B、纤维素C、聚丙烯D、聚氯乙烯15 乙丙橡胶的交联剂是(C )A、硫磺B、二元胺C、过氧化物D、紫外光16在苯乙烯光聚合中，加入安息香是起（B）作用A热引发剂B光敏剂C相对分子质量调节剂17 橡胶中加硫磺是因为它是（B）A抗老化剂B交联剂C着色剂18 聚甲醛合成后要加入乙酸酐处理，其目的是（C）A洗除低聚物B除去引发剂C提高聚甲醛热稳定性D加入少量环氧氯丙烷19 在聚合物降解过程中，单体回收率最高的聚合物是（D）A聚苯乙烯B聚乙烯C聚丙烯酸甲酯D聚四氟乙烯20 丁基橡胶常用硫磺做硫化剂，而不用过氧化物，是因为过氧化物（A）A产生的自由基会引起链断裂B反应不易控制C毒性大D过氧化物价格昂贵21 接技共聚物可采用（B ）聚合方法。
A逐步聚合反应B聚合物的化学反应C阳离子聚合D 阴离子聚合22 聚合度变大的化学反应是(C )APV Ac的醇解B纤维素硝化C高抗冲PS的制备D离子交换树脂的制备23 为了提高棉织物的防蛀和防腐能力，可以采用烯类单体与棉纤维辐射技术或化学引发接枝的方法，最有效的单体是（C ）ACH2=CH-COOH BCH2=CH-COOCH3C CH2=CH-CND CH2=CH-OCOCH324 为了改进聚乙烯（PE）的粘接性能，需加入第二单体（ D ）ACH2=CH-COOH BCH2=CH-COOCH3C CH2=CH-CND CH2=CH-OCOCH325 聚合物聚合度不变的化学反应是（A ）A 聚醋酸乙烯醇解B 聚氨基甲酸酯预聚体扩链C 环氧树脂固化D 聚甲基丙烯酸甲酯解聚26 聚合物聚合度变小的化学反应是（ D ）A 聚醋酸乙烯醇解B 纤维素硝化C 环氧树脂固化D 聚甲基丙烯酸甲酯解散聚27. 属于功能高分子的是 ( A )A 离子交换树脂B SBSC HIPSD ABS28. 下列材料中属于功能高分子材料的是（D ）①高分子膜 ②生物高分子材料 ③隐身材料 ④液晶高分子材料 ⑤光敏高分子材料 ⑥智能高分子材料A 、①②⑤B 、②④⑤⑥C 、③④⑤D 、全部三、简答题1. 何谓聚合物官能团的化学转化？在聚合物官能团的化学转化中，影响官能团转化的因素是什么?官能团的转化率一般为多少？答：由于高分子的化学反应是通过官能团的化学转化而实现的,所以又可以将聚合物的化学反应称为聚合物官能团的化学转化。
因为聚合物的化学反应的复杂性,官能团的转化,一般为86.5%。
这主要是因为扩散因素的影响、邻近基团的影响和相邻官能团成对反应的限制。
2、聚合物化学反应浩繁，如何考虑合理分类，便于学习和研究？答：聚合物化学反应主要有以下三种基本类型。
① 相对分子质量基本不变的反应，通常称为相似转变。
高相对分子质量的母体聚合物，在缓和的条件下，使基团转化为另一种基团，或把另一种基团引到分子链上，这种反应往往仅适用于分子链不含弱键的聚合物。
② 相对分子质量变大的反应，如交联、接枝、嵌段、扩链等。
③ 相对分子质量变小的反应，如解聚、无规断链、侧基和低分子物的脱除等。
3、聚集态对聚合物化学反应影响的核心问题是什么？举一例来说明促使反应顺利进行的措施。
答：核心问题是化学试剂与不同聚集态聚合物的接触反应前的扩散速率不同。
对于部分结晶聚合物，低分子反应物很难扩散入晶区，反应局限在无定形区内进行。
无定形聚合物处于玻璃态时，链段被冻结，也不利于低分子的扩散，最好在玻璃化温度以上或处于溶胀状态进行反应。
例如苯乙烯和二乙烯基苯的共聚物是离子交换树脂的母体，须预先用适当溶剂溶胀，才易进行后续的磺化或氯甲基化反应。
聚合物如能预先配置成均相溶液，而后进行化学反应，则可消除聚集态方面的影响，但须注意生成物的熔解状况。
4、几率效应和邻近集团效应对聚合物基团反应有什么影响？各举一例说明。
答：几率效应是指，高分子链上的相邻基团做无规成对反应时，中间往往留有孤立基团，最高转化率受到几率的限制，称为几率效应。
例如聚氯乙烯与锌粉的反应，环化率只有86.5%。
CH 2CH 2CH 2CH 2CH 22CH 2CH 22CH 2高分子链上的邻近基团，包括反应后的基团都可以改变未反应基团的活性，这种影响称为邻近基团效应。
例如聚（甲基丙烯酸对-硝基苯基酯—co —丙烯酸）共聚物的水解反应。
在中性介质中，高水解速率是由邻位羧基的参与引起的。
羧基在形成负离子后，进攻邻近的酯基，形成酸酐，从而加速水解。
5. 聚乙烯、乙-丙二元共聚物大分子中无双键,说明其交联方法和交联的目的？并写出有关的化学反应方程式。
聚乙烯、乙-丙二元共聚物可以用过氧化物做交联剂与其共热而交联。
聚乙烯交联后,可增加强度,提高使用温度,乙-丙二元共聚物交联后成为有用的弹性体。
交联机理如下6、从醋酸乙烯酯到维尼纶纤维，需要经过哪些反应？写出反应式、要点和关键。
答：(1) 须经自由基聚合发应、醇解反应及缩醛化反应。
(2) 各步反应要点和关键如下：① 自由基聚合反应CH 2CHOCOCH 3n CH 2CHOCOCH 3n 要点：用甲醇为溶剂进行溶液聚合以制取适当相对分子质量的聚醋酸乙烯酯溶液。
关键：选择适宜的反应温度，控制转化率，用甲醇调节分子量以制得适当相对分子质量，且基本不存在不能被醇解的醋酸乙烯酯侧基。
② 醇解反应: CH 2 C CH 2 CH CH 3CO O CO CO O CO CH 3CH 2 C CH 2 CH OCO O CO CH 3CH 2 C CH 2 CH ROOR 2RORO + CH 2CH 2 ROH + CH CH 22 CH CH 2 CH CH 2CH CH 2CH 2CH OCOCH3nCH 2CH OH n要点：用醇、碱或甲醇钠作催化剂，在甲醇溶液中醇解。
关键：控制醇解度在98％以上。
③缩醛化反应（包括分子内和分子间） CHCH 2CH 2CH OH OH 2CHCH 2CH 2CH OO CH 2要点：用酸作催化剂在甲醛水溶液中反应。
