SBY型泵用过滤器

y型过滤器原理Y型过滤器原理。

Y型过滤器是一种常用的管道连接装置，它主要用于过滤介质中的杂质，保护设备和管道系统的正常运行。

Y型过滤器的原理是利用其特殊的结构和工作原理，对流体中的杂质进行过滤和拦截，确保介质的纯净度和设备的安全运行。

首先，Y型过滤器的结构特点是呈Y字形，这种结构使得流体通过过滤器时会产生旋涡，从而使杂质在流体中产生离心力，被拦截在过滤网上。

同时，Y型过滤器的内部设计采用了特殊的过滤网，可以有效拦截不同粒径的杂质，确保过滤效果。

其次，Y型过滤器的工作原理是利用流体的惯性和离心力，将杂质分离出来。

当流体通过Y型过滤器时，由于管道的设计和角度的设置，流体会产生旋涡，使得杂质受到离心力的作用，沉积在过滤网上。

同时，干净的流体会通过过滤网进入管道系统，起到保护设备和管道的作用。

此外，Y型过滤器还具有自清洁功能。

由于旋涡的产生，Y型过滤器可以自动清洁过滤网上的杂质，保持过滤器的高效工作状态。

这种自清洁功能大大减少了设备的维护成本和停机时间，提高了设备的可靠性和稳定性。

总的来说，Y型过滤器通过其特殊的结构和工作原理，能够有效过滤介质中的杂质，保护设备和管道系统的正常运行。

其自清洁功能和高效过滤效果使得Y型过滤器在工业生产中得到了广泛的应用，成为不可或缺的管道连接装置之一。

在实际应用中，选择合适的Y型过滤器对设备和管道系统的运行至关重要。

应根据介质的性质、流量和工作压力等因素选择合适的过滤器型号和过滤精度，以确保设备的安全运行和生产的稳定进行。

总之，Y型过滤器作为一种重要的管道连接装置，其原理和工作机制对于保护设备和管道系统的正常运行至关重要。

通过合理选择和使用Y型过滤器，可以提高设备的可靠性和稳定性，保证生产的顺利进行。

y型过滤器工作原理Y型过滤器工作原理。

Y型过滤器是一种常用的管道连接装置，其主要作用是过滤流体中的杂质，保护阀门、泵和其他设备不受损坏。

Y型过滤器通常安装在管道系统中，通过其特殊的结构和工作原理，可以高效地过滤流体，确保管道系统的正常运行。

Y型过滤器的结构通常由过滤筒、过滤网、密封垫和法兰等部件组成。

其工作原理主要包括拦截、过滤和排污三个过程。

当流体通过Y型过滤器时，首先会被过滤筒拦截，然后经过过滤网进行过滤，最后再通过排污阀进行排污，从而达到过滤流体的目的。

Y型过滤器的工作原理可以简单描述为，当流体进入Y型过滤器时，流体中的杂质会被过滤筒拦截，大颗粒的杂质会被阻挡在过滤筒外，而小颗粒的杂质则会被过滤网过滤掉。

经过过滤后的流体会继续向管道系统传输，而被拦截的杂质则会通过排污阀排出，从而保证管道系统的清洁和正常运行。

Y型过滤器的工作原理非常简单，但却非常有效。

通过过滤筒和过滤网的组合，Y型过滤器可以有效地过滤掉流体中的大颗粒和小颗粒杂质，保护管道系统中的阀门、泵和其他设备不受损坏。

同时，Y型过滤器还可以通过排污阀定期排出被拦截的杂质，保持管道系统的清洁。

除此之外，Y型过滤器还具有结构简单、安装方便、维护成本低等优点。

由于其特殊的工作原理和优越的性能，Y型过滤器被广泛应用于化工、石油、化肥、造纸、制药、食品等行业的管道系统中，起着重要的过滤保护作用。

总的来说，Y型过滤器是一种非常重要的管道连接装置，其工作原理简单而有效。

通过拦截、过滤和排污三个过程，Y型过滤器可以高效地过滤流体中的杂质，保护管道系统的正常运行。

在实际应用中，选择合适的Y型过滤器，并严格按照其工作原理进行安装和维护，可以确保管道系统的安全运行，延长设备的使用寿命，降低维护成本，为生产和运营提供可靠保障。

Before installing the “Y” strainer, be sure its pressure rating is correct for the system. If the end connections are threaded or designed for soldering or brazing, be sure the piping is straight and not at an angle or offset. If the strainer has flanged ends, be sure the flanges of the connecting piping are square with the pipe so that no undue stresses are put on the strainer or piping when tightening flange bolts. Tighten in sequence, crossing to opposites.For maximum efficiency, a differential pressure gauge installed across the inlet and outlet will indicate pressure loss due to clog-ging and may be used as a guide to determine when cleaning is required. Normally, when differential pressure reaches 5–10psi, screen must be cleaned. If the strainer is equipped with a blow-down valve, open and flush out until any sediment is removed. If the strainer is not fitted for blow-down cleaning, (strainer must be off line), remove the cover or cap and clean the screen.Reinstall the screen in the strainer in the same position as before and tighten cover or cap. Replace the gasket if necessary. Keeping a spare, clean screen will minimize shut down time.WarningIndividuals performing removal and disassembly should be pro-vided with suitable protection from possibly hazardous liquids.Note: Large size “Y” strainers are supplied with Breech-Lok screens. To remove screen, rotate screen 45°, Breech-lok will disengage.Spare PartsTo order replacement screens or gaskets, which are the only items normally required, you should specify the following:A. S ize and model number of strainer or casting number as it appears on the body of the strainer B. S pecify the type of service. For example: water, steam, gas,oil, air. The working pressure and temperature of the system and the particle size to be strained out should also be speci-fied.Installation, Operation and Maintenance Manual“Y” StrainersTypical flanged end "Y" strainerTypical threaded "Y" strainerMounting PositionsThe cover of the "Y" side should face down(Optional on some models)Vertical Horizontalsome sizes)Limited Warranty: Mueller Steam Specialty warrants each product to be free from defects in material and workmanship under normal usage for a period of one year from the date of original shipment. In the event of such defects within the warranty period, the Company will, at its option, replace or recondition the product without charge. This shall constitute the sole and exclusive remedy for breach of warranty, and the Company shall not be responsible for any incidental, special or consequential damages, including without limitation, lost profits or the cost of repairing or replacing other property which is damaged if this product does not work properly, other costs resulting from labor charges, delays, vandalism, negligence, fouling caused by foreign material, damage from adverse water conditions, chemical, or any other circumstances over which the Company has no control. This warranty shall be invalidated by any abuse, misuse, misapplication or improper installation of the product. THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. Any implied warranties that are imposed by law are limited in duration to one year.Some States do not allow limitations on how long an implied warranty lasts, and some States do not allow the exclusion or limitation of incidental or consequential damages. Therefore the above limitations may not apply to you. This Limited Warranty gives you specific legal rights, and you may have other rights that vary from State to State. You should consult applicable state laws to determine your rights.IOM-MS-YStrainers 1846 EDP# 1915978 © 2018 Mueller Steam SpecialtyUSA: T: (800) 334-6259 • F: (800) 421-6772 • Latin America:T: (52) 81-1001-8600 • Table ACap and Bolt Torques Torque noted is for threaded caps on small strainers, and for each bolt on larger strainers with bolted covers.。

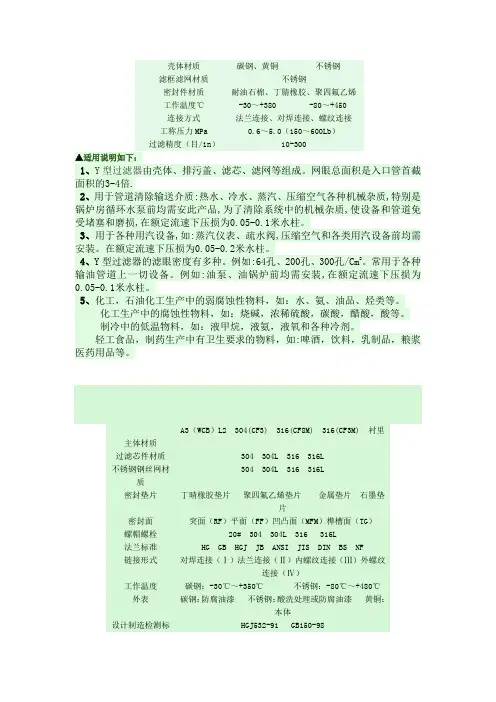

壳体材质碳钢、黄铜不锈钢滤框滤网材质不锈钢密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯工作温度℃-30～+380-80～+450连接方式法兰连接、对焊连接、螺纹连接工称压力MPa0.6～5.0（150～600Lb）过滤精度（目/in）10-300▲适用说明如下：1、Y型过滤器由壳体、排污盖、滤芯、滤网等组成。

网眼总面积是入口管首截面积的3-4倍.2、用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。

3、用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。

在额定流速下压损为0.05-0.2米水柱。

4、Y型过滤器的滤眼密度有多种。

例如:64孔、200孔、300孔/Cm2。

常用于各种输油管道上一切设备。

例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

5、化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。

化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。

制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。

轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。

A3（WCB）L2 304(CF3) 316(CF8M) 316(CF3M) 衬里主体材质过滤芯件材质304 304L 316 316L304 304L 316 316L不锈钢钢丝网材质密封垫片丁晴橡胶垫片聚四氟乙烯垫片金属垫片石墨垫片密封面突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）螺帽螺栓20# 304 304L 316 316L法兰标准HG GB HGJ JB ANSI JIS DIN BS NF链接形式对焊连接（Ⅰ）法兰连接（Ⅱ）内螺纹连接（Ⅲ）外螺纹连接（Ⅳ）工作温度碳钢：-30℃～+350℃ 不锈钢：-80℃～+480℃外表碳钢：防腐油漆不锈钢：酸洗处理或防腐油漆黄铜：本体设计制造检测标HGJ532-91 GB150-98准不锈钢钢丝技术特征（英制）SS Wire Gauze Parameter～目数∕in Mesh/in～孔数∕in2Hole/in2可截粒径ParticleDia(u)丝径Wire Dia(mm)有效过滤面积%EffectiveFiltrate Area1010020320.02000(0.510)64 204009550.01240(0.315)58 309006140.00921(0.224)54 4016004420.00760(0.206)48 5025003560.00598(0.152)46 6036003010.00480(0.122)44 8064002160.00402(0.102)421.00319(0.081)40▲Y型过滤器主要技术参数型号Model GLQ-SY环境温度AmbientTemperatureCS:–30℃～+350℃SS:-80℃～+480℃规格Size DN 15～600 GB81～59PN 0.6～5.0 FFRF螺帽螺栓Bolt/Nut20# 304 304L 316 316L壳体材质Body A3 304 304L PP316 316LH62 PTFE连接方式Joint Type法兰连接对焊连接螺纹连接Flange ButtWelding Threaded过滤精度Pore size 10～200(目/in)法兰标准FlangesHG GB SH HGJ JB ANSI JIS密封垫片Diaphragm(P/V)丁晴橡胶聚四氟乙烯金属垫片NBR PTFE MetalGasket设计检测标准ManufactureInspectionGB150-98 HGJ532-91滤芯材质Element 304 304L 316316L外表Coating CS:Paint SS:No Paint▲Y型过滤器安装尺寸参考：公称通径DN15DN20DN25DN32DN4DN5DN65DN8DN1DN125备注外型尺寸L12552350表格中的数字DN15至DN20为丝扣接口的尺寸，其他均为法兰接口尺寸H10212465公称通径DN15DN20DN25DN3DN35DN4DN45DN5DN6外型尺寸L386150 H53012。
