太原理工大学机械设计基础试卷b要点

机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。

A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。

B 卷参考答案及评分标准课程名称： 机械设计基础 适用专业/年级：考试方式： 闭卷笔试 卷面总分： 100 分一、判断题（正确打√，错误打×）：（本题共12小题，每小题1分，共12分）1、（×）2、（√）3、（×）4、（√）5、（×）6、（×）7、（√） 8、（×） 9、（×） 10、（√） 11、（×） 12、（×）二、选择题：（本题共5小题，每小题2分，共10分）1、（C ）2、（A ）3、（B ）4、（C ）5、（B ）三、填空题：（本题共10小题，每空1分，共22分）1、空1 齿面点蚀； 空2 齿面接触； 空3 轮齿弯曲。

2、空1 转轴； 空2 传动轴； 空3 心轴。

3、空1 普通； 空2 铰制孔。

4、空1 基； 空2 分度。

5、空1 推力球轴承； 空2 轴； 空3 55。

6、空1 双摇杆。

7、空1 3； 空2 14︒30'； 空3 右。

8、空1 周向； 空2 转矩。

9、空1 机构的自由度F ＞0； 空2 自由度等于原动件数。

10、空1 转动。

四、计算题：（本题共3小题，共24分）1（8分）解：（1）C 处为复合铰链，E 处为局部自由度，M(或N)和R(或S)处为虚约束。

（3分）（2）n =7，P L =9，P H =1 （2分）Ｆ＝3n -2P L -P H =３×7－２×9－1＝2 （1分）（3）该机构自由度F=2>0，且F =原动件数，所以该机构具有确定的运动。

（2分） 2（8分）解：（1）计算模数：mm m z z z i z z m a 3203/120)(5.011221=====+=（2分） 计算齿轮2的分度圆直径：mm mz d iz z 180603602212=⨯====（2分）计算齿轮2的齿顶圆直径：mm m h mz d a a 1863126032*22=⨯⨯+⨯=+=（2分）（2）传动比不变，因为i =r b2/r b1，只与基圆半径有关，故传动比不变。

太原理工大学机械设计基础试卷
适用班级 考试日期 时间 120 分钟 共 页
一、选择填空（将所给答案中正确的字母填入括号内，只有一个正确）。

（10分） 1、铰链四杆机构的杆为a=60mm,b=80mm,c=100mm,d=90mm 。

若以a 为机架，则此四杆
机构（ D ）。

A ．无整转副、无曲柄存在
B ．有整转副而无曲柄存在
C ．有整转副且有一个曲柄
D ．有整转副且有两个曲柄 2、一对渐开线直齿圆柱齿轮连续传动的条件是（ C ）。

A ．理论啮合线长度大于齿距
B ．理论啮合线长度大于基圆齿距
C ．实际啮合线长度大于基圆齿距
D ．实际啮合线长度大于齿距 3、螺纹的牙型角为α，螺纹升角为λ，当量摩擦角为v ρ，则螺纹副的自锁条件为（B ）。

A ．λα≤ B ．v ρα≤ C ．v ρλ≤ D ．λρ≤v 4、在V 带传动设计中，限制带轮最小直径是为了限制（ A ）。

A ．带的圆周速度 B ．带的弯曲应力
C ．小带轮包角α
D ．带的长度 5、开式齿轮传动常见的失效形式是（ B ）。

A ．齿面疲劳点蚀
B ．齿面磨损
C ．齿面胶合
D ．齿面塑性变形 6、采用下列哪一种方式可实现轴上零件的轴向固定(D )。

A ．键联接
B ．花键联接
C ．成形联接
D ．弹性卡环。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传送B. 传递、传动、转矩C. 传动、传递、转动D. 传动、传递、传递答案：C2. 机械设计中，下列哪一项不是机械设计的基本要求（）。

A. 强度B. 刚度C. 寿命D. 重量答案：D3. 机械设计中，下列哪一项不是机械零件的失效形式（）。

A. 断裂B. 磨损C. 腐蚀D. 过载答案：D4. 机械设计中，下列哪一项不是机械零件的常用材料（）。

A. 钢B. 铸铁C. 塑料D. 混凝土答案：D5. 机械设计中，下列哪一项不是齿轮传动的特点（）。

A. 效率高B. 结构紧凑C. 传动平稳D. 噪音大答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响零件的强度（）。

A. 材料B. 尺寸C. 表面粗糙度D. 工作温度答案：ABCD7. 机械设计中，下列哪些因素会影响零件的寿命（）。

A. 材料B. 载荷C. 润滑D. 环境答案：ABCD8. 机械设计中，下列哪些因素会影响零件的刚度（）。

A. 材料B. 尺寸C. 形状D. 载荷答案：ABCD9. 机械设计中，下列哪些因素会影响零件的磨损（）。

A. 材料B. 表面粗糙度C. 润滑D. 载荷答案：ABCD10. 机械设计中，下列哪些因素会影响零件的腐蚀（）。

A. 材料B. 环境C. 温度D. 湿度答案：ABCD三、判断题11. 机械设计中，零件的强度越高，其寿命就越长。

（）答案：×（错误）12. 机械设计中，零件的刚度越高，其变形就越小。

（）答案：√（正确）13. 机械设计中，零件的重量越轻，其强度就越低。

（）答案：×（错误）14. 机械设计中，零件的表面粗糙度越低，其疲劳寿命就越长。

（）答案：√（正确）15. 机械设计中，零件的润滑条件越好，其磨损就越小。

（）答案：√（正确）四、简答题16. 简述机械设计中，零件的失效形式有哪些？答案：机械零件的失效形式主要包括断裂、磨损、变形、腐蚀等。

(完整版)机械设计基础考试试题及答案概要编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)机械设计基础考试试题及答案概要）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)机械设计基础考试试题及答案概要的全部内容。

(完整版）机械设计基础考试试题及答案概要编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库,发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 (完整版)机械设计基础考试试题及答案概要这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <（完整版）机械设计基础考试试题及答案概要〉这篇文档的全部内容。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分,共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为（ A ）A零件B.机构C.构件D。

部件2。

若组成运动副的两构件间的相对运动是移动,则称这种运动副为( B )A。

转动副 B。

移动副 C.球面副 D。

螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D ）A。

分度圆 B.齿顶圆 C.齿根圆 D.基圆4.机构具有确定相对运动的条件是( A ）A。

机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目C。

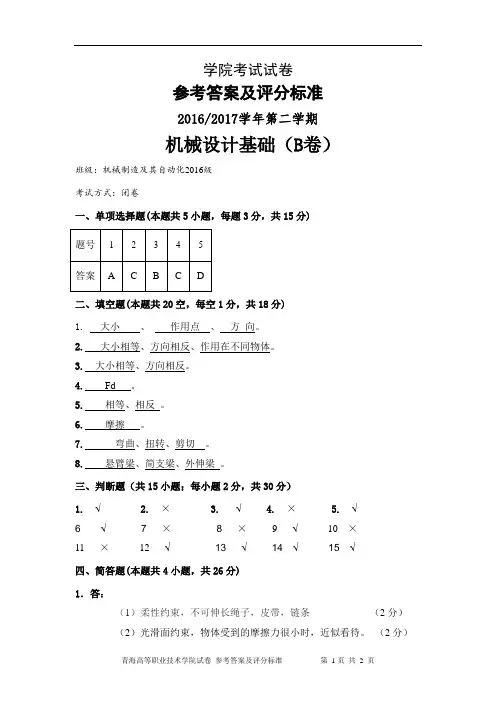

学院考试试卷参考答案及评分标准2016/2017学年第二学期机械设计基础（B卷）班级：机械制造及其自动化2016级考试方式：闭卷一、单项选择题(本题共5小题，每题3分，共15分)二、填空题(本题共20空，每空1分，共18分)1.大小、作用点、方向。

2.大小相等、方向相反、作用在不同物体。

3.大小相等、方向相反。

4.Fd 。

5.相等、相反。

6.摩擦。

7.弯曲、扭转、剪切。

8.悬臂梁、简支梁、外伸梁。

三、判断题（共15小题；每小题2分，共30分）1.√2. ×3. √4. ×5. √6 √7 ×8 ×9 √10 ×11 ×12 √13 √14 √15 √四、简答题(本题共4小题，共26分)1．答：（1）柔性约束，不可伸长绳子，皮带，链条（2分）（2）光滑面约束，物体受到的摩擦力很小时，近似看待。

（2分）（3）铰链约束，用圆柱销将两个构建链接起来。

（2分）（4）固定端约束，构件焊接或者其他固定子机架上，构件不能移动也不能转动。

(2分)2．答：（1） 力等于0 （3分）（2） 力的作用线通过矩心，力臂为0 （3分）3．答：相互接触的物体之间有阻碍相对滑动的阻力，这种阻力称为动滑动摩擦力，方向与相对滑动的方向相反，大小与物体接触面之间的正压力成正比。

（６分）4. 答（１）强度要求，构件有足够抵抗破坏的能力。

(2分) （２）刚度要求，构件有足够抵抗变形的能力。

（2分） （３）稳定性要求，构件有足够保持原来平衡状态的能力。

（2分）五、计算题(本题共1小题，共11分)1．答：解：由题意得，杆件AC 的总变形由AB 段的变形量以及BC 段变形量之和 500001000.25200000100NAB AB AB AB F l l mm EA ⨯∆===⨯ (5分)100001000.120000050NBC BC BC BC F l l mm EA ⨯∆===⨯ （5分） 总的变化量:0.250.10.35AB BC l l l mm∆=∆+∆=+= （1分）。

机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3.在平键联接中，平键的两侧面是工作面。

（）4.斜齿圆柱齿轮的标准模数是大端模数。

太原理工大学机械设计练习册分析思考题及答案太原理工大学机械设计基础期末复习题第一章机械设计概论1，一部完整的机器由哪些部分所组成？各部分的作用是什么？试以汽车为例说明这些组成部分各主要包括些什么？答：包括：动力部分，执行部分，控制部分，辅助部分，传动部分。

2,人们常说的机械的含义是什么？机器和机构各指的是什么？答：机械是机器和机构的总称。

机器是人类进行生产以减轻体力劳动和提高生产率的主要工具。

有两个或两个以上构件通过活动联接形成的构件系统称为机构。

3，什么是部件？什么是零件？什么是构件？答：为完成同一使命在结构上组合在在一起并协同工作的零件成为部件。

组成机器的不可拆的基本单元称为机械零件。

构件是机械系统中实际存在的可更换部分，它实现特定的功能，符合一套接口标准并实现一组接口。

4，什么是通用零件？什么是专用零件？答：各种机器中普遍使用的零件称为通用零件。

只有在一定类型的机器中使用的零件称为专用零件。

5，什么是标准件？答：经过优选，简化，统一并经以标准代号的零件和部件称为标准件。

6：机器设计应满足哪些基本要求？机械零件设计应满足哪些基本设计要求？答：（1），在使用方面，机器应能在给定的工作期限内具有高的工作可靠性，并能始终正常工作；在经济方面，应从机器费用，产品制造成本等多种因素中综合衡量，以能获得最大经济效益的方案为最佳设计方案；机器外观造型应比例协调，大方，给人以时代感，美感，安全感；限制噪声分贝数。

（2）工作可靠，又要成本低廉，应正确选择材料，合理规定公差等级以及认真考虑零件的加工工艺性和装配工艺性。

7,机械零件的计算可分为哪两种？它们大致可包含哪些内容？答：可分为设计计算和校核计算两种。

设计计算根据零件的工作情况和选定的工作能力准则拟定出安全条件，用计算方法求出零件危险截面的尺寸，然后根据结构与工艺条件和尺寸协调的原则，使结构进一步具体化。

校核计算是先参照已有实物，图纸和经验数据初步拟定零件的结构布局和有关尺寸，然后根据工作能力准则核验危险截面是否安全。
