上海思源中学物理第十四章 欧姆定律达标检测(Word版 含解析)

  • 格式：doc
  • 大小：749.00 KB
  • 文档页数：28

上海思源中学物理第十四章欧姆定律达标检测（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

故选B 和E 。

(2)[2]根据电流表的接线可知，电流表使用的是小量程，分度值是0.2A ，电流表示数为0.40A 。

(2)[3][4]将5Ω的定值电阻换成10Ω定值电阻进行实验时，由于定值电阻变大，根据串联分压，定值电阻两端电压变大，由于实验探究的是电流与电阻的关系，应该控制定值电阻两端的电压不变，这时增大滑动变阻器的电阻，使滑动变阻器两端电压增大，从而可以减小定值电阻两端的电压，直至电压表示数与原来相同为止，所以滑动变阻器滑片应向左滑动，电压表示数为原来电压的大小即110.40A 5Ω2V U I R ==⨯=(3)[5]实验选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，定值电阻与滑动变阻器串联，串联分压与电阻成正比，当用25Ω电阻实验时，为保证定值电阻两端电压2V 不变时，滑动变阻器两端电压与定值电阻两端电压之和就是电源电压，而滑动变阻器的最大电阻只有30Ω，当电源电压为4V 时，滑动变阻器能把定值电阻两端电压调整为2V ，当电源电压6V 和8V 时，滑动变阻器的的滑片就是滑到最大阻值处定值电阻两端电压也超过2V ，故该同学实验时选择的是4V 的电源。

(4)[6][7]闭合开关S 、S 1，断开S 2时，测得电压表的示数U 1，这时R x 和R 0是串联，电压表测量的是R x 两端电压，根据串联分压的原理，还需要测量出R 0两端电压或者是电源电压，根据电路图可知只能闭合S 、S 2，断开S 1，这时R X 和R 0还是串联，而这时电压表测量的是电源电源，这两种情况两电阻的工作情况没有改变，由串联分压原理故有1210x R U U U R =-R x 大小为10x 21U R R U U =-2．有一只阻值未知的定值电阻R x 。

图甲是用伏安法测R x 阻值的实物电路，电源电压恒为3V ，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

(2)[2]A ．假设滑动变阻器断路，那么整个电路都没有电流，电流表没有示数，电压表也没有示数，这与题中的条件相符合，所以可能是滑动变阻器断路，选项A 符合题意； B ．假设R x 断路，那么电路中没有电流，电流表没有示数，电压表测的是电源电压，有示数，这与题中的条件不符合，所以不可能是R x 断路，B 项不合题意；C ．假设R x 短路，那么电路中有电流流过，电流表会有示数，电压表没有示数，这与题中的条件不符合，所以不可能是R x 短路，C 项不合题意。

故选A 。

(3)[3]从图乙可以看到，电流表的量程是0~0.6A ，分度值是0.02A ，它的读数是0.3A ，根据UR I可知，待测电阻R x 的大小是x xx 1.2V4Ω0.3AURI===待测电阻R x的大小是4Ω。

(4)[4]因为实验过程中会存在误差，进行多次实验的目的是取平均值减小误差。

[5][6]不可能通过以上实验获得的数据是实验序号1；因为当电压表的示数是0.8V时，这时变阻器两端的电压是3V-0.8V 2.2VU==变流过变阻器的电流大小是0.2AI=变，这时变阻器的电阻大小是2.2V11Ω0.2AURI===变变变而变阻器的最大阻值是10Ω，R变与实际不符合，所以电压表的示数不可能是0.8V，不可能通过以上实验获得的数据是实验序号1。

[7]根据欧姆定律可知，流过电压表的电流是VVUIR=，根据并联电路的电流规律可知，流过R x的电流大小是x VV--UI I I IR==根据URI=可知，R x的阻值是Vxx V-URURI IR U==R x的阻值是VV-URIR U。

3．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接； （__________）(2)同学们先将5Ω的电阻接入电路R 所在位置，闭合开关移动滑片，使电压表的示数为2.5V ，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A ､B 之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数 123 电阻R /Ω 5 10 20 电流I /A0.50.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】【详解】(1)[1]从图甲可以看到，变阻器与电阻R串联接在电路中，电压表测的是电阻R两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V，电压表的量程选择0~3V即可，电压表的3V接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P使其处于最大阻值处，再闭合开关，移动滑片P使其电压表的示数还是2.5V，再将对应的电压表、电流表的示数记入表格。

[3]由题意可知，设电阻R两端的电压是RU，电路中的电流是I，根据欧姆定律可得RUIR=，滑动变阻器两端的电压是R6V-U U=滑滑动变阻器接入电路的阻值大小是()RRR R6V-6V-U RU URUI UR⋅===滑滑因为30ΩR≤滑，即()RR6V-30ΩU RU⋅≤化简可得R6V30ΩRUR⨯≥+当电阻5ΩR=，可得到R6V7U≥；当电阻10ΩR=，可得到R 1.5VU≥；当电阻15ΩR=，可得到R2VU≥；当电阻20ΩR=，可得到R 2.4VU≥；由于电压表的量程是0~3V，所以R3VU≤；综上所述，实验中，定值电阻两端的控制电压值的合理范围是R 2.4V 3V U ≤≤(3)[4]从表中数据可以看到，三次实验，电流与电阻的乘积是不相同的，即电阻两端的电压是不相同的，这是因为电流表也有内阻，当电阻R 阻值变大时，根据串联电路的分压原理可知，电流表的内阻不变，电阻R 两端的电压也在变大，而探究电流与电阻的关系实验，要求电压不变，所以无法得出相应的实验结论。

合集下载

九年级第十四章 欧姆定律单元测试卷 (word版,含解析)

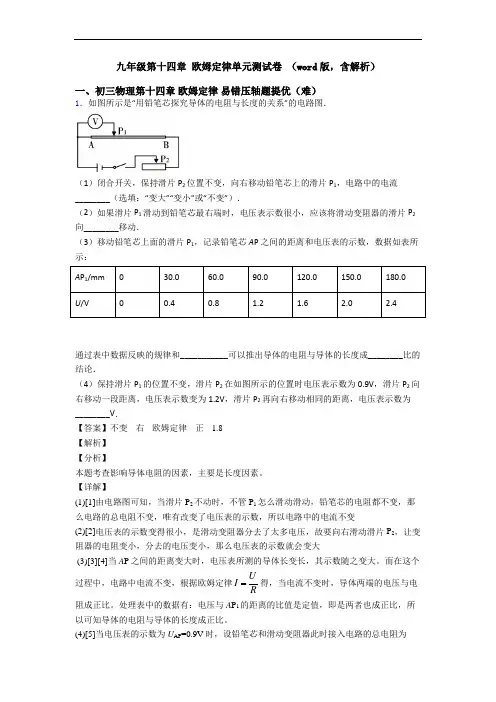

九年级第十四章 欧姆定律单元测试卷 (word版,含解析)
