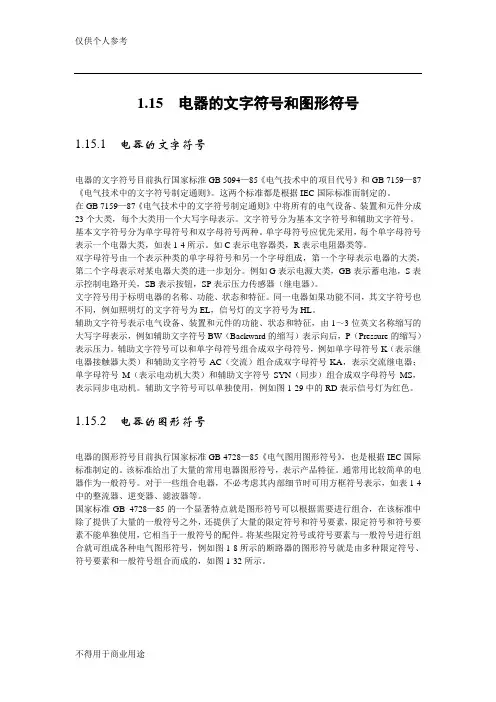

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
• 隔离开关图片
隔离开关（俗称“刀闸” ），即在分位置时，触头间有符合规定要求
的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的 电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要 功能：不带负荷分断和接通线路。
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
具有自动释放 的负荷开关
10、负荷开关
新文字符号QF
11、断路器
新文字符号FU
12、熔断器
KA
KA

常见元件图形符号类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU。

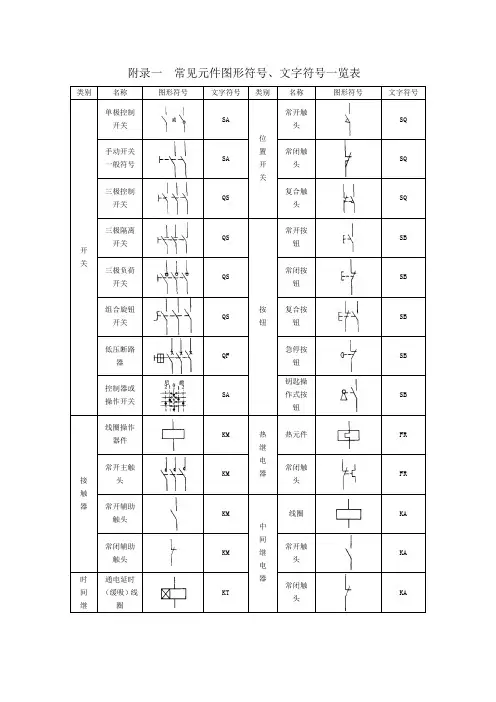

附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关SA位置开关常开触头SQ手动开关一般符号SA常闭触头SQ三极控制开关QS复合触头SQ三极隔离开关QS按钮常开按钮SB三极负荷开关QS常闭按钮SB组合旋钮开关QS复合按钮SB低压断路器QF急停按钮SB控制器或操作开关SA钥匙操作式按钮SB接触器线圈操作器件KM 热继电器热元件FR常开主触头KM常闭触头FR常开辅助触头KM中间继电器线圈KA常闭辅助触头KM常开触头KA时间继通电延时（缓吸）线圈KT常闭触头KA电器断电延时（缓放）线圈KT电流继电器过电流线圈KA瞬时闭合的常开触头KT欠电流线圈KA瞬时断开的常闭触头KT常开触头KA延时闭合的常开触头KT常闭触头KA延时断开的常闭触头KT电压继电器过电压线圈KV延时闭合的常闭触头KT欠电压线圈KV延时断开的常开触头KT常开触头KV电磁操作器电磁铁的一般符号YA常闭触头KV电磁吸盘YH电动机三相笼型异步电动机M电磁离合器YC三相绕线转子异步电动机M电磁制动器YB他励直流电动机M 电磁阀YV并励直流电动机M非电量控制的继电器速度继电器常开触头KS串励直流电动机M压力继电器常开触头KP熔断器熔断器FU发电机发电机G变压器单相变压器TC直流测速发电机TG三相变压器TM灯信号灯（指示灯）HL互感器电压互感器TV 照明灯EL电流互感器TA接插器插头和插座X插头XP插座XS电抗器L。
