(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)—85.6—689409737570.6—40.439654—85.3—67.59209636370—39.138352—85—679009535269.3—37.93725176784.7—66.48809334168.7—36.63605075784.4—65.98609233168.1—35.53504874584.1—65.38409132167.5—34.33394773383.8—64.78209031166.9—33.132********.4—648008830266.3—32.131********—63.37808729365.7—30.93094369882.6—62.57608628565.3—29.9301—68482.2—61.8740—27764.6—28.82924168282.2—61.77378426964.1—27.62844067081.8—61e 8326263.6—26.62763965681.3—60.1700—25563—25.426938消氏硬度(HS)各种硬度值对照表硬度试验方法有很多种，包括洛氏硬度、布氏硬度、维氏硬度、努氏硬度、里氏硬度、韦氏硬度、巴氏硬度等，每种试验方法还包括不同的试验条件，如试验力的大小和加载方式、压头的类型和材料等，这就造成了在不同国家、行业和单位中采用的硬度单位不统一的问题。
为了从一种硬度单位换算成另一种硬度单位，就需要借助硬度换算表或硬度换算工具。
洛氏硬度洛氏硬度布氏硬度(HB)维氏硬度(HV)消氏硬度(HS)布氏硬度(HB)维氏硬度(HV)(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)65381.2—606978124862.5—24.226137 64781.1—59.7690—24161.810022.825336 63880.8—59.26808023561.49921.724735 63080.6—58.8670—22960.898.220.524134 62780.5—58.7667—223—97.3—234—62080.3—58.366079217—96.4—22833 60179.8—57.364077212—95.5—222—57879.1—5661575207—94.6—21832—78.8—55.6607—201—93.8—21231 55578.4—54.759173197—92.8—20730—78—54579—192—91.9—20229 53477.8—53.556971187—90.7—196——77.1—52.5553—183—90—19228 51476.9—52.154770179—89—18827—76.7—51.6539—174—87.8—182——76.4—51.1530—170—86.8—17826 49576.3—5152868167—86—175——75.9—50.3516—163—85—17125 47775.6—49.650866156—82.9—163—(HRA)(HRB)(HRC)(HRA)(HRB)(HRC)(HS)(HB)(HV)(HS)(HB)(HV)—75.1—48.8495—149—80.9—15623 46174.9—48.549165143—78.7—15022—74.3—47.2474—137—76.4—14321 44474.2—47.147263131—74—137—42973.4—45.745561126—72—13220 41572.3—44.544059121—69.8—12719 40172—43.142558116—67.6—12218 38871.4—41.841056111—65.7—11715。

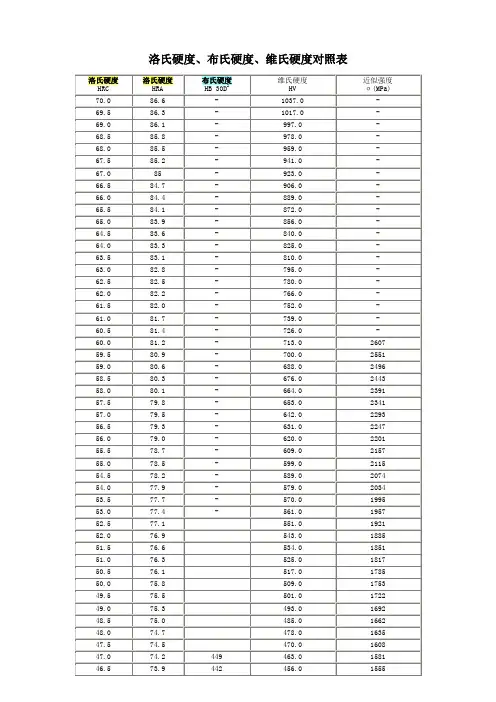

洛氏硬度、布氏硬度、维氏硬度对照表洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################################################################# 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
下面是几种常见的对照关系表：
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表：
各种硬度粗略关系表：
硬度对照表:
■钢的布氏硬度的近似换算值
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
