箱式电阻炉使用说明书

中温箱式电阻炉使用说明书上海科恒实业发展有限公司内容：1 SX-4-10系列：箱式电阻炉为周期作业式电炉，供试验室作化学分析物理测定和一般小型钢件热处理时加热之用。

配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。

2 技术参数：额定功率4千瓦，额定电压220V，相数为单相，额定温度1000℃加热元件接法为并联，空炉温升时间≤60，空炉损耗功率≤1.2千瓦,积蓄热≤8千瓦时,炉温均匀性≤15℃。

3 结构简介3.1 电炉炉壳用薄钢板经折边焊接制成，内炉衬为碳化硅耐火材料制成的矩形整体炉衬，由镍铬合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中，炉衬为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉衬与炉壳之间耐火纤维膨胀珍珠岩制品切筑为保温层。

3.2 电炉炉门通过铰链固定在电炉面板上。

炉门转动灵活。

关闭时，旋转手把，扣住门钩，炉门就能紧贴于炉口上，开启时，只需旋转手把，脱钩后，将炉门置于左侧即可。

3.3 为了减少炉口的热损偌，提高炉膛内温度的均匀性，工作时必须把门关紧，并且使用时接上地线，以保证安全。

3.4 测温时用热电偶通过开在炉后的热电偶孔插入，并由固定座固定。

4 安装与使用4.1 室内平整的地面或工作台（架）上均可安放，但配套之温度控制器应避免受震动,且放置位置电炉不宜太近，防止过热而影响控制部分的正常工作。

4.2 将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隔用石棉花绳填塞，然后旋紧螺幅固定。

4.3 根据电阻炉的功率，选择足够电流的导线，按“电阻炉与温度控制器电气联接接线示意图”联接电源，电炉及所配热电偶，并检查是否牢固可靠。

联接电源时，相线和中心线不可接反，否则温度控制器正常工作，并有触电危险，在电源线的前提，需另处安装开关，以便控制总电源。

连接热电偶至温度控制器的导线应用补偿导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反。

为了保证安全操作，电炉、温度控制器外壳均须可靠接地。

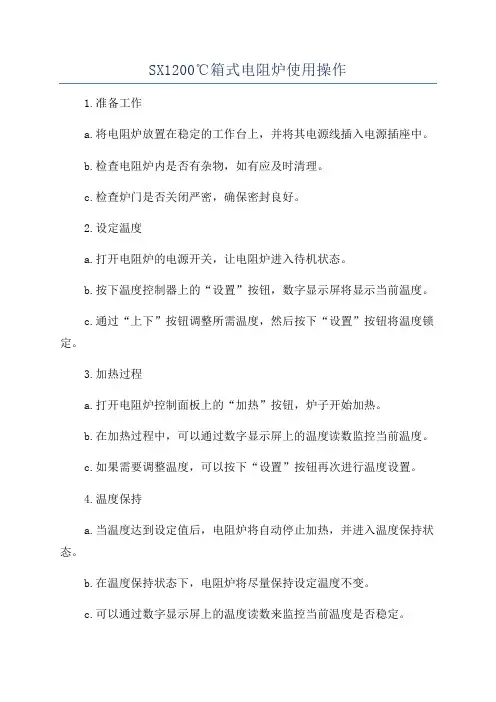

SX1200℃箱式电阻炉使用操作1.准备工作a.将电阻炉放置在稳定的工作台上，并将其电源线插入电源插座中。

b.检查电阻炉内是否有杂物，如有应及时清理。

c.检查炉门是否关闭严密，确保密封良好。

2.设定温度a.打开电阻炉的电源开关，让电阻炉进入待机状态。

b.按下温度控制器上的“设置”按钮，数字显示屏将显示当前温度。

c.通过“上下”按钮调整所需温度，然后按下“设置”按钮将温度锁定。

3.加热过程a.打开电阻炉控制面板上的“加热”按钮，炉子开始加热。

b.在加热过程中，可以通过数字显示屏上的温度读数监控当前温度。

c.如果需要调整温度，可以按下“设置”按钮再次进行温度设置。

4.温度保持a.当温度达到设定值后，电阻炉将自动停止加热，并进入温度保持状态。

b.在温度保持状态下，电阻炉将尽量保持设定温度不变。

c.可以通过数字显示屏上的温度读数来监控当前温度是否稳定。

5.炉内操作a.在使用电阻炉进行热处理时，需要将待处理的样品放置在炉子的合适位置。

b.在放置样品时，要注意不要堆放过密，以免影响温度均匀性。

c.关闭炉门时要注意轻拍门体，确保炉门关闭严密。

6.炉后处理a.在使用完电阻炉后，要等待其冷却到室温后再进行清理。

b.清理时可以使用干净的布或刷子擦拭炉内的杂质，但要注意不要损坏加热元件。

c.长时间不使用电阻炉时，应将其存放在干燥通风的地方，避免受潮或堆积灰尘。

以上就是SX1200℃箱式电阻炉的使用操作步骤。

在使用电阻炉时要注意安全，避免操作不当引发事故。

另外，在操作过程中还应按照热处理工艺要求来设定温度和时间，以达到理想的热处理效果。

1：室内使用，环境温度在5---40℃范围内。

2：周围没有导电尘埃，爆炸性气体，能严重破坏金属和绝缘的腐蚀性气体。

3：周围环境没有明显的震动和颠簸。

4：控制器的位置与电炉不要太近。

5：使用时打开控制器外壳，按标注连接电源线，电炉线，热电偶线（注意极性）。

热电偶线用补偿导线。

6：在电源引入处需另外安装电源开关以便控制总电源，由于控制器上电源导线与电炉导线的中性线系共用，故相线与中性线不可接反，否则控制器不能正常工作。

为了安全操作，电炉与控制器均需可靠的接地。

7：电炉安装外币后，按接线图检查是否正确，无误后盖上控制器外壳，将温度指示调节仪设定旋钮调至所需中作温度，然后接通电源，控制器上的开关拨至“通”的位置，此时绿灯即亮，控制器开始工作。

电炉通电升温，电流表即有读数产生，温度指示仪的温度值也逐渐上升（如果发现温度指示仪指针反向偏转，说明热电偶极性接反）。

控制器工作正常。

绿灯亮表示升温，红灯亮表示定温。

8：烘炉。

当电炉第一次使用或长期停用后，再次使用时，必须进行烘炉。

9：使用时炉温不得超过最高使用温度，以免烧毁电热元件并禁止炉膛内灌注各种液体及溶解金属。

10：要定期经常检查设备。

箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。

阅读完本说明书后，请将其妥善保管，以便随时阅读。

目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。

如有疑问请及时与我们联系，我们将竭诚为您服务。

本产品使用说明书经过公司技术人员努力编撰、修改完成。

因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。

安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。

箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。

本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。

本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。

内炉衬为高铝质耐火材料制成的矩形整体炉衬。

由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。

为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。

电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。

关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。

开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。

为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。

炉口下端装有炉门联锁的行程开关。

当炉门开启时，电炉电源便自动切断，从而保证操作安全。

测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。

2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。

但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。

SX2系列箱式电阻炉━━━使用说明书━━INSTRUCTIONS宁波凯诺仪器有限公司目录一概述二主要技术参数三工作环境四结构说明五操作步骤六注意事项一、概述箱式电阻炉SX2-5-12型，适用于工业产品的烘干及加热，亦可作各种产品的表面处理，陪烧、烘干及加热固化等。

二、主要技术参数工作尺寸：300×200×120mm（深×宽×高）工作温度：室温～1200℃加热功率：5KW加热元件：电阻丝加热方式：电加热控温方式：XMTA3301指针仪表调功方式：接触器工作电源：220V/380V 50Hz三、工作环境1.环境温度：-10-40℃2.相对湿度：≤85%RH3.无易燃、易爆、腐蚀性气体尘埃，避免有振动和冲击力的场合。

四、结构说明1.电阻炉炉膛采用耐高温砖制作，外壳采用Q235A制作，钢材均经防锈处理，箱体表面喷有硝基喷漆；2.本设备为电热管加热，接触器调控；五、操作步骤1.按电阻炉功率配装负荷开关，接妥电源线和接地线，并检查电气线路；2.打开干燥箱门，将工件或试件放入电阻炉，关闭箱门；3.设定产品烘烤温度：a:开启电源开关、电源指示灯亮；b:扭动XMTA3301指针仪表器上的指针，使指针显示为产品所需烘烤温度值；c:仔细观察XMTA3301指针仪表上显示器显示的温度是否有过冲和欠调现象；d:使XMTA3301指针仪表器显示的数字到产品所需烘烤温度; （等温度到达后,仪表动作几次再设置到所需烘烤温度值）；4.使用完毕，切断电源开关，关闭总电源；注意：使用电阻炉时温度升到200℃时需保温，再升400℃时也需要保温，按照此方法操作使用，电阻炉不易损坏。

六、注意事项1.箱体必须经可靠接地。

2.请详阅各种仪表、仪器使用说明书再操作使用电阻炉。

3.工件或试件不可放置过密，以保证热风顺循环。

4.电阻炉恒温时，避免开门，以减少工作室温度波动的可能。

5.本电阻炉出厂时已经技术调整，所有结构不得随易更改。

电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。

本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。

由制造厂成套供货，由此实现指标调节、控制电炉之目的。

二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。

三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。

1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。

炉膛后壁上方设有测量温度用小孔，热电偶由此插入。

控制器机壳由铝合金、薄钢板构成。

内部装有温度测量、温度调节和电源控制等装置。

不仅能测量温度，并且还能自动地控制温度在给定范围内。

四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。

本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。

控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。

为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。

箱式电阻炉使用说明书箱式电阻炉额定温度在1000℃-1700℃，适用于各大专院校及科研院所，进行金属材料、陶瓷材料的烧结，某些单晶体的热处理，耐火材料的高温重烧收缩的检测和研究。

箱式电阻炉使用说明：1、检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，假如把设定开关拔向丈量位置上,红灯灭（NO）,亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而渐渐上升,说明工作正常。

2、当温度上升至设定的所需要温度时,红灯灭（NO）,绿灯亮（YES）,电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的。

3、为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作。

4、烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下: 当室温升到200℃ 4小时（打开炉门让水蒸气散发）当200℃到600℃ 4小时（封闭炉门）当600℃到800℃ 2小时（封闭炉门）。

5、使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关。

箱式电阻炉使用注意事项：1．使用时炉膛温度不得超过最高炉温，也不要长时间工作在额定温度以上。

2.工作环境条件为：温度0～50℃，相对湿度<80%,无导电尘埃，无易燃易爆物品和腐蚀性气体。

3.使用时炉门要轻开轻关，以防损坏机件。

4.在炉膛内取放样品时，应先关断电源，并轻拿轻放，以保证安全和避免损坏炉膛。

5.为延长产品使用寿命和保证安全，在设备使用结束之后洛阳宏达炉业建议务必要及时从炉膛内取出样品，退出加热并关掉电源。

6.设备环境大气压力：大气压下。

7.当箱式电炉温高于400℃时不允许大开炉门激烈冷却。

8.装炉量不可过大，引起温度降低不应大于50℃。

使用说明书箱式电阻炉USER’S INSTRUCTIONS使用产品前请仔细阅读本使用说明书，并请妥善保管前言 (1)一、概述 (2)二、结构 (2)三、产品特点 (4)四、产品参数 (4)五、设备安装 (6)六、设备使用 (6)七、维护保养 (8)八、故障分析 (9)九、保修声明 (9)十、开箱检查 (9)十一、装箱清单 (9)十二、附录 (10)感谢您选择力辰科技箱式电阻炉，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：第一次使用或长期停用后再次使用时，必须进行烘炉。

禁止向炉内灌注各种液体及易溶解的金属，炉膛内不能进入易燃、易爆、具有腐蚀性液体或气体。

马弗炉最好在低于额定温度50℃工作，有助于延长炉丝的寿命。

必须安装地线。

装出物料时要谨慎，避免碰断硅碳棒。

碱性、酸性物质及氯化氢在高温时对加热元件起氧化作用缩短使用寿命。

液体不能溢在加热元件上，以免烧断加热元件。

切忌长时间超功率使用。

硅碳棒在使用过程中如不慎折断，应更换整套阻值相同的硅碳棒，误差不能超过20%。

硅碳棒老化后（控制器调至最大不能达到额定功率时）可根据碳棒连接方式将硅碳棒更换或改变接法。

定期检查紧固接线连接螺丝。

必须在相对湿度不超过85%，没有导电尘埃及爆炸气体的场合工作。

保持炉膛内清洁。

连续工作应在12小时以内；如炉膛出现裂痕，在不影响整体结构的情况下，可以继续使用。

装取试样时应戴高温防护手套或使用坩埚钳进行，以防烫伤，且取物时应轻拿轻放，以保证安全和避免损坏炉膛。

切勿裸手触碰工作时的箱体外壳，以防烫伤。

采用电阻丝加热的产品不能用于加热塑料或假牙，会产生化学反应，会使炉膛变黑，电炉丝熔断，减少产品寿命。

一、概述力辰科技箱式电阻炉外壳由优质冷轧钢板焊接而成，炉门采用侧开式结构，开启灵活。

内部保温材料选用0.4～0.6轻质保温砖，其蓄热量和导热系数小，工作室蓄热量大，升温时间短，空炉损耗功率和耗电量大大降低。

箱式电阻炉操作规程一.准备工作:1.接入电源:电压220V、总功率4KW;室温~1000℃。

2.配电导线截面积不得小于2.5mm2,配电盘的空气开关不得小于16A。

用前需检查。

二.操作规程:1.打开控制箱上的空气开关送入电源。

2.仪表显示灯亮。

3.输入控温程序曲线。

4.按下热启动键,控制回路接触器吸合。

5.按住仪表上“下箭头键”2秒钏,SV显示“RUN”,投入仪表自动控制状态。

6.程序运行结束,仪表处于“STOP”的基本状态。

若中途需停止运行控制温程序,按仪表“上箭头键”,使仪表处于“STOP”的基本状态。

7.按下红色加热关闭按键使控制回路接触器断开。

8.关闭空气开关切断电源,工作结束。

三.温控程序的设定:1.在基本状态按“左箭头键”一次,仪表进入控温程序设置状态,仪表首先显示的是当前运行段起始给定值,可按“箭头键”修改数据。

2.按“确认键”依次显示下一个要设置的程序值(当前段运行时间),每段控温按CT的方式依次排列,即该段的起始温度>该段运行时间>目标值,该段目标值是下一段的起始温度。

按“箭头键”可修改这些值。

3.按“左箭头键”约3秒,可返回设置上一个数据。

4.运行曲线结束一定要设置结束语“Tx -121”。

并注意程序要有连续性。

5.按“左箭头键”再按“确认键”可退出程序设置状态。

如果没有任何按键操作,约30秒后仪表会自动退出参数设置状态。

四.维护和与注意事项:1.该电炉的升温速率500℃以下≤5℃/min,500℃~800℃之间≤10℃/min, 800℃以上≤5℃/min。

2.电炉使用时炉湿不得超过额定温度,长期使用一般应比额定温度降低50~100℃使用,以免损坏加热元件及内炉衬。

3.禁止向炉膛内直接灌注液体及熔解金属,炉膛内的纤维板材上不准直接放置金属等材料,以免损坏炉膛。

经常清除炉膛内的杂物,以保持炉膛内的清洁。

第1页,总2页4.由于纤维炉膛强度较低,打开或关闭炉门时,务必轻开轻关,以避免冲撞损坏炉门,取被回热工件时应轻拿轻放,以避免损坏炉口。

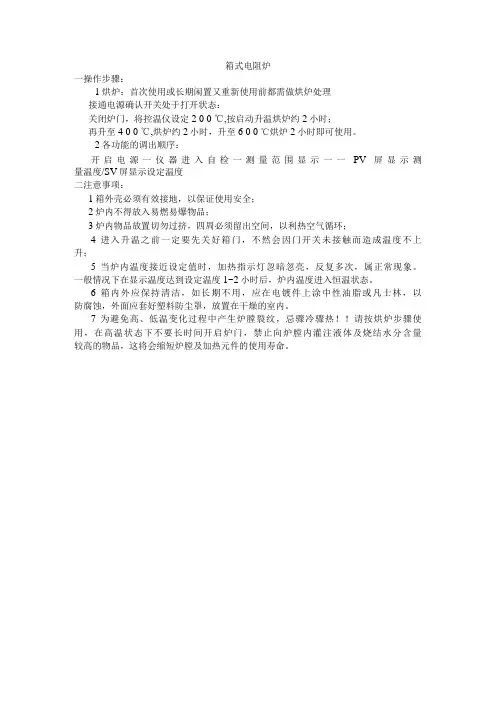

箱式电阻炉
一操作步骤：
1烘炉：首次使用或长期闲置又重新使用前都需做烘炉处理
接通电源确认开关处于打开状态：
关闭炉门，将控温仪设定2 0 0 ℃,按启动升温烘炉约2小时；
再升至4 0 0 ℃,烘炉约2小时，升至6 0 0 ℃烘炉2小时即可使用。

2各功能的调出顺序：
开启电源一仪器进入自检一测量范围显示一一PV屏显示测量温度/SV屏显示设定温度
二注意事项：
1箱外壳必须有效接地，以保证使用安全；
2炉内不得放入易燃易爆物品；
3炉内物品放置切勿过挤，四周必须留出空间，以利热空气循环；
4进入升温之前一定要先关好箱门，不然会因门开关未接触而造成温度不上升；
5当炉内温度接近设定值时，加热指示灯忽暗忽亮，反复多次，属正常现象。

一般情况下在显示温度达到设定温度1~2小时后，炉内温度进入恒温状态。

6箱内外应保持清洁，如长期不用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，外面应套好塑料防尘罩，放置在干燥的室内。

7为避免高、低温变化过程中产生炉膛裂纹，忌骤冷骤热！！请按烘炉步骤使用，在高温状态下不要长时间开启炉门，禁止向炉膛内灌注液体及烧结水分含量较高的物品，这将会缩短炉膛及加热元件的使用寿命。

箱式电阻炉的操作章程
⑴打开电阻炉门，把要灼烧的坩锅放入炉堂内，关闭炉门。

⑵将温度指示仪下指针（定针）调至所需工作温度。

然后接通电源，打开控制器开关，此时绿灯既亮。

断电器开始工作，电炉通电，电流表即指示，电炉开始升温。

⑶电炉的升温与室温分别以红、绿灯表示，既绿灯表示升温，红灯表示恒温。

⑷当达到规定的温度800℃，然后灼烧20---30min后，断电取出坩锅。

注意取坩锅时别烫着手。

⑸等到炉温降到室温时，关闭炉门，盖上防护罩。

⑹注意事项：
①电炉第一次使用或长时间停用后再次使用时，必须进行烘炉。

烘炉时间温度在200℃时2小时，200℃---600℃时2小时，使用时炉温不得超过额定温度，以免烧坏电热元件。

②电炉和控制器必须在相对温度不超过85%没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子元件有害的腐蚀性气体的场所工作。

③控制器的工作环境温度限于0℃---50℃，在搬运时须用导线将仪表后端接线板上“短”与“短”连线接好，以防振动而损坏仪表。

④定期检查电炉，控制器各线头接触是否良好，指示仪指针运动时有无卡滞现象，并用电位差计核对指示仪刻度误差是否增大。

箱式电阻炉使用说明书一，用途本系列电阻炉可供实验室，工矿企业、科研单位等作元素分析测定，小型钢件及其他金属热处理时加热用。

本系列电阻炉配有温度控制器和测温用的热电偶，由我公司成套供应。

二，主要技术指标三，结构概述本系列电阻炉外壳由体质冷轧钢板焊接而成，炉门采用侧开式结构，开启灵活。

内部保温材料选用0.4-0.6轻质保温砖和硅酸铝纤维棉，使其蓄热量和导热系数减小。

致使工作室蓄热量大，升温时间短，仪器表面温升低，空炉损耗功率和耗电量大大降低。

中温箱式电阻炉采用封闭型工作室，以电热合金丝为发热元件制成螺旋形状后，绕于工作室四壁之中，加热时炉温均匀，延长了使用寿命。

高温管式电阻炉工作室采用耐高温燃烧管，以硅碳棒作为加热元件，在工作室外套内安装，热效率高。

四，安装使用1，打开包装后，检查电阻炉是否完整无损，配件是否齐全。

2，将本系列电阻炉置于室内干燥处的平台上或工作台上，并处于水平状态，控制器应避免震动。

控制器放置位置与电阻炉不宜太近，防止过热而使内部元件不能正常工作。

3，中温电炉安装使用：（适用 2.5-10、4-10、8-10、12-10、2.5-12、5-12、10-12、型箱式炉）①中温电阻炉不需特殊安装。

只需平放在室内平整的地面或工作台上。

控制器应避免震动，其位置不得与电炉太近，防止过热而使电子元件不能正常工作。

②将热电偶插入电阻炉内，其缝隙必须用石棉绳填塞。

③用户根据所选用电阻炉和控制器型号，按接线图连接电源线，电炉线，热电偶线（注意正负极不得接反）。

在电源引入处需另安装电源开关以便控制电源。

为了操作者的安全，电炉与控制器必须装有可靠的接地。

4，高温电炉安装使用：（适用 2.5-13、2-13、4-13、6-13、8-13型箱式炉）高温电阻炉以硅碳棒为加热元件，硅碳棒为易损件，在出厂前未安装在电炉上，并用木盒另行包装，防止在运输过程中发生震动、碰撞使其折断、损坏。

请您谅解。

再使用前，将装有硅碳棒的木盒从包装内轻轻取出，并轻轻打开。

箱式电阻炉的使用说明书1、操作人员必须了解以下几点才能有效的保养箱式电阻炉：A、箱式电阻炉及其辅助设备的结构和性能。

B、配电系统、控制系统的布置及安全装置的位置等。

C、操作工艺和安全操作规程2、运行前准备工作检查A、设备的电源是否正常，是否有断相、短路或裸线等情况。

B、检查接地装置接线处的接触是否良好。

C、检查加热元件是否有损坏的地方，各连接处的接触是否良好，有否与炉体及罩壳相接触的地方。

D、检查温控系统是否有不正常的现象。

E、检查炉门升降、台车进出运行是否正常。

3、带有腐蚀性、挥发性、爆炸性气体的工件严禁进入炉体加工，以免影响加热元件和耐火材料使用寿命及引起爆炸等事故。

4、箱式电阻炉不得超温运行，否则会缩短设备的使用寿命。

5、氧化皮太多的工件进炉前需清除，可用钢丝刷刷下。

6、工件均匀堆放，离加热元件应在100-150mm左右。

7、严禁野蛮操作，工件应轻放，避免冲击。

8、箱式电阻炉使用时操作人员不得擅自离开岗位，必须随时注意电炉的工作状况是否正常。

9、箱式电阻炉在进行装卸工件时，必须先切断加热元件电源，以保证操作人员的安全。

10、炉膛的氧化物（包括电炉丝下）应经常清理，至少每周一次或五炉次一次。

炉底板下可用压缩空气吹。

11、电阻丝如经使用后，就不得碰撞拗折，以免断裂。

12、箱式电阻炉电动机需定期检查，添加润滑油等，注意使用安全。

13、传动轴套处必须经常检查添加润滑油，以防因缺油而损伤轴套。

14、定期检查加热元件的使用情况。

加热元件经短期使用后便不得拗折、碰撞。

如尚未严重腐蚀而折断时，可用与电炉丝相同的材料（或电炉丝本身）作为焊条，采用乙炔气进行加热焊接，焊条采用50%白云粉末混合而成，若加热元件严重腐蚀不能使用时，则应另行更换。

15、定期校验仪表、热电偶的使用情况，防止因仪表、热电偶的误差造成测温不正确而影响产品质量。

1700度高温箱式电阻炉使用说明书
高温箱式电炉采用硅钼棒为加热元件；是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。

控制面板配有智能温度调节仪，控制电源开关、主加热工作/停止按钮，电压、电流表、计算机接口，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，最高温度时炉体外壳温度≤45℃大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。

在大致了解了高温箱式电阻炉以后，接下来宏达电炉小编说一下1700度高温箱式电阻炉的使用说明;
注意事项：为两不影响仪器的使用寿命，我们建议最大升温速率和降温速率为10℃/min
此箱式炉使用一段时间后，炉膛会出现微小的裂纹，这属于正常现象，不会影响使用，同时可以用氧化铝涂层进行修补,不建议通入腐蚀性气体，如果要通入强腐蚀性气体如S、Na等，请提前告知，我们将对炉膛进行特殊处理.。

箱式电阻炉使用说明一、安全注意事项1.在使用电阻炉前，应仔细阅读使用说明书，并按照说明书上的要求进行操作。

2.在使用过程中要特别注意电源的安全，确保电源插头与电源插座连接良好，避免出现电源短路或电源线过热等情况。

3.使用过程中要注意防止烫伤、电击等意外事故的发生，可戴手套和绝缘鞋，同时避免触摸加热元件和炉体等部位。

4.使用过程中应保持良好的通风环境，避免烟雾和有毒气体引起的健康问题。

5.在使用过程中应保持炉体周围的环境整洁，避免发生火灾和事故。

二、使用步骤1.将箱式电阻炉放置在平坦、稳固的工作台上，并确保周围没有易燃易爆物品。

2.打开电源总开关，确保电源插头已正确插入插座，此时电阻炉的控制面板将显示电流、电压和温度等信息。

3.根据需要调整加热参数，包括设定温度、加热时间和功率等，可通过控制面板上的按钮实现。

4.将待加热或烘干的物体放置在电阻炉内，注意物体的尺寸和数量不得超过电阻炉的容量，以免影响加热效果。

5.在加热过程中，可通过观察控制面板上的温度显示和指示灯的状态来了解炉体温度和加热情况。

6.加热完成后，将电源总开关关闭，待电阻炉冷却后，即可打开炉门取出物体。

7.使用完毕后，应及时清理炉体内外的杂物和积灰，以确保电阻炉的正常工作。

三、维护保养1.定期检查电阻炉的电源线和插头是否有损坏，如有损坏应及时更换。

2.注意定期清理炉体内部和外部的积灰和杂物，可使用干净的布或软刷进行清洁。

3.在关闭电源总开关后，不要立即进行炉体清洁，待电阻炉完全冷却后再清理，避免烫伤和其他意外伤害。

四、常见故障及排除方法总之，正确使用箱式电阻炉能够提高工作效率、确保实验结果的准确性，但在使用过程中需要特别注意安全事项，并进行定期的维护保养工作，以延长电阻炉的使用寿命。

SX2-系列箱式电阻炉使用说明书上海一恒科学仪器有限公司昆山纳热博高温炉有限公司公司地址:上海共和新路966号共和大厦7楼邮编：200070、56636560网址：E -m a i l :****************.售后受理电话：*************、36906225传真：***********************************一恒仪器理想的实验室伙伴目录安全提示！ (1)一、用途概括 (2)二、产品图片 (2)三、产品特点 (3)四、安全功能 (3)五、主要规格和技术参数 (3)六、炉膛选择（用户可根据自己需要选用） (5)七、产品的使用 (5)1.使用前的准备 (5)2.烘炉 (6)3.控温仪操作方法 (6)八、注意事项 (9)九、故障处理 (9)十、接线原理图 (10)装箱单 (14)尊敬的用户，您好！感谢您选用本公司产品，为使您获得满意的使用效果请在开机前仔细阅读产品使用说明书。

如有疑问请及时与我们联系我们将竭诚为您服务2017版《使用说明书》经公司技术人员努力编撰、修改已完成，因能力所限难免出现本意表达不详及有遗漏之处请各位专家在使用中诺发现问题或有新的想法请不吝赐教我们表示衷心感谢本产品符合JB/T8195.7—2007“《间接电阻炉》第七部分“SX 系列实验用箱式炉”标准安全提示！●本产品不含玻璃纤维成份（材料）、不含有毒、有害物质、不会对人体造成化学物质危害●危险有可能构成财产损失或危及人身安全请按规范操作1、请使用独立的专用电源并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理，如受本公司委托修理时必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的环境中使用6、电炉在使用升温过程或高温状态下（≥300℃）不能开启炉门否则易造成炉门及炉膛开裂影响使用寿命7、电阻炉内样品放置量不易过多（应≤炉膛容积的1/2）否则因负载过重易烧断炉丝8、请在无粉尘、易燃、易爆气体的环境中使用以免造成意外事故9、电炉不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等有腐蚀性物品，否则将影响电阻炉使用寿命（易断炉丝、炉膛穿透或熔化、漏电）及降低电器安全性能10、电炉不能加热易燃、易爆、有机溶剂、密封容器等物品否则有爆炸危险危及人身安全11、请严格按使用要求操作电炉，违规操作造成的电炉故障、损坏不在免费保修范围内请勿自行修理请远离爆炸性物质警示请使用可靠接地禁止腐蚀性物质一、用途概括新一代箱式电阻炉，集公司多年设计和制造经验，引进消化国外技术，具有多项设计专利，专供工矿企业、大专院校、科研单位的实验室作为化学元素分析和小型刚件的淬火、退火、回火等高温热处理用；还可作金属、石墨、陶瓷的烧结、溶解、分析等高温加热用。

SX2系列1300℃高温箱式电阻炉使用说明书一、概述本系列1000℃中温箱式电阻炉为周期作业式电炉。

以镍铬铝电阻丝为加热元件，炉膛额定温度为1000℃。

供实验室、工矿企业、科研等单位作合金钢的热处理及金属烧结、熔解、分析等高温加热之用。

本系列电阻炉需与KSY型或ZK-3型温度控制器及铂铑－铂热电偶配套使用，由此进行电炉温度的测量、指示及自动控制。

三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。

炉膛由一高铝耐火材料制成的箱形整体炉衬构成。

加热元件－硅碳棒插入炉膛部，两边并有保护罩，以确保安全SX2-6/10-13炉膛底部装有可拆卸的碳化硅炉底板，便于维修、更换。

炉衬与炉壳之间砌筑是用硅酸铝纤维毡和高铝泡沫砖等作保温层。

电炉门通过多级铰链的长臂固定在电炉面板上。

炉门转动灵活。

关闭时，压下或一推手把，扣住门钩，炉门就能紧贴于炉口上。

开启时，只需往上或往里稍提手把，脱钩后，将炉门置于侧面即可。

SX2-6/10-13在炉口靠近炉门处安放有一块挡热板（该板在送取工件时须先取出），测温用的热电偶通过偶孔插入，并有固定座固定。

本系列电阻炉安装的硅碳棒规格：SX2-4-13型为φ8×150/φ14×150 8支SX2-6-13型为φ14×150/φ22×200 9支SX2-8-13型为φ8×180/φ14×150 12支SX2-10-13型为φ14×200/φ22×200 12支四、结构图SX2-4-13型高温箱式电阻炉SX2-6-13型高温箱式电阻炉SX2-8-13型高温箱式电阻炉SX2-10-13型高温箱式电阻炉五、电炉与温度控制器接线示意图六、使用注意事项1.当电炉在第一次使用或长期停用后再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温――200℃ 1小时，200℃――500℃ 2小时，500℃――800℃ 3小时，800℃――1200℃ 2小时，2.在使用时，为了减少热损失，应把热电偶与偶孔之间和硅碳棒两端安装孔处缝隙用石棉绳或石棉纤维填塞。

RX2系列箱式电阻炉使用说明书一、适用范围：本系列箱式电阻炉系周期作业式电阻炉,适用于一般金属零件的正火、退火、淬火及铝合金材料的固溶、时效等热处理加工之用。

二、基本结构：本系列箱式电阻炉主要由炉壳、炉衬、加热元件以及配套电气控制系统等组成。

炉壳由A3钢板及角钢、方通等型材焊接而成，炉壳内是一个由轻质耐火砖和硅酸铝耐火纤维等轻质耐火、保温材料砌成的炉膛，炉壳与炉膛之间的间隙部分填充优质保温岩棉。

加热元件是由高电阻合金丝绕成螺旋圈，均匀分布在炉膛两侧及底部。

炉门采用侧开式，炉门下装有一行程开关，与炉门开启联锁，当炉门打开时电炉电源即自行切断，以保证操作者的安全，在炉顶配有热电偶座，可插入热电偶，用来自动控温及超温保护。

配电箱安装在炉体的右侧面，方便操作。

（附：结构简图）三、主要技术参数：1、工作电源：380V ；频率：50HZ；2、额定功率：25KW；3、额定温度：950℃；4、有效尺寸：深600×宽400×高400mm；5、外形尺寸：6、加热元件：采用高电阻合金材料，材质OCr25AL5。

7、加热元件接法：Y8、电器控制：采用数显智能仪表（PID）自动控温、恒温计时、3相电流电压显示、超温报警、漏电保护等功能。

四、使用环境：1、温度：0~50℃；2、相对湿度：≤85%；3、周围无强烈的振动和气流存在；4、无腐蚀性气体存在。

五、安装与使用：1、安装前必须先检查加热元件是否有折断、裂纹、严重弯曲及脱出搁砖等现象。

同时还应检查相与相、引出棒与炉壳之间是否有短路等不正常现象。

2、检查加热元件、控制柜、热电偶与补偿导线、断路安全装置等导线的接线端的接触是否良好。

3、接地装置螺栓上应接上可靠的地线（包括电炉配用的控制柜），以保证操作人员安全。

4、按要求接好炉体与控制箱连线。

5、炉体安装完毕后，应校正电炉工作台面、炉底板的水平度。

6、电炉安装完毕后，在开始使用前必须进行烘炉，以除去炉衬内水分，提高绝缘性能，并使炉衬灰缝烧结，增加炉衬强度。
