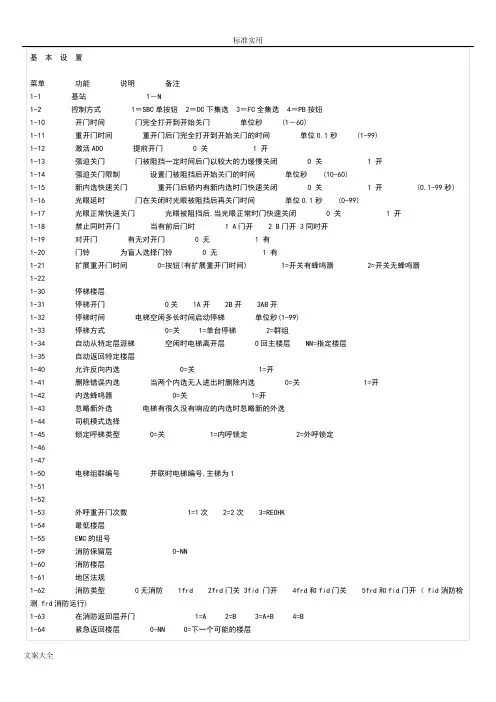

通力电梯kdl故障代码第1 页，共4 页KDL32 诊断代码列表A=可用参数调整进行管理数据2 模式信息：1=正常，2=检修，3=校正，4=再平层，5=减速主代码子代码子代码名称说明数据1 数据2 原因检测动作恢复测试102 电力驱动阶段102/ 2001 电动机过电流测出的电动机电流过高。
0 0 80 群内的电动机参数错误，"torque angle offset（6_62）"参数（力矩角度补偿）值错误，制动器未打开或机械问题阻碍了运动。
MCDM 内的电动机电流测量问题。
电动机电流由硬件和软件的过流极限监测。
立即停止自动设定"torque angle offset （6_62）"参数从正确值补偿90度，将"6_40torque limit" 参数（力矩极限）设定为最大值。
102 /2002 驱动过载测出的驱动负载太高。
0 0 电梯参数错误，机械问题阻碍了运动。
驱动输出由软件监测，如果输出的电流太大，且频率太低，则会跳脱监测装置。
立即停止自动102/ 2074 电动机桥IGBT 检测到MCDM 内的电动机桥IGBTs 出故障。
0 0 电动机短路。
IGBT 坏了。
MCDM 电动机桥驱动电路监测IGBTs 的正确操作。
立即停止自动102/ 2075 制动IGBT 检测到MCDM 内的制动电阻器出故障。
0 0 IGBT 坏了。
MCDM 制动晶体管驱动电路监测IGBT 的正确操作。
立即停止自动-102/ 2076功率级控制电压MCDM 上控制电压故障电压故障15= 15V 17= 17V0 MCDM 中电压校正故障。
MCDM 监测15V 和17V 控制电压。
立即停止自动103 电阻器制动或再生103/ 1002 制动电阻制动电阻器或晶体管有问题。
0 0 制动电阻器型号错误，未连接或坏了。
制动晶体管导线太长或坏了。
MCDM 用硬件监测制动晶体管。
驱动故障。
自动断开制动电阻器。
104 电动机保护104 /1035A电动机过载电动机过载保护跳脱过频。
0 0 电梯参数错误，机械问题阻碍了移动，负载太重。
当104_2005 连续错误太多时，此故障发生。
驱动故障。
当传感器显示温度正常约 5 分钟后自动恢复（或切换到检修/RDF 模式，或循环功率）。
断开晶体管/NTC 电缆和/或用电位计更换晶体管/NTC 和调节电阻进行跳脱监测。
104 /2004A电动机温度电动机热敏元件或NTC-传感器指示过热。
0 0 电动机过热，晶体管/NTC 坏了或晶体管/NTC 电缆连接中断。
驱动测量晶体管的电压或用NTC 测量温度。
可以用参数对NTC 监控极限进行调节。
驱动故障。
当传感器显示温度正常约5 分钟后自动恢复（或切换到检修/RDF 模式，或循环功率）。
断开晶体管/NTC 电缆和/或用电位计更换晶体管/NTC 和调节电阻进行跳脱监测。
104 /2005A电动机过载测出电动机负载过高。
0 0 电梯参数错误，机械问题阻碍了移动，负载太重。
驱动在加速和全速运行过程测量电动机电流。
如果测得的电流大于设定极限，则会跳脱监测装置。
可以用参数对极限进行调节。
驱动故障。
自动测量电梯所需电流，设定极限值低于测量值。
104/ 3044A电动机过载报警测出电动机负载过高。
0 0 电梯参数错误，机械问题阻碍了移动，负载太重。
驱动在加速和全速运行过程测量电动机电流。
如果测得的电流大于设定极限，则会跳脱监测装置。
可以用参数对极限进行调节。
驱动故障。
自动测量电梯所需电流，设定极限值低于测量值。
104/ 3057A电动机温度报警电动机热敏元件或NTC-传感器指示过热。
0 0 电动机过热，晶体管/NTC 坏了或晶体管/NTC 电缆连接中断。
驱动测量晶体管的电压或用NTC 测量温度。
可以用参数对NTC 监控极限进行调节。
驱动故障。
当传感器显示温度正常约5 分钟后自动恢复（或切换到检修/RDF 模式，或循环功率）。
断开晶体管/NTC 电缆和/或用电位计更换晶体管/NTC 和调节电阻进行跳脱监测。
105 电源105 /2006 总线直流电压总线直流电压超出工作极限1=欠压2=过压0 制动电阻器错误。
制动电阻器或晶体管不工作，系统参数错误。
MCDM 测量总线直流电压，硬件过压极限是836V。
驱动用软件监测总线直流欠压。
立即停止当总线直流电压处于正常范围后自动恢复。
更换为欧姆数更大的制动电阻器并在发生方向运行电梯。
106 驱动106 /1001ATFC（转速计故障计数器）转速计故障计数器已经超出设定极限。
0 0 力矩极限太低，电动机编码器坏了，编码器电缆出问题或系统参数化错误。
驱动监测电动机传感器之间的速度差，如果检测到有错误，转速计故障计数器计数就会增加。
成功运行后计数器复位。
驱动故障。
由用户：切换到检修/RDF 模式或循环功率。
断开编码器与驱动的连接，尝调试数次。
106/ 1055 软件版本CPU和MCB板的软件版本不匹配。
0 0 CPU 和MCB 板的软件版本不一样。
CPU checks MCB software version and ifversion donot match supervision is tripped.驱动故障。
由用户：升级兼容软件。
升级MCB 各软件版本，使之高于CPU 的软件版本。
107 称重107/ 2008 称重称重传感器信号超范围或未设定LWD 时试图平层。
0 0 传感器坏了，传感器电缆出问题或未设定LWD。
驱动测量传感器电流，如果值太低或太高，监测装置会被跳脱。
LWD 未设定时不允许平层。
驱动将不启动。
当信号回到范围内或设定LWD 后自动恢复。
从驱动上断开LWD。
107 /3020 称重报警未设定LWD 或计算出的负载超出范围。
0 0 LWD 设定不良/丢失，或传感放置错误。
驱动根据给出的设定值计算负载，如果值太低或太高，就会发出报警。
允许正常运行，但运行后显示警告。
当计算负载回到范围内或设定LWD 后自动恢复。
用错误值设定LWD 。
108 力矩/速度控制器108 /2009 速度差参考速度与电动机测量速度之差超限。
位置[cm] 速度+ 模式[cm/s] + 最后一位数就是模式力矩前馈未调节，力矩极限太低，速度控制器未调节，电动机速度反馈出问题或系统参数化错误。
驱动比较参考速度和电动机反馈速度，如果两者的速度差太大，则监测装置会被跳脱。
立即停止. 自动设置力矩极限值低。
108/ 2013 DTC （双向转速控制）速度反馈之差超限。
位置[cm] 速度+ 模式[cm/s] + 最后一位数就是模式电动机编码器坏了，编码器电缆有问题或系统参数化错误。
驱动比较电动机传感器的速度反馈信号，如果差值太大，则监测装置会被跳脱。
转速计故障计数器数值增加，检修/救援驱动模式除外。
立即停止或减速停止到下一楼层。
自动断开电动机编码器或将编码器脉冲计数参数设置为错误值。
108 /3004A力矩极限报警速度控制器的力矩输出达到极限。
0 0 力矩极限太低或系统参数化错误。
驱动监测速度控制器输出，如果饱和太长，则监测装置会被跳脱。
显示警告。
自动设置力矩极限为低值。
108/ 3062 驱动输出电压报警驱动输出电压达到极限。
0 0 电源网络电压太低或系统参数化错误。
驱动监测速度控制器输出，如果饱和太长，则监测装置会被跳脱。
显示警告。
自动降低电源网络电压。
109 位置109 /3065 轿厢位置77 错误驱动丢失了准确位置，需要同步运行。
楼层0 77 信号问题，电动机编码器/解析器坏了，编码器/解析器电缆有问题或系统参数化错误。
驱动计算多个源的位置，如果位置差太大，则位置丢失。
停止后显示警告。
当位置信息一致且当前位置正确后自动恢复。
将77U/N 设置在井道的间。
109 3066 轿厢位置61 错误驱动丢失了准确位置，需要同步运行。
楼层0 61 信号问题，电动机编码器/解析器坏了，编码器/解析器电缆有问题或系统参数化错误。
驱动计算多个源的位置，如果位置差太大，则位置丢失。
停止后显示警告。
当位置信息一致且当前位置正确后自动恢复。
将61U/N 设置在井道的间。
110 驱动温度110/ 2014 散热片温度散热片太热（约75°C）0 0 驱动过载，驱动风扇不运作，环境温度太高。
驱动测量散热片温度。
驱动在该楼层故障。
当散热片温度足够低时自动恢复加热散热片。
110 /3011 控制面板温度报警DCBMCPU 温度超出报警水平（约65°C）。
温度[°C] 0 环境温度太高。
驱动测量主板温度，如果温度值超过极限，则发送报警。
显示警告。
当板温足够低时自动恢复。
加热DCBMCPU 板。
118 井道设置118 /1043 井道设置丢失井道设置无效。
0 0 未进行井道设置或当前设备被删除了。
驱动监测设置数据，如果数据无效，则监测装置会被跳脱。
驱动故障。
只允许设置或RDF/检修驱动。
由用户：切换到检修/RDF 模式。
更改曵引轮直径删除当前设置和切换到自动使用。
118 /2073 NTS 设置NTS 开关顺序错误。
0 0 NTS 开关问题：77U, 77U：1, 77U：2, 77U：3, 77U：477N, 77N：1, 77N：2, 77N：3, 77N：4在设置过程中驱动监测NTS 开关，如果检测到开关顺序错误，则监测装置会被跳脱。
立即停止118/ 2021 井道设置开始位置设置开始离61：N 板太近或61：U 丢失。
0 0 轿厢起动前未恰好在61：N 边沿之下或61 信号有问题。
在设置过程中驱动监测61 信号，如果开始时61：N 激活或61：U 丢失，则监测装置会被跳脱。
立即停止由用户：切换到检修/RDF 模式。
开始设置，离61：N 边沿很近。
118 /2022 井道设置77：S 77：S 检测到边沿在错误位置。
77：S 必须在77：U/N 区内。
0 0 77：U/N/S 信号问题。
在设置过程中驱动监测77：U/N/S，如果顺序无效，则监测装置会被跳脱。
立即停止由用户：切换到检修/RDF 模式。
在设置过程中引起77：S 信号错误。
118/ 2023 井道设置77：U/N 77：U/N 检测到边沿在错误位置。
N 必须在底部，U 在顶部，U 和N不能同时激活，77：S 必须在77：U/N 区内。
0 0 77：U/N/S信号问题。
在设置过程中驱动监测77：U/N/S，如果顺序无效，则监测装置会被跳脱。
立即停止由用户：切换到检修/RDF 模式。
在设置过程中引起77：S 信号错误。
118 /2025 井道设置61：N 顺序61：N 检测到边沿在错误位置。
当61：U 开时61：N 必须开，当61：U 关时61：N 必须关。
