齿轮基础必学知识点
以下是齿轮基础必学的知识点：
1. 齿轮的定义：齿轮是一种用于传递转动的机械元件，它由一组齿数相等、剖面相同的齿排列在轮轴上。
2. 齿轮的作用：齿轮主要用于传递转矩和旋转速度，通过齿轮传动可以改变输入轴和输出轴的转速和转矩。
3. 齿轮的分类：齿轮可以根据齿轮的齿数和齿形来分类，常见的分类包括直齿轮、斜齿轮、蜗杆齿轮等。
4. 齿轮的主要参数：齿轮的主要参数包括模数、齿数、齿宽、压力角等。
这些参数对齿轮的传动效果和强度有重要影响。
5. 齿轮的传动比：齿轮传动比是指输入轴和输出轴的转速比，可以通过齿轮的齿数比来计算。
6. 齿轮的啮合问题：齿轮的啮合是指两个齿轮齿面相互接触和传递转动的过程，啮合过程中需要考虑啮合角和啮合系数等问题。
7. 齿轮的设计原则：齿轮的设计需要考虑传动效率、噪音、强度等因素，通常需要满足一定的设计原则和标准。
8. 齿轮的制造工艺：齿轮的制造工艺包括锻造、车削、滚齿等，不同的工艺对齿轮的精度和强度有不同的要求。
9. 齿轮的润滑和维护：齿轮在运动过程中需要适当的润滑和维护，以
保持正常运转和延长使用寿命。
10. 齿轮的应用：齿轮广泛应用于机械传动领域，如汽车、工程机械、船舶等，也用于其他领域如机械工具、钟表等。
齿轮的全部知识点一、齿轮的概念和作用齿轮是机械传动中常用的一种零件，其主要作用是将动力传递给其他零件或改变传动方向和传动比例。
齿轮是由齿轮齿与齿轮轴组成的。
二、齿轮的分类根据齿轮的形状和用途，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。

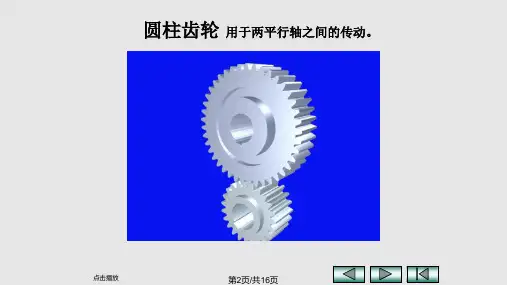

1.直齿轮：齿轮齿与轴线平行，是最常见的齿轮类型。
直齿轮具有传递动力平稳、效率高等优点，广泛应用于各种机械传动中。
2.斜齿轮：齿轮齿与轴线倾斜，常用于变速箱、差速器等传动装置中，可实现转速和转矩的变化。
3.锥齿轮：齿轮齿与轴线相交于一点，主要用于轴线方向变换，如正交传动。
4.蜗杆齿轮：由蜗杆和蜗轮组成，主要用于传递大扭矩和减速的场合，常用于起重机、输送机等设备中。
三、齿轮的结构和参数齿轮的结构包括齿面、齿根、齿顶等部分，并具有一系列参数来描述其几何形状和传动特性。
1.齿数：齿数是齿轮上齿的数量，决定了齿轮的传动比例。
2.模数：模数是齿轮齿距与齿数的比值，是描述齿轮尺寸的重要参数。
3.压力角：齿轮齿与轴线间的夹角，影响齿轮的传动效率和载荷能力。
4.齿宽：齿轮齿的宽度，决定了齿轮的承载能力。
四、齿轮的工作原理齿轮传动是通过齿轮齿的啮合来实现动力传递的。
齿轮齿的啮合产生了转矩和转速的变化，使得齿轮能够实现不同的传动需求。
五、齿轮的应用领域齿轮广泛应用于各种机械装置中，如汽车、船舶、飞机、工业生产线等。
齿轮传动具有传递效率高、传动精度高等特点，被广泛应用于各个行业。
六、齿轮的设计与制造齿轮的设计与制造涉及到齿轮传动的计算、选型、绘图、加工等环节。
通过对齿轮的设计与制造，可以满足不同传动需求和工作环境的要求。
七、齿轮的维护保养齿轮在使用过程中需要进行定期的维护保养，包括齿轮的润滑、检查齿轮磨损情况、更换磨损严重的齿轮等。
合理的维护保养可以延长齿轮的使用寿命和保证传动效果。
八、齿轮的故障和排除齿轮在使用过程中可能会出现故障，如齿面磨损、齿轮断裂等。
针对不同的故障情况，可以采取不同的排除方法，如修复磨损齿面、更换断裂齿轮等。
齿轮知识点总结大全一、齿轮的定义齿轮是一种机械传动元件，由一个或多个齿轮组成，用于传递动力和转速。
它们通常是金属制成，具有一定的硬度和耐磨性，可在高速运动和高负荷下可靠地工作。
二、齿轮的分类1. 按齿轮轴的位置划分：（1）平行轴齿轮：齿轮轴线平行。
（2）垂直轴齿轮：齿轮轴线成直角。
（3）斜齿轮：齿轮轴线不平行也不相交。
2. 按齿轮的形状划分：（1）圆柱齿轮：齿轮齿的咬合线为直线。
（2）锥齿轮：齿轮齿的咬合线为斜线。
（3）蜗杆齿轮：由蜗杆和蜗轮组成。
3. 按齿轮齿数划分：（1）小齿轮：齿数较少。
（2）大齿轮：齿数较多。
4. 按齿轮传动形式划分：（1）齿轮齿和链轮齿。
（2）齿轮和滚子链传动。
5. 按齿轮副的类型划分：（1）外啮合齿轮副。
（2）内啮合齿轮副。
（3）混合啮合齿轮副。
三、齿轮的参数1. 齿轮的模数（m）：模数是齿轮齿数和齿轮直径的比值，常用来确定齿轮的大小。
2. 齿轮的齿数（z）：齿数是齿轮上齿的数量，齿数与模数和齿轮直径有直接关系。
3. 齿轮的齿宽（b）：齿轮齿的宽度，影响齿轮的承载能力。
4. 齿轮的分度圆直径（d）：分度圆直径是齿轮上齿的根部圆与齿轮轴线的距离。
5. 齿轮的法向齿距（P）：同一齿轮上相邻两个齿的顶部和底部之间的距离。
6. 齿轮的齿面硬度：齿轮齿面的硬度应适中，以保证齿面耐磨和承受载荷。
四、齿轮的原理1. 齿轮的啮合原理：两个啮合的齿轮之间，齿与缝的形状是特定的，称为啮合曲线，其形状决定了齿轮的传动特性。
2. 齿轮的传动比：传动比是驱动轮和从动轮的转速之比，可以通过齿轮的齿数比来计算。
3. 齿轮的传动效率：齿轮传动的效率是指输入功率和输出功率的比值，取决于齿轮的设计和加工质量。
4. 齿轮的传动稳定性：齿轮传动的稳定性受制于载荷和齿轮的设计，有时需要采取一定的减振和降噪措施。
5. 齿轮的传动可靠性：齿轮传动的可靠性是指在一定时间内不发生故障的能力，取决于齿轮的材料和制造工艺。
渐开线标准直齿齿形：轮齿的轮廓线就是渐开线。
一：基本概念介绍渐开线：将一端系有铅笔的线缠在圆筒的外周上，然后在线绷紧的状态下将线渐渐放开。
此时，铅笔所画出的曲线即为渐开曲线。
圆筒的外周被称为基圆。
一个示例：8齿渐开线齿轮示例。
将圆筒8等分后，系上8根铅笔，画出8条渐开曲线。
然后，将线向相反方向缠绕，按同样方法画出8条曲线，这就是以渐开曲线作为齿形，齿数为8的齿轮。
当直线沿一圆周作相切纯滚动时，直线上任一点在与该圆固联的平面上的轨迹k0k，称为该圆的渐开线。
渐开线的性质(1)直线NK = 曲线N K0(2) 渐开线上任意一点的法线必切于基圆，切于基圆的直线必为渐开线上某点的法线。
与基圆的切点Ｎ为渐开线在ｋ点的曲率中心，而线段NK是渐开线在点ｋ处的曲率半径。
(3)渐开线齿廓各点具有不同的压力角，点Ｋ离基圆中心Ｏ愈远，压力角愈大。
(4)渐开线的形状取决于基圆的大小，基圆越大，渐开线越平直，当基圆半径趋于无穷大时，渐开线成为斜直线。
（故齿条的齿轮廓线为斜线）(5)基圆内无渐开线。
渐开线的方程式rk为渐开线再任意点K的向径。
模数：模数是决定齿大小的因素。
齿轮模数被定义为模数制轮齿的一个基本参数，是人为抽象出来用以度量轮齿规模的数。
目的是标准化齿轮刀具，减少成本。
直齿、斜齿和圆锥齿齿轮的模数皆可参考标准模数系列表。
分度圆上的齿距p对Π的比值称为模数，用m表示，单位为mm，即m=p/Π，已标准化。
模数是齿轮的主要参数之一，齿轮的主要几何尺寸都与模数成正比，m越大，则齿距p越大，轮齿就越大，轮齿的抗弯能力就越强，所以模数m又是轮齿抗弯能力的标志。
不同模数的轮齿大小对比。
分度圆：为了便于设计、制造及互换，我们把齿轮某一圆周上的比值规定为标准值(整数或较完整的有理数)，并使该圆上的压力角也为标准值，这个圆称为分度圆，其直径以d表示。
因轮齿分度圆上的齿槽宽e=齿厚s。
故s=e=Πd/2z，故p=2s=2e=Πd/z。
齿轮基础知识大全目录1. 内容简述 (3)1.1 齿轮简介 (3)1.2 齿轮的重要性 (4)1.3 齿轮应用领域 (5)2. 齿轮基础原理 (6)2.1 齿轮咬合原理 (7)2.2 齿轮传动的特点 (8)2.3 齿轮传动的分类 (9)3. 齿轮材料 (10)3.1 材料选择依据 (11)3.2 常见齿轮材料 (12)3.3 材料性能特点 (13)4. 齿轮设计与制造 (14)4.1 齿轮设计过程 (16)4.2 齿轮加工技术 (17)4.3 齿轮热处理工艺 (19)5. 齿轮精度与检测 (20)5.1 齿轮精度要求 (22)5.2 齿轮检测方法 (23)5.3 齿轮误差分析 (24)6. 齿轮失效分析 (25)6.1 齿轮常见失效形式 (27)6.2 失效原因分析 (28)6.3 失效预防措施 (29)7. 齿轮传动系统 (31)7.1 齿轮传动系统组成 (32)7.2 齿轮传动系统设计 (32)7.3 齿轮传动系统优化 (34)8. 齿轮润滑与维护 (35)8.1 齿轮润滑原理 (36)8.2 润滑油选择与管理 (38)8.3 齿轮维护与保养 (39)9. 特殊齿轮 (41)9.1 蜗轮蜗杆 (42)9.2 行星齿轮 (43)9.3 斜齿轮和园弧齿轮 (45)10. 实践案例分析 (46)10.1 齿轮应用案例 (48)10.2 故障诊断案例 (48)10.3 设计优化案例 (49)11. 未来趋势 (51)11.1 计算机辅助设计 (52)11.2 数字控制加工 (53)11.3 节能与绿色制造 (54)1. 内容简述将对齿轮的分类进行详细介绍，包括按齿形、齿数、传动方式等进行分类的方法。
阐述齿轮的基本原理，如啮合原理、传动原理等，帮助读者理解齿轮的工作机制。
本文档还将介绍齿轮的设计方法，包括设计准则、步骤和注意事项等，以培养读者的设计能力和实践经验。
介绍齿轮的制造工艺，如切削加工、热处理等，以及各种工艺的优缺点和适用范围。
齿轮设计基础知识点总结齿轮是一种常见的运动传动装置，广泛应用于各个行业的机械设备中。
它的设计涉及到许多基础知识点，下面将对齿轮设计的基本原理、齿轮参数和齿轮制造工艺等方面进行总结。
1. 齿轮的基本原理齿轮是通过齿与齿之间的啮合来传递动力和转动运动的。
它主要由两个部分组成，一个是主动轮，另一个是从动轮。
主动轮通过齿与从动轮的齿相互咬合，在外力的作用下产生相应的转动。
2. 齿轮的参数齿轮设计中常用的参数有模数、齿数、压力角等。
模数是齿轮齿槽的尺寸参数，用于表示齿轮的大小；齿数表示齿轮上的齿的数量，对于同样的模数，齿数越多，齿轮越小；压力角是齿轮齿条与齿轮中心线的夹角，直接影响齿轮传动的精度和传动效率。
3. 齿轮的啮合方式齿轮的啮合方式主要分为外啮合和内啮合两种。
外啮合是指齿轮齿条的外侧相互啮合，常见于汽车和机械工程中；内啮合是指齿轮齿条的内侧相互啮合，常见于工业机器人和飞机发动机等高速设备中。
4. 齿轮的传动比齿轮的传动比是指主动轮转动一圈时，从动轮转动的圈数。
齿轮的传动比可以根据齿数的比值计算得出，传动比越大，从动轮的转速越快，转矩越小。
5. 齿轮制造工艺齿轮的制造工艺一般包括齿形设计、齿轮加工和齿轮热处理等步骤。
齿形设计是根据齿轮的传动要求和参数进行计算和绘制；齿轮加工包括铣削、滚齿、切割等工艺，用于加工齿轮的齿条；齿轮热处理是通过加热和冷却工艺，提高齿轮的硬度和耐磨性。
总结：齿轮设计是机械工程领域中的基础知识，涉及到许多方面的内容。
本文对齿轮的基本原理、参数、啮合方式、传动比和制造工艺等进行了总结，希望能对读者了解齿轮设计提供一定的帮助。
在实际的齿轮设计过程中，还需要结合具体的工程要求和实际情况进行综合考虑和分析，以确保设计的齿轮具有良好的传动效果和可靠性。
对于齿轮制造企业和机械工程师来说，深入了解齿轮设计基础知识，不断学习和创新，将有助于提高工作效率和产品品质。
第一章齿轮的种类及应用范围第一节齿轮的种类齿轮传动是目前机械传动中应用最广泛、最常见的一种传动形式。
齿轮用它的轮齿来传递力矩和运动、变换运动的方向、指示读数及变换机构的位置等。
齿轮按轮齿齿廓曲线，可分为渐开线、摆线、圆弧线、双圆弧线齿轮等。
按其外形，可分成圆柱齿轮、锥齿轮、蜗杆蜗轮、鼓形齿轮、非圆齿轮等。
按其传动形式，又可分为平行轴传动、相交轴传动及交错轴传动。
第二节齿轮的应用范围及特点齿轮的分类、应用及特点见表1』11-2概传动形成分类齿绘形状主妾特点传动直齿圈柱齿炖传动内呦合＜丨＞芮轮拍线互相¥tr：a＞两轮转动方向相同：心》轮检的齿长方向与齿轮轴皴互相平行斜齿関柱齿絵传动两轴屮厅的齿轮传动外咕合内除合仃〉轮凶齿tc方向线勺古轮蜻线幘斜一个曲度：(2＞与直齿風柱齿轮传动枷比.同时帼合的齿數壇莎•传功屮憶.传建的扭矩也比较大；竹＞运转时存在轴向力：＜4＞2DTtt造比直齿Ifl柱齿晁IM 些人7歯轮传动&«!与齿*传动直齿形斜齿形＜1＞A有斜齿■柱齿轮的优点•同时・运转时不产生轴向力：«2＞适用千传谨功率大•需作正反向运转的机枸中：(3＞加T制造比斜齿同柱齿轮麻饭仃＞把古轮直屋无眼披大便彤成古歩,所以它是员柱也轮的一冲料例；〈2＞可以用東把St转运动受为言线运动，也可以把直线;运功变成为旋传运动也牠形状 主形式 吞轴平斤的齿轮竹功门［目肋常视的非制齿驼h 代国形 印爾帮两甘：主功轮绅速特幼时从或轮可以丈辺有烦I ♦的不罢速转坊孑 门）此种怙功参见用干H 动亿机构直齿聊齿轮传劝R 粕柑戏的桂齿轮件功荻古够齿轮传切英齿嬪齿轮竹切门1两轮抽线招交于帚应和.殆交 釣工有三fh 工a 90"工■ 90。
（正 交）I X<9（P I 心）靛曲也战询延长毁逼11第顶血（】1絶齿齿找呈斜向•或者说.齿歧 的M长找干遍过伶顶贞••而斥与臬一 囲捋切； <21两轮W9方嵐昨 反 11）轮齿齿统呈開菟形;迂1两轮镖就定椁$・镖睫方向尤 反； 1D 与■齿需优牠气点畔氏・曰附 歩30峽倉的色矽》•事•恃切平诵.传 道知矩较大R •轴文叉的齿K 气功交V•轮爭吿转传劝X 』两轮躺哎干在冋一平面I •或 □倉交事、取笛是垂豊交错；d ）两轮的■眾兔可以帷尊.也可 以不构为= "，两轮镖叙方向可以悴冋•也可 以不档曰竭杆竹切"■蜗秆轴找与館轮辂绘底至直交可以丈现大的传功比.铸渤亍稔.呼声小•玄Hg ；<3>^功毀本丹低•纲开线速嗟受 一定国制wss 方向誓［」与號齿擋世乱恰圳牢山”荐岫更甲稳可■•”小第三章齿轮加工方法及工艺过程第一节齿轮加工方法一、齿轮常用材料及其力学性能齿轮的轮齿在传动过程中要传递力矩而承受弯曲、冲击等载荷。
