除油-气浮-AO-膜池工艺处理芳烃含油污水实例及优势分析石油化工企业含油污水具有水量波动大、水质波动频繁、污染物成分非常复杂的特点,其中含有大量的油、硫化物、挥发酚等有毒有害物质,COD和氨氮的含量也较高。
该污水使用常规方法难以处理,而直接排放将对环境造成极大的危害。
现今环保要求日趋严格,国家倡导循环经济,回用已成为石化行业污水处理的主流,也是降低吨油水耗和实现企业节水减排行之有效的措施。
芳烃含油污水处理工艺的正确选择,是关系到污水处理装置能否正常运行的关键,也是控制投资实现经济运行的关键。
关于该含油废水的处理,国内外已有不少报道,目前通常采用“隔油气浮生化”处理工艺。
根据近年来对石油化工类企业污水处理场的调研结果,介绍了宁波中金石化有限公司芳烃含油污水的处理工艺,该工程采用除油-气浮-A/O-膜池的处理工艺。
实际运行结果表明,该工艺可以有效地处理芳烃含油污水,出水能够达到厂区循环水补水水质要求。
COD平均去除率达到96.9%,氨氮的平均去除率达到99%,总氮的平均去除率达到72%。
出水油质量浓度在1 mg/L以下,硫化物质量浓度在0.2 mg/L以下。
本案例可为今后类似项目工艺方案选择和确定提供参考。
1污水来源与水质污水来源为宁波中金石化有限公司芳烃项目含油污水。
污水水量为300 m3/h(7 200 m3/d)。
本项目共设两个污水进水调节罐,调节罐实际进水水质从2017年1月1日到2017年4月30日共120 d内实测数值范围、日平均值及工程设计的进水水质见表 1。
表 1 芳烃含油污水监测进水水质及设计进水水质(左右滑动,查看更多)项目调节罐1 调节罐2 平均值设计值pH 8.4~11.1 8.8~10.7 9.75 6~9油/(mg·L-1) 5.74~198.43 7.87~344.59 49.88 ≤500COD/(mg·L-1)145~1 234 236~1 263 447.7 ≤800NH3-N/(mg·L-1) 5.3~55.18 13.05~47.59 25.71 ≤50总氮/(mg·L-1)10.7~65.26 15.06~58.97 38.65 ≤80硫化物/(mg·L-1) 0.05~31.28 0.03~46.93 4.01 ≤20温度/℃20~35 20~35 30 ≤40悬浮物/(mg·L-1)55~157 60~148 85 ≤200挥发酚/(mg·L-1)16~57 22~66 27 ≤30由表1可以看出,设计所取的主要污染指标满足实际运行控制。
1m3/d工业废水处理设备设计方案目录一、概况 (2)1.1工程概况 (2)1.2 设计原则 (2)1.3 设计依据及标准 (2)1.4 编制范围 (3)第二章污水处理工艺 (3)2.1 污水处理规模及水质 (3)2.1.1处理规模 (3)2.1.2 设计水质 (3)2.2 治理目标 (4)2.3 MDL工艺流程图 (4)2.3 MDL工艺特点 (4)第三章工艺设计 (5)3.1格栅井 (5)3.2混合污水调节池 (5)3.3波纹板隔油池 (5)3.4电氧化反应器 (5)3.5气浮池、溶气罐 (6)3.6核桃壳过滤器 (6)3.7纤维球过滤器 (6)3.8精密过滤器 (6)3.9活性炭过滤器 (7)第四章主要构筑物设计参数 (7)第五章设备清单 (9)一、概况1.1工程概况根据业主提供污水来源为:润滑油裂解的废液,设备冷却水,洗车水和地面冲洗水,如不处理直接排放将对周围的环境造成污染,本公司根据该项目的污水水质、水量,选用合适工艺,使污水出水达到排放标准。
必须选用MDL一元化污水处理设备装置。
1.2 设计原则1、严格执行国家和当地政府有关环境保护的各项规定,确保各项出水指标达到国家及广东省有关污染物排放标准。
2、采用目前国内成熟、实用的处理工艺、稳定可靠地达到治理目标要求。
3、在上述原则下,做到工程投资省,运行费用低,占地面积小等。
4、工程造价合理,设备使用寿命长。
整体规划协调布置,整体外形布置美观。
5、操作管理方便,技术路线简单明了。
6、妥善处置剩余污泥和设备运行噪声,不产生二次污染。
7、安全措施得当,避免隐患。
1.3 设计依据及标准(1)甲方提供的水量、水质,厂区场地情况等有关设计原始资料及要求(2)《中华人民共和国环境保护法》(1989年12月)(3)《广东省水污染物排放限值》(DB44/26-2001)中的一级标准(4)《室外排水设计规范》(GB50014—2006)(5)《恶臭污染物排放标准》(GB14554-93)(6)《建筑结构荷栽设计规范》(GB50009—2001)(7)《泵站设计规范》(GB/T50265—97)(8)《建筑给水排水设计规范》(GB50015-2003)(9)《厂矿道路设计规范》 (GBJ22—87)(10)《工业企业设计卫生标准》(GBZ1—2002)(11)《建筑结构荷载设计规范》(GB50009—2001)(12)《给水排水工程结构设计规范》(GB5 0069—2002)(13)《混凝土结构设计规范》(GB50010—2002)(14)《建筑抗震设计规范》(GB50011—2001)1.4 编制范围1、本技术方案包括污水处理站内治理工程、工艺设计、土建设计、管道工程、设备及安装工程、电气工程、站内给排水工程设计。
方案整体工艺流程如下:出水加药污泥污水处理量3 m3/h。
污水经由调节池隔油调节池提升进入混凝加絮凝装置,依次投加PAC和PAM。
充分进行混凝、絮凝反应。
经混凝、絮凝反应好后的废水进入高效组合气浮,除去大部分油和SS,出水达标排放,如水质不达标可再经过石英沙过滤罐和活性炭过滤罐后出水达标排放。
高效组合气浮浮渣排到污泥储池,由气动隔膜泵打到厢式压滤机压滤脱水,泥饼外运处理。
设备清单1、污水提升泵功能:提升污水进混凝加絮凝装置。
数量: 2台(一备一用)技术参数:流量: 3 m3/h扬程: 10m功率: 0.5 Kw说明:污水提升泵为潜污泵,配耦合装置。
2、混凝加絮凝装置功能:污水在这里稀释、混凝、絮凝反应。
数量: 1个尺寸:φ1 m×1.2m水力停留时间: 10min材质:碳钢防腐3、PAC加药装置功能:配置、投加硫酸铝溶液。
数量: 1套材质: S304不锈钢说明:由溶药罐,储药罐,扶梯,平台,加药泵,流量计组成。
溶药罐带搅拌机,按投加浓度配置好药剂后流到储药罐,由加药泵投加到混凝加絮凝装置。
加药泵采用进口气动隔膜泵,最大流量500L/h,最大出口压力0.7MPa。
溶药罐尺寸:φ0.8m×0.8m储药罐尺寸:φ1.0m×1.0m有效容积: 0.7m3硫酸铝配置浓度: 20%硫酸铝投加量: 3000mg/L (150 L/h)供加药时间: 4.5h4、PAM加药装置功能:配置、投加PAM溶液。
数量:1套材质: S304不锈钢说明:由溶药罐,储药罐,扶梯,平台,加药泵,流量计组成。
溶药罐带搅拌机,按投加浓度配置好药剂后流到储药罐,由加药泵投加到混凝加絮凝装置。
加药泵采用进口气动隔膜泵,最大流量500L/h,最大出口压力0.7MPa。
溶药罐尺寸:φ0.8m×0.8m储药罐尺寸:φ1.0m×1.0m有效容积: 0.7m3PAM配置浓度: 0.1%PAM投加量: 5 mg/L (50L/h)供加药时间: 12h5、污泥储池功能:储存污泥。

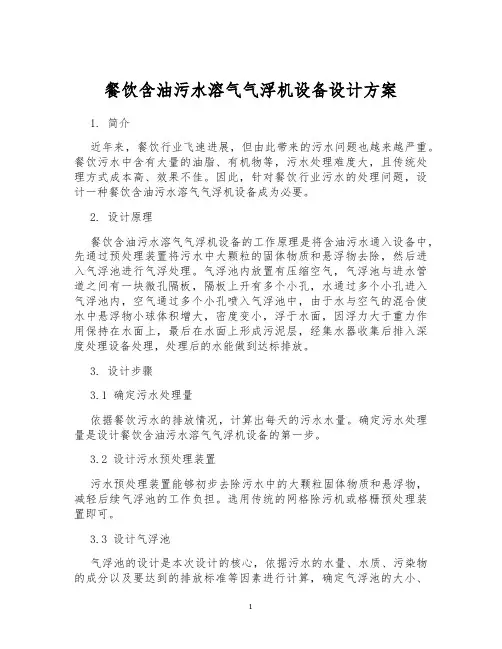

含油废水气浮处理方案
含油废水是指在石油开采、储运、加工等过程中所产生的废水
中含有石油污染物的水体,它的环境影响极大,同时也对人类健康
造成极大的威胁。
因此,对含油废水进行处理越来越受到关注。
目前,气浮处理技术作为一种高效、经济、稳定的废水处理技术,得
到了广泛应用。
本文将对含油废水气浮处理方案进行详细分析。
一、气浮处理技术简介
气浮技术是一种利用气泡浮力将悬浮物从水体中去除的废水处
理技术,其工作原理是在水中注入压缩空气,形成大量微小的气泡,利用气泡浮力将悬浮物带上水面,形成泡沫层。
泡沫层经过清除装
置清除后,残余水通过管道排出。
气浮技术具有投资费用低、操作
维护简单等优点,被广泛运用于废水处理领域。
二、含油废水气浮处理方案
含油废水气浮处理流程
含油废水气浮处理主要分为预处理、氧化和气浮三个阶段。
1. 预处理:含油废水中所含的石油污染物一般具有高密度、高
黏度和难以分离的特点,因此需要进行预处理。
预处理一般采用加
热和搅拌两种方式。
加热可以使石油污染物易于溶解,加速分离;
搅拌则可使石油污染物与水体充分混合,提高其分离效果。
2. 氧化:在预处理后,可以采用氧化方式将有机物分解成无机物,以便更好地进行气浮处理。
常用的氧化剂有臭氧、过氧化物和。
含油废水气浮处理方案清晨的阳光透过窗户洒在桌面上,一杯热咖啡在旁边冒着蒸腾的热气,笔尖轻触着纸面,思绪如流水般涌现,关于含油废水气浮处理方案的想法随之铺展开来。
一、项目背景想象一下,一座庞大的炼油厂,每天产生大量含油废水,如果不经处理直接排放,那将会对周围的环境造成多大的污染。
因此,如何高效处理这些废水,成为了一个亟待解决的问题。
二、技术原理气浮法,顾名思义,就是利用气体将油珠带到水面,实现油水分离的一种方法。
这个过程有点像我们在水中加入洗涤剂,让油污浮到水面,然后撇去油层。
原理。
不同的是,气浮法采用的是微小气泡,这些气泡与油珠结合,使油珠更容易浮到水面。
三、方案设计1.废水预处理废水进入预处理系统,经过格栅,去除较大的悬浮物和杂质,防止后续设备堵塞。
然后,通过调节池对废水进行水质水量调节,确保处理效果稳定。
2.气浮设备选型根据废水含油量、处理规模等因素,选择合适的气浮设备。
设备包括气浮池、溶气系统、刮渣机等。
其中,溶气系统负责产生微小气泡,是实现气浮效果的关键。
3.药剂添加在气浮过程中,添加适量的絮凝剂和助凝剂,有助于提高油珠的浮选效率。
药剂的选择和添加量需要根据废水成分和实验数据来确定。
4.气浮效果监测通过在线监测仪表,实时监测气浮效果,包括油珠浮选速度、浮选效率等。
一旦发现异常,及时调整工艺参数,确保处理效果。
四、运行维护1.定期检查设备运行状态,包括溶气系统、刮渣机等,确保设备正常运行。
2.根据废水成分和处理效果,适时调整药剂添加量。
3.定期清洗气浮池,防止油污积累影响处理效果。
4.做好设备维护保养工作,延长设备使用寿命。
五、效益分析1.经济效益采用气浮法处理含油废水,具有较高的处理效率,降低了处理成本。
同时,回收的油品可以再次利用,创造一定的经济效益。
2.社会效益有效解决了含油废水污染问题,保护了生态环境,符合我国可持续发展战略。
3.环境效益减少了废水中的污染物排放,提高了水资源利用率,有利于实现水资源循环利用。
含油污水气浮处理方案一、方案背景随着工业化进程的不断加快,很多行业产生大量的含油污水。
这些含油污水对环境造成了严重的污染,需要采取有效的处理方法。
气浮技术作为一种常用的污水处理技术,被广泛应用于含油污水处理方面。
本文旨在探讨一种高效的含油污水气浮处理方案。
二、方案介绍1. 工艺原理含油污水气浮处理工艺是基于气浮现象,通过将空气注入污水中形成气泡,利用气泡浮力将悬浮在水中的油污物质浮起,从而达到分离的目的。
该工艺具有处理效率高、占地面积小、操作简便等优点。
2. 设备配置(1)气浮池:气浮池是气浮系统的核心设备,用于接收并处理含油污水。
污水经过预处理后,进入气浮池,在池内注入空气并加入絮凝剂,形成气泡并将悬浮物浮起,通过污水流动和气泡浮力的作用,实现油水分离。
(2)絮凝剂投加系统:为了增加污水中悬浮物颗粒的粒径,提高气泡与悬浮物之间的接触机会,需要投加絮凝剂。
絮凝剂可以选择有机絮凝剂或无机絮凝剂,具体根据污水的特性确定。
(3)气源系统:气源系统用于提供注入气浮池中的空气,可以采用压缩空气或纯氧。
压缩空气成本低,但纯氧注入能提高气泡的产生效果,具体选择根据处理效果和经济性权衡。
(4)溢流槽:为了控制气泡在气浮池中的停留时间,防止气泡过多或过大而影响气泡浮力,需要在气浮池上设置溢流槽,用于调节气泡的排放。
(5)沉淀池:气浮池中的浮渣通过溢流槽排出,进入沉淀池进行二次沉淀,以达到更好的水质要求。
三、方案优势1. 高效处理:气浮处理工艺能够有效去除含油污水中的悬浮物和油脂,处理效果显著,达到环保排放标准。
2. 占地面积小:相比传统的生化处理工艺,气浮处理工艺所需设备较少,占地面积小,适合在场地有限的情况下使用。
3. 操作简便:气浮处理工艺具有操作简便、自动化程度高的特点,减少了人工干预的需求,降低了操作难度和人力成本。
四、方案应用1. 石油化工行业:石油化工生产过程中产生大量含油废水,采用气浮处理工艺能够有效去除废水中的油脂和悬浮物,保护环境。
WORD格式.整理版优质.参考.资料****金属金属制品厂含油废水处理工程设计方案及报价****环保工程有限公司二零一三年十二月目录工程概况 (3)第一章设计废水基本情况 (3)1、设计废水水量 (3)2、设计依据及标准 (5)3、设计原则 (6)4、工程设计范围 (6)第二章、废水处理工艺流程及说明 (7)1、废水处理工艺流程及说明 (7)2、废水处理单元 (10)3、预期处理效果 (14)第三章人员编制与运行管理 (15)第四章土建与电气工程设计 (15)1、土建工程设计 (15)2、工艺管道设计 (16)3、电气工程设计 (17)第五章给排水与消防 (17)第六章工程概算 (17)第七章建议及工程配套服务 (19)**** 金属制品厂2m3/d 废水处理工程设计方案工程概况**** 金属制品厂** 镇工业区上城路211 号,占地面积约5452.6m2,拥有年产不锈钢毛细管80t 、毛衣针80t 的生产能力。
主要原材料为不锈钢钢带,钢带通过卷管焊接、拉拔、打尖、抛光清洗等工序得到成品毛衣针。
打尖后的毛衣针在化学抛光过程中产生抛光废水,该废水主要含CODc、r 表面活性剂、石油类、SS。
根据相关环保规定,该废水不能直接排放,应进行处理,参考达到《城市污水再生利用工业用水水质》GB/T 19923-2005 中表1—再生水用作工业用水水源的水质标准后,循环使用。
现**** 金属制品厂委托**** 环保工程有限公司进行该废水处理工程的方案编制,公司根据企业实际,结合同类型废水的成功处理案例,提出本次设计方案,供企业及相关部门决策参考。
第一章设计废水基本情况1、设计废水水量根据企业提供资料,在生产过程中,不锈钢毛细管经拉拔、切割、打尖后后得到毛衣针,为提高毛衣针的表面光亮度,毛衣针需采用光亮剂进行化学抛光,会产生抛光废水,该废水主要特点是含有矿物油拉拔过程膜孔要拉拔油润滑)、表面活性剂,可生化性差,由于生产的间歇性,排放为间歇排放,废水量少,每天产生量为1t/d,主要污染物为coD r、表面活性剂、石油类、SS综合考虑污水排放的间歇性,取负荷波动系数为2,污水设计流量见表1-1 :表1-1 污水处理设计流量废水进水水质根据环评工程分析结果确定,设计出水水质参照《城市污水再生利用工业用水水质》GB/T 19923-2005中表1—再生水用作工业用水水源的水质标准中洗涤用水要求、《含油污水处理技术规范》HJ 580-2010中现行含油废水处理技术水平、企业毛衣针抛光用水的实际工艺要求综合确定,抛光中需要表面活性剂,因此抛光用水对表面活性剂含量要求不严,不列为回用水控制指标。
含油废水气浮处理方案一、含油废水气浮处理方案含油废水是指产生在石化、化肥、纺织、印染、食品、制药等行业中过程废水,经过处理后不合规排放的废水。
含油废水中主要污染物是油类物质,因此除油是处理含油废水的核心问题。
气浮法作为一种有效的除油方法,已广泛应用于含油废水处理中。
气浮法的基本原理是利用气泡的浮力作用使废水中的油类颗粒上升到水面,形成浮渣,从而实现除油。
气浮法可分为压力气浮法和自然气浮法,具体应根据实际情况确定。
二、气浮池设计1. 池体尺寸气浮池的池体尺寸应根据处理量、泥浆载体、废水特性等进行设计。
一般来说,池宽:池长=1:3到1:6之间比较合适。
2. 排泥口设置气浮池排泥口一般设置在池体一侧中央,排泥口的高度应比水面略低,以保证有效排泥。
3. 进出水口设置进水口应设置在池体中部,水流经设置的沉降板后再进入气浮池,出水口应设置在池体一端,废水经过气浮、沉淀、造浊三个环节后排出。
4. 气浮系统设计气浮系统由三部分组成:气体输送、气泡生成和水体混合。
气体输送管道的直径应根据吹气量和气体密度等因素进行设计,气泡生成设备的设计应以能够均匀产生气泡为前提,采用振荡式压缩空气发生器或排气式泡塔均可。
三、操作流程1. 进水前处理:将含油废水经过初处理后,去除过大的固体杂质和沉淀物。
2. 进气浮池:废水进入气浮池中,通过出水口排放。
3. 气泡生成:将压缩空气经过调节后送入发生器中产生气泡。
4. 气泡与水体混合:气泡与含油废水混合,将油类物质聚集形成浮渣,并浮至水面。
5. 浮渣处理:浮渣通过排油板排入排泥口排出。
6. 出水处理:经过气浮、沉淀和造浊三个环节处理后,经过出水口排放合规水体。
四、注意事项1. 运行过程中应根据废水特性和处理量进行在线监测和控制。
2. 废水中含有盐酸等强酸物质时,应适当调节水质pH值。
3. 进气浮池前,应对废水进行预处理,去除杂质和固体颗粒,以避免造成气泡堵塞。
4. 废水中含有高浓度有机物质时,应采用化学沉淀和生化处理等工艺,再进行气浮处理。
