大连市金州新区上学期初三物理期末试卷及答案

2019-2020学年大连市九年级（上）期末物理试卷一、选择题（每小题2分，共28分，第1-11题每小题只有一个正确答案；第12-14题，每小题至少有两个选项正确）1．下列用电器中，电功率大约在15W左右的是（）A．电热水器B．微波炉C．洗衣机D．节能灯2．PM2.5是指大气中直径小于或等于25μm的颗粒物，是造成雾霾天气的主要原因，它和电子、原子核、分子等粒子一起按照空间尺度由大到小排序，正确的是（）A．PM2.5、分子、原子核、电子B．分子、PM2.5、原子核、电子C．分子、原子核、PM2.5、电子D．分子、原子核、电子、PM2.53．下列做法中，符合安全用电要求的是（）A．将开关安装在灯具和中性线（零线）之间B．发生触电事故时，首先切断电C．家中空气开关跳闸（断开）后马上将其闭合D．在高压线附近的空地放风筝4．对下列常见现象的分析，合理的是（）A．摩擦生热，是通过做功的方式改变内能B．围火取暖，是通过做功的方式改变内能C．雾霾弥漫，是因为分子在不停地运动D．雪花纷飞，是因为分子之间有排斥力作用5．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管带的是正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷6．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关7．岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，下列电路图能实现上述目标的是（）A．B．C．D．8．在探究“并联电路干路电路与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是（）A．始终用小量程测支路和干路电流B．始终用大量程测支路和干路电流C．用小量程测支路，用大量程测干路D．大小量程都可以9．如图所示，将标有“6V，6W”的灯泡L1和“6V，12W”的灯泡L2串联接在9V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮10．小勇在探究“水吸热多少与水的质量是否有关”的实验中，选择初温相同的水做实验，记录的实验数据如表．根据表中数据可得出“水吸热多少与水的质量有关”的结论，则从表中提取的能得出该结论的信息是（）B．升高温度相同，水的质量与水吸热多少成正比C．升高温度相同，水吸热多少与水的质量的比值为定值D．升高温度相同，水的质量变化，水吸热多少也变化11．如图所示电路，电电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路12．柴油机压缩冲程的压缩过程中，气缸内气体的（）A．内能增大B．质量增大C．密度增大D．温度升高13．如图所示，电电压不变，闭合开关S，当滑动变阻器滑片P向右移动（）A．电流表A1示数变小B．电流表A2示数变小C．R1的电功率变小D．电压表V示数与电流表A1示数比值不变14．如图甲所示电路中，电电压为12V，R1为定值电阻，R2为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图象．则下列说法正确的是（）A．当电流为0.2A时，变阻器的功率最小B．当电流为0.2A时，变阻器的滑片在a端C．R1的电阻值是10ΩD．滑片从a端滑到b端，变阻器两端的电压先变大后变小二、填空题（每小题2分，共20分）15．家庭电路中，保险丝会在电流过大时熔断，导致干路电路过大原因有和．16．在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将内能转化为机械能的是冲程；常用水给内燃机降温，是因为水的比较大．17．教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将．（选填“变大”、“不变”或“变小”）18．有些材料如硅、锗等，其导电性能介于导体和绝缘体之间，被称作；用材料制作输电线，就可以避免电能损耗．（选填“半导体”或“超导”）19．LED灯是发光二极管中的一种，发光二极管发光的效率要比普通白炽灯的发光效率（选填“高”或“低”）；小明家中有4盏“220V，5W”的LED灯，1度电可供这些灯同时正常工作小时．20．如图所示，电能表的示数是kW•h；接在这种电能表上的用电器的总功率不能超过W．21．如图所示，供电设备和居民住宅间需要很长的导线连结．如果长导线电阻为R，住宅的两端电压为U，住宅用电的总功率为P，那么通过长导线的电流为；长导线上损失的电功率为．（用字母表示）22．如图是某同学做“气体扩散”的实验装置，甲、乙两个瓶子中，一个装有红棕色的二氧化氮气体，一个装有空气．已知二氧化氮的密度大于空气的密度，则瓶中装有二氧化氮气体．抽掉玻璃板后，过一段时间，两个瓶子中的气体颜色基本一致，说明气体分子是不停地的．23．如图所示的电路，有几根导线尚未连接，请用笔画线代替导线补上、要求：（1）两灯泡并联；（2）电流表测灯L的电流；1（3）电流表接较大的量程．24．请用笔画线代替导线，将图中的元件正确的连入图中．三、计算题（共20分）25．如图所示，定值电阻R1和R2串联，R1阻值为10Ω，电电压为6V．开关S闭合后，电流表示数为0.1A．试求：（1）R2的阻值；（2）R1的电功率．26．某家庭用燃气热水器将质量为100kg，温度为20℃的自水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）该热水器工作时的效率．27．如图所示，为某校师生自制一台电烘箱的简化电路，R1和R2均为电热丝且电阻值稳定，当开关S1、S2都闭合时为高温档，只闭合S1为低温档．电电压恒为220V，R2阻值为55Ω，低温档时电流为2A，试求：（1）电热丝R1的阻值；（2）电烘箱在高温档时电路中的电流；（3）电烘箱在高温档正常工作时1min可产生的热量．四、简答题（每小题3分，共6分）28．使用打气筒给自行车轮胎打气，当多次快速压下活塞后，用手接触打气筒底部感到烫手．请解释打气筒底部烫手的原因．29．小明晚上开台灯做作业，由于天气很热，小明把家里的空调打开，他发现台灯明显变暗了，这是为什么？请你解释这个现象．五、综合题（共16分）30．小强在“比较不同物质吸热能力”的实验中．（1）如图所示，组装好器材，小强准备在同一个烧杯中分别装入质量相等、初温为20℃的水喝没有，分前后两次用同一盏酒精灯加热．要完成该实验，除图甲所示器材外，还需要的测量工具是和．（2）实验中记录数据如表（m煤油=m水）①根据表格中的数据，得出结论：的吸热能力强．②从表格中提取的能得出该结论的信息是：．（3）在对实验进行反思时，小强认为原方案存在酒精灯加热不均匀，两次加热耗时长等缺点，并且不便于同时比较水和煤油升温的快慢．因此改进方案并设计了图乙所示的装置．该方案除克服了上述缺点外，还优于原方案设计是：．31．小车探究“电流通过导体产生的热量与电流大小的关系”，他猜想电热可能还与电阻大小和通电时间有关．他所用的器材有：稳压电6V 、开关各一个；定值电阻R 1（10Ω）、R 2（15Ω）各一个；连接U 形管的绝热塑料盒三个，盒内密封着空气，盒内的电阻丝R 0的阻值是10Ω（如图所示）；另外导线若干．（1）本实验中控制不变的物理量是 和 ．（2）设计本实验的电路图，要求：表明各元件的符号，画出3个不同电流I 1、I 2、I 3的位置，作图方法如”．（3）根据你在（2）中设计的电路图，写出I 1、I 2、I 3的大小关系 ．（4）实验中，小车发现有2个U 形管内的液面高度差几乎相同，他多次重复试验，仍重复出现该现象，经经常，绝热塑料盒和U 形管没有漏气．小车在学习了焦耳定律的知识后，通过分析找到了该现象的原因，原因是 ．32．小伟探究“通过小灯泡的电流和两端电压的关系”．实验室提供了电压表、电流表、滑动变阻器、小灯泡（2.5V ）各一个，另有干电池、开关、导线若干．（1）请设计完成该实验的电路图（如图1）．（2）在闭合开关前，滑动变阻器滑片要放置在 端（选填“左”或“右”）．（3）小伟实际了下列三个表格，符合本探究实验要求的是表．表甲值的定值电阻R；在小伟设计的四个电路中，如图2所示，可以测出小灯泡正常发光时的电阻的电路是．2019-2020学年辽宁省大连市甘井子区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题2分，共28分，第1-11题每小题只有一个正确答案；第12-14题，每小题至少有两个选项正确）1．下列用电器中，电功率大约在15W左右的是（）A．电热水器B．微波炉C．洗衣机D．节能灯【考点】电功率．【分析】选项中用电器都是家中常见用电器，根据自己对各用电器额定功率的了解进行选择．【解答】解：A、通常情况下电热水器的功率在1000W～2000W，故A不符合题意；B、微波炉的功率约为1500W，故B不符合题意；C、洗衣机的电功率约为500W左右，故C不合题意；D、节能灯的功率约为15W，故D符合题意．故选D．2．PM2.5是指大气中直径小于或等于25μm的颗粒物，是造成雾霾天气的主要原因，它和电子、原子核、分子等粒子一起按照空间尺度由大到小排序，正确的是（）A．PM2.5、分子、原子核、电子B．分子、PM2.5、原子核、电子C．分子、原子核、PM2.5、电子D．分子、原子核、电子、PM2.5【考点】从微观到宏观的尺度．【分析】物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成．【解答】解：PM2.5指大气中直径小于或等于2.5微米的颗粒物，属于物体，因此它的尺度最大，物质由分子构成，分子由原子构成，原子由原子核和和核外电子构成，原子核由质子和中子构成．原子核在中间像太阳一样，电子则在原子核周围，围着他运动，就像太阳周围的行星一样，原子核大于电子．所以正确的排列是：PM2.5、分子、原子核、电子．故选A．3．下列做法中，符合安全用电要求的是（）A．将开关安装在灯具和中性线（零线）之间B．发生触电事故时，首先切断电C．家中空气开关跳闸（断开）后马上将其闭合D．在高压线附近的空地放风筝【考点】安全用电原则．【分析】利用下列知识分析判断：（1）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；（2）发现有人触电后，采取的措施不能让自己直接或间接再接触火线，以防止自己再触电；（3）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（4）安全用电的基本原则是不接触低压带电体，不靠近高压带电体．【解答】解：A、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故A不符合题意；B、当发现有人触电时，应该立即采取的措施是：迅速切断电或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故B符合题意；C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C不符合题意；D、不能在高压线附近放风筝，故D不符合题意；故选B．4．对下列常见现象的分析，合理的是（）A．摩擦生热，是通过做功的方式改变内能B．围火取暖，是通过做功的方式改变内能C．雾霾弥漫，是因为分子在不停地运动D．雪花纷飞，是因为分子之间有排斥力作用【考点】做功改变物体内能；分子的运动．【分析】（1）改变内能的方式有两种，即做功和热传递；（2）据分子运动轮可知，分子很小，肉眼不能直接看到，且分子是在永不停息的运动的，且分子间存在着作用力．【解答】解：A、摩擦生热，即克服摩擦力做功产生内能，故是通过做功改变内能，故正确；B、围火取暖，是通过热传递的方式改变内能，故错误；C、雾霾弥漫中的雾霾不是分子，故不能说明分子是运动的，故错误；D、雪花纷飞中的雪花不是分子，不能说明分子之间有排斥力作用，故错误；故选A．5．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管带的是正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷【考点】电荷间的相互作用规律．【分析】带电体可以吸引轻小物体；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．【解答】解：A、同种电荷相互排斥，不知道玻璃棒带的是何种电荷，所以无法知道吸管带的是何种电荷．此选项错误；B、不知道吸管带何种电荷，无法确定吸管摩擦过程中失去电子还是得到电子．此选项错误；C、无论带何种电荷，吸管和玻璃棒相互排斥，所以一定带的是同种电荷．此选项正确；D、已知吸管和玻璃棒相互排斥，所以不可能是带异种电荷．此选项错误．故选C．6．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关【考点】电阻．【分析】根据影响电阻大小的因素：材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关进行解答．【解答】解：（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱；故A错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．故选D．7．岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车，下列电路图能实现上述目标的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】根据“乘客只要按下任何一个按钮，装在驾驶台上的电灯都会发光”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．【解答】解：只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，说明这两个开关互不影响，两开关是并联的，灯泡串联在干路中，由图示电路图可知，B正确；故选B．8．在探究“并联电路干路电路与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是（）A．始终用小量程测支路和干路电流B．始终用大量程测支路和干路电流C．用小量程测支路，用大量程测干路D．大小量程都可以【考点】电流表的使用．【分析】选择电流表量程时，要注意保证电流表的安全，同时要注意减小实验的误差；在实验中，应该根据支路和干路电流大小的不同，选择量程合适的电流表．【解答】解：由题意可知，第一条支路电流大约0.5A，第二条支路电流大约0.4A，说明支路电流均不超过0.6A，所以，支路的电流表应该选择小量程，即0～0.6A量程；由于干路电流等于各支路电流之和，所以干路电流一定超过0.6A，所以，干路电流表应该选择大量程，即0～3A量程．故选项C符合题意．9．如图所示，将标有“6V，6W”的灯泡L1和“6V，12W”的灯泡L2串联接在9V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】知道两灯泡的额定电压和额定功率，根据P=UI求出两灯泡的额定电流，根据欧姆定律求出两灯泡的电阻，两电阻串联接在9V的电路中时，根据灯泡的串联和欧姆定律求出电路中的电流，然后与两灯泡的额定电流相比较，电流相等的灯泡正常发光，否则不能正常发光，根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮．【解答】解：由P=UI可得，两灯泡的额定电流分别为：I 1===1A，I2===2A，由I=可得，两灯泡的电阻分别为：R 1===6Ω，R2===3Ω，两灯泡串联接在9V的电路中时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===1A，因I1=I＜I2，所以，灯泡L1正常发光，灯泡L2不能正常发光，故A错误；由P=I2R可知，L1灯泡的电阻较大，实际功率较大，灯泡较亮，故BC错误、D正确．10．小勇在探究“水吸热多少与水的质量是否有关”的实验中，选择初温相同的水做实验，记录的实验数据如表．根据表中数据可得出“水吸热多少与水的质量有关”的结论，则从表中提取的能得出该结论的信息是（）B．升高温度相同，水的质量与水吸热多少成正比C．升高温度相同，水吸热多少与水的质量的比值为定值D．升高温度相同，水的质量变化，水吸热多少也变化【考点】热量的计算．【分析】分析表中数据，得出水吸热多少与质量的关系（叙述方法有多种），得出水吸热多少与水的质量有关的结论．【解答】解：由表中数据可以得出：升高温度相同，水的质量变化、加热时间发生变化，水吸热多少也变化；并且水吸热多少与水的质量成正比、水吸热多少与水的质量的比值为定值，这些都可以说明“水吸热多少与水的质量有关”故选ACD．11．如图所示电路，电电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【考点】电流表、电压表在判断电路故障中的应用．【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L2两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障．【解答】解：由电路图知，两灯泡串联，电压表与L2并联，测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电电压，所以L1被短路．故选A．12．柴油机压缩冲程的压缩过程中，气缸内气体的（）A．内能增大B．质量增大C．密度增大D．温度升高【考点】内燃机的四个冲程．【分析】在柴油机的压缩冲程中，活塞压缩气体做功，将机械能转化为内能，据此对照选项的说法做出判断．【解答】解：柴油机的压缩冲程中，活塞压缩气体做功，将机械能转化为内能，这一过程中，气体的质量不变，由于体积减小，所以密度增大，同时温度升高．故只有选项B的说法是错误的．ACD 均正确．故选ACD．13．如图所示，电电压不变，闭合开关S，当滑动变阻器滑片P向右移动（）A．电流表A1示数变小B．电流表A2示数变小C．R1的电功率变小D．电压表V示数与电流表A1示数比值不变【考点】电路的动态分析．【分析】由电路可知三个电阻并联，电流表A1测量R1、R2电流之和；A2测量R2、R3电流之和；当滑片向右移动时，R3接入的阻值变大，由欧姆定律、并联电路特点和电功率公式分析解答．【解答】解：由电路图可知，三个电阻并联，电压表测量并联电路两端电压；电流表A1测量R 1、R2电流之和；A2测量R2、R3电流之和；如下图：由于R1、R2阻值不变，两端电压不变，由欧姆定律可知其电流不变，故A1示数不变，故A错误；当滑片向右移动时，R3接入的阻值变大，由欧姆定律可知通过电阻R3的电流变小，故A2示数变小，故B正确；由P=可知，电压不变，电阻R1不变，则其功率不变，故C错误；电压表与电流表A1示数比值为电阻R1、R2并联的总电阻，由于R1、R2的阻值不变，则并联总电阻不变，故D正确．故选：BD．14．如图甲所示电路中，电电压为12V，R1为定值电阻，R2为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流关系的图象．则下列说法正确的是（）A．当电流为0.2A时，变阻器的功率最小B．当电流为0.2A时，变阻器的滑片在a端C．R1的电阻值是10ΩD．滑片从a端滑到b端，变阻器两端的电压先变大后变小【考点】欧姆定律的应用；电路的动态分析；电功率的计算．【分析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，根据图乙可知电路中的最小电流，根据P=UI求出R2两端的电压，根据串联电路的电压特点求出R1两端的电压，再根据欧姆定律求出R1的阻值；（2）当滑动变阻器接入电路中的电阻为0时，滑动变阻器消耗的电功率最小；（3）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当滑动变阻器的滑片位于a端时，接入电路中的电阻最小，电路中的电流最小，由图乙可知，电路中的最小电流I=0.2A，故B正确；由P=UI可得，R2两端的电压：U2===10V，因串联电路中总电压等于各分电压之和，所以，R1两端的电压：U 1=U﹣U2=12V﹣10V=2V，由I=可得，R的电阻值：1===10Ω，故C正确；R1（2）当滑动变阻器接入电路中的电阻为0时，滑动变阻器消耗的电功率最小，最小为0W，故A错误；（3）滑片从a端滑到b端时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，两端的电压变大，由U=IR可知，R1因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压变小，故D错误．故选BC．二、填空题（每小题2分，共20分）15．家庭电路中，保险丝会在电流过大时熔断，导致干路电路过大原因有短路和用电器的总功率过大．【考点】家庭电路电流过大的原因．【分析】家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大．【解答】解：根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I=可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大．故答案为：短路；用电器的总功率过大．16．在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将内能转化为机械能的是做功冲程；常用水给内燃机降温，是因为水的比热容比较大．。

2024届大连市重点中学物理九年级第一学期期末综合测试试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。

选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。

2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。

3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、选择题1．如图所示的实验装置中，能说明电动机工作原理的是( )A．B．C．D．2．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现U ac=3.0V，U ab=0 V，U bc=3.0 V，则电路故障可能是：A．灯L断路B．开关S断路C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路3．如图所示为运动员投掷铅球的过程示意图，下列说法错误的是（）A．在a到b的过程中，运动员对铅球做了功B．在b到c的过程中，运动员对铅球没有做功C．在c到d的过程中，没有力对铅球做功D．在a到d的过程中，重力对铅球做了功4．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（）A．B．C．D．5．如图所示的电路，当闭合开关后发现灯泡L1比L2亮，则下列说法正确的是A．电流表A1的示数大于A2的示数B．灯泡的L1电阻小于L2的电阻C．通过L1、L2两灯的电流一样大D．灯泡L1、L2消耗的电功率一样大6．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。

A、B为静触点。

当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（）A．电梯工作时电磁铁的上端为N极B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小C．电梯未超载时动触点K与静触点B接触D．电梯超载时报警，R2两端的电压减小7．下列关于电荷的说法中正确的是A．自由电子带正电B．绝缘体中没有电子C．同种电荷相互吸引D．自然界中存在两种电荷8．下列家用电器中，利用电流热效应工作的是（）A．鼓风机B．电风扇C．电视机D．电饭锅9．下列现象中属于扩散现象的是A．擦黑板时，粉笔灰在空中飞舞B．打开一盒香皂，很快就会闻到香味C．粉笔蹭到衣服上，在衣服上留下粉笔痕迹D．冬天，雪花漫天飞舞10．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是A．B．C．D．11．如图是电工常用的腰带工具包，包中的工具通常情况下属于导体的是（）A．电工胶带B．塑料手柄C．橡胶保护套D．电工刀刀片12．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小二、填空题13．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω14．甲、乙两灯规格和连接方式如图所示，S闭合后，________ 灯较亮，甲、乙两灯功率之比为_________。

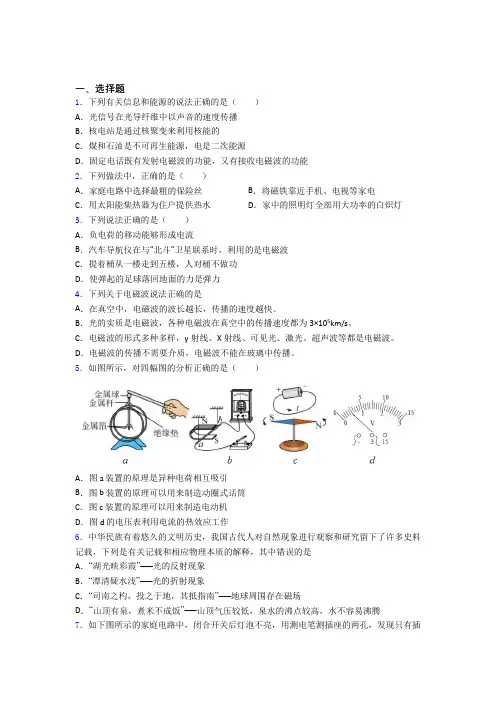

一、选择题1．下列有关信息和能源的说法正确的是（）A．光信号在光导纤维中以声音的速度传播B．核电站是通过核聚变来利用核能的C．煤和石油是不可再生能源，电是二次能源D．固定电话既有发射电磁波的功能，又有接收电磁波的功能2．下列做法中，正确的是（）A．家庭电路中选择最粗的保险丝B．将磁铁靠近手机、电视等家电C．用太阳能集热器为住户提供热水D．家中的照明灯全部用大功率的白炽灯3．下列说法正确的是（）A．负电荷的移动能够形成电流B．汽车导航仪在与“北斗”卫星联系时，利用的是电磁波C．提着桶从一楼走到五楼，人对桶不做功D．使弹起的足球落回地面的力是弹力4．下列关于电磁波说法正确的是A．在真空中，电磁波的波长越长，传播的速度越快。

B．光的实质是电磁波，各种电磁波在真空中的传播速度都为3×105km/s。

C．电磁波的形式多种多样，γ射线、X射线、可见光、激光、超声波等都是电磁波。

D．电磁波的传播不需要介质，电磁波不能在玻璃中传播。

5．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作6．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾7．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断8．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

一、选择题1．下列做法中，正确的是（）A．家庭电路中选择最粗的保险丝B．将磁铁靠近手机、电视等家电C．用太阳能集热器为住户提供热水D．家中的照明灯全部用大功率的白炽灯2．一桶汽油用去一半，剩下的半桶汽油不变的物理量是A．热值，内能 B．比热容，密度C．质量，体积 D．热量，温度3．下列关于信息传递的说法，正确的是（）A．声、光和电磁波都能传递信息B．无论何种信息的传递都需要介质C．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息D．微波通信、卫星通信、光纤通信、网络通信都是利用无线电波传递信息4．几乎所有智能手机、平板电脑和笔记本电脑都支持WiFi无线信号上网。

以下关于WiFi 无线信号的说法中正确的是（）A．WiFi无线信号是一种电磁波B．WiFi无线信号是一种超声波C．WiFi无线信号是一种次声波D．WiFi无线信号不能在真空中传播5．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变6．刷卡机广泛应用于银行、超市等。
