验证圆柱齿轮的KISSsoft中文基础教程

本教程适合于有过机械传动理论基础，并从事机械行业设计1年以上并具
备英语基础的人士学习。重要说明：
1. 所有的强度理论都是近似、近似、再近似，一味的强调强度理论计算的
精确性是没有必要的。任何软件强度计算，参考性而已，基本上都是假设、
近似、可以等同……疲劳强度的计算，即使是有限元都不能精确计算。
2. 实际计算需要不同的系数（使用工况，如冲击、时间、温度），这些所
4. 本软件计算过程主要根据德国DIN、国际 ISO 等标准，计算过程、结果可
能和我国现行标准不一致，比如轴的计算DIN743是以max von mises应力为结
果，而我国对轴的计算并未提出标准。
行业借鉴
2
KISSsoft软件齿轮基本模块介绍
二、单对齿轮模块介绍
2.2齿轮的齿廓参数（Reference profile)
KISSsoft操作与齿轮 设计培训教程
行业借鉴
1
为什么使用KISSsoft？
在实际传动装置设计过程中，因其计算参数过程非常繁琐、复杂，按传
统的基于设计手册的设计方法设计很难达到各种传动性能指标最优化的目标。
采用传统设计方法，不但对设计人员自身经验、知识水平有较高要求，而
且计算容易出错，更有可能因为计算次数有限而漏掉最优解。
建议齿廓优先采用标准齿形的齿廓参数，方便滚刀加工 和齿轮共用性。
行业借鉴
3
KISSsoft软件齿轮基本模块介绍
二、单对齿轮模块介绍
2.2齿轮的齿廓参数（Reference profile)
基本齿条型式的应用 1、A型标准基本齿条齿廓推荐用于传递大转矩的齿轮。 2、B型和C型基本齿条齿廓推荐用于通常的使用场合。用一些标准滚刀加工时，可以用C型。 3、D型基本齿条齿廓的齿根圆角为单圆弧齿根圆角。当保持最大齿根圆角半径时，增大的齿根高

KISSsoft全实例中文教程建议使用版本2013 本教程非常感谢徐宏工程师的支持与宝贵意见！对于教程的学习如有疑问请发送问题到邮件81291961@KISSsoft (1)全实例中文教程 (1)内容提要 (4)第一章 KISS soft介绍 (6)1.1 KISS soft功能介绍 (6)1.2 KISSsoft界面介绍 (12)1.3 材料 (13)1.4 载荷谱 (24)第二章圆柱销的计算 (30)2.1相关资料 (30)2.2 横向销 (32)3.3 纵向销 (34)2.4 单剪销计算 (35)2.5 双剪切计算 (37)2.6 多销圆周单剪切计算 (38)第三章滚动轴承、轴的计算 (41)3.1 滚动轴承相关资料 (42)3.2 单个轴承计算 (44)3.3 满滚针轴承计算 (46)3.4 轴计算相关资料 (53)3.5 轴计算1 (59)3.6 轴计算2 (69)3.7 轴计算3 (78)第四章齿轮计算 (83)4.1 圆柱齿轮相关资料 (88)4.2 圆柱齿轮计算资料 (100)4.3 圆柱齿轮副计算 (111)4.4 内啮合齿轮副计算 (117)4.5 齿轮齿条计算 (120)4.6 行星系计算 (123)4.8 伞齿轮计算 (129)4.9 图形输出 (138)4.10 齿厚偏差 (141)4.11 参照齿廓 (147)4.12 齿轮侧隙 (156)第五章齿轮计算报告 (161)5.1 硬化层深度功能报告 (161)5.2 寿命报告 (165)5.3 最大额定负载报告 (165)5.4 齿轮加工参数报告 (166)5.5 详细报告 (167)第六章图形报告 (178)6.1 滑动率 (178)6.2 闪温 (181)6.3 硬化深度 (182)6.4 啮合刚度 (184)6.5 S-N应力疲劳曲线 (185)6.6 安全系数曲线 (186)6.7 润滑油粘度 (187)第七章齿轮修形 (193)7.1齿轮修形资料 (193)7.2常用修形方式 (199)7.3 接触分析 (205)7.4齿形修形案例 (206)7.5齿向鼓形案例 (222)7.6螺旋线修形案例 (234)7.7行星系修形案例 (273)第八章连接计算 (286)8.1 过盈配合连接资料 (286)8.2 过盈配合连接 (297)8.3 弹性夹紧连接 (302)8.3 螺钉连接资料 (305)8.4 螺钉连接计算1 (318)8.5 螺钉连接计算2 (325)第九章键、花键连接 (335)9.1 键资料 (336)9.2 平键 (360)9.3 矩形花键 (363)9.4 渐开线花键 (367)9.5 自定义渐开线花键 (374)第十章其它计算 (384)10.1 蜗轮蜗杆 (384)10.2 非圆齿轮 (384)10.3 带传动 (384)10.4 链传动 (384)第十一章相关资料 (384)11.1 引用资料 (384)11.2 弹出对话框翻译 (384)内容提要这是一本专门讲KISSSoft在机械行业应用的教程。

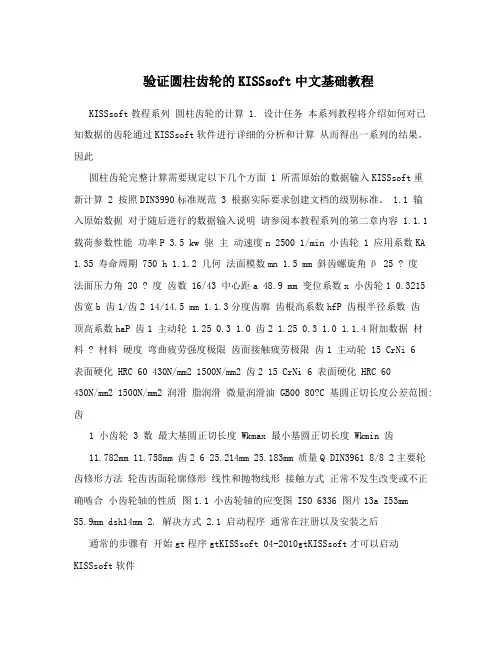

验证圆柱齿轮的KISSsoft中文基础教程KISSsoft教程系列圆柱齿轮的计算 1. 设计任务本系列教程将介绍如何对已知数据的齿轮通过KISSsoft软件进行详细的分析和计算从而得出一系列的结果。

因此圆柱齿轮完整计算需要规定以下几个方面 1 所需原始的数据输入KISSsoft重新计算 2 按照DIN3990标准规范 3 根据实际要求创建文档的级别标准。

1.1 输入原始数据对于随后进行的数据输入说明请参阅本教程系列的第二章内容 1.1.1 载荷参数性能功率P 3.5 kw 驱主动速度n 2500 1/min 小齿轮 1 应用系数KA 1.35 寿命周期 750 h 1.1.2 几何法面模数mn 1.5 mm 斜齿螺旋角β 25 ? 度法面压力角 20 ? 度齿数 16/43 中心距a 48.9 mm 变位系数x 小齿轮1 0.3215 齿宽b 齿1/齿2 14/14.5 mm 1.1.3分度齿廓齿根高系数hfP 齿根半径系数齿顶高系数haP 齿1 主动轮 1.25 0.3 1.0 齿2 1.25 0.3 1.0 1.1.4附加数据材料 ? 材料硬度弯曲疲劳强度极限齿面接触疲劳极限齿1 主动轮 15 CrNi 6表面硬化 HRC 60 430N/mm2 1500N/mm2 齿2 15 CrNi 6 表面硬化 HRC 60430N/mm2 1500N/mm2 润滑脂润滑微量润滑油 GB00 80?C 基圆正切长度公差范围: 齿1 小齿轮 3 数最大基圆正切长度 Wkmax 最小基圆正切长度 Wkmin 齿11.782mm 11.758mm 齿2 6 25.214mm 25.183mm 质量Q DIN3961 8/8 2主要轮齿修形方法轮齿齿面轮廓修形线性和抛物线形接触方式正常不发生改变或不正确啮合小齿轮轴的性质图1.1 小齿轮轴的应变图 ISO 6336 图片13a I53mmS5.9mm dsh14mm 2. 解决方式 2.1 启动程序通常在注册以及安装之后通常的步骤有开始gt程序gtKISSsoft 04-2010gtKISSsoft才可以启动KISSsoft软件以下为整个操作的截图2.1 2.2 计算方式的选择在树型窗口下有一个活动的Module模块选择双圆柱齿轮副这样一个命令。

KISSsoft全实例中文教程建议使用版本2013 对于教程的学习如有疑问请发送问题到邮件81291961@作者：湖北行星传动设备有限公司吕小波KISSsoft (1)全实例中文教程 (1)内容提要 (4)第一章KISS soft介绍 (6)1.1 KISS soft功能介绍 (6)1.2 KISSsoft界面介绍 (12)1.3 材料 (13)1.4 载荷谱 (24)第二章圆柱销的计算 (30)2.1相关资料 (30)2.2 横向销 (32)3.3 纵向销 (34)2.4 单剪销计算 (35)2.5 双剪切计算 (37)2.6 多销圆周单剪切计算 (38)第三章滚动轴承、轴的计算 (41)3.1 滚动轴承相关资料 (42)3.2 单个轴承计算 (47)3.3 满滚针轴承计算 (50)3.4 轴计算相关资料 (53)3.5 轴计算1 (60)3.6 轴计算2 (70)3.7 轴计算3 (79)第四章齿轮计算 (84)4.1 圆柱齿轮相关资料 (89)4.2 圆柱齿轮计算资料 (101)4.3 圆柱齿轮副计算 (112)4.4 内啮合齿轮副计算 (118)4.5 齿轮齿条计算 (121)4.6 行星系计算 (123)4.8 伞齿轮计算 (130)4.9 图形输出 (138)4.10 齿厚偏差 (141)4.11 参照齿廓 (147)4.12 齿轮侧隙 (156)第五章齿轮计算报告 (161)5.1 硬化层深度功能报告 (161)5.2 寿命报告 (165)5.3 最大额定负载报告 (165)5.4 齿轮加工参数报告 (166)5.5 详细报告 (167)第六章图形报告 (178)6.1 滑动率 (178)6.2 闪温 (181)6.3 硬化深度 (182)6.4 啮合刚度 (184)6.5 S-N应力疲劳曲线 (185)6.6 安全系数曲线 (186)6.7 润滑油粘度 (187)第七章齿轮修形 (193)7.1齿轮修形资料 (193)7.2常用修形方式 (199)7.3 接触分析 (205)7.4齿形修形案例 (206)7.5齿向鼓形案例 (222)7.6螺旋线修形案例 (234)7.7行星系修形案例 (273)第八章连接计算 (296)8.1 过盈配合连接资料 (296)8.2 过盈配合连接 (307)8.3 弹性夹紧连接 (312)8.3 螺钉连接资料 (315)8.4 螺钉连接计算1 (328)8.5 螺钉连接计算2 (335)第九章键、花键连接 (345)9.1 键资料 (346)9.2 平键 (370)9.3 矩形花键 (373)9.4 渐开线花键 (377)9.5 自定义渐开线花键 (384)第十章其它计算 (394)10.1 V带传动 (394)10.2 同步带传动 (414)10.3 链传动 (436)10.4 螺纹传动 (448)10.5 蜗轮蜗杆传动 (456)第十一章相关资料 (456)11.1 引用资料 (456)11.2 弹出对话框翻译 (457)内容提要这是一本专门讲KISSSoft在机械行业应用的教程。
