锅炉燃烧设备概述

锅炉结构及工作原理引言概述：锅炉是工业生产中常见的热能设备，其作用是将燃料燃烧产生的热能转化为蒸汽或热水，用于加热或驱动机械设备。

了解锅炉的结构及工作原理对于工程师和操作人员来说至关重要，下面将详细介绍锅炉的结构和工作原理。

一、锅炉结构1.1 燃烧室：燃烧室是锅炉的核心部分，用于燃烧燃料并产生热能。

燃烧室通常由燃烧室壁、燃烧室门、燃烧器等组成。

1.2 水壶：水壶是锅炉的另一个重要部分，用于贮存水并将水加热转化为蒸汽。

水壶通常由水壶壁、水壶盖、水位计等组成。

1.3 冷凝器：冷凝器是锅炉的一个辅助设备，用于将蒸汽冷凝成水并回收热能。

冷凝器通常由冷凝器管束、冷凝器排水口等组成。

二、锅炉工作原理2.1 燃烧过程：当燃料进入燃烧室后，燃烧器点燃燃料并产生高温的燃烧气体。

燃烧气体在燃烧室中传热给水，将水加热转化为蒸汽。

2.2 蒸汽产生：加热后的水被加热转化为蒸汽，蒸汽在水壶中逐渐积聚并达到一定压力。

一旦蒸汽压力超过设定值，蒸汽就会被释放到管道中。

2.3 蒸汽利用：释放到管道中的蒸汽可以用于加热建筑物、驱动机械设备或其他工业生产过程中。

蒸汽在利用过程中会逐渐冷凝成水并返回锅炉进行循环利用。

三、锅炉的种类3.1 水管锅炉：水管锅炉是一种常见的锅炉类型，其特点是水壶内部布满水管，水管中的水受燃烧气体加热转化为蒸汽。

3.2 火管锅炉：火管锅炉是另一种常见的锅炉类型，其特点是燃烧气体通过管道中的火管，将火管中的水加热转化为蒸汽。

3.3 电锅炉：电锅炉是利用电能直接加热水并产生蒸汽的锅炉，适用于一些无法使用传统燃料的场合。

四、锅炉的维护与安全4.1 定期检查：锅炉在运行过程中需要定期进行检查，包括检查水位、燃烧器、燃烧室等部件的运行情况。

4.2 清洁维护：锅炉的清洁维护非常重要，定期清洁锅炉内部和外部的积灰和污垢，以确保锅炉的正常运行。

4.3 安全阀保护：锅炉中的安全阀是保证锅炉安全运行的重要设备，定期检查和维护安全阀的工作状态是防止锅炉爆炸的关键。

燃气锅炉技术介绍燃气锅炉是一种利用燃气作为燃料，发生燃烧反应产生热能的设备。

它主要由燃烧室、烟囱、热交换器、水循环系统和控制系统等组成。

燃气锅炉具有高效、环保、安全等优点，被广泛应用于暖通空调、供热供暖等领域。

燃气锅炉的工作原理是利用燃气与空气进行燃烧反应，生成热能。

首先，燃气和空气在燃烧室中混合，形成可燃的混合气体；然后，混合气体点燃，产生火焰，释放出大量的热能；接着，热能通过热交换器传递给水，在水循环系统中加热水；最后，加热后的水被输送到所需的地方，提供热能。

燃气锅炉具有以下几个特点：1.高效节能：燃气锅炉采用先进的燃烧技术，热效率高达90%以上。

同时，它还具有自动调节燃气量、温度和负荷的功能，能够根据所需热能的大小来调整燃烧，提高能源利用率。

2.环保低排放：燃气锅炉燃烧产生的废气中含有少量的氮氧化物和二氧化碳，排放量较少，对环境污染较小。

此外，燃气锅炉还可以与净化设备结合使用，减少污染物的排放。

3.安全可靠：燃气锅炉具有多种安全保护功能，如过热保护、过压保护、不足水位保护等，能够确保设备在工作过程中的安全性和可靠性。

4.使用方便：燃气锅炉具有自动点火、自动供气、自动调节等功能，操作简单方便。

此外，它还可以与室内温控设备结合使用，实现自动控制和智能化管理。

5.多种应用：燃气锅炉可以用于供应热水、蒸汽和加热空气等多种用途。

不仅可以用于家庭供暖和热水使用，还可以用于工业生产和商业领域，满足不同场所对热能的需求。

在选择燃气锅炉时，需要考虑以下几个因素：1.热负荷大小：根据需要提供的热能大小来选择合适的燃气锅炉，以确保设备能够满足使用需求。

2.效率要求：根据对能源利用效率的要求选择高效率的燃气锅炉，以提高能源利用效率，降低能源消耗。

3.环保要求：根据对环境保护的要求选择低排放的燃气锅炉，减少污染物的排放，保护环境。

4.安全要求：选择具有完善的安全保护系统和功能的燃气锅炉，确保设备在工作过程中的安全性和可靠性。

锅炉基本知识讲解本着共同学习的原则，下文中有误之处请查阅相关资料确认。

一、锅炉概述锅炉整体的结构包括锅炉本体和辅助设备两大部分。

1、锅炉本体锅炉中的炉膛、锅筒、燃烧器、水冷壁、过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。

锅炉本体中两个最主要的部件是炉膛和锅筒。

炉膛：又称燃烧室，是供燃料燃烧的空间。

炉膛的横截面一般为正方形或矩形。

燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料构成。

在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。

炉膛的结构、形状、容积和高度都要保证燃料充分燃烧，并使炉膛出口的烟气温度降低到熔渣开始凝结的温度以下。

当炉内的温度超过灰熔点时，灰便呈熔融状态。

熔融的灰渣颗粒在触及炉内水冷壁管或其他构件时会粘在上面。

粘结的灰粒逐渐增多,遂形成渣块,称为结渣。

结渣会降低锅炉受热面的传热效果。

严重时会堵塞烟气流动的通道，影响锅炉的安全和经济运行。

一般用炉膛容积热负荷和炉膛截面热负荷或炉排热负荷表示其燃烧强烈程度。

炉膛容积热负荷是单位炉膛容积中每单位时间内释放的热量。

在锅炉技术中常用炉膛容积热负荷来衡量炉膛大小是否恰当。

容积热负荷过大，则表示炉膛容积过小，燃料在炉内的停留时间过短，不能保证燃料完全燃烧，使燃烧效率下降；同时这还表示炉墙面积过小，难以敷设足够的水冷壁管，结果炉内和炉膛出口处烟气温度过高，受热面容易发生结渣。

室燃炉的炉膛截面热负荷是单位时间内单位炉膛横截面上燃料燃烧所释放的热量。

在炉膛容积确定以后，炉膛截面热负荷过大会使局部区域的壁面温度过高而引起结渣。

层燃炉的炉排热负荷是单位时间内燃料燃烧所释放的热量与炉排面积的比值。

炉排热负荷过高会使飞灰大大增加。

炉膛设计需要充分考虑使用燃料的特性。

每台锅炉应尽量燃用原设计的燃料。

燃用特性差别较大的燃料时，锅炉运行的经济性和可靠性都可能降低。

电厂锅炉设备及系统概述电厂锅炉系统包括燃烧系统、给水系统、蒸汽系统和排烟系统。

燃烧系统主要包括燃烧设备和排烟系统，燃烧设备包括锅炉炉膛、燃烧室、燃烧器等，排烟系统包括除尘器和烟囱等。

给水系统是保证锅炉正常运行的关键，包括给水泵、给水预热器、水处理设备等。

蒸汽系统主要包括蒸汽发生器、蒸汽分离器、蒸汽加热器、减压阀等。

在电厂锅炉设备中，燃料可以是煤、燃气、燃油或生物质等，锅炉的型式也有很多种，如燃煤锅炉、燃气锅炉、生物质锅炉等。

锅炉的性能指标包括蒸汽温度、压力、效率等，这些指标都直接影响着电厂的发电效率和运行成本。

总的来说，电厂锅炉设备及系统是电厂发电过程中不可或缺的重要组成部分，它直接影响着电厂的发电效率和经济性，因此在锅炉的设计、选型和运行中都需要高度重视和精心管理。

电厂锅炉的运行过程是一个复杂的热力学过程，需要严格的控制和监测。

在燃烧过程中，燃料的燃烧产生的热能通过烟气和燃烧产物传递给锅炉的水，使其升温并转化成蒸汽。

因此，锅炉的燃烧系统是电厂锅炉设备中至关重要的组成部分。

燃烧系统的设计和运行状态直接关系到燃烧效率、污染排放以及锅炉的安全稳定运行。

燃烧系统中的燃烧设备包括锅炉炉膛、燃烧室和燃烧器。

锅炉炉膛是燃烧设备的主要部分，是燃料燃烧和热能转换的场所。

燃烧室是炉膛的延伸，用于混合燃料和空气，并使燃烧过程继续完成。

而燃烧器则是控制燃烧过程的关键装置，它主要是根据锅炉负荷的变化来调节燃料和空气的供给，从而保持燃烧的稳定性和高效性。

与燃烧系统相对应的是排烟系统，它主要包括除尘器和烟囱。

燃烧过程中会产生大量的烟气和燃烧产物，这些烟气中含有大量的固体颗粒和有害气体，需要经过除尘器进行过滤和处理，以减少对环境的污染。

而烟囱则是将处理后的烟气排放到大气中的通道，它不仅需要满足排烟排气的要求，还要保证在运行过程中不会对周围环境和人体造成危害。

除了燃烧系统，给水系统也是电厂锅炉设备中不容忽视的重要部分。

给水系统主要包括给水泵、给水预热器、水处理设备等。

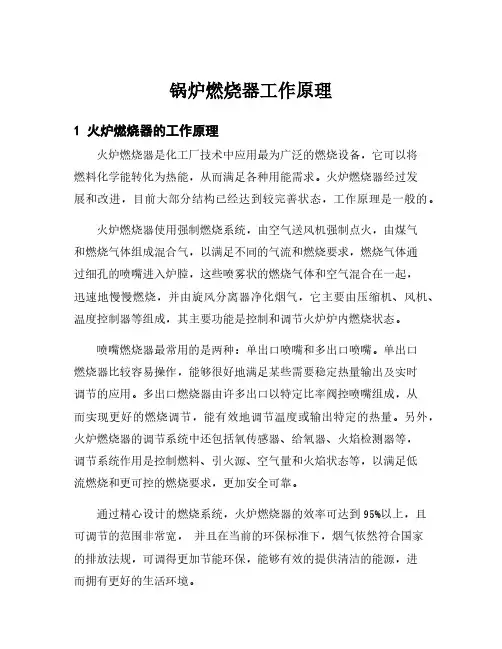

锅炉燃烧器工作原理
1 火炉燃烧器的工作原理
火炉燃烧器是化工厂技术中应用最为广泛的燃烧设备，它可以将
燃料化学能转化为热能，从而满足各种用能需求。

火炉燃烧器经过发
展和改进，目前大部分结构已经达到较完善状态，工作原理是一般的。

火炉燃烧器使用强制燃烧系统，由空气送风机强制点火，由煤气
和燃烧气体组成混合气，以满足不同的气流和燃烧要求，燃烧气体通
过细孔的喷嘴进入炉膛，这些喷雾状的燃烧气体和空气混合在一起，
迅速地慢慢燃烧，并由旋风分离器净化烟气，它主要由压缩机、风机、温度控制器等组成，其主要功能是控制和调节火炉炉内燃烧状态。

喷嘴燃烧器最常用的是两种：单出口喷嘴和多出口喷嘴。

单出口
燃烧器比较容易操作，能够很好地满足某些需要稳定热量输出及实时
调节的应用。

多出口燃烧器由许多出口以特定比率阀控喷嘴组成，从
而实现更好的燃烧调节，能有效地调节温度或输出特定的热量。

另外，火炉燃烧器的调节系统中还包括氧传感器、给氧器、火焰检测器等，
调节系统作用是控制燃料、引火源、空气量和火焰状态等，以满足低
流燃烧和更可控的燃烧要求，更加安全可靠。

通过精心设计的燃烧系统，火炉燃烧器的效率可达到95%以上，且可调节的范围非常宽，并且在当前的环保标准下，烟气依然符合国家
的排放法规，可调得更加节能环保，能够有效的提供清洁的能源，进
而拥有更好的生活环境。

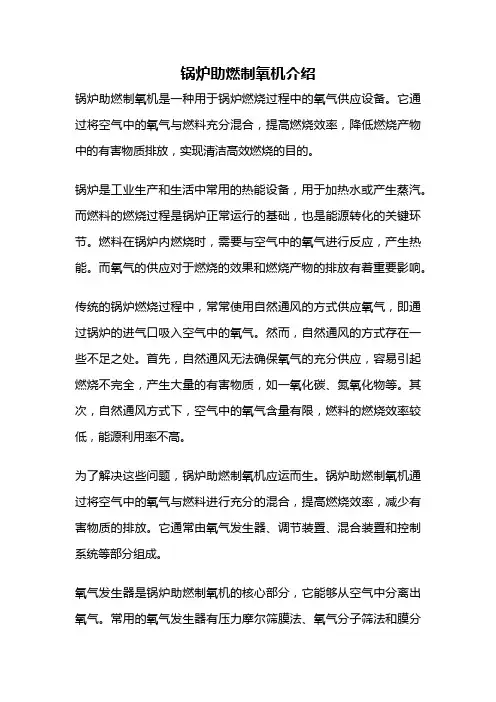

锅炉助燃制氧机介绍锅炉助燃制氧机是一种用于锅炉燃烧过程中的氧气供应设备。

它通过将空气中的氧气与燃料充分混合，提高燃烧效率，降低燃烧产物中的有害物质排放，实现清洁高效燃烧的目的。

锅炉是工业生产和生活中常用的热能设备，用于加热水或产生蒸汽。

而燃料的燃烧过程是锅炉正常运行的基础，也是能源转化的关键环节。

燃料在锅炉内燃烧时，需要与空气中的氧气进行反应，产生热能。

而氧气的供应对于燃烧的效果和燃烧产物的排放有着重要影响。

传统的锅炉燃烧过程中，常常使用自然通风的方式供应氧气，即通过锅炉的进气口吸入空气中的氧气。

然而，自然通风的方式存在一些不足之处。

首先，自然通风无法确保氧气的充分供应，容易引起燃烧不完全，产生大量的有害物质，如一氧化碳、氮氧化物等。

其次，自然通风方式下，空气中的氧气含量有限，燃料的燃烧效率较低，能源利用率不高。

为了解决这些问题，锅炉助燃制氧机应运而生。

锅炉助燃制氧机通过将空气中的氧气与燃料进行充分的混合，提高燃烧效率，减少有害物质的排放。

它通常由氧气发生器、调节装置、混合装置和控制系统等部分组成。

氧气发生器是锅炉助燃制氧机的核心部分，它能够从空气中分离出氧气。

常用的氧气发生器有压力摩尔筛膜法、氧气分子筛法和膜分离法等。

这些方法都能够有效地提取空气中的氧气，提供给锅炉燃烧过程中的需要。

调节装置用于控制氧气的流量和浓度，确保氧气与燃料的比例适宜。

混合装置将氧气与燃料进行充分混合，使其形成可燃混合气体。

控制系统则负责监测和控制整个助燃过程，确保锅炉的正常运行和安全性。

锅炉助燃制氧机的应用可以有效提高锅炉的燃烧效率和能源利用率，减少燃烧产物中的有害物质排放。

它不仅可以降低环境污染，减少对大气的负荷，还能够提高工业生产和生活用热的效率，减少能源消耗，节约成本。

值得注意的是，在使用锅炉助燃制氧机时需要注意安全问题。

首先，操作人员需要熟悉设备的使用方法和操作规程，确保设备正常运行。

其次，定期对设备进行检查和维护，保证设备的正常工作。

循环流化床锅炉主要设备概述循环流化床锅炉是一种以循环流化床技术为核心的节能环保型锅炉。

该锅炉采用了循环流化床燃烧技术，可以实现燃烧效率高、燃料适应性强、污染物排放低等优点。

在循环流化床锅炉中，主要设备包括锅炉本体、燃烧设备、循环系统、除尘设备等。

本文将对循环流化床锅炉的主要设备进行概述。

1. 锅炉本体循环流化床锅炉的本体是整个锅炉系统的核心部分，它主要由炉膛、水冷壁、蒸汽冷凝器、过热器、再热器、空气预热器、燃料喷射系统等组成。

1.1 炉膛循环流化床锅炉的炉膛主要承受燃烧过程中的高温和高压。

炉膛内配有流化床材料，燃料在其中燃烧。

循环流化床的炉膛具有良好的燃烧环境和热传递效果，使得燃烧效率高。

1.2 水冷壁水冷壁是循环流化床锅炉的重要组成部分，它通过循环流动的水吸收高温燃烧产生的热量，同时起到隔热和保护炉膛的作用。

水冷壁采用了高强度的材料，能够承受高温和高压的工作条件。

1.3 蒸汽冷凝器、过热器和再热器循环流化床锅炉在燃烧过程中产生的高温燃烧气体经过蒸汽冷凝器冷凝成水蒸汽，然后再经过过热器和再热器增加其温度，提高锅炉的蒸汽参数和热效率。

1.4 空气预热器空气预热器能够利用废气中的余热对进入锅炉的空气进行预热，提高了燃烧效率，并减少了污染物的排放。

1.5 燃料喷射系统燃料喷射系统将燃料通过喷嘴均匀地喷射到循环流化床炉膛中，与流化床材料一起进行燃烧。

燃料喷射系统的设计合理与否直接影响了锅炉的燃烧效率和运行稳定性。

2. 燃烧设备燃烧设备是循环流化床锅炉的重要组成部分，它包括燃烧器、风机和引风机，控制锅炉的燃烧过程。

2.1 燃烧器循环流化床锅炉的燃烧器负责将燃料与气体混合并点燃，控制燃烧过程中的氧气供给和燃料的喷射。

燃烧器的设计应该能够实现燃烧过程的稳定和控制。

2.2 风机和引风机风机和引风机负责提供空气和燃料所需的氧气，通过风力将燃料喷射到炉膛中，并通过循环系统维持循环床的稳定。

3. 循环系统循环系统是循环流化床锅炉中的重要组成部分，它包括床料循环系统和烟气循环系统。

电厂锅炉原理及设备
电厂锅炉是一种用来将燃料燃烧产生热能的装置，通过循环水来转化热能为蒸汽以供电厂发电使用。

它是电厂中重要的设备之一，其工作原理和组成设备如下：
工作原理：
1. 燃料燃烧：燃料（如煤、天然气、石油等）在锅炉炉膛中燃烧，释放出大量的热能。

2. 加热水：锅炉内的水被加热，形成高温高压蒸汽。

3. 蒸汽发电：高温高压蒸汽通过管道输送至汽轮机，推动汽轮机旋转产生电能。

4. 冷却：蒸汽在汽轮机内放出部分热能后，变为低温低压蒸汽，并通过凝汽器冷却后再次回到锅炉。

组成设备：
1. 炉膛：炉膛是燃料燃烧的空间，通常采用耐高温材料（如耐火砖）构建，以承受高温燃烧。

2. 锅筒：锅筒是存放水的容器，承受高温高压下的热载荷。

通常分为上下两部分，上部为水蒸汽区，下部为水区。

3. 管束：管束是连接锅筒和汽轮机的管道系统，将产生的高温高压蒸汽输送至汽轮机，同时将冷却后的蒸汽回输至锅炉。

4. 空气预热器：空气预热器通过回收烟气中的余热，将进入锅炉的空气预热，提高燃烧效率。

5. 除尘器：除尘器用于去除锅炉燃烧产生的烟尘颗粒，保护环境。

6. 给水系统：给水系统负责补充锅炉内的水分，以保持锅炉内水位稳定。

7. 控制系统：控制系统对锅炉的温度、压力、燃料供给等进行监控和调节，以确保锅炉的安全稳定运行。

总之，电厂锅炉通过燃料燃烧产生热能，将其转化为高温高压蒸汽，再通过汽轮机发电。

同时，锅炉还配备了一系列的辅助设备和控制系统，以保障锅炉的正常工作和安全运行。
