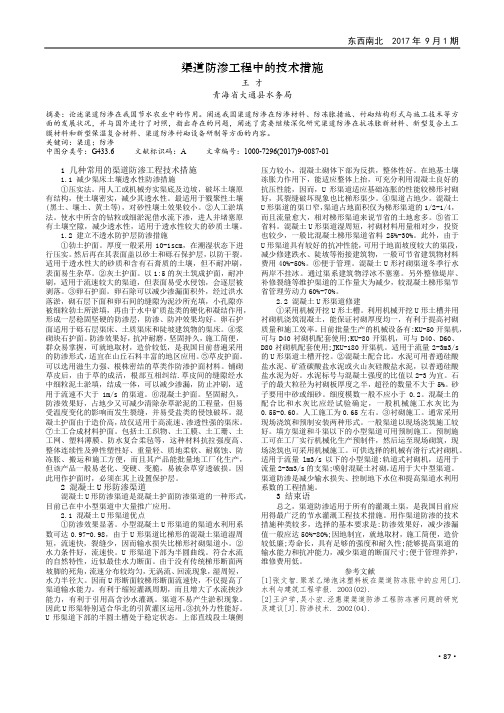

东西南北 2017年 9月1期·87·渠道防渗工程中的技术措施王 才青海省大通县水务局摘要：论述渠道防渗在我国节水农业中的作用。
阐述我国渠道防渗在防渗材料、防冻胀措施、衬砌结构形式与施工技术等方面的发展状况，并与国外进行了对照，指出存在的问题，阐述了需要继续深化研究渠道防渗在抗冻胀新材料、新型复合土工膜材料和新型保温复合材料、渠道防渗衬砌设备研制等方面的内容。
关键词：渠道；防渗 中图分类号：G433.6 文献标识码：A 文章编号：1000-7296(2017)9-0087-011 几种常用的渠道防渗工程技术措施1.1 减少渠床土壤透水性防渗措施①压实法。
用人工或机械夯实渠底及边坡，破坏土壤原有结构，使土壤密实，减少其透水性。
最适用于戮聚性土壤(黑土、壤土、黄土等)，对砂性壤土效果较小。
②人工淤填法。
使水中所含的钻粒或细淤泥借水流下渗，进人并堵塞原有土壤空隙，减少透水性，适用于透水性较大的砂质土壤。
1.2 建立不透水防护层防渗措施①勃土护面。
厚度一般采用10-1scm ，在潮湿状态下进行压实。
然后再在其表面盖以砂土和砾石保护层，以防干裂。
适用于透水性大的砂质和含有石膏质的土壤，但不耐冲刷，表面易生杂草。
②灰土护面。
以1:5的灰土筑成护面，耐冲刷，适用于流速较大的渠道，但表面易受水侵蚀，会逐层被剥落。
③卵石护面。
卵石除可以减少渗漏面积外，经过洪水落淤，砌石层下面和卵石间的缝隙为泥沙所充填，小孔隙亦被细粒勃土所淤填，再由于水中矿质盐类的硬化和凝结作用，形成一层稳固坚硬的防渗层，防渗、防冲效果均好。
卵石护面适用于砾石层渠床、土质渠床和陡坡建筑物的渠床。
④浆砌块石护面。
防渗效果好，抗冲耐磨，坚固持久，施工简便，群众易掌握，可就地取材，造价较低，是我国目前普遍采用的防渗形式，适宜在山丘石料丰富的地区应用。
⑤草皮护面。
可以选用滋生力强、根株密结的草类作防渗护面材料。
铺砌草皮后，由于草的成活，根部互相纠结.草皮间的缝隙经水中细粒泥土淤填，结成一体，可以减少渗漏，防止冲刷，适用于流速不大于1m/s 的渠道。
渠道防渗工程技术规范1.概述农业灌溉用水约占全国总用水量的63%，不论从节水潜力还是用水比重考虑，建设节水型社会的重点是农业灌溉节水，而农业灌溉节水的重点又在大型灌区。
大型灌区节水的主要措施之一就是渠道防渗。
在大中型灌区骨干工程改造中，砼渠道防渗衬砌，由于其适应性广、耐久性好、糙率小，抗冲性能和防渗效果好而成为目前普遍采用的一种节水工程措施，现浇砼衬砌渠道更是由于结构缝少、造价底、机械化程度较高而被广泛应用。
但运行中发现，约30%的现浇砼渠道在5年左右就出现裂缝（严重的1～２年），裂缝漏水不仅削弱了节水效果，减少了使和寿命，而且成为灌溉管理的安全隐患。
因此在设计和施工中必须针对裂缝产生的原因，提出相应的对策，以减少裂缝数量和裂缝发生的程度，延长使用寿命，发挥更大效益。
2.砼现浇渠道裂缝的形式和特点现浇砼衬砌渠道裂缝具有砼工程裂缝的共性，又有不同于大体积砼裂缝的突出表现。
裂缝一经形成，就很难自身愈合。
根据现场调查，渠道裂缝多出现在尺寸较大的现浇砼板顺水流方向，缝位一般在渠道坡板坡脚以上1/ 4～3/4坡长范围内和渠底中部；冬季积水或行水的渠道，一般出现在水面附近的坡板上。
这些裂缝多呈弯曲线状，坡板上裂缝严重的呈折断破坏状态．在现浇砼渠道中，温度裂缝和拉裂缝一般呈发散状。
裂缝表现为指向渠顶偏离渠坡的法线，这些裂缝往往和基土冻胀同时发生，形成冻胀裂缝。
另外，在东西走向的渠道中，阴、阳两坡裂缝表现有很大的差别，阴坡裂缝较阳坡裂缝更厉害、更复杂。
3.现浇渠道裂缝原因分析通过多年的观测实践，认为造成裂缝产生的根本原因在于：砼由于受自身及外部介质环境的影响，在温度、湿度变化和周边、基础约束的作用下，会产生很大的约束应力，容易产生裂缝；在现浇砼渠道衬砌中，水泥砼属于薄壁轻型钢性结构，具有较高的抗压强度，但抗拉强度较低，适应拉伸变形和不均匀变形的能力较差。
所以，从结构和运行环境分析，现浇砼渠道裂缝主要是由冻胀压力及温度应力产生的，局部裂缝问题可能与施工质量和基础稳定性有很大的关系。

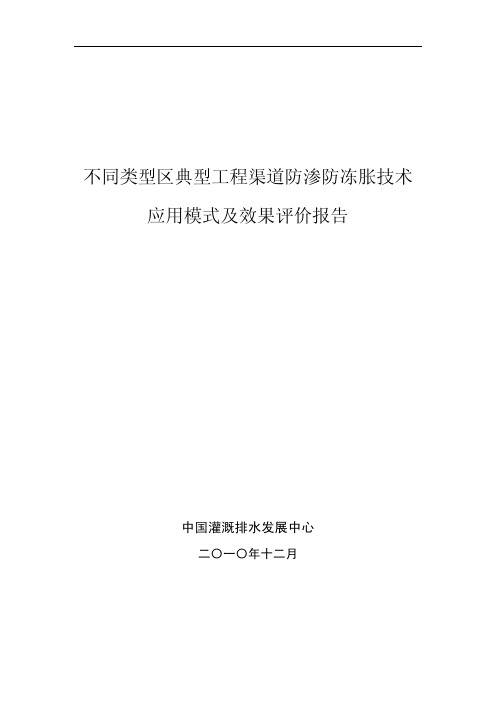

不同类型区典型工程渠道防渗防冻胀技术应用模式及效果评价报告中国灌溉排水发展中心二〇一〇年十二月目录1 我国渠道防渗防冻胀技术发展概况.................................................................- 1 - 1.1 渠道防渗防冻胀技术发展情况.....................................................................- 1 - 1.2 防冻胀结构形式.....................................................................................................-3 -1.2.1混凝土U形防渗渠道.....................................................................................................- 3 -1.2.2复合材料防渗结构形式..................................................................................................- 3 -1.3 防渗、防冻胀新材料与新技术.....................................................................- 4 -1.4 渠道防渗工程经济分析和质量监管..........................................................- 7 -2 渠道防渗防冻胀主要技术措施............................................................................- 8 - 2.1 渠道防渗工程的冻害类型及破坏形式.....................................................- 8 -2.1.1冻害类型.........................................................................................................................- 8 -2.1.2冻害破坏形式.................................................................................................................- 9 -2.2 渠道防渗工程冻胀破坏成因及特征...........................................................- 15 -2.2.1冻胀破坏成因...............................................................................................................- 15 -2.2.2渠基土的冻胀特征.......................................................................................................- 17 -2.3 渠道防渗防冻胀主要技术措施.....................................................................- 19 -2.3.1回避措施.......................................................................................................................- 19 -2.3.2削减措施.......................................................................................................................- 20 -2.3.3结构措施.......................................................................................................................- 21 -2.3.4管理措施.......................................................................................................................- 21 -3 不同类型区典型工程渠道防渗防冻胀技术应用及效果评价..........- 22 - 3.1 渠道防渗防冻胀类型区划分...........................................................................- 22 - 3.2 不同类型区典型工程渠道防渗防冻胀措施及效果评价................- 24 -3.2.1西北地区.......................................................................................................................- 24 -3.2.1.1 新疆兵团北屯灌区........................................................................- 24 -3.2.1.2 新疆呼图壁河灌区........................................................................- 29 -3.2.1.3 新疆三屯河灌区............................................................................- 32 -3.2.1.4 甘肃景电灌区...............................................................................- 39 -3.2.1.5 甘肃友联灌区...............................................................................- 44 -3.2.2东北地区.......................................................................................................................- 48 -3.2.2.1 黑龙江音河灌区............................................................................- 48 -3.2.2.2 黑龙江引汤灌区............................................................................- 52 -3.2.2.3 黑龙江江东灌区............................................................................- 57 -3.2.2.4 黑龙江悦来灌区............................................................................- 59 -3.2.2.5 黑龙江龙头桥灌区........................................................................- 60 -3.2.3华北地区.......................................................................................................................- 62 -3.2.3.1 内蒙古河套灌区............................................................................- 62 -3.2.3.2 河北石津灌区...............................................................................- 78 -3.2.3.3 山东簸箕李灌区............................................................................- 85 -4 渠道防渗防冻胀技术应用模式..........................................................................- 88 - 4.1 置换措施应用模式................................................................................................- 89 - 4.2 保温措施应用模式................................................................................................- 89 - 4.3 排水措施应用模式................................................................................................- 90 - 4.4 适应冻胀变形断面形式应用模式................................................................- 92 -4.5 复合防渗防冻胀技术应用模式.....................................................................- 92 -5 结论及建议....................................................................................................................- 95 - 5.1 结论................................................................................................................................- 95 - 5.2 建议................................................................................................................................- 95 -在我国北方寒冷地区，由于负温的作用，已建的渠道衬砌与防渗工程都不同程度遭受到冻胀破坏，不仅影响了工程的正常运行，增加了工程管理维修的难度和费用，也影响了防渗效果，有的甚至完全失去了防渗的作用。
浅论混凝土渠道防渗冻害产生的原因分析和防治维修关键词：混凝土渠道防渗冻害原因分析防治维修论文摘要：新疆兵团农三师前进、小海子灌区几年以来，在新疆塔里木河流域综合治理和大型灌区续建配套与节水改造项目中实施的前进水库放水渠，小海子中干渠，英尔曼支干渠，48团、50团、53团干渠混凝土防渗工程设计施工中，普遍采用换填戈壁、风积砂垫层，增加苯板保温层等技术保证措施，混凝土防渗渠道运行情况基本良好，达到了防止混凝土防渗渠道因为冻胀而遭受破坏的目的。
0 引言混凝土渠道防渗具有一次性投资比较大，防渗效果好，运行安全的特点。
是目前新疆兵团农三师前进、小海子灌区普遍采用的一种渠道防渗技术措施，在塔里木河流域综合治理和大型灌区续建配套与节水改造项目的实施中起到了节约用水、提高水资源利用率、改善自然环境的作用。
1 混凝土渠道防渗冻害的原因分析混凝土是由砂、石、水、水泥等材料组成的，这些材料具有一定的吸水性，又长期处在水的环境中，这些水分在负温条件下，体积会发生膨胀，经过多个冻胀，融化循环和应力的反复作用，最终导致混凝土的冻融破坏。
混凝土（预制混凝土板），属于刚性材料，具有较高的抗压强度，但抗拉强度较低，适应拉伸变形或不均匀变形的能力较差。
在冻胀力或热应力的作用下，容易破坏，其破坏形式归纳如下。
①鼓胀及裂缝。
在冬季，混凝土板与渠床基土冻结成一个整体，承受着冻结力、冻胀力，以及混凝土板本身收缩产生的拉应力等，当这些应力值大于混凝土板在低温下的极限应力时，板体就发生破坏。
②架空隆起。
在地下水位较高的渠段，渠床基土距地下水近，冻胀量大，而渠顶冻胀小，造成混凝土衬砌板大幅度隆起、架空。
这种现象，一般出现在坡脚或水面以上0.5米坡长处和渠底中部。
③滑塌。
渠道衬砌的冻融滑塌有两种形式：其一由于冻胀引起混凝土板隆起架空，使得坡脚支承受到破坏，混凝土板垫层失去稳定平衡，因而基土融化时，上部混凝土板块顺坡向下滑移、错位、互相穿插、迭叠。
812023.8农田水利施工中防渗渠道衬砌技术赵俊霞（甘肃省水利水电工程局有限责任公司，甘肃 兰州 730000）目前，国内已建的农田灌溉渠道一般采用水泥混凝土衬砌形式，一方面，它能很大程度上增强了灌溉渠道的防渗能力，另一方面，也能大幅提高农业灌溉的实施效果。
但在工程正式开工之前，如果不能制定出科学合理的整体方案，或工程建设中出现差错，都会造成非常严重的渗漏。
1 试验区概况试验区气候为温带半湿润气候形式，多年平均降水量为637.6毫米，平均气温为12.9℃。
渠床土质为重粉质黏土，地下水埋深度为70米。
本次灌溉的渠道底较农田高，东西与南北为走向。
渠道在冻胀融沉的作用下，造成了开裂、隆起等严重的冰冻灾害，所以，必须做好这条渠道的施工工艺，确保渠道的安全。
2 渠道防渗衬砌技术模式对该试验区渠道冻害情况和防渗材料与断面形状的分析，为了达到防渗漏的目的，在总结已有的衬砌施工经验的基础上，本文提出了如下的砌承施工方式。
2.1 1/2U形预制安砌1/2U型混凝土砌筑工艺是将U型截面沿沟槽的基坑剖开，然后在厂房内预先制作2个物料，再到现场将这两块材料进行对接与安装、砌筑。
该形式的砌筑中产生的工作缝需要利用水泥砂浆进行填平。
需要注意的是，预制施工过程中最为简单的方法就是人工预制。
该方法不仅投入较少，所受到的气候影响也相对较小，可减少施工与行水之间的矛盾。
在现有的防渗渠道工程中，膨胀节填充物的安装是一个亟待解决的问题。
当前，为保证工程施工的质量，选用焦油塑料胶泥条、雨水膨胀橡胶止水条作预埋施工用的伸缩缝材料，而现浇管道采用的伸缩缝采用聚硫黄密封。
对比试验采用了冷镶嵌法。
按伸缩缝填充材料的种类，将1／2U形预制安砌分为1／2U形预制安砌＋焦油塑料胶泥条和1／2U形预制安砌＋遇水膨胀橡胶止水条两种。
2.2 人工现浇全U形渠现场浇注具有良好的防渗效果和抗冻害性能，但总体上与运行周期有矛盾。
现浇采用的是水泥砂浆，采用干硬质混凝土，提高水泥的强度和硬度，从而加快了施工的进度，提高了工程的整体质量。
《河南水利与南水北调》2023年第12期施工技术中型灌区节水配套改造工程渠系建筑物防渗加固技术黄哲瑜（广东省水利水电建设有限公司，广东广州510635）摘要：研究中型灌区节水配套改造工程渠系建筑物防渗加固技术，节约中型灌区水资源。
将台山市农业综合开发大隆洞中型灌区节水配套改造项目作为研究对象，分析混凝土U形渠的优点，并将混凝土U形防渗渠应用于在中型灌区节水配套改造工程中，通过拌合、振捣、运输、浇筑、拆模以及养护完成混凝土材料的浇筑。
实验表明：该方法工程量小，用工少，占地面积较小，不仅节省成本还创造收益。
关键词：中型灌区；节水配套改造；建筑物防渗；加固技术；混凝土U形渠；养护中图分类号：TV93文献标识码：A文章编号：1673-8853（2023）12-0057-03Seepage Prevention and Reinforcement Technology of Canal System Buildings inWater-saving Supporting Reconstruction Project of Medium-sized Irrigated AreaHUANG Zheyu（Guangdong Water Conservancy and Hydropower Construction CO.LTD.,Guangzhou510635,China）Abstract：The seepage prevention and reinforcement technology of canal system buildings in water-saving supporting renovation project in medium-sized irrigated areas are studied to save water resources in medium-sized irrigated areas.Taking the medium-sized irrigation area water-saving supporting reconstruction project in Dalongdong,Taishan City,as the research object,this study analyzes the advantages of concrete U-shaped channels and applies them to the water-saving supporting transformation project in the medium-sized irrigation area.The concrete U-shaped anti-seepage channels are completed through mixing,vibrating,transporting, pouring,formwork removal,and maintenance of concrete materials.The experiment shows that this method has a small amount of work, less labor,less area,which not only saves the cost but also creates benefits.Key words：medium-sized irrigation area;water-saving supporting reconstruction;building seepage prevention;reinforcement technology;concrete U-shaped canal;curing1工程概况台山市农业综合开发大隆洞中型灌区节水配套改造项目位于台山市，此项目包括以下工程内容：中型灌区节水改造，主要建设内容：改造渠道总长10.61km，其中衬砌、疏浚总干渠3.51km，北干渠7.10km；重建农桥6座、分水闸1座、排洪闸4座、放水涵66座；加固涵洞2座、渡槽1座等。
我国灌区渠道防渗技术研究[摘要] 对我国灌区渠道防渗的发展历程和季节冻土区渠道防渗发展情况作了概述，分析了季节冻土区灌区渠道防渗发展过程中存在的主要问题，总结了渠道防渗的技术措施。
[关键词] 渠道防渗抗冻胀1.我国灌区渠道防渗的概述1.1渠道防渗的稳步发展阶段从20世纪60年代就强调渠系配套，但至今依然是薄弱环节。
长期以来，我国灌区干支两级渠道基本上由国家投资，斗及斗以下渠道建筑多以群众自筹为主，斗以下工程配套差，质量也难以保证，且普遍存在着重建轻管现象，渠系工程老化失修，这是造成渠系水利用率较低的主要原因之一。
根据许多灌区灌溉系统的现状，如果对渠系进行改造和配套，把现有的渠系水利用系数平均提高0.1，全国每年可增加近400亿m3的供水。
因此，必须将渠系配套技术作为节水灌溉的一项重要任务，使现有工程的效益得到充分发挥，常抓不懈。
为提高项目实施的科技含量，河北省石津灌区在新技术、新材料、新工艺上进行了积极探索和应用，取得了一定成效。
在渠道断面的设计上，从水流条件、抗冻胀效果、施工难易程度、结构是否美观等方面考虑，在不同级别的渠道上选用多种结构形式，形成了大型渠道梯形、中小型渠道弧形的最佳断面组合。
在科学试验和研究上，为解决混凝土防渗渠道的冻胀问题，石津灌区分别在总干渠和三条分干渠上设立了试验段，重点对梯形、抛物线形混凝土防渗渠道的冻胀问题进行研究。
从防、抗、导三个方面入手，设立了不同结构形式的防渗断面，埋设地温观测仪、冻胀量观测仪等设备。
根据实验的初步成果，灌区首次在干渠上进行了聚苯乙烯泡沫保温板的试用工作。
在伸缩缝处理上，他们还试用了具有伸缩性大、密度小、不吸水、抗冻、抗渗、抗腐蚀、施工一次成型等优点的闭孔泡沫塑料止水带，使用效果正在做进一步的观察和分析。
针对东西向渠道阴坡在水深三分之一处极易出现纵向裂缝的情况进行了割缝处理的实验和研究，在不能解决冻胀的情况下，引导冻胀应力集中，消除裂缝的态意产生，提高混凝土防渗渠道的美观程度。
