除氧器相关知识

除氧器培训资料第一步：除氧器的定义和作用除氧器是一种设备，用于去除液体、气体和固体介质中的氧气。

它常见于供暖系统、锅炉和水处理设备中，能够有效地去除氧气以防止腐蚀和气泡形成。

除氧器的主要作用是保护设备免受氧腐蚀的侵害。

当水中存在氧气时，会导致金属材料的腐蚀。

除氧器通过将水中的氧气转化为无害气体，从而减少腐蚀的风险。

第二步：除氧器的种类和工作原理除氧器主要分为两种类型：热力除氧器和化学除氧器。

1. 热力除氧器：热力除氧器利用加热和气体混合的原理去除氧气。

通过加热水，在加热过程中气体从水中蒸发出来，并与氧气混合。

然后，通过物理原理将气体从溶液中分离出来，从而实现除氧的目的。

2. 化学除氧器：化学除氧器利用特殊的化学物质将氧气转化为无害的物质。

这些化学物质能够与氧气发生反应，并将其转化为水溶液或其他化合物。

通过这种化学反应，氧气可以被彻底去除。

第三步：除氧器的安装和维护正确安装和维护除氧器对于保证设备的正常运行至关重要。

以下是一些安装和维护除氧器的基本步骤：1. 安装除氧器：- 首先，根据现场实际情况选择合适的除氧器型号和规格。

- 确保除氧器的安装位置距离设备和管道符合要求。

通常情况下，除氧器应安装在水循环系统的高位。

- 连接除氧器与水循环系统的供水管道和回水管道。

- 安装并连接除氧器所需的管道和阀门。

2. 运行和维护除氧器：- 定期检查除氧器的工作状态，确保其正常运行。

- 清洗除氧器内部的过滤器和离心器，以去除其中的杂质和沉积物。

- 定期检查除氧器的密封性能，确保无泄漏现象。

- 检查除氧剂的储存情况，并根据需要进行补充。

第四步：除氧器的优势和应用领域除氧器在各个领域都有着广泛的应用，具有以下优势：1. 防止腐蚀：除氧器可以有效地去除水中的氧气，减少腐蚀的风险，延长设备使用寿命。

2. 提高热效率：通过去除氧气，除氧器可以减少气泡在水循环系统中的形成，提高热传导效率，从而提高设备的整体热效率。

3. 节约能源：由于除氧器可以提高热效率，因此可以降低能源消耗，实现能源的节约和环境保护。

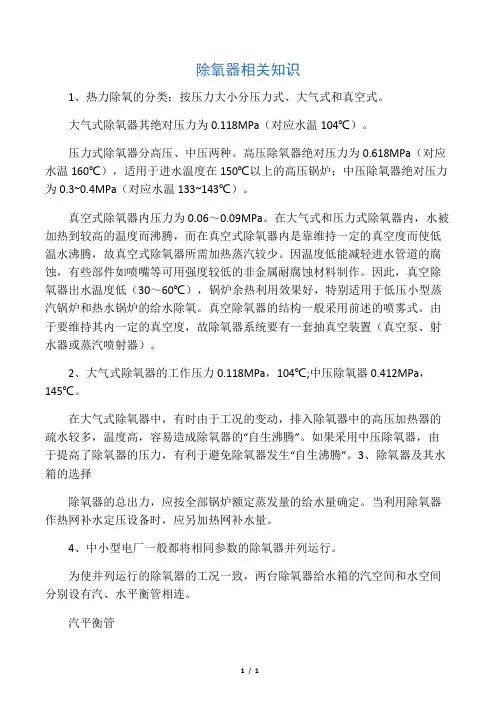

除氧器相关知识1、热力除氧的分类：按压力大小分压力式、大气式和真空式。

大气式除氧器其绝对压力为0.118MPa（对应水温104℃）。

压力式除氧器分高压、中压两种。

高压除氧器绝对压力为0.618MPa（对应水温160℃），适用于进水温度在150℃以上的高压锅炉；中压除氧器绝对压力为0.3~0.4MPa（对应水温133~143℃）。

真空式除氧器内压力为0.06～0.09MPa。

在大气式和压力式除氧器内，水被加热到较高的温度而沸腾，而在真空式除氧器内是靠维持一定的真空度而使低温水沸腾，故真空式除氧器所需加热蒸汽较少。

因温度低能减轻进水管道的腐蚀，有些部件如喷嘴等可用强度较低的非金属耐腐蚀材料制作。

因此，真空除氧器出水温度低（30～60℃），锅炉余热利用效果好，特别适用于低压小型蒸汽锅炉和热水锅炉的给水除氧。

真空除氧器的结构一般采用前述的喷雾式。

由于要维持其内一定的真空度，故除氧器系统要有一套抽真空装置（真空泵、射水器或蒸汽喷射器）。

2、大气式除氧器的工作压力0.118MPa，104℃;中压除氧器0.412MPa，145℃。

在大气式除氧器中，有时由于工况的变动，排入除氧器中的高压加热器的疏水较多，温度高，容易造成除氧器的“自生沸腾”。

如果采用中压除氧器，由于提高了除氧器的压力，有利于避免除氧器发生“自生沸腾”。

3、除氧器及其水箱的选择除氧器的总出力，应按全部锅炉额定蒸发量的给水量确定。

当利用除氧器作热网补水定压设备时，应另加热网补水量。

4、中小型电厂一般都将相同参数的除氧器并列运行。

为使并列运行的除氧器的工况一致，两台除氧器给水箱的汽空间和水空间分别设有汽、水平衡管相连。

汽平衡管1/ 1。

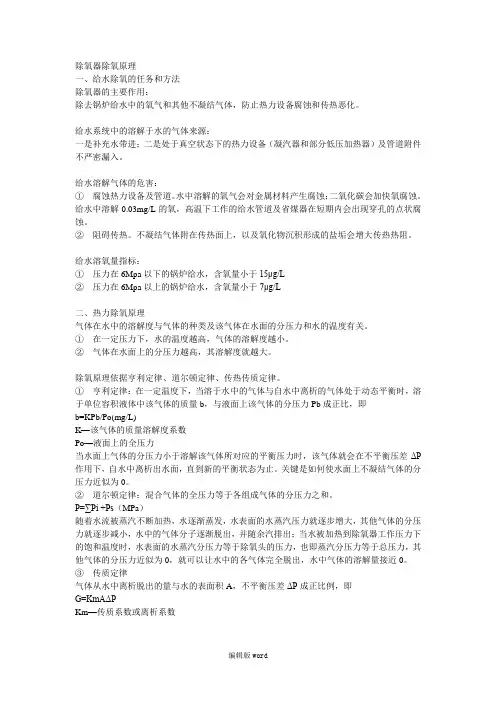

除氧器除氧原理一、给水除氧的任务和方法除氧器的主要作用：除去锅炉给水中的氧气和其他不凝结气体，防止热力设备腐蚀和传热恶化。

给水系统中的溶解于水的气体来源：一是补充水带进；二是处于真空状态下的热力设备（凝汽器和部分低压加热器）及管道附件不严密漏入。

给水溶解气体的危害：①腐蚀热力设备及管道。

水中溶解的氧气会对金属材料产生腐蚀；二氧化碳会加快氧腐蚀。

给水中溶解0.03mg/L的氧，高温下工作的给水管道及省煤器在短期内会出现穿孔的点状腐蚀。

②阻碍传热。

不凝结气体附在传热面上，以及氧化物沉积形成的盐垢会增大传热热阻。

给水溶氧量指标：①压力在6Mpa以下的锅炉给水，含氧量小于15μg/L②压力在6Mpa以上的锅炉给水，含氧量小于7μg/L二、热力除氧原理气体在水中的溶解度与气体的种类及该气体在水面的分压力和水的温度有关。

①在一定压力下，水的温度越高，气体的溶解度越小。

②气体在水面上的分压力越高，其溶解度就越大。

除氧原理依据亨利定律、道尔顿定律、传热传质定律。

①亨利定律：在一定温度下，当溶于水中的气体与自水中离析的气体处于动态平衡时，溶于单位容积液体中该气体的质量b，与液面上该气体的分压力Pb成正比，即b=KPb/Po(mg/L)K—该气体的质量溶解度系数Po—液面上的全压力当水面上气体的分压力小于溶解该气体所对应的平衡压力时，该气体就会在不平衡压差ΔP 作用下，自水中离析出水面，直到新的平衡状态为止。

关键是如何使水面上不凝结气体的分压力近似为0。

②道尔顿定律：混合气体的全压力等于各组成气体的分压力之和。

P=∑Pi +Ps（MPa）随着水流被蒸汽不断加热，水逐渐蒸发，水表面的水蒸汽压力就逐步增大，其他气体的分压力就逐步减小，水中的气体分子逐渐脱出，并随余汽排出；当水被加热到除氧器工作压力下的饱和温度时，水表面的水蒸汽分压力等于除氧头的压力，也即蒸汽分压力等于总压力，其他气体的分压力近似为0，就可以让水中的各气体完全脱出，水中气体的溶解量接近0。

除氧器的工作原理1. 引言除氧器是一种用于去除水中溶解氧的装置，广泛应用于工业生产、水处理、航空航天等领域。

本文将详细介绍除氧器的工作原理及其相关知识。

2. 除氧器的定义和作用除氧器是一种设备，用于去除水中溶解氧，从而防止氧对设备和工艺的腐蚀和氧化作用。

它的主要作用是保护设备的正常运行和延长其使用寿命。

3. 除氧器的分类根据工作原理和结构形式，除氧器可以分为物理除氧器和化学除氧器两种类型。

3.1 物理除氧器物理除氧器通过物理方法去除水中的溶解氧。

常见的物理除氧器包括真空除氧器、气体分离除氧器和膜式除氧器等。

3.1.1 真空除氧器真空除氧器利用真空原理，通过降低水中的气压来减少溶解氧的含量。

水在低压下会释放出溶解氧，从而达到除氧的效果。

3.1.2 气体分离除氧器气体分离除氧器利用气体分离技术，将水中的氧气与其他气体分离开来。

常见的气体分离除氧器包括膜式除氧器和空气分离除氧器等。

3.1.3 膜式除氧器膜式除氧器利用特殊的膜材料，通过渗透和扩散作用，将水中的溶解氧分离出来。

膜式除氧器具有结构简单、操作方便、除氧效果好等优点。

3.2 化学除氧器化学除氧器通过化学反应去除水中的溶解氧。

常见的化学除氧器包括还原剂除氧器和吸附剂除氧器等。

3.2.1 还原剂除氧器还原剂除氧器通过加入还原剂，使水中的溶解氧与还原剂发生化学反应，从而去除溶解氧。

常用的还原剂包括亚硫酸盐、硫化物等。

3.2.2 吸附剂除氧器吸附剂除氧器利用吸附剂吸附水中的溶解氧，从而达到除氧的效果。

常见的吸附剂包括活性炭、分子筛等。

4. 除氧器的工作原理无论是物理除氧器还是化学除氧器，其工作原理都是基于溶解氧在水中的存在形式和特性。

4.1 溶解氧在水中的存在形式溶解氧在水中主要以分子形式存在，同时也会以氧化物、氢氧根离子等形式存在。

4.2 物理除氧器的工作原理物理除氧器通过物理方法去除水中的溶解氧。

以真空除氧器为例，其工作原理如下：- 将含有溶解氧的水加热至一定温度，使溶解氧达到饱和状态。

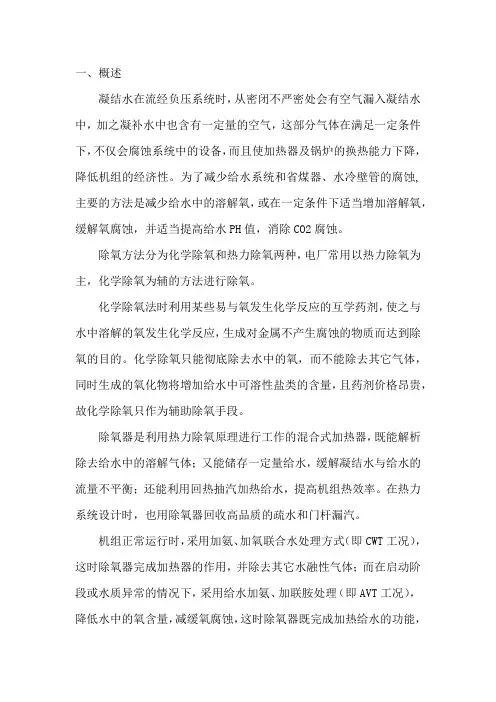

一、概述凝结水在流经负压系统时，从密闭不严密处会有空气漏入凝结水中，加之凝补水中也含有一定量的空气，这部分气体在满足一定条件下，不仅会腐蚀系统中的设备，而且使加热器及锅炉的换热能力下降，降低机组的经济性。

为了减少给水系统和省煤器、水冷壁管的腐蚀,主要的方法是减少给水中的溶解氧，或在一定条件下适当增加溶解氧，缓解氧腐蚀，并适当提高给水PH值，消除CO2腐蚀。

除氧方法分为化学除氧和热力除氧两种，电厂常用以热力除氧为主，化学除氧为辅的方法进行除氧。

化学除氧法时利用某些易与氧发生化学反应的互学药剂，使之与水中溶解的氧发生化学反应，生成对金属不产生腐蚀的物质而达到除氧的目的。

化学除氧只能彻底除去水中的氧，而不能除去其它气体，同时生成的氧化物将增加给水中可溶性盐类的含量，且药剂价格昂贵，故化学除氧只作为辅助除氧手段。

除氧器是利用热力除氧原理进行工作的混合式加热器，既能解析除去给水中的溶解气体；又能储存一定量给水，缓解凝结水与给水的流量不平衡；还能利用回热抽汽加热给水，提高机组热效率。

在热力系统设计时，也用除氧器回收高品质的疏水和门杆漏汽。

机组正常运行时，采用加氨、加氧联合水处理方式（即CWT工况），这时除氧器完成加热器的作用，并除去其它水融性气体；而在启动阶段或水质异常的情况下，采用给水加氨、加联胺处理（即AVT工况），降低水中的氧含量，减缓氧腐蚀，这时除氧器既完成加热给水的功能，又起到除氧的作用。

除氧器的设计应满足以下几点要求：除氧能力满足锅炉最大负荷的要求，水容积足够大且有一定裕量，设有防止超压和水位过高的措施。

除氧器的加热汽源设计由除氧器系统的运行方式决定。

当除氧器以带基本负荷为主时，多采用定压运行方式，供汽汽源管路上设有压力调节阀，要求汽源的压力略高于定压运行压力值，并设有更高一级压力的汽源作为备用。

这种方式节流损失大，效率较低。

而以滑压运行为主的除氧器，供汽管路上不设调节阀，除氧器的压力随机组负荷而改变。

一、概述凝结水在流经负压系统时，从密闭不严密处会有空气漏入凝结水中，加之凝补水中也含有一定量的空气，这部分气体在满足一定条件下，不仅会腐蚀系统中的设备，而且使加热器及锅炉的换热能力下降，降低机组的经济性。

为了减少给水系统和省煤器、水冷壁管的腐蚀,主要的方法是减少给水中的溶解氧，或在一定条件下适当增加溶解氧，缓解氧腐蚀，并适当提高给水PH值，消除CO2腐蚀。

除氧方法分为化学除氧和热力除氧两种，电厂常用以热力除氧为主，化学除氧为辅的方法进行除氧。

化学除氧法时利用某些易与氧发生化学反应的互学药剂，使之与水中溶解的氧发生化学反应，生成对金属不产生腐蚀的物质而达到除氧的目的。

化学除氧只能彻底除去水中的氧，而不能除去其它气体，同时生成的氧化物将增加给水中可溶性盐类的含量，且药剂价格昂贵，故化学除氧只作为辅助除氧手段。

除氧器是利用热力除氧原理进行工作的混合式加热器，既能解析除去给水中的溶解气体；又能储存一定量给水，缓解凝结水与给水的流量不平衡；还能利用回热抽汽加热给水，提高机组热效率。

在热力系统设计时，也用除氧器回收高品质的疏水和门杆漏汽。

机组正常运行时，采用加氨、加氧联合水处理方式（即CWT工况），这时除氧器完成加热器的作用，并除去其它水融性气体；而在启动阶段或水质异常的情况下，采用给水加氨、加联胺处理（即AVT工况），降低水中的氧含量，减缓氧腐蚀，这时除氧器既完成加热给水的功能，又起到除氧的作用。

我公司采用无头喷雾式除氧器（见下图）。

除氧器的设计应满足以下几点要求：除氧能力满足锅炉最大负荷的要求，水容积足够大且有一定裕量，设有防止超压和水位过高的措施。

无头喷雾式除氧器结构简图除氧器的加热汽源设计由除氧器系统的运行方式决定。

当除氧器以带基本负荷为主时，多采用定压运行方式，供汽汽源管路上设有压力调节阀，要求汽源的压力略高于定压运行压力值，并设有更高一级压力的汽源作为备用。

这种方式节流损失大，效率较低。

而以滑压运行为主的除氧器，供汽管路上不设调节阀，除氧器的压力随机组负荷而改变。

除氧器的工作原理引言概述：除氧器是一种常见的设备，用于去除液体中的氧气。

它在许多工业领域中发挥着重要的作用，例如发电厂、化工厂、锅炉等。

本文将详细介绍除氧器的工作原理，包括氧气的生成、除氧器的结构、工作过程以及应用。

正文内容：1. 氧气的生成1.1 热除氧法热除氧法是一种常见的氧气生成方式。

当液体通过除氧器时，通过加热使液体中的氧气蒸发，然后通过排气系统将氧气排出。

1.2 化学除氧法化学除氧法是另一种常见的氧气生成方式。

通过在液体中添加化学试剂，例如亚硫酸钠，与氧气发生反应生成无害的物质，从而去除氧气。

2. 除氧器的结构2.1 进气口除氧器的进气口是液体进入除氧器的通道。

它通常位于除氧器的顶部，并与液体的供应管道相连接。

2.2 除氧室除氧室是除氧器的主要部分，液体在这里与氧气进行接触和反应。

除氧室通常由耐腐蚀材料制成，以防止氧气对设备的腐蚀。

2.3 出气口出气口是将去除氧气的液体排出除氧器的通道。

它通常位于除氧器的底部，并与排气系统相连接。

3. 除氧器的工作过程3.1 液体进入除氧器液体通过进气口进入除氧器，进入除氧室。

3.2 氧气的去除在除氧室中，液体与氧气进行接触和反应。

通过热除氧或化学除氧的方式，将液体中的氧气去除。

3.3 除氧液体的排出去除氧气后的液体通过出气口排出除氧器，进入下一个工艺环节。

4. 除氧器的应用4.1 发电厂在发电厂中，除氧器用于去除锅炉给水中的氧气，以防止锅炉腐蚀和气泡形成。

4.2 化工厂在化工厂中，除氧器用于去除反应过程中产生的氧气，以保证反应的正常进行。

4.3 锅炉在锅炉中，除氧器用于去除给水中的氧气，以防止锅炉管道的腐蚀和气泡形成。

总结：除氧器是一种重要的设备，用于去除液体中的氧气。

它通过热除氧或化学除氧的方式，将液体中的氧气去除。

除氧器的结构包括进气口、除氧室和出气口。

除氧器广泛应用于发电厂、化工厂和锅炉等领域，以保证设备的正常运行和延长使用寿命。

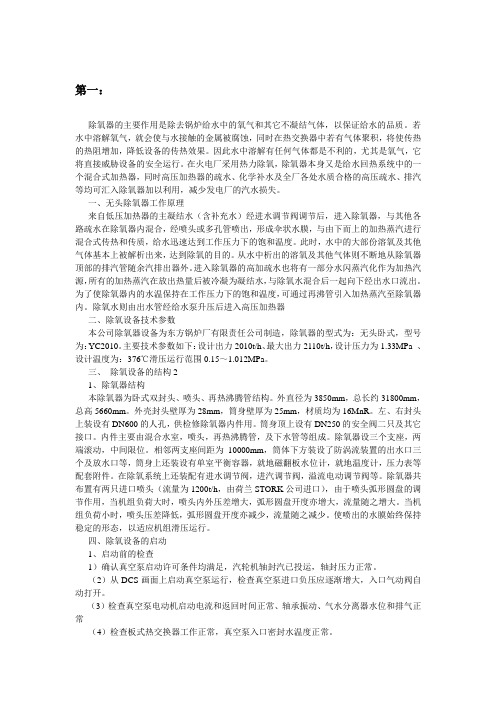

第一：除氧器的主要作用是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质。

若水中溶解氧气，就会使与水接触的金属被腐蚀，同时在热交换器中若有气体聚积，将使传热的热阻增加，降低设备的传热效果。

因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。

在火电厂采用热力除氧，除氧器本身又是给水回热系统中的一个混合式加热器，同时高压加热器的疏水、化学补水及全厂各处水质合格的高压疏水、排汽等均可汇入除氧器加以利用，减少发电厂的汽水损失。

一、无头除氧器工作原理来自低压加热器的主凝结水（含补充水）经进水调节阀调节后，进入除氧器，与其他各路疏水在除氧器内混合，经喷头或多孔管喷出，形成伞状水膜，与由下而上的加热蒸汽进行混合式传热和传质，给水迅速达到工作压力下的饱和温度。

此时，水中的大部份溶氧及其他气体基本上被解析出来，达到除氧的目的。

从水中析出的溶氧及其他气体则不断地从除氧器顶部的排汽管随余汽排出器外。

进入除氧器的高加疏水也将有一部分水闪蒸汽化作为加热汽源，所有的加热蒸汽在放出热量后被冷凝为凝结水，与除氧水混合后一起向下经出水口流出。

为了使除氧器内的水温保持在工作压力下的饱和温度，可通过再沸管引入加热蒸汽至除氧器内。

除氧水则由出水管经给水泵升压后进入高压加热器二、除氧设备技术参数本公司除氧器设备为东方锅炉厂有限责任公司制造，除氧器的型式为：无头卧式，型号为：YC2010。

主要技术参数如下：设计出力2010t/h、最大出力2110t/h，设计压力为1.33MPa 、设计温度为：376℃滑压运行范围0.15～1.012MPa。

三、除氧设备的结构21、除氧器结构本除氧器为卧式双封头、喷头、再热沸腾管结构。

外直径为3850mm，总长约31800mm，总高5660mm。

外壳封头壁厚为28mm，筒身壁厚为25mm，材质均为16MnR。

左、右封头上装设有DN600的人孔，供检修除氧器内件用。

筒身顶上设有DN250的安全阀二只及其它接口。

一、除氧器的作用和工作原理简介除氧器的主要作用是除去给水中的氧气,保证给水的品质。

水中溶解的氧气，会使与水接触的金属腐蚀，温度越高腐蚀就越明显；在热交换器中若有气体聚集就会妨碍传热过程的进行，降低设备的传热效果。

因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。

除氧器本省又是给水回热系统中的一个混合式加热器，同时高压加热器的疏水、化学补水及全厂各处水质合格的疏水、排气等均可通入除氧器汇总并加以利用，减少发电厂的汽水损失。

当水和某种气体混合物接触时,就会有一部分气体融解到水中去。

气体的溶解度就是表示气体溶解于水中的数量，以毫克/升计值，它和气体的种类以及它在水面的分压力、和水的温度有关。

在一定的压力下，水的温度越高，气体的溶解度就越小；反之，气体的溶解度就越大。

同时气体在水面的分压力越高，其溶解度就越大；反之，其溶解度也越低。

天然水中常含有大量溶解的氧气，可达10毫克/升。

汽轮机的凝结水可能融有大量氧气，因为空气能通过处于真空状态下的设备不严密部分渗入进去。

此外，补充水中也含有氧气及二氧化碳等其他气体。

液面上气体混合物的全压力中，包括有液体蒸汽的分压力。

将水加热时，液面附近水蒸气的分压力就会增加，相应的液面附近其他气体的分压力就会降低。

当水加热到沸点时，蒸汽的分压力就会接近液面上的全压力，此时液面上其他气体的分压力几乎接近于零，于是这些气体将完全自水中清除出去。

要达到这一点，不仅要将水加热到沸点，还要使液面上没有这些气体存在，即将逸出的气体随时排走。

除氧器的工作原理即利用蒸汽对水进行加热，使水达到一定压力下的饱和温度，即沸点。

这时除氧器的空间充满着水蒸汽，而氧气的分压力逐渐降低接近为零，溶解于水的氧气将全部逸出，以保证给水含氧量合格。

在高参数的电厂，一般采用0.59兆帕的除氧器。

这样可以减少价格昂贵而运行不十分可靠的高压加热器的数目。

高参数的锅炉给水温度一般为230~250摄氏度。

除氧器的工作原理引言概述：除氧器是一种常见的设备，用于去除水中的氧气。

它在许多工业和实验室应用中起着重要作用。

本文将详细介绍除氧器的工作原理，并分为五个部份进行阐述。

一、除氧器的定义和分类1.1 除氧器的定义：除氧器是一种设备，用于去除水中的氧气，以防止氧腐蚀和其他负面影响。

1.2 除氧器的分类：根据工作原理和结构特点，除氧器可以分为热力学除氧器、化学除氧器和物理除氧器等几种类型。

二、热力学除氧器的工作原理2.1 热力学除氧器的基本原理：热力学除氧器利用温度差异温和体溶解度的关系，通过加热水体来降低氧气的溶解度，从而实现除氧的目的。

2.2 热力学除氧器的工作过程：热力学除氧器通过将水加热到一定温度，使氧气从水中释放出来，并通过排气装置将氧气排出系统。

2.3 热力学除氧器的优缺点：热力学除氧器具有操作简单、除氧效果好等优点，但能耗较高，对水质要求较高。

三、化学除氧器的工作原理3.1 化学除氧器的基本原理：化学除氧器利用化学反应将水中的氧气转化为无害的物质，从而达到除氧的目的。

3.2 化学除氧器的工作过程：化学除氧器通过添加化学剂，如亚硫酸钠、亚硫酸氢钠等，与氧气发生反应，生成无害的物质，从而实现除氧的效果。

3.3 化学除氧器的优缺点：化学除氧器具有除氧效果好、适合于不同水质等优点，但需要定期添加化学剂，增加了运行成本。

四、物理除氧器的工作原理4.1 物理除氧器的基本原理：物理除氧器利用物理原理，如膜分离、吸附等，将水中的氧气分离出来，实现除氧的目的。

4.2 物理除氧器的工作过程：物理除氧器通过膜分离或者吸附材料，将水中的氧气分离出来，从而实现除氧的效果。

4.3 物理除氧器的优缺点：物理除氧器具有操作简单、无需添加化学剂等优点，但需要定期清洗和更换膜或者吸附材料。

五、除氧器的应用领域5.1 工业领域：除氧器广泛应用于锅炉、冷却水循环系统等工业设备中，以防止氧腐蚀和水垢形成。

5.2 实验室应用：除氧器在实验室中用于去除水中的氧气，以保证实验的准确性和稳定性。

汽轮机介绍之除氧器的运行除氧器是汽轮机系统中非常重要的设备，它的主要作用是去除进入锅炉水循环系统中的溶解氧，防止锅炉金属部件氧腐蚀和水垢形成。

下面将从除氧器的工作原理、结构以及运行过程等方面进行介绍。

1.除氧器的工作原理除氧器主要通过物理方式去除水中的溶解氧，其基本原理是利用稳氢温度来降低水中氧气的溶解度。

通常，锅炉给水在除氧器中加热至饱和温度进行蒸发，同时用脱氧剂与水进行接触，将氧气与脱氧剂发生反应，生成较不溶于水的氧化物，从而实现除氧。

2.除氧器的结构除氧器通常由上部分、混合部分和下部分组成。

上部分是进水处，用于将锅炉给水引入除氧器。

混合部分是将锅炉给水与脱氧剂进行充分接触和混合的区域，通常采用雾化器将脱氧剂雾化喷入除氧器中。

下部分是出水口，用于将除氧后的水排出除氧器。

3.除氧器的运行过程除氧器的运行过程通常分为进氧段和出气段两个阶段。

（1）进氧段进入除氧器的锅炉给水经过预热后，通过进水口进入除氧器。

在进氧段，水被加热至饱和温度，并与雾化器喷入的脱氧剂进行充分混合。

脱氧剂中的活性氢通过与水中溶解的氧气发生反应生成水，从而去除水中的氧气。

（2）出气段除氧后的水进入混合区，由于饱和水温度的升高，水中的溶氧溶解度减小，氧气开始从水中脱出，并被带出除氧器。

在出气段，除氧器内部通入适量的空气，以增大水与空气之间的接触面积，促进氧气的脱除效果，从而进一步降低水中氧气的含量。

4.除氧器的性能评价除氧器的性能通常包括溶解氧含量、活性氢浓度和除氧率等方面的评价。

其中，溶解氧含量是除氧器去除溶解氧的效果的指标之一，一般要求其在锅炉给水中的含量不超过0.02mg/L。

活性氢浓度是评价脱氧剂对溶解氧的去除能力的指标，一般要求其浓度不低于2.0mg/L。

除氧率则是评估除氧器综合除氧性能的指标，一般要求其在95%以上。

总之，除氧器在汽轮机系统中起到了重要的作用，通过物理方式去除水中的溶解氧，保护锅炉金属部件不受氧腐蚀和水垢的影响。

【理论知识】锅炉给水系统设备——除氧器讲解锅炉给水系统设备——除氧器讲解一、除氧器的结构原理除氧设备主要由除氧塔头、除氧水箱两大件以及接管和外接件组成，其主要部件除氧器(除氧塔头)是由外壳、汽水分离器、新型旋膜器(起膜管)、淋水篦子、蓄热填料液汽网等部件组成.下面向您着重介绍除氧塔头的结构原理.1.外壳:是由筒身和冲压椭圆形封头焊制成.，中、小低压除氧器配有一对法兰联接上下部，供装配和检修时使用，高压除氧器留配有供检修的人孔.2. 汽水分离器:该种装置取代了原老式除氧器内草帽锥形式结构设计，使除氧器消除了排汽带水现象。

3.旋膜器组:由水室、汽室、旋膜管、凝结水接管、补充水接管和一次进汽接管组成.凝结水、化学补水、经旋膜器呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽接管引进的加热蒸汽进行热交换，形成了一次除氧，给水经过淋水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度2-3℃，并进行粗除氧.一般经此旋膜段可除去给水中含氧量的90-95%左右.4.淋水篦子:是由数层交错排列的角形钢制作组成，经旋膜段粗除氧的给水在这里进行二次分配，呈均匀淋雨状落到装在其下的液汽网上.5.蓄热填料液汽网:是由相互间隔的扁钢带及一个圆筒体，内装一定高度特制的不锈钢丝网组成，给水在这里与二次蒸汽充分接触，加热到饱和温度并进行深度除氧目的，低压大气式除氧器低于10ug/L、高压除氧器低于5ug/L(部颁标准分别为15ug/L、7ug/L).6.水箱除过氧的给水汇集到除氧器下部容器即水箱内，除氧水箱内装有最新科学设计的强力换热再沸腾装置，该装置具有强力换热，迅速提升水温，更深度除氧，减小水箱振动，降低声音等优点，提高了设备的使用寿命，保证了设备运行的安全可靠性.二、除氧器的工作原理凝结水及补充水首先进入除氧头内旋膜器组水室，在一定的水位差压下从膜管的小孔斜旋喷向内孔，形成射流，由于内孔充满了上升的加热蒸汽，水在射流运动中便将大量的加热蒸汽吸卷进来(试验证明射流运动具有卷吸作用);在极短时间很小的行程上产生剧烈的混合加热作用，水温大幅度提高，而旋转的水沿着膜管内孔壁继续下旋，形成一层翻滚的水膜裙，(水在旋转流动时的临界雷诺数下降很多即产生紊流翻滚)，此时紊流状态的水传热传质效果最理想，水温达到饱和温度。

除氧器种类及应用范围介绍
除氧器是一种用来除去流体中溶解氧的设备。

在很多工业领域中，溶解氧对生产过程和设备设施都会造成一定的危害，因此需要使用除氧器来降低流体中的氧含量。

除氧器主要有以下几种类型和应用范围。

1.真空除氧器：真空除氧器是通过建立真空环境，利用气体溶解度的变化来除去溶解氧。

在电力工业中，真空除氧器用于去除锅炉给水中的氧气，以防止锅炉腐蚀和产生气泡。

此外，真空除氧器还常被用于制药、食品加工、化工等行业中。

2.热气除氧器：热气除氧器是利用富氧空气的脱氧特性，将氧气吹入饱和蒸汽中，通过与溶解氧发生化学反应而去除溶解氧。

常见的热气除氧器应用包括锅炉给水预热和加热系统的供水处理。

3.化学除氧器：化学除氧器通过添加化学还原剂，使含氧溶解气体还原成非氧化物形态而实现除氧效果。

化学除氧器广泛应用于石油化工、煤制气、电子工业等领域。

4.电解除氧器：电解除氧器使用电化学反应原理，通过正、负极电极间的电位差来还原溶解氧。

电解除氧器适用于高纯水处理、电子工业、半导体制造等领域，可以有效降低溶解氧含量。

5.气体膜除氧器：气体膜除氧器通过将流体与气体膜接触，使氧气在膜中透过，
从而起到除氧作用。

气体膜除氧器常见于新型膜技术的应用领域，如膜分离、水处理等。

以上是常见的几种除氧器的种类和应用范围，不同种类的除氧器适用于不同的行业和工艺过程。

除氧器的应用可以有效减少溶解氧的含量，降低氧气对设备设施的腐蚀和损害，提高生产的安全性和稳定性。

同时，除氧器的选择和设计也需要根据具体情况和要求进行合理的选择，以确保除氧效果和经济效益的最大化。

除氧器的工作原理一、引言除氧器是一种用于除去水中溶解氧的设备，广泛应用于发电厂、锅炉房、工业生产等领域。

本文将详细介绍除氧器的工作原理，包括其结构、工作过程以及影响除氧效果的因素。

二、除氧器的结构除氧器主要由以下几个部分组成：1. 水箱：用于存放待处理的水。

2. 进水口：将待处理的水引入除氧器。

3. 出水口：将除去氧的水排出。

4. 除氧器壳体：通常采用不锈钢材料制成，具有良好的耐腐蚀性能。

5. 填料层：填充在除氧器壳体内，用于增加水与空气接触的面积。

6. 除氧剂喷淋装置：用于将除氧剂均匀喷淋到填料层上。

7. 排气装置：用于排出除去的氧气。

三、除氧器的工作过程除氧器的工作过程可以分为以下几个步骤：1. 进水阶段：待处理的水从进水口进入除氧器的水箱。

2. 填料层接触阶段：水从水箱流入填料层，与填料接触，使水中的氧气与除氧剂发生反应。

3. 氧气分离阶段：通过填料层接触，氧气被除去，形成除氧水。

4. 出水阶段：除氧水从出水口排出。

5. 排气阶段：通过排气装置将除去的氧气排出。

四、影响除氧效果的因素除氧器的工作效果受到多种因素的影响，包括以下几个方面：1. 温度：较高的水温有利于除氧剂的溶解和反应，有助于提高除氧效果。

2. 压力：较高的压力可以增加水与空气的接触面积，有助于提高除氧效果。

3. 填料种类和形状：不同种类和形状的填料对水与空气的接触效果不同，影响除氧效果。

4. 除氧剂种类和浓度：不同种类和浓度的除氧剂对除氧效果有直接影响。

5. 水流速度：适当的水流速度可以增加水与空气的接触时间，有助于提高除氧效果。

6. 水质：水中的溶解物质和杂质会影响除氧效果，特别是对除氧剂的稳定性和反应速率有影响。

五、总结除氧器是一种重要的设备，用于除去水中的溶解氧，保证水质的稳定和安全。

本文详细介绍了除氧器的工作原理，包括其结构、工作过程以及影响除氧效果的因素。

了解除氧器的工作原理对于合理使用和维护除氧器具有重要意义。
