气象雷达常见故障分析

CINRAD/CD 天气雷达常见故障分析与处理措施

发布时间：2021-12-27T11:09:25.349Z 来源：《现代电信科技》2021年第12期 作者： 钟健

[导读] 将 CINRAD/CD 型多普勒天气雷达故障维修处理工作做好显得十分重要。

（贵州省贵阳市气象局 550001）

摘要：CINRAD/CD 型多普勒天气雷达是中国气象局指定布设的新一代多普勒天气雷达，其技术先进且性能良好，在我国各级气象部门中得到了广泛应用。基于此，本文结合贵阳市气象局使用 CINRAD/CD 型多普勒天气雷达实际，对其日常运行中出现的发射机系统故障、

接收机频综故障、俯仰系统故障、监控系统故障的表现形式进行了探讨了，并给出了具体的处理措施，确保天气雷达持续稳定运行，推动

气象服务工作顺利开展。

关键词：CINRAD/CD 天气雷达 故障问题 处理措施

引言

CINRAD/CD 型多普勒天气雷达是我国自行研制的 C 波段全相干多普勒天气雷达，可以对台风、暴雨、冰雹、龙卷等灾害性天气进行有效监测和预警，同时还能定量测量大范围降水，监测因恶劣天气带来的风灾，并获取到降水区域内的风场信息等。贵阳 CINRAD/CD 天

气雷达是由成都 787 厂生产的 C 波段多普勒天气雷达，主要包括天线系统、发射系统、接收系统、伺服系统、监控系统、信号处理系统

等。因该设备属于首套研制样机，设计制造技术存在一定缺陷，往往会有各种各样的故障问题出现，对于多普勒天气雷达观测数据的准确

性产生了影响，严重阻碍着气象灾害预报预警服务工作的开展。为了将贵阳市气象局雷达故障问题降到最低，将 CINRAD/CD 型多普勒天

气雷达故障维修处理工作做好显得十分重要。

1、发射机系统故障

1.1发射机开关电源故障

该故障现象的主要表现形式是发射机对开关电源故障进行频繁 报警，并造成雷达频繁出现高压或高低压，在终端部位点击“故障复位”按钮后可以恢复正常。其故障原因及应对办法为：①若是发射机开关电源故障，判断是容限过低，连接发射机房与业务控制平台之间有过

装备技术　＠　

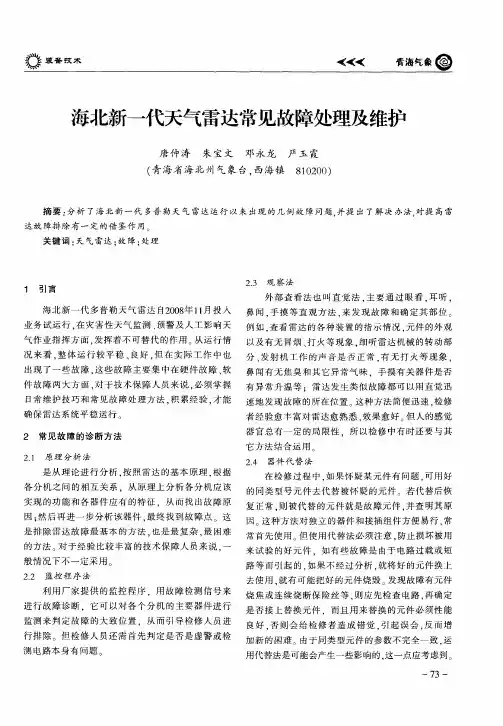

海北新一代天气雷达常见故障处理及维护　
