高中物理《恒定电流》单元测试(2)新人教选修3-1

绝密★启用前

人教版高中物理选修3-1第二章 恒定电流测试

本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)

1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则( )

A． 当有人通过而遮蔽光线时，A、B之间电压升高

B． 当有人通过而遮蔽光线时，A、B之间电压降低

C． 当仅增大R1的阻值时，可增大A、B之间的电压

D． 当仅减小R2的阻值时，可增大A、B之间的电压

2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为PD、P1、P2，它们之间的大小关系为( )

A．P1＝4P2

B．PD＝ C．P1<4P2

D．PD>P2

3.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是( )

A． 电压表的读数U的平均值等于电动势E

B． 任意取两组数据，代入方程E＝U1＋I1r，求出E、r

C． 画出U－I图象，由图象求E、r

D． 以上说法都正确

4.如图所示，已知微安表G的电阻为Rg＝10 Ω，满偏电流Ig＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是( )

A．

B．

C．

D．

5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是( )

r

S R E R1

R2

R3 R4

E r

V S

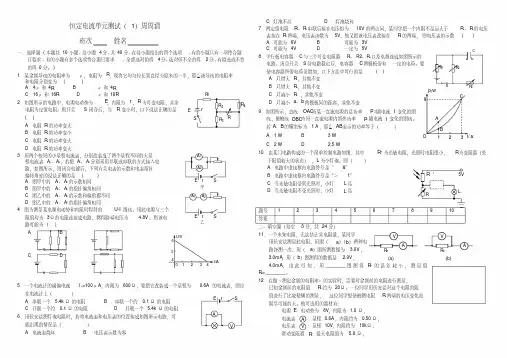

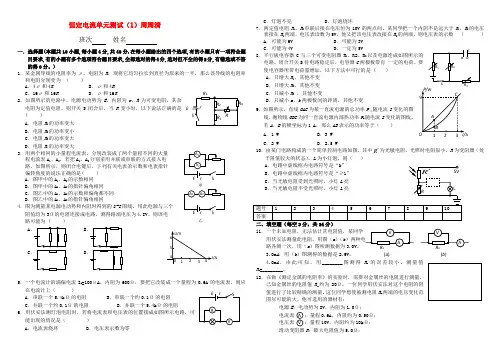

A 恒定电流单元测试（1）周周清

班次 姓名

一．选择题(本题共10小题,每小题4分,共40分.在每小题给出的四个选项,有的小题只有一项符合题目要求,有的小题有多个选项符合题目要求,全部选对的得4分,选对但不全的得2分,有错选或不答的得0分。)

1．某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为 ( )

A．4ρ和4R B．ρ和4R

C．16ρ和16R D．ρ和16R

2．如图所示的电路中，电源电动势为E，内阻为r，R为可变电阻，其余电阻为定值电阻。则开关S闭合后，当R变小时，以下说法正确的是

( )

A．电阻R1的功率变大

B．电阻R2的功率变小

C．电阻R3的功率变大

D．电阻R4的功率变大

3．用两个相同的小量程电流表，分别改装成了两个量程不同的大量

程电流表A1、A2，若把A1、A2分别采用并联或串联的方式接入电

路，如图所示，则闭合电键后，下列有关电表的示数和电表指针

偏转角度的说法正确的是( )

A．图甲中的A1、A2的示数相同

B．图甲中的A1、A2的指针偏角相同

C．图乙中的A1、A2的示数和偏角都不同

D．图乙中的A1、A2的指针偏角相同

4．图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个

阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V。则该电

路可能为 ( )

A． B．

C． D．

5．一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上（ ）

A．串联一个5.4kΩ的电阻 B．串联一个约0.1Ω的电阻

第1节 电源和电流

1．理解电源的作用． 2．理解恒定电场的形成过程． 3．理解恒定电流的概念，会用公式q＝It分析相关问题． 4．知道电流形成的微观实质．

一、电源

1．定义：能把电子从正极搬运到负极的装置．

2．作用

(1)维持电路两端有一定的电势差．

(2)使闭合电路中保持持续的电流．

二、恒定电流 1．恒定电场

(1)恒定电场：当电路达到稳定时，导线中的电场是由电源、导线等电路元件所积累的电荷共同形成的．这种由稳定分布的电荷所产生的稳定的电场，叫恒定电场．

(2)特点：任何位置的电荷分布和电场强度都不随时间变化．

2．恒定电流

(1)定义：大小、方向都不随时间变化的电流称为恒定电流．

(2)公式：I＝qt或q＝It，其中：I表示电流，q表示在时间t内通过导体横截面的电荷量．

(3)单位：安培，简称安，符号A；常用的电流单位还有毫安(mA)、微安(μA)．

1 A＝103 mA；1 A＝106 μA．

判一判 (1)有电源不一定得到持续的电流，要得到持续的电流除电路中有电源外，电路还必须是闭合的，即必须用导体将电源连接起来．( )

(2)电源的作用是在电源内部把电子由负极不断地搬运到正极，从而使电源两极之间有稳定的电势差，电路中形成持续的电流．( )

(3)金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷有正离子和负离子，气体导电时定向移动的电荷有自由电子、正离子和负离子．( )

(4)导线内的电场，是由电源、导线等电路元件所积累的电荷共同形成的，电场线与导线表面垂直．( )

(5)公式I＝qt中，q是通过导体横截面的电荷量，当导体中有正、负电荷同时向相反方向定向移动形成电流时，公式中的q应为通过导体横截面的正、负两种电荷电荷量的绝对值之和．( )

提示：(1)√ (2)× (3)√ (4)× (5)√

想一想 电流的方向一定是电荷的定向移动方向吗？方向不变的电流一定是恒定电流吗？

1 第二章 《恒定电流》单元测试

一、选择题(本题共8小题，每小题6分，共48分，前5小题是单选题，后3小题是。多选题在每小题给出的四个选项中至少有一项是正确的。选对得6分，有错选或不选不得分)

1．有a、b、c、d四只电阻，它们的I－U关系如图1所示，则图中电阻最大的是( )

A．a B．b C．c D．d

2．有两个标有“110 V, 25 W”和“110 V, 60 W”字样的灯泡，要把它们接在220 V的电源上，灯泡既正常发光，又最省电的连接方式应是图3中的 ( )

3．热水器在使用时，只有在既没有熄灭又没有停水的情况下才能使热水器工作，这种情况若用逻辑关系来表示，属于哪种电路 ( )

A．“与”电路 B．“或”电路 C．“非”电路 D．以上均不是

4．电动势为E、内阻为r的电源，与定值电阻R1、R2、R3连接成如图4所示的电路。当开关S闭合时 ( )

A．电压表和电流表的示数均减小

B．电压表和电流表的示数均增大

C．电压表的示数减小，电流表的示数增大

D．电压表的示数增大，电流表的示数减小

5．如图5所示电路，其中L为“4 V 8W”的用电器，电源电动势E＝6 V，内阻r＝1 Ω，R为滑动变阻器，则以下说法错误的是( )

A．要使用电器正常工作，电源额定功率不得少于12 W

B．要使变阻器安全工作，其额定电流不得少于2 A

C．变阻器滑片在左端时，L恰好正常工作

D．变阻器滑片在右端时，L恰好正常工作

6．如图2所示是实物连接图和电路图。当酒精灯点燃后你将看到的现象是( )

A．电流表读数增大

B．电流表读数减小

C．灯泡变暗

D．灯泡变亮 2 7．如图6所示电路，将两个相同的电流表分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表。把两个电流表并联接入电路中测量电流强度，则下列说法中正确的是( )
