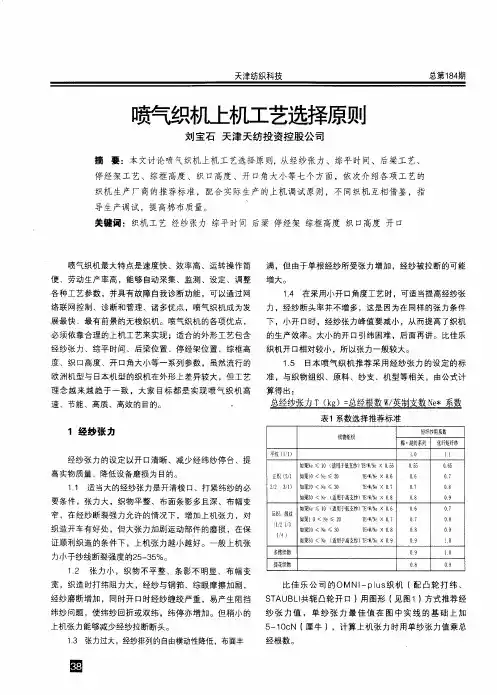

喷气织机可行性报告

天津纺织科技　总第１８４期　

刘宝石天津天纺投资控股公司　

摘要：本文讨论喷气织机上机工艺选择原则，从经纱张力、综平时间、后梁工艺、　

停经架工艺、综框高度、织口高度、开口角大／Ｊ、等七个方面，依次介绍各项工艺的　

织机生产厂商的推荐标准，配合实际生产的上机调试原则，不同织机互相借鉴，指　

导生产调试，提高棉布质量。　

关键词：织机工艺经纱张力综平时间后梁停经架综框高度织口高度开口　

喷气织机最大特点是速度快、效率高、运转操作简　

便、劳动生产率高，能够自动采集、监测、设定、调整　

各种工艺参数，并具有故障自我诊断功能，可以通过网　

络联网控制、诊断和管理、诸多优点，喷气织机成为发　

展最快、最有前景的无梭织机。喷气织机的各项优点，　

必须依靠合理的上机工艺来实现；适合的外形工艺包含　经纱张力、综平时间、后梁位置、停经架位置、综框高　

度、织口高度、开口角大小等一系列参数，虽然流行的　

欧洲机型与日本机型的织机在外形上差异较大，但工艺　

理念越来越趋于一致，大家目标都是实现喷气织机高　

速、节能、高质、高效的目的。　

１经纱张力　

经纱张力的设定以开口清晰、减少经纬纱停台、提　

高实物质量、降低设备磨损为目的。　

１　１　适当大的经纱张力是开清梭口、打紧纬纱的必　要条件，张力大，织物平整、布面条影多且深、布幅变　

窄，在经纱断裂强力允许的情况下，增加上机张力，对　

织造开车有好处，但大张力加剧运动部件的磨损，在保　

证Ｊｔ￣，Ｊ织造的条件下，上机张力越小越好。一般上机张　

力小于纱线断裂强度的２５—３５％。　

１．２　张力小，织物不平整、条影不明显、布幅变　

宽，织造时打纬阻力大，经纱与钢筘、综眼摩擦加剧，　

经纱磨断增加，同时开口时经纱缠绞严重，易产生阻挡　

纬纱问题，使纬纱回折或双纬，纬停亦增加。但稍小的　

上机张力能够减少经纱拉断断头。　

１　３张力过大，经纱排列的自由横动性降低，布面丰　

固　满，但由于单根经纱所受张力增加，经纱被拉断的可能　增大。　

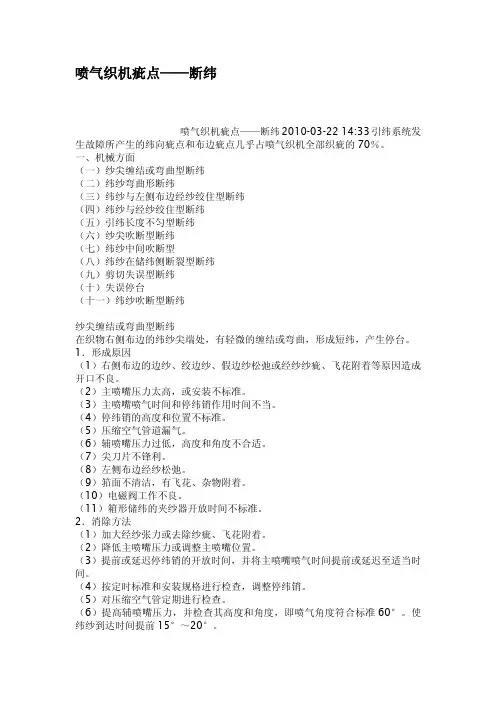

喷气织机疵点——断纬

喷气织机疵点——断纬2010-03-2214:33引纬系统发

生故障所产生的纬向疵点和布边疵点几乎占喷气织机全部织疵的70％。

一、机械方面

（一）纱尖缠结或弯曲型断纬

（二）纬纱弯曲形断纬

（三）纬纱与左侧布边经纱绞住型断纬

（四）纬纱与经纱绞住型断纬

（五）引纬长度不匀型断纬

（六）纱尖吹断型断纬

（七）纬纱中间吹断型

（八）纬纱在储纬侧断裂型断纬

（九）剪切失误型断纬

（十）失误停台

（十一）纬纱吹断型断纬

纱尖缠结或弯曲型断纬

在织物右侧布边的纬纱尖端处，有轻微的缠结或弯曲，形成短纬，产生停台。1．形成原因

（1）右侧布边的边纱、绞边纱、假边纱松弛或经纱纱疵、飞花附着等原因造成

开口不良。

（2）主喷嘴压力太高，或安装不标准。

（3）主喷嘴喷气时间和停纬销作用时间不当。

（4）停纬销的高度和位置不标准。

（5）压缩空气管道漏气。

（6）辅喷嘴压力过低，高度和角度不合适。

（7）尖刀片不锋利。

（8）左侧布边经纱松弛。

（9）筘面不清洁，有飞花、杂物附着。

（10）电磁阀工作不良。

（11）箱形储纬的夹纱器开放时间不标准。2．消除方法

（1）加大经纱张力或去除纱疵、飞花附着。

（2）降低主喷嘴压力或调整主喷嘴位置。

（3）提前或延迟停纬销的开放时间，并将主喷嘴喷气时间提前或延迟至适当时

间。

（4）按定时标准和安装规格进行检查，调整停纬销。

（5）对压缩空气管定期进行检查。

（6）提高辅喷嘴压力，并检查其高度和角度，即喷气角度符合标准60°。使

纬纱到达时间提前15°～20°。（7）剪刀片务必经常保持锋利。

（8）绞边经纱在综丝和钢筘中的穿法要正确。

（9）经常保持异形筘筘面清洁。

（10）按控制板上的测试键，如发现电磁阀停止工作，则检查电磁阀；如电磁

阀工作，但连续运转时不工作，则检查编码器。

纬纱弯曲形断纬

纬纱呈U型弯曲是由于引纬力不足、开口不良和纬纱延时到达所致，使织机产

生停台或形成双稀纬疵点。1．形成原因

（1）主喷嘴喷气时间和停纬销作用时间不当。

如果您认为本词条还有待完善，需要补充新内容或修改错误内容，请加入编委会，主编审核通过后，就可以补充条目，编辑词条。

织造机械

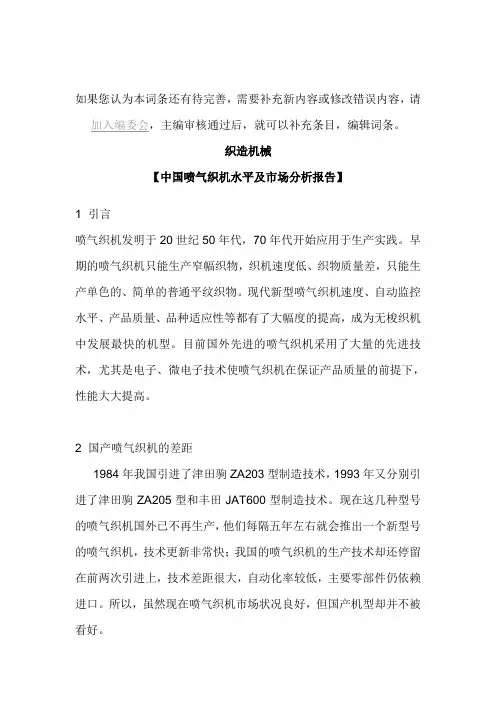

【中国喷气织机水平及市场分析报告】

1 引言

喷气织机发明于20世纪50年代，70年代开始应用于生产实践。早期的喷气织机只能生产窄幅织物，织机速度低、织物质量差，只能生产单色的、简单的普通平纹织物。现代新型喷气织机速度、自动监控水平、产品质量、品种适应性等都有了大幅度的提高，成为无梭织机中发展最快的机型。目前国外先进的喷气织机采用了大量的先进技术，尤其是电子、微电子技术使喷气织机在保证产品质量的前提下，性能大大提高。

2 国产喷气织机的差距

1984年我国引进了津田驹ZA203型制造技术，1993年又分别引进了津田驹ZA205型和丰田JAT600型制造技术。现在这几种型号的喷气织机国外已不再生产，他们每隔五年左右就会推出一个新型号的喷气织机，技术更新非常快；我国的喷气织机的生产技术却还停留在前两次引进上，技术差距很大，自动化率较低，主要零部件仍依赖进口。所以，虽然现在喷气织机市场状况良好，但国产机型却并不被看好。

2．1 喷气织机的速度

喷气织机的引纬方式不同于其它织机的机械引纬，其喷嘴喷射气流的动作经过电子计算机控制电磁阀的开闭运动完成。开始的喷气是单喷嘴的，现在已发展为两喷嘴、四喷嘴甚至更多。入纬率已高达2000~2500m/min，最新的喷气织机的入纬率已达到3200m/min。其入纬率是四种无梭织机(喷水、喷气、剑杆、片梭)中最高的。

10年前国产喷气织机的速度为550—650r／min，入纬率为1100m/min；现在速度和入纬率也有了显著的提高，一般可高出100—200r／min，但与国外先进机型仍有很大差距。

2．2 喷气织机的自动控制系统

先进的喷气织机已大量采用电子技术，如电子选纬、电子控制寻纬、电子送经、电子卷取、经纬向断头的检测及原因分析、纬向断头自动修复、纬纱密度及织机速度自动控制、机器停车自动控制等，自动化程度大幅度提高。

喷pēn气qì织zhī机jī织zhī造zào原yuán理lǐ

织机zhījī通过tōngguî五wǔ大dà机构jīgîu（开口kāikǒu机构jīgîu，引yǐn纬wěi机构jīgîu，打dǎ纬wěi机构jīgîu，卷取juǎnqǔ机构jīgîu，送经sîngjīng机构jīgîu）及jí一些yìxiē辅助fǔzhù机构jīgîu（传动chuándîng，边biān撑chēng，绞jiǎo边biān，经jīng停tíng）等děng辅fǔ助zhù机jī构gîu把bǎ经jīng纱shā按àn照zhào织zhī造zào工艺gōngyì从cïng织zhī轴zhïu上shàng退tuì解jiě下来xiàlái，绕rào过guî后梁hîuliáng，穿过chuānguî停tíng经jīng片piàn后hîu进入jìnrù梭suō口形kǒuxíng成chãng区qū，在zài梭suō口形kǒuxíng成chãng区qū，每měi根gēn经jīng纱shā按àn工gōng艺yì设shâ计ji规guī定dìng的de顺shùn序xù分fēn别biã穿chuān过guî综zōng丝sī的de综zōng眼yǎn，然后ránhîu传chuán过guî钢gāng筘kîu的de筘kîu齿chǐ。经纱jīngshā形成xíngchãng梭suō口kǒu后hîu。利用lìyîng喷射pēnshâ的de压缩yāsuō气流qìliú对duì纬纱wěishā表面biǎomiàn的de摩mï擦cā产生chǎnshēng的de牵引力qiānyǐnlì，将jiāng纬纱wěishā引入yǐnrù梭suō口kǒu，然后ránhîu，钢gāng筘kîu将jiāng纬纱wěishā打dǎ向xiàng织zhī口kǒu，纬纱wěishā与yǔ经纱jīngshā交织jiāozhī后hîu于yú梭suō口kǒu处chù形xíng成chãng织zhī物wù。
