一、设计资料 基础工程课程设计任务书 ── 某铁路桥梁墩桩基础设计 1. 线路：双线、直线、坡度4‰、线间距4.0m，双线线路中心至人行道栏杆边距 3.0m。 2. 桥跨：无碴无枕混凝土箱形梁，计算跨度L0 = 40.0m，梁全长L = 40.6m，梁端 缝0.1m。 轨底至梁底3.36m，梁底至垫石顶0.5m，梁底至支座铰中心0.09m，一孔梁总重 3100kN。 3. 地质及地下水位情况： 标高（m） 地质情况 厚度（m） 标高（m） 地质情况 厚度（m） 16.5~16.2 耕地 0.3 -24.5~-30.5 粗砂（中密） 6.0 16.2~11.3 粉砂 4.9 -30.5~-40.8 中砂（中密） 10.3 11.3~3.0 软塑砂粘土 8.3 -40.8~-45.6 砾砂（中密） 4.8 3.0~2.5 淤泥质砂粘土 （松软） 0.5 -45.6~-58.7 硬塑粘土 13.1 2.5~-24.5 细砂（中密） 27.0 土层平均重度γ=21kN/m3，土层平均内摩擦角φ=28°， 地下水位标高：＋15.00m。 4. 成孔机具：Φ100cm、Φ125cm、Φ150cm 旋转钻机。 5. 标高：轨底＋29.88米，墩底＋16.80米。 6. 风力：w = 800Pa (桥上有车)。 7. 桥墩尺寸：如图1 所示。 二、设计荷载 1. 承台底外力合计： 双线、纵向、二孔重载： N = 20254.5 kN, H = 917 kN， M = 12160.5 kN ⋅m； 双线、纵向、一孔重载： N = 17921.6kN, H = 917kN， M = 14267.56 kN ⋅m； 2. 墩顶外力： 双线、纵向、一孔重载： H = 901.2 kN， M = 4910 kN ⋅m。 说明：如因布桩需要加大承台尺寸时，增加部分自重应计入。

三、设计要求 1. 确定桩的材料、桩长、桩数及桩的排列。 2. 检算下列项目 (1) 单桩承载力检算 （双线、纵向、双孔重载）； (2) 群桩承载力检算 （双线、纵向、双孔重载）； (3) 墩顶位移检算 （双线、纵向、一孔重载）； (4) 桩身截面配筋计算 （双线、纵向、一孔重载）； (5) 桩在土面处位移检算（双线、纵向、一孔重载）。 3. 设计成果 (1) 设计说明书和计算书 一份 (2) 设计图纸(2号图, 铅笔图) 一张

四、图纸版面安排 （参考比例）

五、图标样式

中南林业科技大学土木院道桥2008级桩基础课程设计设计班级学号桩基础布置及桩身钢筋构造图比例日期成绩

合集下载

基础工程课程设计任务书《工业通风》课程设计任务书

基础工程课程设计任务书《工业通风》课程设计任务书

第 1 页 共 2 页 基础工程课程设计任务书《工业通风》课程设计任务书

《工业通风》课程设计任务书 一、课程设计

题目 酸洗电镀车间通风系统设计二、课程设计资料

1、工业槽的特性标号槽子名称槽子尺寸（mm）长×宽×高溶液温度（℃）散发的有害物1化学除油槽1500×800×90070碱雾2镀锡槽1500×800×90075碱雾、氢气3镀银槽1500×800×90070氰化物4镀锌槽1500×800×90080碱雾、氢气 2、土建资料

参考车间平面图及剖面图三、课程设计的内容局部排气设备的选择和局部排气量的计算：

1、工业槽通风系统的设计与计算 （1）排风罩的计算与选取（控制风速、排风量、排风罩的类型） （2）通风管道的水力计算 （3）选择风机与配套电机 2、抛光间的通风除尘设计与计算 本设计只有抛光间产生粉尘，粉尘的成分有：抛光粉剂、粉末、 纤维质灰尘等。抛光的目的主要是为了去掉金属表面的污垢及加亮镀件。 （1）排风量的计算 一般按抛光轮的直径D计算： L=A·D m3/h

式中：A——与轮子材料有关的系数 布轮：A=6m3/h·mm 毡轮：A=4m3/h·mm D——抛光轮直径 mm 每个抛光间有一台抛光机，抛光机有两个抛光第 2 页 共 2 页 轮，抛光轮为布轮， 其直径为D=20__mm，抛光轮的排气罩应采用接受式排气罩。 （2）通风除尘系统的阻力计算

（3）选定除尘设备、风机型号和配套电机四、通风系统方案的确定、系统划分应注意的问题 1、排风系统为一个系统；

2、除尘设备可设置在室外； 3、排风系统的结构布置应合理（适用、省材、省工）。五、本课程设计参考资料 1、《工业通风》 2、《实用供热通风空调设计手册》 3、《采暖通风工程常用规范》4、《机械设计手册》 同济大学出版社5、《实用通风设计手册》

基础工程课程设计任务书

基础工程课程设计任务书

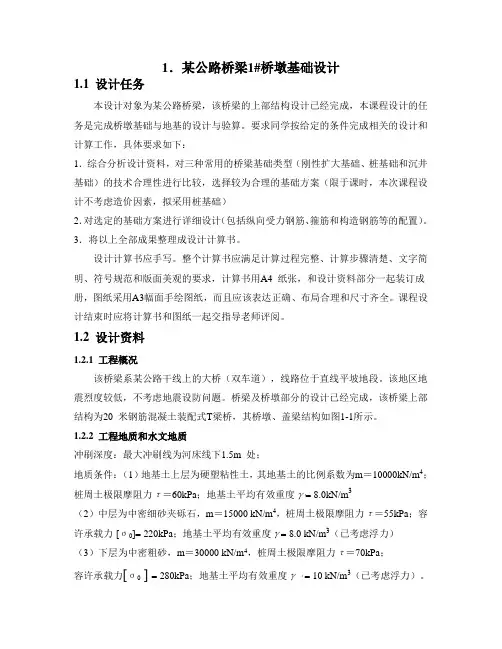

1．某公路桥梁1#桥墩基础设计
