Catia工程图教程

CATIAV5全套中文

教程pdf

目录

•CATIAV5软件概述与安装

•CATIAV5界面与基本操作

•草图设计与建模基础

•零件设计与高级建模技术

•装配设计与运动仿真

•工程图制作与输出

•CATIAV5

高级功能与应用

01CATIAV5软件概述与安装CATIAV5软件简介

CATIAV5是法国达索公司开发的一款

高端CAD/CAE/CAM一体化软件，广

泛应用于航空航天、汽车、机械制造

等领域。

该软件具有强大的建模、分析和优化

功能，支持多平台操作，并提供了丰

富的二次开发接口。

全面的CAD/CAE/CAM

功能：CATIAV5提供了

从产品设计、分析到制

造的全方位解决方案。

01CATIAV5软件特点与优势

高度集成化：实现了

CAD、CAE和CAM之

间的无缝集成，提高了

设计效率。

02强大的建模能力：支持

参数化和非参数化建模，

能够满足复杂产品的设

计需求。03

丰富的标准件库：内置

了大量标准件库，方便

用户快速构建产品模型。

04高效的协同设计：支持

多人协同设计和并行工

程，提高了团队协作效

率。05CATIAV5软件安装步骤

获取安装程序

安装准备

运行安装程序

激活软件

启动软件从官方网站或授权渠道下载CATIAV5软件的安装程序。

确保计算机满足最低系统要求，并关闭所有正在运行的程序。

双击安装程序，按照提示进行安装。选择安装路径和相关组件。

根据提示输入序列号或激活码，完成软件的激活操作。

安装完成后，在计算机上找到CATIAV5的快捷方式，双击启动软件。

02CATIAV5界面与基本操作标题栏

显示当前文档的名称和CATIAV5的版本信息。

菜单栏

包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项，用于执行各种命令。

工具栏

提供常用命令的快捷方式，如新建、打开、保存、打印等。绘图区

用于显示和编辑三维模型或二维图纸的区域。

特征树

显示当前文档中的特征、零件和装配体的层次结构。

属性栏

显示选定对象的属性信息，如尺寸、材料、颜色等。CATIAV5界面介绍01

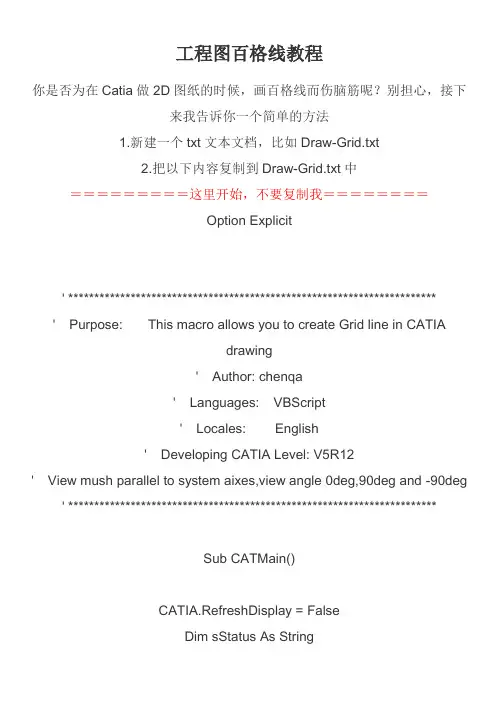

工程图百格线教程

你是否为在Catia做2D图纸的时候，画百格线而伤脑筋呢？别担心，接下来我告诉你一个简单的方法

1.新建一个txt文本文档，比如Draw-Grid.txt

2.把以下内容复制到Draw-Grid.txt中

＝＝＝＝＝＝＝＝＝这里开始，不要复制我＝＝＝＝＝＝＝＝

Option Explicit

' ***********************************************************************

' Purpose: This macro allows you to create Grid line in CATIA

drawing

' Author: chenqa

' Languages: VBScript

' Locales: English

' Developing CATIA Level: V5R12

' View mush parallel to system aixes,view angle 0deg,90deg and -90deg

' ***********************************************************************

Sub CATMain()

CATIA.RefreshDisplay = False

Dim sStatus As String

' Set the CATIA popup file alerts to False

' It prevents to stop the macro at each alert during its execution

CATIA.DisplayFileAlerts = False

' Optional: allows to find the sample wherever it's installed

CATIAV5中⼯程图（Drafting）的默认设置教程

修改CATIA V5中⼯程图（Drafting）的设置教程

说明：

1. catia v5 中的drafing设置对于很多个⼈或者公司来说，不符合个⼈或者公司的习惯

规则。如果每次只在cata⾥投影，完全在cad中标注尺⼨，⼜有点太⿇烦了，⾃⼰

研究了⼀下。呵呵。总结出⼀点点经验，和⼤家分享⼀下。

2. 本教程中使⽤的软件为CATIA V5R16SP0。并使⽤了繁体中⽂汉化包。使⽤英⽂版

本的话，只要对照相应的位置即可。

3. 这⾥只给出⽐较重要的设定。

4. 修改系统的设置之前，要⽤管理员⽅式登陆，⽅法见本教程附录。

正⽂：

1．备份xml⽂件

先把X:\Program Files\Dassault Systemes\B14\intel_a\resources\standard\drafting（路径1）iso.xml（你也可以使⽤其他的⽂件，我个⼈觉得iso.xml⽂件最接近偶的习惯）⽂件拷出来备份。

注：也可以不备份，修改xml⽂件后，系统会⾃动在C:\Documents and Settings\All Users\ApplicationData\DassaultSystemes\CATCollectionStandard\drafting（路径2）下保存修改的xml⽂件。Catia⽣成⼯程图时，使⽤的xml⽂件⾸先使⽤路径2下的。如果该⽬录下没有xml⽂件，才会使⽤路径1⾥的。

2．启动catia v5r16 ，打开：⼯具―――标准

在“⽬录”中选择“drafing”，在“档案”中你就可以选择你刚刚更名的“xxh－iso.xml”（本例中直接修改iso.Xml）⽂件进⾏修改了。

2．1修改线性标注的格式。

如图所⽰，在样式――长度/距离维中，就是线性标注的设定。

2.1.1数⽬即尺⼨标注的⽂字。

a.⽅向参考：⽂字的参考⽅向为尺⼨线

b.位置：⽂字的位置，分别为：⾃动、在内部、在外部

欧阳治创编 2021.03.10

欧阳治创编 2021.03.10

欧阳治创编 2021.03.10

欧阳治创编 2021.03.10 CATIA V5创成式工程绘图

时间2021.03.10 创作：欧阳治

及交互式工程绘图

目录

1产品介绍6

2图标功能介绍(基本概念、基本界面介绍)7

2.1视图（Views）图标7

2.2绘图（Drawing）图标9

2.3尺寸（Dimensioning）图标9

2.4生成(Generation)图标10

2.5注释（Annotations）图标11

2.6装饰(Dress up)图标11

2.7几何元素创立（Geometry creation）图标12

2.8几何元素修改（Geometry modification）图标14

3软件环境设定(Customizing Settings)15

3.1一般环境参数设定（General）16

3.2布置（Layout）设置17

3.3生成(Generation)设置19 欧阳治创编 2021.03.10

欧阳治创编 2021.03.10

欧阳治创编 2021.03.10

欧阳治创编 2021.03.10 3.4几何元素(Geometry)设置20

3.5尺寸（Dimension）设置20

3.6操纵器（Manipulators）设置21

3.7注释 (Annotation)设置22

4功能详解22

4.1投影视图创建功能（Project）22

4.1.1前视图（Front View）创建详解23
