实验五 译码器及其应用

一、实验目的

1、掌握中规模集成译码器的逻辑功能和使用方法

2、熟悉数码管的使用

二、实验设备与器件

1、＋5V直流电源 2、逻辑电平开关

3、逻辑电平显示器 4、拨码开关组

5、译码显示器 6、 74LS138×2 CC4511

三、实验内容

1、74LS138译码器逻辑功能测试

将译码器使能端S1、2S、3S及地址端A2、A1、A0 分别接至逻辑电平开关输出口，八个输出端07YY依次连接在逻辑电平显示器的八个输入口上，拨动逻辑电平开关，按表6－1逐项测试74LS138的逻辑功能。

图6－1(a)、(b)分别为其逻辑图及引脚排列。

其中 A2 、A1 、A0 为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。

当S1＝1，2S＋3S＝0时，器件正常工作，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。当S1＝0，2S＋3S ＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。

(a) (b)

图6－1 3－8线译码器 74LS138逻辑图及引脚排列

表6－1

输 入 输 出

S1 2S+3S A2 A1 A0 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7Y

1 0 0 0 0 1 0 0 0 1

1 0 0 1 0

1 0 0 1 1

1 0 1 0 0

1 0 1 0 1

1 0 1 1 0

译码器及其应用实验报告

译码器是一种能够将数字信号转换为模拟信号或者将模拟信号转换为数字信号的设备，它在通信、控制系统以及各种电子设备中都有着广泛的应用。本实验旨在通过对译码器的实际操作，深入了解其工作原理和应用场景。

实验一，译码器的基本原理。

首先，我们需要了解译码器的基本原理。译码器是一种数字电路，它能够将输入的数字信号转换为相应的模拟信号输出。在实验中，我们使用了常见的二进制译码器，通过对不同的输入信号进行转换，观察输出信号的变化，从而验证译码器的工作原理。

实验二，译码器的应用场景。

译码器在数字通信系统中有着重要的应用，比如在调制解调器中，译码器可以将数字信号转换为模拟信号进行传输，而在接收端，又可以将模拟信号转换为数字信号进行解码。此外，在控制系统中，译码器也扮演着重要的角色，它能够将数字控制信号转换为模拟控制信号，实现对各种设备的精确控制。

实验三，译码器的性能评估。

在实验中，我们对译码器的性能进行了评估。通过测量译码器的输入输出特性、信噪比、失真度等指标，我们可以全面了解译码器的性能优劣，并对其在实际应用中的适用性进行评估。

实验四，译码器的改进与优化。

最后，我们对译码器进行了改进与优化。通过对译码器电路的调整和优化设计，我们可以提高译码器的性能指标，使其在实际应用中具有更好的稳定性和可靠性。

总结： 通过本次实验，我们深入了解了译码器的工作原理和应用场景，掌握了对译码器性能进行评估和优化的方法，这对我们进一步深入研究译码器的工作原理和应用具有重要意义。译码器作为一种重要的数字电路设备，在通信、控制系统等领域有着广泛的应用前景，我们有信心通过不断的研究和实践，进一步提升译码器的性能和应用水平，为数字化时代的发展做出更大的贡献。

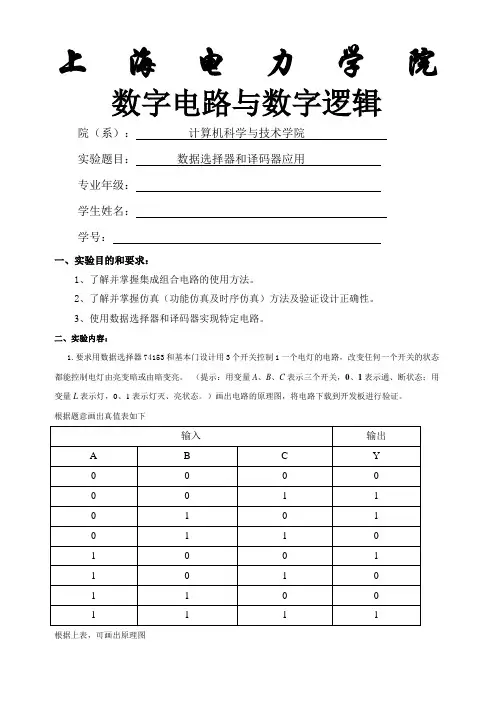

上海电力学院

数字电路与数字逻辑

院（系）： 计算机科学与技术学院

实验题目： 数据选择器和译码器应用

专业年级：

学生姓名：

学号：

一、实验目的和要求：

1、了解并掌握集成组合电路的使用方法。

2、了解并掌握仿真（功能仿真及时序仿真）方法及验证设计正确性。

3、使用数据选择器和译码器实现特定电路。

二、实验内容：

1.要求用数据选择器74153和基本门设计用3个开关控制1一个电灯的电路，改变任何一个开关的状态都能控制电灯由亮变暗或由暗变亮。 （提示：用变量A、B、C表示三个开关，0、1表示通、断状态；用变量L表示灯，0、1表示灯灭、亮状态。）画出电路的原理图，将电路下载到开发板进行验证。

根据题意画出真值表如下

输入 输出

A B C Y

0 0 0 0

0 0 1 1

0 1 0 1

0 1 1 0

1 0 0 1

1 0 1 0

1 1 0 0

1 1 1 1

根据上表，可画出原理图 试验现象:当开关断开的数量是奇数时,灯是亮的,除此之外是灭的.

2. 人的血型有A,B,AB和O这4种，试用数据选择器74153和基本门设计一个逻辑电路，要求判断供血者和受血者关系是否符合下图的关系（提示：可用两个变量的4种组合表示供血者的血型，用另外两个变量的4种组合表示受血者的血型，用Y表示判断的结果）。画出电路的原理图，通过仿真进行验证。

血型 献血 受血

a b c d

A 0 0 0 0

B 0 1 0 1

AB 1 0 1 0

O 1 1 1 1

真值表：

a b c d Y

0 0 0 0 1

0 0 0 1 0
