浅谈暖通空调设计中存在的问题及优化策略

笔者接触到一些设计单位的暖通空调工程设计，对照《采暖通风与空气调节设计规范》GBJ19-87(以下简称《设计规范》)、《高层民用建筑设计防火规范》GB50045-95(以下简称《高规》)、《采暖通风与空气调节制图标准》GBJ114-88(以下简称《制图标准》)、《建筑工程设计文件编制深度的规定》(以下简称《设计深度规定》)等有关规范、规定、标准,发现目前暖通空调设计人员在贯彻执行现行规范、规定、标准方面,在系统设计、设备选型、管网布置方面都存在着不少问题。现将发现的问题及原因分析和解决办法综述如下。

1、贯彻执行暖通设计规范、标准方面存在的问题

1.1室内外空气计算参数不符合规范要求

《设计规范》规定,冬季室内空气计算参数,盥洗室、厕所不应低于12℃,浴室不应低于25℃。然而,有的公共建筑的厕所、盥洗间(设有外窗、外墙)、住宅建筑的卫生间(冬季有洗澡热水供应,应视作浴室)未设散热器,很难达到室温不低于12℃和25℃的要求。还有的住宅建筑的厨房不设散热器,笔者以为不妥,住宅厨房室内温度亦应按不低于12℃的要求设置散热器。

《设计规范》规定,一些主要城市的室外气象参数应按该规范附录二采用。按该附录二,北京地区冬季供暖室外计算温度除延庆、密云外应为-9℃。而有的工程地处北京近郊区,却取用-12℃,显然是不妥当的。

1.2供暖热负荷计算有漏项和错项

《设计规范》规定,冬季供暖系统的热负荷应包括加热由门窗缝隙渗入室内的冷空气的耗热量。但有的工程在计算供暖热负荷时却未计算这部分耗热量,致使供暖热负荷出入较大;《设计规范》对围护结构耗热量计算各朝向修正率做了明确规定,北0~10%,东、西-5%,南-15%~30%,而有的工程却将各朝向修正率变为北20%,东、西15%,南-5%,有悖于规范要求。

1.3卫生间散热器型式选择不妥

《设计规范》规定,相对湿度较大的房间宜采用铸铁散热器。然而,不少工程的卫生间采用钢制散热器,亦未加强防腐措施,这是不妥当的。笔者曾看到有些办公楼的厕所采用钢制闭式散热器,但没使用几年,散热器的串片就被腐蚀了,剩下的两根光管也锈蚀严重。实践证明,此类场所最好采用铸铁散热器或铝制散热器。

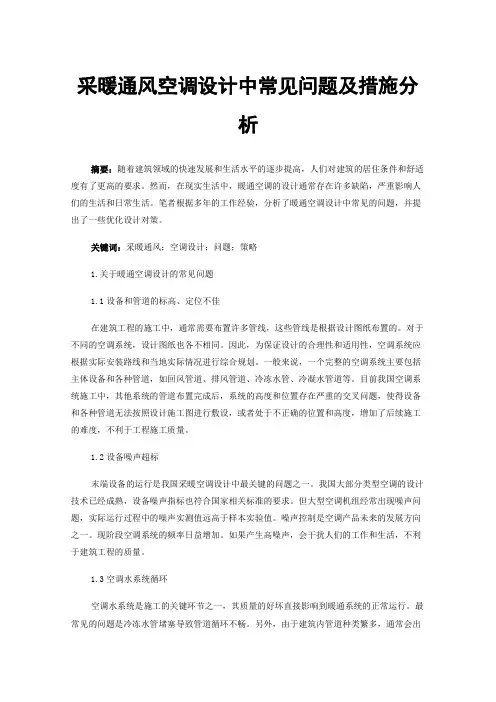

采暖通风空调设计中常见问题及措施分析

摘要：随着建筑领域的快速发展和生活水平的逐步提高，人们对建筑的居住条件和舒适度有了更高的要求。然而，在现实生活中，暖通空调的设计通常存在许多缺陷，严重影响人们的生活和日常生活。笔者根据多年的工作经验，分析了暖通空调设计中常见的问题，并提出了一些优化设计对策。

关键词：采暖通风；空调设计；问题；策略

1.关于暖通空调设计的常见问题

1.1设备和管道的标高、定位不佳

在建筑工程的施工中，通常需要布置许多管线，这些管线是根据设计图纸布置的。对于不同的空调系统，设计图纸也各不相同。因此，为保证设计的合理性和适用性，空调系统应根据实际安装路线和当地实际情况进行综合规划。一般来说，一个完整的空调系统主要包括主体设备和各种管道，如回风管道、排风管道、冷冻水管、冷凝水管道等。目前我国空调系统施工中，其他系统的管道布置完成后，系统的高度和位置存在严重的交叉问题，使得设备和各种管道无法按照设计施工图进行敷设，或者处于不正确的位置和高度，增加了后续施工的难度，不利于工程施工质量。

1.2设备噪声超标

末端设备的运行是我国采暖空调设计中最关键的问题之一。我国大部分类型空调的设计技术已经成熟，设备噪声指标也符合国家相关标准的要求。但大型空调机组经常出现噪声问题，实际运行过程中的噪声实测值远高于样本实验值。噪声控制是空调产品未来的发展方向之一。现阶段空调系统的频率日益增加。如果产生高噪声，会干扰人们的工作和生活，不利于建筑工程的质量。

1.3空调水系统循环

空调水系统是施工的关键环节之一，其质量的好坏直接影响到暖通系统的正常运行。最常见的问题是冷冻水管堵塞导致管道循环不畅。另外，由于建筑内管道种类繁多，通常会出现管道交叉的问题，导致空调系统布置不合理，使得空调管道的标准达不到设计要求，进而影响空调系统的循环。同时，由于空调系统没有定期维护，无法彻底清洗管道，导致管道堵塞的问题，进而导致管道内的水循环有问题。

暖通空调设计中存在的问题及注意事项

摘要：暖通空调在工程建设中起着举足轻重的作用，其设计水平直接影响到工程建设的质量，因此本文对暖通空调系统的设计进行主要分析，并对其设计中的一些问题和注意事项进行了探讨，从而来保障暖通空调设计的合理性及质量。

关键词：暖通空调；设计；问题

随着市场经济的发展和城乡融合的加速，建筑领域迅速发展。在建筑能耗中，采暖系统的能耗占了很大比例，它消耗的能源超过整体的40%，是项目完工后对成本产生影响的一个主要影响因素，因此就要对暖气系统的进行科学合理的设计。文章着重分析了暖通空调设计中的一些问题，为今后的发展提供借鉴。

一、暖通空调设计重要性

暖通空调对人们的生活和工作环境有直接影响，同时还影响着人们生活的舒适，例如：如果在室内温度、湿度较高或者较低，都会对人体的身体和心理健康造成很大的影响。同时由于暖通空调是一个新兴的行业，目前的技术仍处于发展的阶段，能源消耗还需要进一步的减少，在能源日益受到重视的今天，暖通空调在节能方面的应用越来越受到重视。暖通空调系统的合理规划，直接影响到居民居住环境的品质，也影响到空调系统的经济性，同时也影响到整个行业的可持续发展，只要加强对暖通空调合理性设计，才能够保障节能绿色的发展，改善我国生活环境[1]。

二、暖通空调设计中存在的问题

（一）负荷计算缺乏合理性

目前，我国大多数建设项目在供热设计时，普遍存在着较大的采暖热负荷计算问题。在《民用建筑供暖通风与空气调节设计规范》中，对采暖热负荷的计算有很详细的规定，其中包括：在进行冬季供热热负荷计算时，应充分考虑到由于窗户和窗户之间的缝隙造成的冷空气进入，所产生的耗热和其它可能引起的热传递等，尽管规范中对热载荷进行了详细的计算，但大多数设计者并没有将所有的因素都考虑进去，导致了供热系统的设计出现了一些疏漏，这就导致了供热系统的设计出现了一些偏差，从而使供热系统的设计质量受到了严重的影响。

（二）不规范的防火阀设置

工艺与设备　－　建材与装饰２０１０年０３月　浅谈暖通空调设计与施工运行中的问题　及施工质量控制　郑建飞　（广东佛【ｉＪ　５２８０００）　摘　要：本文主要阐述了暖通空调设计与施工运行中容易出现的问题，并提出加强暖通空调系统施工质量控制的措施以供参考。　关键词：中央空调；设计要求；施工质量控制；问题　前言　’　２空调施工中常见问题　随着人们生活水平的提高，对生活质量的要求越来越高。因　此，在现代社会的住宅、办公等建筑中越来越多地安装起了中央　空调，亦即舒适性空调。由于空调采暖通风设备是构成暖通工程　的重要组成部门，是项目建成后影响运行效果的最重要因素之　一。因此，每一个设计人员都有必要认真分析计算出来的综合性　价比，优秀者为最佳方案，促进暖通空调业与资源、环境、社会的　协调发展。同时要做好暖通安装工程的施工，依据现行规范、设　计要求等进行全过程管理控制。　１新时期下暖通空调系统的设计方向　１．１节能　在建筑物高品质的室内环境设计中，暖通空调专业的设计　人员要从节能环保角度主动参与建筑方案的设计，要与自动控　制专业相互融通，改变过去的纯专业设计为跨专业的协同设计。　要密切关注最新的节能科研成果，要积极采用并推广节能新技　术，要努力争取得到政府的支持，要与设备制造商保持密切联　系，要对业主做好节能工作的思想工作，尽力争取他们的理解与　支持，实现可持续发展的基本国策。　１．２消声　现代社会对噪声污染控制很严格，而暖通空调系统运行时　的噪声是最主要的噪声源之一。所以暖通空调系统的消声设计　非常重要。一般来讲，空调系统的消声设计应注意以下几个方　面：空调机房不就近设在人群密集的地下，而设在裙房的地下设　备用房内，最大程度地减少震动和噪声的影响。组合式空调器应　选用双风机，降低风机的风压，降低风机的噪声水平。从地下空　调机房到人群密集地之间应有一定长度的地下送回风风道，加　大了自然衰减。同时排风系统上设阻抗复合式消声器，以隔断外　界噪声。　１＿３自净　在暖通空调设计中，设计一个良好的净化空调系统，保持良　好的室内建筑环境和空气品质是优化建筑环境的关键所在。理　想的净化空调系统，必须控制以上两项功能并达到规定的技术　参数，才能满足一些特殊室内建筑环境和空气品质的要求。　・１７８・　２．１机组运行中产生的振动超标　可能是机组基础没有按规范要求偏差施工，偏差超过标准，　造成设备受力不均产生振动：管道系统与空凋机组连接必须采　用软连接，以避免管道和机组产生共振；设备安装时传动联轴器　末按规定偏差和检测方法验收，造成联轴器偏轴传动，产生噪　音：在地脚螺栓上固定机组时，未用力矩扳手检测，或松或紧，造　成机组自身内力不均衡而振动；固定电机螺栓松动或安装中未　使用减振垫片。　２．２风机盘管运行中噪声超标　可能是风机盘管吊杆长短不均匀，受力不平衡；管道与风机　盘管没有采用帆布软接头连接，以消除共振现象；排风口与风机　盘管连接不紧密，螺栓松动；风机盘管凝结水积水盘和机身固定　不牢固，或安装不平，凝结水积水盘有存水。吊杆未按规范要求　设锁紧螺母，偷工减料，造成风机盘管螺栓脱落。　２＿３空调管道系统产生冷凝露水　原因是空气中水蒸气遇低温空调水管道产生结露；可能是　图纸标注不详或保温层设计厚度不能满足要求；或施工中保温　层厚度达不到设计要求，施工中质检人员对工序不重视，没有按　要求进行隐蔽工程验收；施工操作方法不正确。　２－４风机盘管和冷凝水积水盘溢水　可能是积水盘排水口在施工中产生的物料未及时清理，形　成堵塞；设备安装过程没按说明书要求施工；凝结水管道在施工　时没有按设计和规范要求找坡，造成冷凝水排除不畅；设备施工　完成后没有履行功能性试验，逐台进行注水试验，以致有个别反　坡管道不被发现。这个现象在施工中很普遍，一定要在吊顶完成　前检查完毕，否则返工量巨大。　２．５管道系统运行不畅　原因是变径管道现场制作，大小口径没按规定下料制作，小　口径在焊接过程中产生堵塞。现场对主管制作三通开口时小于　支管管径，形成局部阻力孔板。管道安装时没做吹除处理和系统　冲洗，焊渣和杂物留存在管路中，产生“脏堵”；管道施工顺序错　误，水平及Ｕ型弯头焊接过早，在进行吹除处理过程中杂物在弯　头处未及时清除。
