滚珠丝杠选型计算

  • 格式：docx
  • 大小：84.60 KB
  • 文档页数：7

精品文档

。 1欢迎下载 1 丝杠许用轴向负载计算

22LEInP (1.1)

P 丝杠许用轴向负载 N

α 安全系数 0.5

E 杨氏模量 2.08*105 N/mm2 (MPa)

d 丝杠轴底径 mm

L 安装距离 mm

I

丝杠轴截面最小惯性矩 mm4

464dI (1.2)

n 取决于丝杠安装方法的系数

支撑-支撑 n=1

固定-支撑 n=2

固定-固定 n=4

固定-自由 n=1/4

公式(1.2)带入(1.1)得

42364dLEnP (1.3)

2 丝杠许用转速

AEIgLN22260 (2.1)

N 丝杠许用转速 r/min

β

安全系数

0.8

g 重力加速度 9.8*103 mm/s2

γ 丝杠材料比重(单位体积材料产生重力) N/mm3

kgNmmkgg/8.9*/10*7800·39

A 丝杠最小截面积 mm2

24dA (2.2)

λ 取决于丝杠安装方法的系数

支撑-支撑 λ=π

固定-支撑 λ=3.927

固定-固定 λ=4.730 精品文档

。 2欢迎下载 固定-自由 λ=1.875

公式推导如下：

dLdLdLEAEIgLN2272293522221010*780010*10*08.214.3*260*8.01000*860260

则 dLN22710 (2.3)

(2.3)公式推导过程仅适用于丝杠材料密度为7800kg/m3

3 丝杠导程、丝杠长度、轴径、导程角

3.1 丝杠导程确定

maxmaxNVl (3.1)

l 丝杠导程 mm

Vmax 负载移动最大速度 mm/min

Nmax 丝杠最大转速 r/min

3.2 丝杠长度确定

轴端预留量螺帽长度最大行程L (3.2)

3.3 轴向最大负载计算

丝杠竖直安装时，匀加速上升状态为轴向负载值最大。

mamgmgF (3.3)

F 轴向最大负载

N

m 被移动物体重量 kg

丝杠水平安装时，匀加速移动状态为轴向负载值最大。

mamgF (3.4)

3.4 丝杠轴径确定

公式(1.3)中，使F≤P，逆运算求d1。

4/132164EnPLd (3.5) 精品文档

。 3欢迎下载 根据长径比计算轴径d2。长径比通常必须小于60。

602dL

得 602Ld

公式(2.3)中，使N≥Nmax，逆运算求d3。（丝杠材料为钢）

722310*max*LNd (3.5)

丝杠材料为其他时，使用下面公式

ELNd32231060max*8 (3.6)

取 ),,max(321dddd

3.5 丝杠导程角

dl)tan( (3.7)

β 丝杠导程角

4 基本额定载荷及寿命

运转条件 轴向负载 平均转速 使用时间

匀加速运动 Fa1 N1 t1

匀速运动 Fa2 N2 t2

匀减速运动 Fa3 N3 t3

相关公式如下表：

丝杠水平 丝杠竖直

速度

mgmaFa1 mamgFa1 2max/1NN

mgFa2 mgFa2 max2NN

mgmaFa3 mamgFa1 2max/3NN

平均载荷计算如下：

3/1332211333322321131tNtNtNtNFtNFtNFFaaaam (4.1) 精品文档

。 4欢迎下载 平均转速如下

321332211ttttNtNtNNm (4.2)

基本额定静载荷

fsFFFCoaaa*),,max(321 (4.3)

Co 基本额定静载荷

N

fs 静态安全系数

正常运行

Fs=1~2

有振动、冲击 Fs=2~3

基本额定寿命

6310*amfFCaL (4.4)

mammhNfFCaNLL6010*6063 (4.5)

lfFCaLlLamd3610 (4.6)

L 丝杠寿命-转数 r

Lh 丝杠寿命-小时

h

Ld 丝杠寿命-行程 km

f 负载系数

几乎无振动、无冲击

f=1~1.2

稍有振动、冲击 f=1.2~1.5

强烈振动、冲击 f=1.5~3

如果有已知的Lh，可以用公式(4.5)反推Ca

23/110*60amhmfFLNCa (4.7)

根据计算得到的Ca、Co选择丝杠，丝杠的响应参数要大于计算值。

5 丝杠驱动扭矩

丝杠系统驱动扭矩可由下式计算

4321TTTTT (5.1)

T 丝杠驱动扭矩 Nm

T1 加速产生的扭矩 Nm 精品文档

。 5欢迎下载 T2 负载扭矩(匀速运动时的扭矩)

Nm

T3 预压扭矩

Nm

T4 其他扭矩

Nm

几乎无振动、无冲击

f=1~1.2

稍有振动、冲击 f=1.2~1.5

强烈振动、冲击 f=1.5~3

JT1 (5.2)

tN602 (5.3)

BASWJAJAJAJJ222 (5.4)

6210*2lmJWW (5.5)

6210*8dmJSS (5.6)

9210*4LdmS (5.7)

α

角加速度 rad/s

J 惯性矩/转动惯量 kgm2

JW 移动物基于丝杠换算的惯性矩 kgm2

JS 丝杠轴惯性矩 kgm2

JA 丝杠轴侧齿轮惯性矩（无齿轮时取0） kgm2

JB 电机侧齿轮惯性矩（无齿轮时取0） kgm2

mW 移动物质量 kg

mS 丝杠质量 kg

l 导程 mm

d 丝杠轴外径 mm

L 丝杠轴长度 mm

ρ 丝杠密度 kg/m3

A 减速比（无减速器时取1）

N 电机最终加速完成时的转速 r/min

t 加速时间 s

3210*2PlAT (5.8)

丝杠水平丝杠竖直mgmgP (5.9)

精品文档

。 6欢迎下载 P 丝杠轴向负载

N

l 导程 mm

A 减速比

35.0310*2tan05.0FalT (5.9)

Fa 预压负载 N

其他扭矩指除了上述扭矩之外产生的扭矩，例如支撑轴承的摩擦扭矩及油封滑动阻力扭矩等。

根据计算得到的T，可以选择电机。

精品文档

。 7欢迎下载

欢迎您的下载，

资料仅供参考！

致力为企业和个人提供合同协议，策划案计划书，学习资料等等

打造全网一站式需求

合集下载

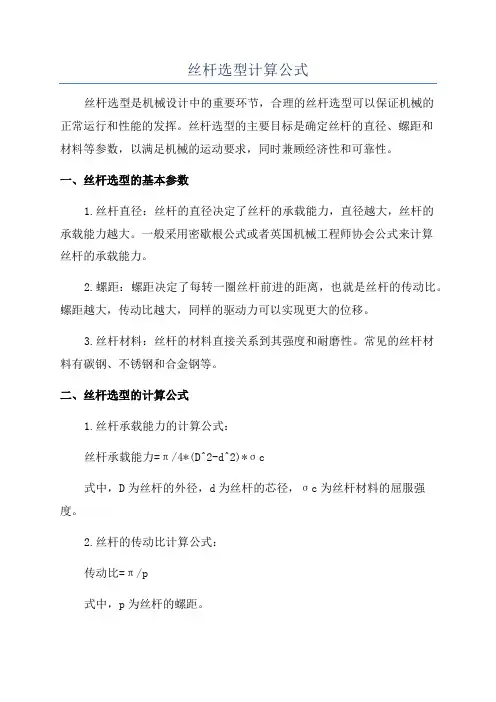

丝杆选型计算公式
