fpga设计技巧

fpga硬件设计注意事项

FPGA硬件设计注意事项

FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，广泛应用于数字电路设计、嵌入式系统和数字信号处理等领域。在进行FPGA硬件设计时，有许多注意事项需要考虑，以确保设计的正确性、可靠性和性能。本文将从不同的角度介绍一些FPGA硬件设计的注意事项。

一、设计规范与原则

1. 时钟设计：合理规划时钟域，避免时钟冲突和时序问题。确保时钟信号的稳定性和时钟分配的合理性，防止时钟抖动和时钟偏移。

2. 信号的同步与异步：减少异步信号的使用，尽量采用同步信号。异步信号可能引发时序问题和数据不一致性。

3. 电源与地线设计：合理规划电源和地线，避免电源噪声和地线回流问题。注意电源的稳定性和电源线的阻抗匹配。

4. 状态机设计：合理设计状态机，减少状态数量和状态转移的复杂性。状态机的设计应简洁清晰，易于理解和维护。

二、资源利用与性能优化

1. 逻辑资源利用：合理利用FPGA芯片的逻辑资源，避免资源浪费和资源冲突。优化逻辑电路的结构，减少逻辑门数量。

2. 存储资源利用：合理规划存储资源，包括寄存器、RAM和ROM等。避免存储资源的过度使用和冲突。

3. 时序优化：通过合理的时序约束和时序分析，优化电路的时序性能。减少时序路径的延迟，提高电路的工作频率。

4. 时钟域划分：合理划分时钟域，减少时钟域之间的转换和同步问题。避免时钟域跨越过多的逻辑。

三、可靠性与稳定性设计

1. 异常处理与容错设计：考虑到硬件设计可能遇到的异常情况，合理设计异常处理机制和容错设计。保证系统的可靠性和稳定性。

2. 时序分析与时序约束：进行时序分析，确保电路的时序约束满足要求。避免时序问题导致的功能错误和不稳定性。

3. 时钟和复位信号的处理：合理设计时钟和复位信号的处理逻辑。确保时钟和复位信号的稳定性和可靠性。

四、仿真与验证

1. 仿真环境搭建：搭建适合的仿真环境，对设计进行全面的仿真验证。确保设计的正确性和功能性。

FPGA设计中的时序收敛设计技巧

在FPGA设计中，时序收敛是一个重要的设计挑战。时序收敛指的是确保FPGA设计中的所有时序约束被满足，以确保电路能够按照设计要求正常工作。在实际设计过程中，时序收敛往往会面临时钟频率过高、信号路径过长等问题，为了有效解决这些问题，设计工程师需要掌握一些时序收敛的设计技巧。

首先，合理设置时钟约束是时序收敛设计的关键。时钟约束是FPGA设计中最重要的约束之一，它规定了时钟信号在电路中传播的时间限制，对于时序收敛至关重要。在设置时钟约束时，设计工程师需要考虑时钟的频率、时钟的延迟、时钟的分频等因素，确保时钟信号能够在设计中被正确识别和传播，避免出现时序收敛的问题。

其次，合理优化信号路径是时序收敛设计的重要技巧之一。信号路径过长会导致时序约束无法满足，因此设计工程师需要通过合理的优化手段缩短信号路径，以保证时序收敛。一种常见的优化方法是引入pipeline，即将一个复杂的逻辑块划分为多个阶段，每个阶段只处理部分逻辑，从而缩短信号传播路径，提高时序收敛性能。

此外，合理设置数据通路是时序收敛设计的重要技巧之一。数据通路是指数据在FPGA中传输的路径，它直接影响到时序收敛的性能。设计工程师需要设计合理的数据通路结构，包括选择合适的数据路径、适当设置数据通道的宽度、选择适当的数据传输方式等，以确保数据在FPGA中能够按时传输，提高时序收敛的成功概率。

最后，合理使用时序分析工具是时序收敛设计的重要技巧之一。时序分析工具可以帮助设计工程师快速准确地分析电路中的时序约束问题，帮助设计工程师找出潜在的时序收敛隐患，提高设计效率和成功率。设计工程师需要熟练掌握常用的时序分析工具，如Timing Analyzer等，以辅助时序收敛设计的过程。 综上所述，时序收敛在FPGA设计中至关重要，设计工程师需要掌握一些关键的设计技巧才能有效解决时序收敛的难题。通过合理设置时钟约束、优化信号路径、设置合理的数据通路和使用时序分析工具，设计工程师可以提高FPGA设计中时序收敛的成功率，确保电路按照设计要求正常工作。只有不断积累经验，灵活运用各种设计技巧，才能在FPGA设计中取得更好的设计效果。

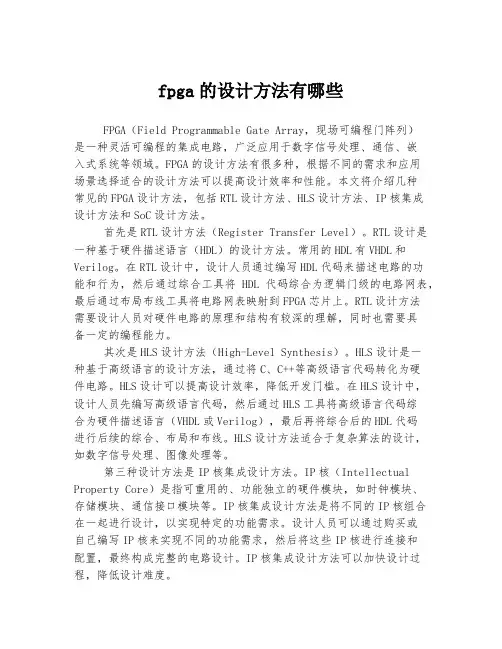

fpga的设计方法有哪些

FPGA（Field Programmable Gate Array，现场可编程门阵列）是一种灵活可编程的集成电路，广泛应用于数字信号处理、通信、嵌入式系统等领域。FPGA的设计方法有很多种，根据不同的需求和应用场景选择适合的设计方法可以提高设计效率和性能。本文将介绍几种常见的FPGA设计方法，包括RTL设计方法、HLS设计方法、IP核集成设计方法和SoC设计方法。

首先是RTL设计方法（Register Transfer Level）。RTL设计是一种基于硬件描述语言（HDL）的设计方法。常用的HDL有VHDL和Verilog。在RTL设计中，设计人员通过编写HDL代码来描述电路的功能和行为，然后通过综合工具将HDL代码综合为逻辑门级的电路网表，最后通过布局布线工具将电路网表映射到FPGA芯片上。RTL设计方法需要设计人员对硬件电路的原理和结构有较深的理解，同时也需要具备一定的编程能力。

其次是HLS设计方法（High-Level Synthesis）。HLS设计是一种基于高级语言的设计方法，通过将C、C++等高级语言代码转化为硬件电路。HLS设计可以提高设计效率，降低开发门槛。在HLS设计中，设计人员先编写高级语言代码，然后通过HLS工具将高级语言代码综合为硬件描述语言（VHDL或Verilog），最后再将综合后的HDL代码进行后续的综合、布局和布线。HLS设计方法适合于复杂算法的设计，如数字信号处理、图像处理等。

第三种设计方法是IP核集成设计方法。IP核（Intellectual

Property Core）是指可重用的、功能独立的硬件模块，如时钟模块、存储模块、通信接口模块等。IP核集成设计方法是将不同的IP核组合在一起进行设计，以实现特定的功能需求。设计人员可以通过购买或自己编写IP核来实现不同的功能需求，然后将这些IP核进行连接和配置，最终构成完整的电路设计。IP核集成设计方法可以加快设计过程，降低设计难度。 最后是SoC设计方法（System-on-Chip）。SoC设计是一种将CPU、内存、外设和其他硬件模块集成在一块芯片上的设计方法。SoC设计可以将不同的功能模块集成在一个芯片上，减少系统的体积、降低功耗，并提高系统的性能和可靠性。在SoC设计中，设计人员需要首先进行功能分析和架构设计，确定不同功能模块之间的关系和接口；然后进行RTL设计、验证和综合；最后进行布局和布线，生成SoC芯片。SoC设计方法适用于嵌入式系统和移动设备等领域。

第1节 基本设计技巧

乒乓操作

1 操作过程

2 从外部看，数据流没有停顿的进出

3 用低速模块处理高速数据流

4 实际上，用两个缓冲模块实现了串并转换，两个预处理模块并行，面积换速度； 串并转换

串并转换

1 FPGA设计的一个重要技巧

2 数据流处理的常用手段

3 面积与速度互换思想的直接体现

串并转换的实现方法多种多样，根据数据的排序和数量的要求，可以选用：

1 寄存器：小设计

2 RAM：数据量比较大的情况

3 状态机：复杂的串并转换

流水线操作

1 流水线处理是高速设计中的一个常用设计手段

2 如果某个设计的处理流程分为若干步骤，而且整个数据处理是“单流向”的，即没有反馈或者迭代运算，前一个步骤的输出是下一个步骤的输入，则可以考虑采用流水线设计方法提高系统的工作频率。

3 将适当划分的n个操作步骤单向串连起来

4 数据流在流水线各个部分的处理，从时间上看是连续的

5 数据流依次流经n个模块，完成每个步骤的操作

6 流水线设计时，时序要进行合理安排，每个操作步骤的划分要合理，仔细考虑各个步骤间的数据流量

7 如果前级操作时间恰好等于后级的操作时间，设计最为简单，前级直接输出到后级的输入即可

8 如果前级操作时间大于后级的操作时间，则后级会经常空闲。可以对前级的输出数据适当缓存，再输出到后级的输入端 如果前级操作时间小于后级的操作时间，则必须通过复制逻辑，将数据流分流和并行预处理，或者在前级对数据采用存储、后处理方式，否则会造成后级数据溢出

数据接口的同步

1 两种易出问题的设计习惯

--手工加入非门调整数据延迟，从而保证本级时钟对上级数据的建立、保持时间的要求

--为了有稳定的采样，时而用正沿打一下数据，时而用负沿打一下数据，以调整数据的采样位置

2 问题

--一旦芯片更新换代，或者移植到其它器件系列的芯片上，采样实现必须重新设计
