输电线路防范外力破坏的方法和对策探究

电力电气　

如何做好预防输电线路防外力破坏的工作　

于光桥　

江苏省电力公司宿迁供电公司　江苏宿迁２２　３８００　

【摘要】下文主要结合笔者多年的工作实践经验以及查阅的相关资料，针对输电线路因外力破坏发生的事故或隐患类型和危害进行了阐述，重点　

分析了输电线路防外力破坏措施，希望通过以下阐述，能与各位同仁相互学习交流，以期为相关人士提供借鉴。　

【关键词１隐患类型；危害；措施　

中圈分类号：ＴＮ１０８．７文献标识号：Ａ文章编号：２３０６—１４９９（２０１　３）１５－０１５２—２　

１．输电线路因外力破坏发生的事故或隐患类型　

现如今，外力对电力线路的破坏事故越来越突出，外力破坏事故多　

发生在交叉跨越的重点防护区段，如跨河、跨路、跨线档等，且容易造　

成永久性故障，不能成功重合闸，需进行抢修恢复，危害性及造成的经　

济损失巨大，而外力事故特有的突发性和分散性使得电力运行部门防不　

胜防。笔者查阅相关资料以某地区输电线路因外力破坏发生的事故为例，　

其隐患类型主要有：建筑塔吊、移动吊车施工时碰触导线、起重船通过　跨河段时碰触导线、线路保护区内建楼打桩时桩架碰触导线、线路铁塔　

下层塔材或水泥杆ｕ　Ｔ线夹被盗、在线路保护区周围放风筝或孔明灯等　引起线路事故、卡车卡断电视线反弹至输电线路上导致故障、货车撞断　

电杆引起线路事故、线路通道内植树碰线、线路通道附近超高树大风时　

碰线等。　

２．外力破坏对输电线路的危害　

２．１外力破坏的特征　外力破坏是指人们有意或无意而造成的线路故障，而大量的外力破　

坏是由于人们疏忽大意、蓄意或对电的知识了解不够而引起的。近年来，　

输电线路遭到人为过失破坏的问题越来越突出，例如：砍伐树木、引发　

山火、野蛮施工、机耕作业、放炮取石、交通事故、以及小孩放风筝等等。　

２　２输电线路外力破坏的危害　由于输电线路长期裸露野外，而且、面广、线长，有的还处于人口　

密集地区，输电线路遭受外力破坏，不仅仅影响电力企业的安个生产和　

电力线路遭受外力破坏的主要原因及对策

近几年以来，电力设施受外力破坏事故频频发生，严重威胁电网安全和人民生命财产安全。

1电力设施遭受外力破坏的统计

外力破坏主要包括：汽车撞电杆、撞拉线、碰断导线，施工单位挖伤10 kV电缆、误触碰10 kV导线以及树木碰导线等。我司2022年全年电力设施遭受外力破坏统计见表1，从表中可见，仅一年，公司就发生了31次外力破坏事件。其中，吊车碰110 kV输电线1次，建筑工地施工抛掷钢丝绳造成110 kV输电线短路跳闸1次，汽车撞杆、撞导线、拉线的共19次，挖伤10 kV电缆的共5次，施工触碰10 kV线路造成事故共2起，树木碰导线的共3次。

2电力设施遭受外力破坏的主要原因

(1) 汽车撞电杆和拉线主要是由于道路扩宽后，使原来位于人行道、绿化带或道路以外的电杆、拉线变成了位于行车道中而造成的。

(2) 碰断导线主要是由于地面填土或筑路，导致导线对地距离不够，超高车辆在线下通过触碰导线而造成的。

(3) 挖伤电缆主要是由于市政或其它管线工程单位在电力管线附近施工，对电力管线的走向和布置不清楚而造成的。

(4) 建筑工地施工触电事故主要是由于施工单位对供电部门提出的整改意见漠视、不执行、不整改而导致。 (5) 树木碰导线是巡线不到位或未能对威胁线路运转的树木进行砍伐造成的。

3防范对策

(1) 我们必须加强与地方管理部门的沟通，及时制止在线路保护区内违章建筑的出现，必要时通过法律手段解决。对于电力线路保护区附近的建筑工地，为了防止其威胁线路安全运转，应采取对业主和施工人员说明线路的电压等级、保护区范围、悬挂安全警告标示牌、发出隐患通知书等措施。

(2) 应密切联系辖区内各供电所，并通过各供电所以各种形式、渠道、方法对其辖区内的广大人民群众进行安全用电的宣传、解释工作。例如：在电力设施保护区内悬挂安全警告标示牌，通过电视、电台、报刊等渠道宣传安全用电及《电力法》、《电力设施保护条例》等，在各镇村和学校开展安全用电画报的张贴和宣传工作。

Ｈ　

中国高斯技术企童　

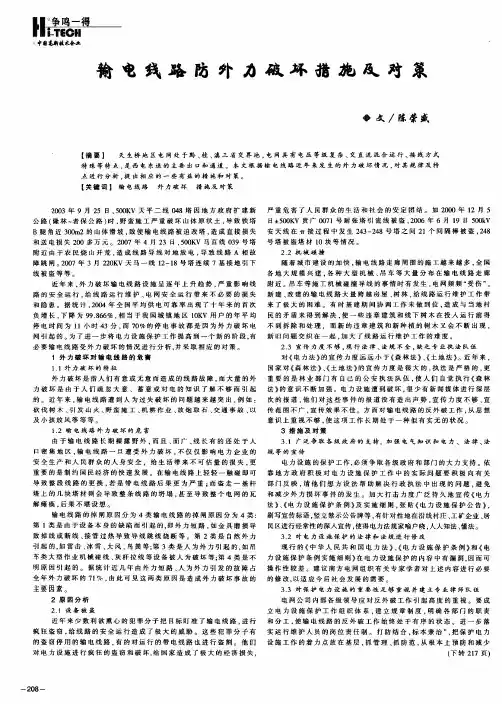

输电线路殇外力破环措施＆对策　

文／陈荣盛　

【摘要】　天生桥地区电网处于黔、桂、滇三省交界地，电网具有电压等级复杂、交直流混合运行、接线方式　

特殊等特点。是西电东送的主要出口和通道。本文根据输电线路近年来发生的外力破坏情况，对其规律及特　

点进行分析．提出相应的一些有益的措施和对策。　

【关键词】输电线路　外力破坏　措施及对策　

２００３年９月２５日．５００ＫＶ天平二线０４８塔因地方政府扩建新　

公路（隆林～者保公路）时，野蛮施工严重破坏山体原状土，导致铁塔　Ｂ腿角近３００ｍ２的山体滑坡，致使输电线路被迫改塔，造成直接损失　

和送电损失２００多万元。２００７年４月２３日，５００ＫＶ马百线０３９号塔　

附近由于农民烧山开荒．造成线路导线对地放电，导致线路Ａ相故　

障跳闸。２００７年３月２２０ＫＶ天马一线１２—１８号塔连续７基接地引下　

线被盗等等。　近年来．外力破坏输电线路设施呈逐年上升趋势，严重影响线　

路的安全运行，给线路运行维护、电网安全运行带来不必要的损失　

和隐患。据统计，２００４年全国平均供电可靠率出现了十年来的首次　

负增长。下降为９９．８６６％．相当于我国城镇地区１０ＫＶ用户的年平均　停电时间为１１小时４３分．而７Ｏ％的停电事故都是因为外力破坏电　

网引起的。为了进一步将电力设施保护工作提高到一个新的阶段，有　

必要输电线路受外力破坏的情况进行分析，并采取相应的对策。　

１外力破坏对输电线路的危害　

１．１外力破坏的特征　外力破坏是指人们有意或无意而造成的线路故障．而大量的外　

力破坏是由于人们疏忽大意、蓄意或对电的知识了解不够而引起　的。近年来，输电线路遭到人为过失破坏的问题越来越突出．例如：　

砍伐树木、引发山火、野蛮施工、机耕作业、放炮取石、交通事故、以　及小孩放风筝等等。　

１．２输电线路外力破坏的危害　

由于输电线路长期裸露野外，而且、面广、线长有的还处于人　

口密集地区，输电线路一旦遭受外力破坏．不仅仅影响电力企业的　

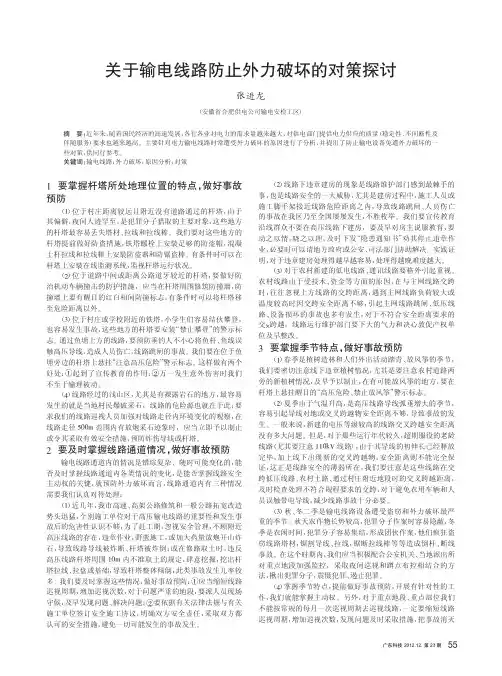

广东科技2012.12.第23期关于输电线路防止外力破坏的对策探讨张进龙（安徽省合肥供电公司输电安检工区）

1要掌握杆塔所处地理位置的特点，做好事故预防（1）位于村庄距离较远且附近没有道路通过的杆塔，由于其偏僻，夜间人迹罕至，是犯罪分子猎取的主要对象，这些地方的杆塔最容易丢失塔材、拉线和拉线棒。我们要对这些地方的杆塔提前做好防盗措施，铁塔螺栓上安装足够的防盗帽，混凝土杆拉线和拉线棒上安装防盗器和防锯盗棒。有条件时可以在杆塔上安装在线监测系统，监视杆塔运行状况。（2）位于道路中间或距离公路道牙较近的杆塔，要做好防治机动车辆撞击的防护措施，应当在杆塔周围修筑防撞墙，防撞墙上要有醒目的红白相间防撞标志，有条件时可以将杆塔移至危险距离以外。（3）位于村庄或学校附近的铁塔，小学生们容易结伙攀登，也容易发生事故，这些地方的杆塔要安装“禁止攀登”的警示标志。通过鱼塘上方的线路，要预防垂钓人不小心将鱼杆、鱼线误触高压导线，造成人员伤亡，线路跳闸的事故。我们要在位于鱼塘旁边的杆塔上悬挂“注意高压危险”警示标志。这样做有两个好处：①起到了宣传教育的作用；②万一发生意外伤害时我们不至于输理被动。（4）线路经过的浅山区，尤其是有裸露岩石的地方，最容易发生的就是当地村民爆破采石，线路的危险源也就在于此；要求我们的线路巡视人员加强对线路走径内环境变化的观察，在线路走径500m范围内有放炮采石迹象时，应当立即予以制止或令其采取有效安全措施，预防炸伤导线或杆塔。2要及时掌握线路通道情况，做好事故预防输电线路通道内的情况是错综复杂、随时可能变化的，能否及时掌握线路通道内各类情况的变化，是能否掌握线路安全主动权的关键，就预防外力破坏而言，线路通道内有三种情况需要我们认真对待处理：（1）近几年，我市高速、高架公路修筑和一般公路拓宽改造势头迅猛，个别施工单位对于高压输电线路的重要性和发生事故后的危害性认识不够，为了赶工期，忽视安全管理，不顾附近高压线路的存在，违章作业，野蛮施工，或加大药量放炮开山炸石，导致线路导线被炸断、杆塔被炸倒；或在修路取土时，违反高压线路杆塔周围10m内不准取土的规定，肆意挖掘，挖出杆塔拉线、拉盘或基础，导致杆塔整体倾倒，此类事故发生几率较多。我们要及时掌握这些情况，做好事故预防：①应当缩短线路巡视周期，增加巡视次数，对于问题严重的地段，要派人员现场守候，及早发现问题、解决问题；②要依据有关法律法规与有关施工单位签订安全施工协议，明确双方安全责任，采取双方都认可的安全措施，避免一切可能发生的事故发生。（2）线路下违章建房的现象是线路维护部门感到最棘手的事，也是线路安全的一大威胁，尤其是建房过程中，施工人员或施工脚手架接近线路危险距离之内，导致线路跳闸、人员伤亡的事故在我区乃至全国屡屡发生，不胜枚举。我们要宣传教育沿线群众不要在高压线路下建房，要及早对房主说服教育，要动之以情，晓之以理，及时下发“隐患通知书”劝其停止违章作业，必要时可以请地方政府或公安、司法部门协助解决。实践证明，对于违章建房处理得越早越容易，处理得越晚难度越大。（3）对于农村新建的低电线路、通讯线路要格外引起重视。农村线路由于受技术、资金等方面的原因，在与主网线路交跨时，往往忽视上方线路的交跨距离，遇到主网线路负荷较大或温度较高时因交跨安全距离不够，引起主网线路跳闸、低压线路、设备损坏的事故也多有发生，对于不符合安全距离要求的交×跨越，线路运行维护部门要下大的气力和决心敦促产权单位及早整改。3要掌握季节特点，做好事故预防（1）春季是植树造林和人们外出活动踏青、放风筝的季节，我们要密切注意线下违章植树情况，尤其是要注意农村道路两旁的新植树情况，及早予以制止，在有可能放风筝的地方，要在杆塔上悬挂醒目的“高压危险、禁止放风筝”警示标志。（2）夏季由于气温升高，是高压线路导线弧垂增大的季节，容易引起导线对地或交叉跨越物安全距离不够，导致事故的发生。一般来说，新建的电压等级较高的线路交叉跨越安全距离没有多大问题。但是，对于那些运行年代较久，超期服役的老龄线路（尤其要注意110kV线路），由于其导线的初伸长已经释放完毕，加上线下出现新的交叉跨越物，安全距离则不能完全保证，这正是线路安全的薄弱所在，我们要注意是这些线路在交跨低压线路、农村土路、通过村庄附近地段时的交叉跨越距离，及时检查处理不符合规程要求的交跨，对于避免农用车辆和人员误触带电导线，减少线路事故十分必要。（3）秋、冬二季是输电线路设备遭受盗窃和外力破坏最严重的季节。秋天农作物长势较高，犯罪分子作案时容易隐蔽，冬季是农闲时间，犯罪分子容易集结，形成团伙作案，他们疯狂盗窃线路塔材，锯割导线、拉线，锯断拉线棒等等造成倒杆、断线事故。在这个时期内，我们应当积极配合公安机关、当地派出所对重点地段加强监控，采取夜间巡视和蹲点布控相结合的方法，揪出犯罪分子，震慑犯罪、遏止犯罪。（4）掌握季节特点，提前做好事故预防，开展有针对性的工作，我们就能掌握主动权。另外，对于重点地段、重点部位我们不能按常规的每月一次巡视周期去巡视线路，一定要缩短线路巡视周期，增加巡视次数，发现问题及时采取措施，把事故消灭摘要：近年来，随着国民经济的高速发展，各行各业对电力的需求量越来越大，对供电部门提供电力供应的质量（稳定性、不间断性及伴随服务）要求也越来越高。主要针对电力输电线路时常遭受外力破坏的原因进行了分析，并提出了防止输电设备免遭外力破坏的一些对策，供同行参考。关键词：输电线路；外力破坏；原因分析；对策
