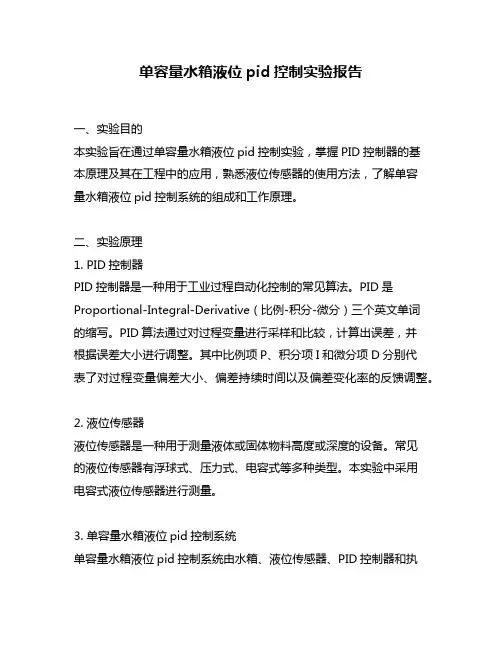

单容量水箱液位pid控制实验报告

一、实验目的

本实验旨在通过单容量水箱液位pid控制实验，掌握PID控制器的基本原理及其在工程中的应用，熟悉液位传感器的使用方法，了解单容量水箱液位pid控制系统的组成和工作原理。

二、实验原理

1. PID控制器

PID控制器是一种用于工业过程自动化控制的常见算法。PID是Proportional-Integral-Derivative（比例-积分-微分）三个英文单词的缩写。PID算法通过对过程变量进行采样和比较，计算出误差，并根据误差大小进行调整。其中比例项P、积分项I和微分项D分别代表了对过程变量偏差大小、偏差持续时间以及偏差变化率的反馈调整。

2. 液位传感器

液位传感器是一种用于测量液体或固体物料高度或深度的设备。常见的液位传感器有浮球式、压力式、电容式等多种类型。本实验中采用电容式液位传感器进行测量。

3. 单容量水箱液位pid控制系统

单容量水箱液位pid控制系统由水箱、液位传感器、PID控制器和执行机构（如电磁阀）组成。系统的工作原理是：液位传感器采集水箱内的液位信号，将其转换为电信号并传输给PID控制器；PID控制器通过比较设定值和实际值之间的误差，输出相应的控制信号给执行机构，使其调节水箱内的水流量，从而维持水箱液位稳定在设定值。

三、实验步骤

1. 搭建实验装置

将单容量水箱与电磁阀、电容式液位传感器等连接起来，组成完整的单容量水箱液位pid控制系统。

2. 设置PID参数

根据实际情况，设置合适的PID参数。其中比例系数Kp、积分系数Ki和微分系数Kd需要进行适当调整以达到最佳效果。

3. 进行实验测试

将设定值设置为一定值，并记录下当前的反馈值。根据反馈值计算出误差，并通过PID控制器输出相应的调节信号给执行机构。随着时间的推移，观察液位是否能够稳定在设定值附近。

4. 调整PID参数

如果发现液位不能够稳定地保持在设定值附近，需要对PID参数进行适当调整。可以通过增大或减小比例系数、积分系数和微分系数来调整系统的响应速度和稳定性。

水箱液位自动控制系统工作原理

引言

水箱液位自动控制系统是一种常见的自动化控制系统。本文将对水箱液位自动控制系统的工作原理进行详细的介绍和探讨。其中包括传感器的使用、控制器的设计以及执行器的操作等方面。

传感器

水箱液位传感器是水箱液位自动控制系统的核心组件之一。传感器通过测量水箱中的液位高度来获取相应的液位信息。常见的液位传感器包括浮球式液位传感器和压力式液位传感器。

浮球式液位传感器

浮球式液位传感器利用浮球的浮力来测量液位。当液位上升时，浮球会随之上升；当液位下降时，浮球也会下降。传感器通过检测浮球的位置来确定液位的高度。

压力式液位传感器

压力式液位传感器通过测量液体对传感器的压力来确定液位的高度。当液位上升时，液体对传感器的压力增加；当液位下降时，压力减小。传感器通过检测液体对传感器的压力变化来确定液位的高度。

控制器

控制器是水箱液位自动控制系统的另一个重要组成部分。控制器根据传感器提供的液位信息，判断水箱液位是否在设定范围之内，然后发出相应的控制信号。

PID控制器

PID控制器是一种常用的控制器类型。它根据当前的偏差以及偏差的变化率来调整输出信号，使得系统的输出能够稳定在设定值附近。PID控制器由比例项、积分项和微分项组成，分别对应于当前偏差、累积偏差和变化率。 控制信号

控制信号是控制器向执行器发送的命令信号，用于控制水箱液位的变化。通过调整控制信号的大小和方向，控制器可以实现水箱液位的自动上升和下降。

执行器

执行器是控制水箱液位的关键部件。执行器根据控制器发出的命令信号，调整水箱进水和排水的流量，从而实现水箱液位的自动控制。

电动阀门

电动阀门是一种常用的执行器类型。它通过电动机驱动阀门的开闭，从而调节水箱的进水和排水流量。控制器通过控制电动阀门的开度，使得水箱液位保持在设定范围之内。

水泵

水泵也是一种常见的执行器类型。它通过驱动液体流动来调节水箱的液位。控制器根据液位信息，调整水泵的工作状态，从而实现水箱液位的自动控制。

PLC水箱液位控制设计

水箱液位控制是工程和工业应用中的一个重要任务，受到工业生产和生活的影响。PLC（可编程逻辑控制器）被广泛应用于自动化控制系统中。在这里，我们将讨论PLC在水箱液位控制中的设计和应用。

一、设计要求

1.自动控制水箱液位:根据需要自动控制水箱液位，以保持水箱液位在合适的范围内。

2.液位传感器:使用能够准确测量液位的传感器，例如超声波、浮子或电容传感器等。

3.控制阀门:根据液位传感器的信号，控制阀门的开关来调节进出水的流量。

4.安全保护:设置安全保护机制，如最高和最低液位报警，以防止水箱溢出或干涸。

二、系统设计

1.硬件设计：选择适当的液位传感器、PLC和执行器，如电磁阀，来实现水箱液位的控制。

2.软件设计：编写PLC的控制程序，包括液位传感器读取、液位控制算法和输出控制信号给执行器的逻辑。

3.输入输出设计：将传感器连接到PLC的输入模块，并将执行器连接到PLC的输出模块。 4.安全保护设计：为了确保系统的安全性，设计液位报警机制，当液位低于最低限制或高于最高限制时，触发报警信号。

三、工作原理

1.初始状态：水箱液位低于最低限制，控制系统开始工作。

2.传感器读取：PLC读取液位传感器的信号，并将其转换为数字量进行处理。

3.液位控制算法：根据传感器信号，PLC计算水箱液位的偏差，并决定相应的动作，如开启或关闭阀门。

4.输出控制信号：根据液位控制算法的结果，PLC将控制信号发送到执行器（电阀）以调节进出水量。

5.液位报警：如果液位低于最低限制或高于最高限制，PLC将触发报警信号以提醒操作员。

四、实施细节

1.选择合适的液位传感器：液位传感器的选择取决于应用场景和预算。超声波传感器具有高精度和无接触的特点，但价格较高。浮子和电容传感器价格较低，但精度较低。

2.选择适当的PLC：根据应用要求选择适当的PLC。考虑到通信接口、输入输出数量和处理速度等因素。

3.选择适当的执行器：根据流量要求选择适当的执行器，例如电磁阀。

双容水箱液位控制系统设计

首先，双容水箱液位控制系统的基本原理是根据水位信号的反馈来控制水泵的启停。当水箱液位低于设定值时，水泵启动，开始抽水；当液位达到设定值时，水泵停止运行。这样就可以实现水箱液位的自动控制。

第一，确定水箱的容积和设计液位。容积和设计液位的确定需要根据实际应用情况来选择，一般要考虑水泵的流量和工作时间等因素。容积大的水箱可以减少水泵启停的频率，但其建设和维护成本也较高。

第二，确定水位传感器的选择和安装。水位传感器是检测水箱液位的关键部件，可以选择浮子式传感器、超声波传感器等。选择合适的传感器需要考虑其精度、可靠性、成本和使用环境等因素。安装传感器时要确保其与水箱的接触良好，避免信号干扰。

第三，确定控制器的选择和编程。控制器是实现水位控制的核心部件，可以选择PLC、单片机等。控制器的选择要考虑其处理能力、输入输出接口和编程灵活性等因素。编程时需要设置液位设定值和控制逻辑，使得系统能够准确地控制水泵的启停。

第四，确定水泵的选择和安装。水泵是水箱液位控制系统的关键设备，可以选择离心泵、自吸泵等。选择合适的水泵需要考虑其流量、扬程、功率和效率等因素。水泵的安装要确保其与水箱的连接可靠，并考虑水泵的防护和维护问题。

第五，确定报警和保护措施。对于水箱液位控制系统，需要设置相应的报警和保护机制，以及应急措施。例如，当水泵故障或水箱液位异常时，系统应该能够及时发出报警，并采取相应的措施避免设备损坏或事故发生。 最后，测试和调试系统。在系统设计和安装完成后，需要进行全面的测试和调试工作。首先测试传感器和控制器的工作是否正常，然后测试水泵的启停控制是否准确。同时，还需要进行系统的稳定性和灵敏度测试，确保系统能够稳定运行和满足实际需求。

总之，双容水箱液位控制系统的设计需要综合考虑容积、液位传感器、控制器、水泵、报警保护和测试调试等方面的因素。只有设计合理并正确配置这些部件，才能实现高效、稳定的液位控制。
