2011数字电子技术试题及答案(题库)

1 2011数字电子技术基础试题（一）

一、填空题 : （每空1分，共10分）

1． (30.25) 10 = ( ) 2 = ( ) 16 。

2 . 逻辑函数L = + A+ B+ C +D = 。

3 . 三态门输出的三种状态分别为：、和。

4 . 主从型JK触发器的特性方程 = 。

5 . 用4个触发器可以存储位二进制数。

6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。

二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )

1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。

图 1

2.下列几种TTL电路中，输出端可实现线与功能的电路是（）。

A、或非门 B、与非门 2 C、异或门 D、OC门

3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。

A、通过大电阻接地（>1.5KΩ） B、悬空

C、通过小电阻接地（<1KΩ） D、通过电阻接V

4.图2所示电路为由555定时器构成的（）。

A、施密特触发器 B、多谐振荡器

C、单稳态触发器 D、T触发器

5.请判断以下哪个电路不是时序逻辑电路（）。图2

A、计数器 B、寄存器

C、译码器 D、触发器

6．下列几种A/D转换器中，转换速度最快的是（）。图2

A、并行A/D转换器 B、计数型A/D转换器

C、逐次渐进型A/D转换器 D、双积分A/D转换器

7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。

图3

A、施密特触发器 B、反相器

C、单稳态触发器 D、JK触发器 3 8．要将方波脉冲的周期扩展10倍，可采用（）。

A、10级施密特触发器 B、10位二进制计数器

C、十进制计数器 D、10位D/A转换器

数字电子技术期末试卷标准答案及评分标准(A卷)

宁波大学科学技术学院 2019/2020学年第 2 学期期末试卷（A/ / ）班级：__________ 学号: __________姓名: __________

课号：__CL1K09A________ 课名：__数字电子技术________________ 阅卷教师: _____________ 成绩: _______________

第 4 页共 4 页一、判断题（将答案添入下表，每题1分，共10分。正确选“√”，错误选“×”）

6 7 8 9 10

1．在时间和幅度上都断续变化的信号是数字信号，因为说话时语音是断续的，所以是数字信号。（）

2．若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。（）

3．N变量逻辑函数全部2N个最大项之积恒等于1。（）

4．因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。（）。

5．TTL集电极开路门输出为１时由外接电源和电阻提供输出电流。（）

6．异步时序电路是指的各级触发器类型不同的电路。（）

7．D触发器的特征方程Qn+1=D，而与Qn无关，所以，D触发器不是时序电路。（）

8．D/A转换器的最大输出电压的绝对值可达到基准电压VREF。（）

9．施密特触发器可用于将正弦波变换成三角波。（）

10．SRAM是指静态RAM，DRAM是指动态RAM；对相同容量的SRAM和DRAM而言，前者造价高，响应速度也快。（）

二、试将下列函数化为最简与或形式（10分，每题5分，要有解题步骤，否则不给分）

（1）DCBADCBADBAADY 

（2）化简逻辑函数DCBABCDADCBADCBAF),,,(；给定约束条件：

0DCBADABCABCDDCBADCABDCBACDBA

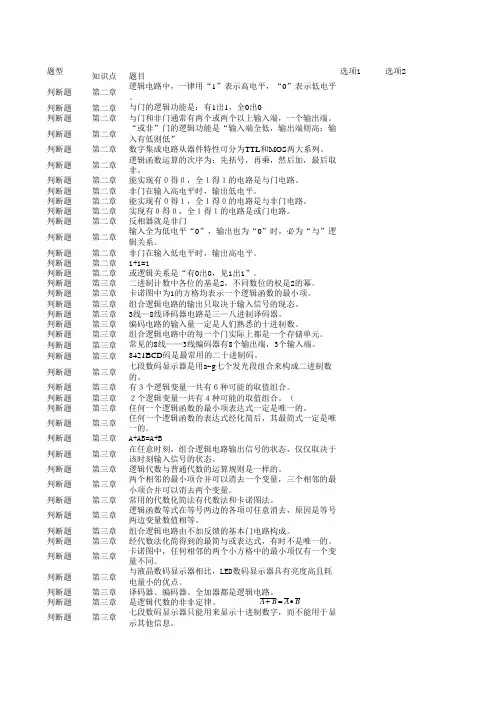

数字电子技术题库

知识点

（一）．数字逻辑基础

（1）．进制与进制之间的转换

（2）．与逻辑和与门电路

（3）．或逻辑和或门电路

（4）．非逻辑和非门电路

（5）．与非门电路

（6）．集成门电路

（7）．逻辑代数定律与逻辑函数化简

（二）．组合逻辑电路

（8）．组合逻辑电路的分析与设计

（9）．编码器

（10）．译码器

（11）．加法器

（12）．数值比较器

（13）．数据选择器

（三）．时序逻辑电路

（14）．RS触发器

（15）．D触发器与数据寄存器

（16）．移位寄存器

（17）．JK触发器与计数器

（四）．555时基电路与石英晶体多谐振荡器

（18）．定时器

（19）．施密特触发器

（20）．多谐振荡器

（五）．数模与模数转换

（21）．数模转换电路DAC

（22）．模数转换电路ADC

（六）．半导体存储器

（23）．只读存储器ROM

（24）．随机存储器RAM

题库

（一）．数字逻辑基础

（1）．进制与进制之间的转换

1．在数字电路中，通常用数字来表示高电平，用数字来表示低电平。

2．某二进制数由4位数字组成，其最低位的权是，最高位的权是。

3．完成下列进制的转换：

（00011111）2=（）10 ；（10）10=（）2 ；

（1111）2=（）8 ；（10）8=（）2 ；

（011111）2=（）16 ；（2A）16=（）2 。

（01010101）8421=（）10 ；（32）10=（）8421 ；

4．二进制数只有（）数码。

A．0 B.1

C．0、1 D.0、1、2

数字电子技术试题及答案(题库)

数字电子技术基础试题（一）
