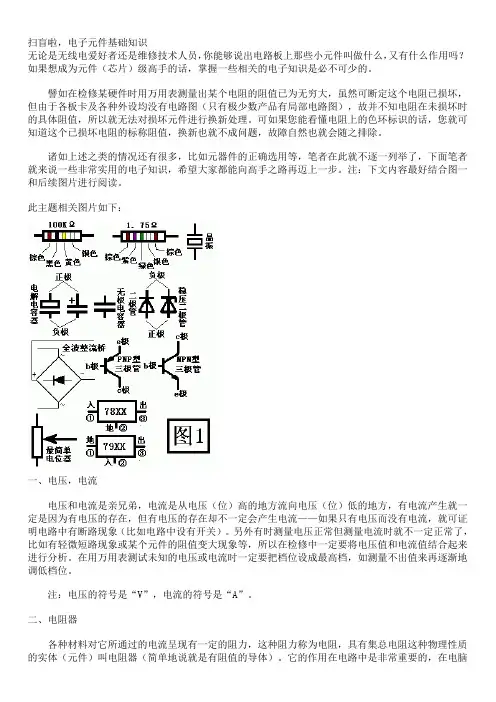

扫盲啦，电子元件基础知识
无论是无线电爱好者还是维修技术人员，你能够说出电路板上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。
诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。注：下文内容最好结合图一和后续图片进行阅读。
此主题相关图片如下：
一、电压，电流
电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。
注：电压的符号是“V”，电流的符号是“A”。
二、电阻器
各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W„„等等。

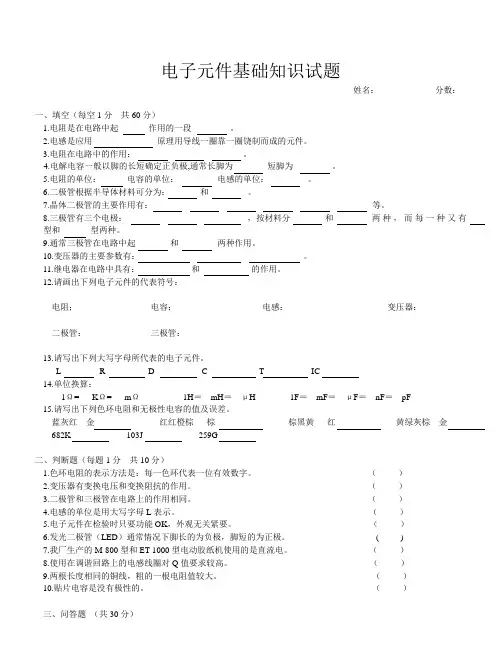

电子元件基础知识试题
姓名： 分数：
一、填空（每空1分 共60分）
1.电阻是在电路中起 作用的一段 。
2.电感是应用 原理用导线一圈靠一圈饶制而成的元件。
3.电阻在电路中的作用： 。
4.电解电容一般以脚的长短确定正负极,通常长脚为 短脚为 。
5.电阻的单位： 电容的单位： 电感的单位： 。
6.二极管根据半导体材料可分为： 和 。
7.晶体二极管的主要作用有： 等。
8.三极管有三个电极： ，按材料分 和 两种，而每一种又有
型和 型两种。
9.通常三极管在电路中起 和 两种作用。
10.变压器的主要参数有： 。
11.继电器在电路中具有： 和 的作用。
12.请画出下列电子元件的代表符号：
电阻； 电容： 电感： 变压器：
二极管： 三极管：
13.请写出下列大写字母所代表的电子元件。
L R D C T IC

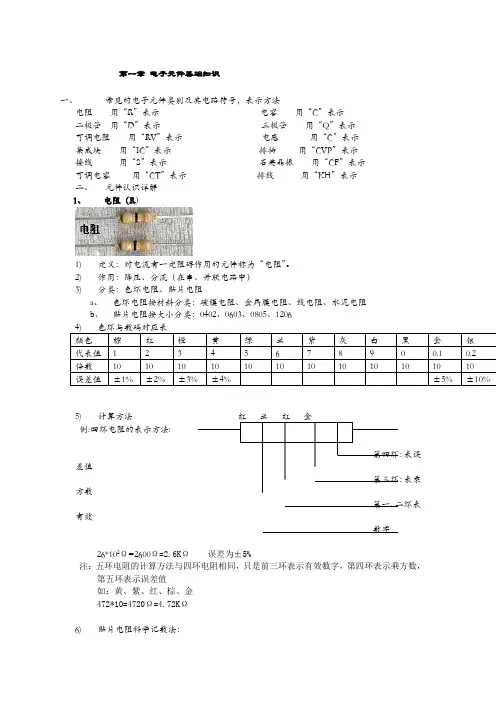

第一章 电子元件基础知识
一、 常见的电子元件类别及其电路符号，表示方法
电阻 用“R”表示 电容 用“C”表示
二极管 用“D”表示 三极管 用“Q”表示
可调电阻 用“RV”表示 电感 用“C”表示
集成块 用“IC”表示 排插 用“CVP”表示
接线 用“S”表示 石英晶振 用“CF”表示
可调电容 用“CT”表示 排线 用“KH”表示
二、 元件认识详解
1、 电阻（R）
1) 定义：对电流有一定阻碍作用的元件称为“电阻”。
2) 作用：降压、分流（在串、并联电路中）
3) 分类：色环电阻、贴片电阻
a、 色环电阻按材料分类：碳膜电阻、金属膜电阻、线电阻、水泥电阻
b、 贴片电阻按大小分类：0402、0603、0805、1206
4) 色环与数码对应表
颜色 棕 红 橙 黄 绿 兰 紫 灰 白 黑 金 银
代表值 1 2 3 4 5 6 7 8 9 0 0.1 0.2
倍数 10 10 10 10 10 10 10 10 10 10 10 10
误差值 ±1% ±2% ±3% ±4% ±5% ±10%
5) 计算方法
红 兰 红 金
例:四环电阻的表示方法:
第四环：表误差值
第三环：表乘方数
.

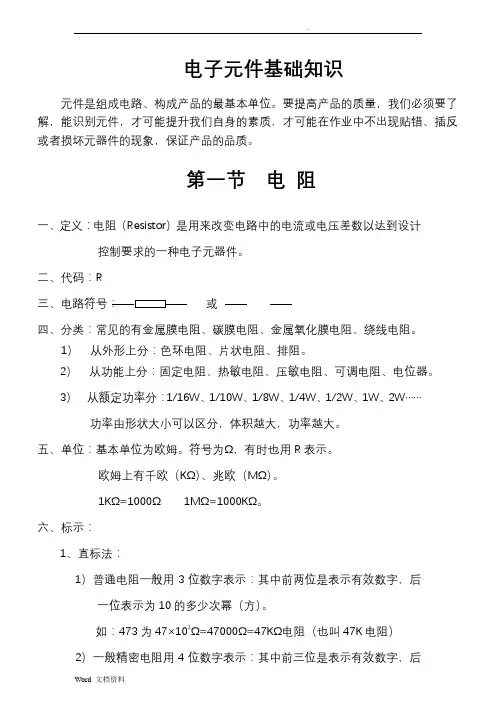

Word 文档资料 电子元件基础知识
元件是组成电路、构成产品的最基本单位。要提高产品的质量，我们必须要了解，能识别元件，才可能提升我们自身的素质，才可能在作业中不出现贴错、插反或者损坏元器件的现象，保证产品的品质。
第一节 电 阻
一、定义：电阻（Resistor）是用来改变电路中的电流或电压差数以达到设计控制要求的一种电子元器件。
二、代码：R
三、电路符号： 或
四、分类：常见的有金属膜电阻、碳膜电阻、金属氧化膜电阻、绕线电阻。
1） 从外形上分：色环电阻、片状电阻、排阻。
2） 从功能上分：固定电阻、热敏电阻、压敏电阻、可调电阻、电位器。
3） 从额定功率分：1/16W、1/10W、1/8W、1/4W、1/2W、1W、2W……功率由形状大小可以区分，体积越大，功率越大。
五、单位：基本单位为欧姆。符号为Ω，有时也用R表示。
欧姆上有千欧（KΩ）、兆欧（MΩ）。
1KΩ=1000Ω 1MΩ=1000KΩ。
六、标示：
1、直标法：
1）普通电阻一般用3位数字表示：其中前两位是表示有效数字，后一位表示为10的多少次幂（方）。
如：473为47×103Ω=47000Ω=47KΩ电阻（也叫47K电阻）
2）一般精密电阻用4位数字表示：其中前三位是表示有效数字，后
.
Word 文档资料 一位表示为10的多少次幂（方）。
如：1003为100×103Ω=100KΩ精密电阻（也叫100K精密电阻）
3）特别的：“000”、“R00”、“0”均表示为0Ω电阻；
“2.2”表示2.2Ω电阻;
“6R8”表示6.8Ω电阻;
“4K7”表示4.7KΩ电阻;
“1000”表示100×100=100Ω精密电阻;
“10R0”表示10×100=10Ω精密电阻;
“43R0”表示43Ω粗密电阻;
