电线电缆原材料检验规程

  • 格式：doc
  • 大小：261.00 KB
  • 文档页数：14

电线电缆原材料检验规程

版本：A 编号：ZH/JY2-1-2010

原材料名称 电工圆铜杆

型 号 T1R、T2R、T3R、TU1R、TU2R

规格X围 Ф8.0、Ф7.2

检验内容

1 外径及偏差 依据标准 GB/T3952-2008

检验方法 GB/T4909.2-2008

验收规则 Ф8.0、Ф7.2 ±0.4mm

2 断裂伸长率 依据标准 GB/T3952-2008

检验方法 GB/T4909.3-2008

验收规则 T1R、TU1R ≥40%

T2R、T3R、TU2R ≥35%

3 20℃导体直流电阻率 依据标准 GB/T3952-2008

检验方法 GB/T4909.3-2008

验收规则 T1R、TU1R ρ20≤0.01707Ωmm2/m

T2R、T3R、TU2R ρ20≤0.01724Ωmm2/m

4 扭转试验 依据标准 GB/T3952-2008

检验方法 GB/T4909.4-2008

验收规则 T1R、TU1R、T2R、T3R、TU2R 不小于10次（正反）

5 表面及外观 GB/T3952-2008

检验方法 GB/T4909.2-2008

验收规则 表面应光洁，不得有严重氧化变色及机械损伤

抽样数量：每一批按1%抽样，但不少于3圈、批量大时，不多于10圈，每一圈中取一个试样。(其中断裂伸长率为原材料厂家提供数据，但每一个季度外委第三方检验验证；扭转试验由外委第三方每一季度检验验证) 备注：第一次试验结果如有不合格，应取双倍数量，就不合格项进行第二次试验，如仍有不合格时，应逐盘检查。

原材料检验规程

版本：A 编号：ZH/JY2-2-2010

原材料名称 电工圆铝杆

型 号 A4、A6、A8、RE-A4、RE-A6、RE-A8

规格X围 Ф10.0、Ф9.5、Ф9.0

检验内容

1 外径及偏差 依据标准 GB/T3954-2008

检验方法 GB/T4909.2-2008

验收规则 ｄ±0.5mm

2 F值

（不圆度） 依据标准 GB/T3954-2008

检验方法 GB/T4909.2-2008

验收规则 ≤0.9mm

3 力学性能 依据标准 GB/T3954-2008

检验方法 GB/T4909.3-2008

验收规则 型号 抗拉强度(Mpa) 伸长率

(%)

A4和RE-A4 95~115 ≥10

A6和RE-A6 110~130 ≥8

A8和RE-A8 120~150 ≥6

3 20℃导体直流电阻率 依据标准 GB/T3954-2008

检验方法 GB/T4909.3-2008

验收规则 ρ20≤0.02801Ωmm2/m

4 表面及外观 依据标准 GB/T3954-2008

检验方法 GB/T4909.2-2008

验收规则 表面应光洁，不得有严重氧化变色及机械损伤

抽样数量：每一批按1%抽样，但不少于3圈、批量大时，不多于10圈，每一圈中取一个试样。(其中抗拉强度和断裂伸长率为原材料厂家提供数据，但每一个季度外委第三方检验验证) 备注：第一次试验结果如有不合格，应取双倍数量，就不合格项进行第二次试验，如仍有不合格时，应逐盘检查。

原材料检验规程

版本：A 编号：ZH/JY2-3-2010

原材料名称 70℃绝缘级、阻燃绝缘级软聚氯乙烯塑料

型 号 J-70，ZR-J-70

检验内容

1 根据质量证明材料上的数据进行对照 项 目 标准要求

抗拉强度 ≥15.0Mpa

断裂伸长率 ≥150%

100℃168小时老化 抗X强度 ≥15.0Mpa

抗X强度变化率 最大：±20%

断裂伸长率 ≥150%

断裂伸长率变化率 最大：±20%

热变形 ≤40%

热老化质量损失 ≤20g/m2

200℃热稳定时间 ≥60min

20℃体积电阻率 ≥1.0×1012Ω.m

70℃体积电阻率 ≥1.0×109Ω.m

介电强度 ≥20Mv/m

检查频次 每次均应检查

2 老化前抗拉强度 检验方法 GB/T2951.1-1997

验收规则 ≥15.0Mpa

抽样频次 一次工艺试验/月

3 老化前断裂伸长率 检验方法 GB/T2951.1-1997

验收规则 ≥150%

抽样频次 一次工艺试验/月 4 表面及外观 依据标准 GB/T8815-2008

检验方法 目测

验收要求 色泽均匀，颗粒均匀

原材料检验规程

版本：A 编号：ZH/JY2-4-2010

原材料名称 70℃柔软绝缘级、阻燃柔软绝缘级软聚氯乙烯塑料

型 号 JR-70，ZR-JR-70

检验内容

1 根据质量证明材料上的数据进行对照 项 目 标准要求

抗拉强度 ≥15.0Mpa

断裂伸长率 ≥180%

100℃168小时老化 抗X强度 ≥15.0Mpa

抗X强度变化率 最大：±20%

断裂伸长率 ≥180%

断裂伸长率变化率 最大：±20%

热变形 ≤40%

热老化质量损失 ≤20g/m2

200℃热稳定时间 ≥60min

20℃体积电阻率 ≥1.0×1011Ω.m

70℃体积电阻率 ≥1.0×108Ω.m

介电强度 ≥20Mv/m

检查频次 每次均应检查

2 老化前抗拉强度 检验方法 GB/T2951.1-1997

验收规则 ≥15.0Mpa

抽样频次 一次工艺试验/月

3 老化前断裂伸长率 检验方法 GB/T2951.1-1997

验收规则 ≥180%

抽样频次 一次工艺试验/月 4 表面及外观 依据标准 GB/T8815-2008

检验方法 目测

验收要求 色泽均匀，颗粒均匀

原材料检验规程

版本：A 编号：ZH/JY2-5-2010

原材料名称 70℃护层级、阻燃护层级软聚氯乙烯塑料

型 号 H-70，ZR-H-70

检验内容

1 根据质量证明材料上的数据进行对照 项 目 标准要求

抗拉强度 ≥15.0Mpa

断裂伸长率 ≥180%

100℃168小时老化 抗X强度 ≥15.0Mpa

抗X强度变化率 最大：±20%

断裂伸长率 ≥180%

断裂伸长率变化率 最大：±20%

热变形 ≤50%

热老化质量损失 ≤23g/m2

200℃热稳定时间 ≥50min

20℃体积电阻率 ≥1.0×108Ω.m

介电强度 ≥20Mv/m

检查频次 每次均应检查

2 老化前抗拉强度 检验方法 GB/T2951.1-1997

验收规则 ≥15.0Mpa

抽样频次 一次工艺试验/月

3 老化前断裂伸长率 检验方法 GB/T2951.1-1997

验收规则 ≥180%

抽样频次 一次工艺试验/月 4 表面及外观 依据标准 GB/T8815-2008

检验方法 目测

验收要求 色泽均匀，颗粒均匀

原材料检验规程

版本：A 编号：ZH/JY2-6-2010

原材料名称 90℃护层级、阻燃护层级软聚氯乙烯塑料

型 号 H-90，ZR-H-90

检验内容

1 根据质量证明材料上的数据进行对照 项 目 标准要求

抗拉强度 ≥16.0Mpa

断裂伸长率 ≥180%

100℃240小时老化 抗X强度 ≥16.0Mpa

抗X强度变化率 最大：±20%

断裂伸长率 ≥180%

断裂伸长率变化率 最大：±20%

热变形 ≤40%

热老化质量损失 ≤15g/m2

200℃热稳定时间 ≥80min

20℃体积电阻率 ≥1.0×109Ω.m

介电强度 ≥18Mv/m

检查频次 每次均应检查

2 老化前抗拉强度 检验方法 GB/T2951.1-1997

验收规则 ≥16.0Mpa

抽样频次 一次工艺试验/月

3 老化前断裂伸长率 检验方法 GB/T2951.1-1997

验收规则 ≥180%

抽样频次 一次工艺试验/月 4 表面及外观 依据标准 GB/T8815-2008

检验方法 目测

验收要求 色泽均匀，颗粒均匀 原材料检验规程

版本：A 编号：ZH/JY2-7-2010

原材料名称 铠装电缆用镀锌钢带

型 号 R200

规格X围 0.2×15，0.2×20，0.5×30，0.5×40

检验内容

1 宽度 依据标准 GB4175.1-84

检测方法 千分尺测量

抽样频次 每次到货每种规格抽三圈

应达要求 0.20 ±0.02

0.50 ±0.04

1 厚度 依据标准 GB4175.1-84

检测方法 游标卡尺测量

抽样频次 每次到货每种规格抽三圈

应达要求 15 ±0.5

20 ±0.5

30 ±1.0

40 ±1.0

2 外观 依据标准 GB4175.1-84

检测方法 目 测

抽样频次 每次到货每种规格抽三圈

验收规则 镀层完整，不得有锌层剥落、裂纹、锈蚀和漏镀，但允许有个别漏锈等缺陷

3 镀层附着牢固性 依据标准 GB4175.1-84

检测方法 进行垂直于轧制方向180度弯曲

抽样频次 每次到货每种规格抽三圈

验收规则 弯曲处镀锌层不得粉碎和剥落

原材料检验规程

版本：A 编号：ZH/JY2-8-2010

原材料名称 黄铜带

型 号 H62、H65、H68、H80、H90、H96

合集下载

电线电缆检验规程

电线电缆检验规程

1 电线电缆检验规程

1 范围

本规程规定了电缆产品例行试验的定义、总要求、产品执行标准、试验项目、试验指标要求以及判定准则。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3048-1994 电线电缆电性能试验方法

GB/T 3956-1997 电缆的导体

GB 5023-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆

GB 9330-1988 塑料绝缘控制电缆

GB/T 12706-2002 额定电压1kV（Um＝1.2kV）到35kV（Um＝40.5kV）挤包绝缘电力电缆及附件

GB 12527-1990 额定电压1kV及以下架空绝缘电缆

GB 14049-1993 额定电压10kV、35kV架空绝缘电缆

GB/T 19666-2005 阻燃和耐火电线电缆通则

JB/T 8734-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线

Q/12BJ 4881-2005 额定电压1kV、10kV钢芯铝绞线线芯架空绝缘电缆

Q/12BJ 4973-2005 额定电压0.6/1kV挤包绝缘电力电缆

Q/12BJ 4977-2005 额定电压450/750V及以下交联聚乙烯绝缘控制电缆

Q/12BJ 5139-2003 额定电压450/750V及以下交联聚乙烯绝缘电缆

Q/12BJ 5142-2003 额定电压0.6/1kV及以下塑料绝缘金属屏蔽电力电缆

Q/12BJ 5145-2003 额定电压450/750V及以下聚氯乙烯绝缘金属屏蔽钢带铠装控制电缆

3 定义

例行试验（试验代号R），由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。

关键原材料的检验及定期确认检验程序

关键原材料的检验及定期确认检验程序

1. 目 的

为使采购的关键原材料满足规定的质量要求及认证所规定的要求，制定本程序。

2. 适用范围

适用于所有关键原材料的检验/验证及定期确认检验。

3. 职 责

3.1生产技术科负责提供关键原材料的检验/验证规范。

3.2检验科负责对关键原材料的检验、验证。

3.3检验科负责对关键原材料的定期确认检验。

4. 程序内容

4.1关键原材料的检验或验证

4.1.1对关键原材料件（如导体材料、绝缘材料、护套材料等）的检验/验证由本厂进行。4.1.2生产技术科应编制《进货检验规程》，明确检验项目、质量要求、检验频次、检验手段等。

4.1.3供方向本厂发货时，应向供销科提供“供方送货单”和“产品合格证”，转交检验科。

4.1.4由检验科安排检验员依据相应的检验规范进行检验或验证，将其结果填入《原材料进厂检验单》。产品合格时，以此单作为进货入库的凭证；产品不合格时以此单作为办理退货的依据。

4.1.5若需检验或试验的原材料因故当日不能作出合格与否的判断时，应由检验员在进货暂存处作出“待验”标识。检验、验证判断合格，摘掉“待验”标识，办理入库。

4.1.6进货产品的状态标识，经检验的合格品、不合格品用标牌标识。合格，插“合格”标牌；不合格，挂“不合格”牌。

4.2关键原材料的定期确认检验

4.2.1 频次：定期确认检验的频次不低于1次/12个月。

4.2.2 项目：为相应的原材料标准规定的全部项目或产品标准中型式试验全项。聚氯乙烯电线执行GB/T 5023、JB/T 8734标准，镀锡铜导体执行GB/T4910标准；裸铜导体执行GB/T3953标准；聚氯乙烯电缆料执行GB/T8815标准。（标准应及时更新，确保现行有效。）

4.2.3实施：定期确认检验可由本厂进行，，也可由供应商进行，或委托第三方检验机构进行。

4.2.4合法检测部门提供的合格的产品全性能检验报告可作为一次有效的定期确认检验证据。

4.2.5 关键原材料定期确认检验结果不合格的控制

电线、电缆技术标准

电线、电缆技术标准

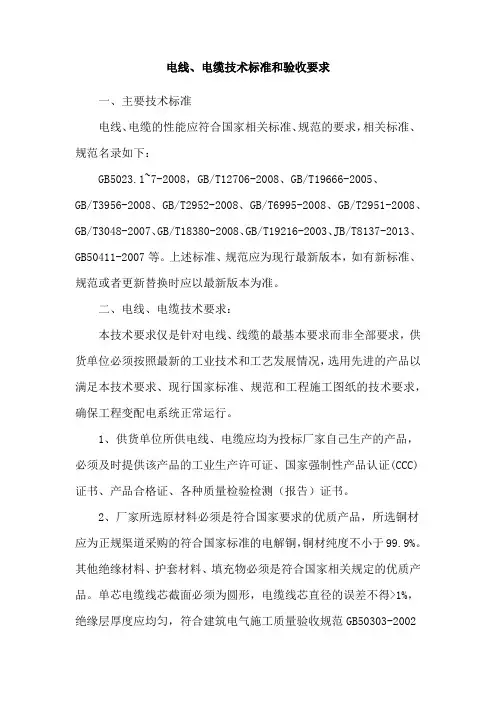

电线、电缆技术标准和验收要求
