two pass 连通区域算法

两遍算法（Two-pass algorithm）是图像处理中一种用来查找和标记图像中连通区域（或联通分量、区域）的方法。这种算法首次被提出是在20世纪60年代，如今已成为图像处理中常用的一种方法。这种算法相对简单而且高效，因此在实际应用中被广泛使用。在本文中，我们将详细介绍两遍算法的原理和实现过程，并且通过一些示例来说明其应用。

首先，我们需要了解什么是连通区域。在图像处理中，连通区域是指图像中由相邻像素点组成的一块区域。在这个区域内的像素点具有相似的性质，比如颜色、亮度等。通常情况下，我们希望将图像中相互连接的像素点组成的区域识别出来，并进行标记，这样我们就可以在后续的处理中对这些区域进行分析和处理。

两遍算法是一种经典的连通区域查找方法。其基本思路就是通过两次扫描图像来实现。在第一次扫描中，我们会遍历整个图像，对每一个像素点进行分析，并进行标记。在第二次扫描中，我们会对已经被标记的像素点进行进一步处理，比如合并相邻的区域或者进行其他操作。

接下来，我们将详细介绍两遍算法的具体步骤。

第一步：初始化

在进行第一次扫描之前，我们需要对一些变量进行初始化。首先，我们需要一个数组来存储每个像素点的标记。通常情况下，我们会使用一个与图像大小相同的数组来存储这些标记。其次，我们需要设定一个阈值，用来确定两个像素点是否属于同一个区域。最后，我们还需要定义一个函数，用来判断两个像素点是否相邻。在大多数情况下，我们会使用四邻域或者八邻域来进行判断。

第二步：第一次扫描

在第一次扫描中，我们会遍历整个图像，并对每一个像素点进行分析。首先，我们会检查当前像素点是否已经被标记。如果已经被标记，我们会继续遍历下一个像素点；如果没有被标记，我们将对该像素点进行标记，并进一步对相邻的像素点进行分析。通过这种方式，我们就可以逐步找到图像中所有的连通区域，并对其进行标记。

第三步：第二次扫描

在第二次扫描中，我们会对已经标记的像素点进行处理。通常情况下，我们会对相邻的区域进行合并，或者对标记进行进一步处理。通过这种方式，我们可以得到图像中所有的连通区域，并对其进行进一步的处理。

综上所述，两遍算法是一种简单而有效的连通区域查找方法。通过两次扫描图像，我们可以得到图像中的所有连通区域，并对其进行进一步的处理。因此，在实际应用中，两遍算法被广泛应用于图像处理和计算机视觉领域。

合集下载

传感器中基于连通支配集的区域覆盖控制算法

传感器中基于连通支配集的区域覆盖控制算法

第３４卷第４期　２０１６年１２月　广西师范大学学报（自然科学版）　

Ｊｏｕｒｎａｌ　ｏｆ　Ｇｕａｎｇｘｉ　Ｎｏｒｍａｌ　Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖｏ１．３４　Ｎｏ．４　Ｄｅｃ．２Ｏ１６　

传感器中基于连通支配集的区域覆盖控制算法　

黄恒杰　，龚小龙　，王高才　

（１．玉林师范学院教育技术中心，广西玉林５３７０００；２．广西大学计算机与电子信息学院，广西南宁５３０００４）　

摘　要：针对现有无线传感器网络区域覆盖控制算法很难在确保网络连通率的同时对网络覆盖率和能耗进　行优化的问题，本文提出一种基于连通支配集的区域覆盖控制（ａｒｅａ　ｃｏｖｅｒａｇｅ　ｃｏｎｔｒｏｌ　ｂａｓｅｄ　ｏｎ　ｃｏｎｎｅｃｔｅｄ　ｄｏｍｉｎａｔｉｎｇ　ｓｅｔ，ＡＣＣＢＣＤＳ）算法。当节点随机分布于监测区域后，未连通的节点移向Ｓｉｎｋ节点直至网络实现　全连通，之后利用三着色算法构建网络连通支配集，Ｓｉｎｋ节点对非连通支配节点进行集中式优化调整，让非　连通支配节点移至更优位置。在优化调整的过程中同时考虑了网络连通率、覆盖率和节点移动距离。仿真结　果表明，与典型的基于虚拟力的区域覆盖控制（ａｒｅａ　ｃｏｖｅｒａｇｅ　ｃｏｎｔｒｏｌ　ｂａｓｅｄ　ｏｎ　ｖｉｒｔｕａｌ　ｆｏｒｃｅｓ，ＡＣＣＢＶＦ）算法相　比较，本文提出的ＡＣＣＢＣＤＳ算法能使网络在确保全连通的前提下获得更高覆盖率，并能减少网络覆盖控制　中的移动能耗。　关键词：传感器网络；连通支配集；覆盖率；能耗　中图分类号：ＴＰ３９３　文献标志码：Ａ　文章编号：１００１—６６００（２０１６）０４—００１９—０７　

０　引言　

无线传感器网络覆盖控制是指在考虑网络存储、计算、通信和能量等资源受限的情况下，通过调整节　

点位置、网络路由和节点状态等手段，使各受限资源得到优化配置，进而使网络感知、通信和生存周期等服　务质量得到改善口。］。根据覆盖对象的不同，现有无线传感器网络覆盖控制方法可分为区域覆盖、点覆盖、　

复杂连通区域扫描线填充算法的问题及改进

复杂连通区域扫描线填充算法的问题及改进

信息技术与信息亿　

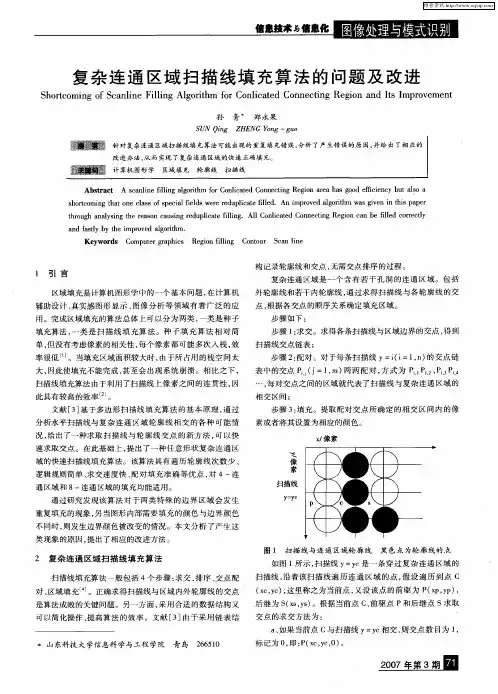

复杂连通区域扫描线填充算　法的问　题及改进　
