AOI作业手册

  • 格式：xls
  • 大小：759.00 KB
  • 文档页数：1

版本拟制人

审核

V1.0生产:品质:一、开机步骤与要求：1、检查机器电源线是接入220V电源，再打开机器右侧红色主电源开关（图2），同时释放急停按钮（图1），最后按下电脑主机开关。（如右开机流程图）2、待电脑启动后，双击桌面的“ALD515”图标，选择操作员权限打开主编辑软件（图3）；再根据检测板子型号与PCBA料号调出程序。由工程取3大板先进行轨道与程序调试。3、双击桌面的“ALDSPC”图标，打开维修站窗口软件（主要判定不良使用）。二、关机步骤与要求：1、点击ALD515文件菜单栏下的退出程序（图6）,关闭ALDSPC软件。2、关闭电脑操作系统，关闭主电源。三、注意事项：1、机器正常运动时请不要让手、工衣或主板触碰到机器两侧的感应器，造成机器异常停止。同时避免造成意外伤害（图5）。2、检测到不良有些可能时误判，请务必仔细确认；判定为良品请按“pagedown”键，不良的请根据ALDSPC快捷方式，按1-9选择相应的不良类型进行标记；检查完后请按“空格键”可进行下一PCS确认。检查完一PCS请及时取出，换下一PCS同时按下右侧“Start”机器会自动开始检测；此时可同进行不良的判定。ALD-515(AOI)作业手册主要步骤：

汇签批准生效日期红色为急停按键红色为主电源开关

机器轨道（主板放置区）图1图2图4图6左右两侧感应器图5图3

合集下载

AOI使用说明书

AOI使用说明书

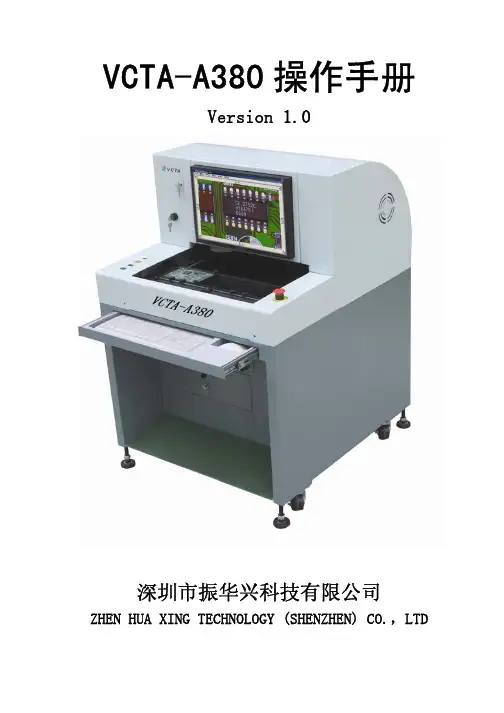

VCTA-A380操作手册 Version 1.0
