超声波探伤仪工作原理

1、 超声波探伤的基本原理是什么

2、 答：超声波探伤是利用超声能透入金属材料的深处,并由一截面进入另一截面时,在界面边缘发生反射的特点来检查零件缺陷的一种方法,当超声波束自零件表面由探头通至金属内部,遇到缺陷与零件底面时就分别发生反射波来,在萤光屏上形成脉冲波形,根据这些脉冲波形来判断缺陷位置和大小;

3、 超声波探伤与X射线探伤相比较有何优的缺点

4、 答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高,对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探 伤适合于厚度较大的零件检验;

5、 超声波探伤的主要特性有哪些

6、 答：1、超声波在介质中传播时,在不同质界面上具有反射的特性,如遇到缺陷,缺陷的尺寸等于或大于超声波波长时,则超声波在缺陷上反射回来,探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时,声波将绕过射线而不能反射；

7、 2、波声的方向性好,频率越高,方向性越好,以很窄的波束向介质中辐射,易于确定缺陷的位置;

8、 3、超声波的传播能量大,如频率为1MHZ100赫兹的超生波所传播的能量,相当于振幅相同而频率为1000HZ赫兹的声波的100万倍

9、 超生波探伤板厚14毫米时,距离波幅曲线上三条主要曲线的关系怎样

10、 答：测长线 Ф1 х 6 －12dB

11、 定量线 Ф1 х 6 －6dB

12、 判度线 Ф1 х 6 －2dB

13、 用超生波探伤时,底波消失可能是什么原因造成的

14、 答：1、近表表大缺陷；2、吸收性缺陷；3、倾斜大缺陷；4、氧化皮与钢板结合不好;

15、 简述超生波探伤中,超生波在介质中传播时引起衰减的原因是什么

16、 答：1、超声波的扩散传播距离增加,波束截面愈来愈大,单位面积上的能量减少;

17、 2、材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射;

超声波探伤仪原理

一、前言

超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。

二、超声波的特性

超声波是指频率高于20kHz的机械振动波，其具有以下特性：

1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。

2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。

3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。

4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。

三、探伤仪的组成

一个典型的超声波探伤仪主要由以下几个部分组成：

1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。

2. 接收器：将接收到的超声波信号转换为电信号并放大。

3. 显示器：将接收到的电信号转换为图像并显示出来。

4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。

四、超声波探伤原理

超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。其基本原理如下：

1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。这些超声波穿过被检测物体并被反射或散射回来。

2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。

3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。如果存在缺陷，则可以确定其位置、形状、大小等信息。

4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。

五、超声波探伤的应用

超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：

1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。

2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。

第1篇

一、引言

超声波探伤作为一种重要的无损检测手段，广泛应用于工业、军事、航空航天、交通运输等领域。本文旨在对超声波探伤的基本原理、方法、应用及其在我国的发展现状进行总结，以期为相关领域的技术研究和实践提供参考。

二、超声波探伤的基本原理

超声波探伤是利用超声波在介质中传播、反射和衰减等物理特性来检测材料内部缺陷的一种无损检测方法。超声波是一种频率高于20000赫兹的声波，其波长较短，具有较强的穿透能力和方向性。

1. 超声波的产生与接收

超声波的产生通常采用压电陶瓷或磁致伸缩材料，通过电能转换成机械能，使材料产生振动，从而产生超声波。接收超声波则通过接收探头将声能转换成电能，经过放大、滤波、处理等环节，得到所需的信息。

2. 超声波在介质中的传播

超声波在介质中传播时，会受到介质的密度、声速、温度等因素的影响。当超声波遇到介质界面时，会发生反射、折射和透射等现象。

3. 超声波探伤的基本原理

超声波探伤的基本原理是利用超声波在介质中传播时遇到缺陷产生的反射信号来检测缺陷。当超声波从发射探头进入被检材料时，若遇到缺陷，则部分超声波会被反射回接收探头。接收探头将反射信号放大、处理，并通过显示器或打印机输出检测结果。

三、超声波探伤的方法

超声波探伤的方法主要包括直接接触法、液浸法、脉冲反射法、穿透法等。

1. 直接接触法

直接接触法是将探头直接接触被检材料表面进行探伤。适用于表面缺陷和近表面缺陷的检测。

2. 液浸法 液浸法是将被检材料浸泡在液体中，探头通过液体与被检材料接触进行探伤。适用于内部缺陷和表面缺陷的检测。

3. 脉冲反射法

脉冲反射法是利用超声波在介质中传播时，遇到缺陷产生的反射信号来检测缺陷。适用于各种缺陷的检测。

4. 穿透法

穿透法是利用超声波在介质中传播时，部分能量透过被检材料，到达另一侧，通过比较反射信号和透过信号的差异来检测缺陷。适用于厚工件内部缺陷的检测。

四、超声波探伤的应用

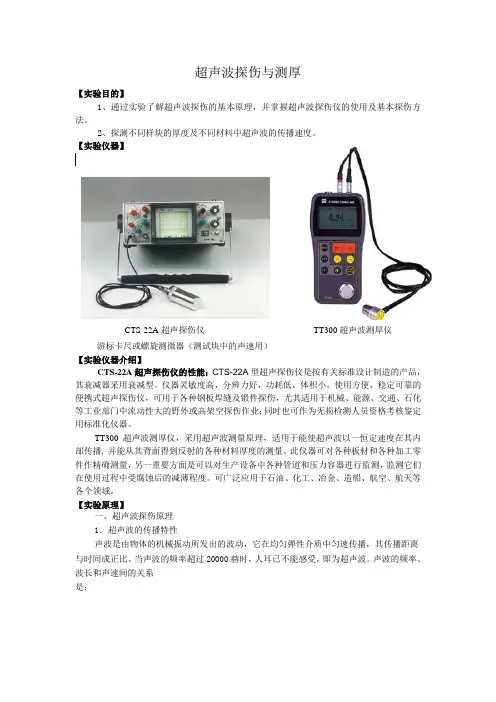

超声波探伤与测厚

【实验目的】

1、通过实验了解超声波探伤的基本原理，并掌握超声波探伤仪的使用及基本探伤方法。

2、探测不同样块的厚度及不同材料中超声波的传播速度。

【实验仪器】

游标卡尺或螺旋测微器（测试块中的声速用）

【实验仪器介绍】

CTS-22A超声探伤仪的性能：CTS-22A型超声探伤仪是按有关标准设计制造的产品，其衰减器采用衰减型。仪器灵敏度高，分辨力好，功耗低，体积小，使用方便，稳定可靠的便携式超声探伤仪，可用于各种钢板焊缝及锻件探伤，尤其适用于机械、能源、交通、石化等工业部门中流动性大的野外或高架空探伤作业；同时也可作为无损检测人员资格考核鉴定用标准化仪器。

TT300超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播, 并能从其背面得到反射的各种材料厚度的测量。此仪器可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

【实验原理】

一、超声波探伤原理

1．超声波的传播特性

声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离与时间成正比。当声波的频率超过20000赫时，人耳已不能感受，即为超声波。声波的频率、波长和声速间的关系是：

TT300超声波测厚仪 CTS-22A超声探伤仪 fc

（1）

式中 λ——波长；c——波速；f——频率。

由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。

超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。即：
