微原上机作业

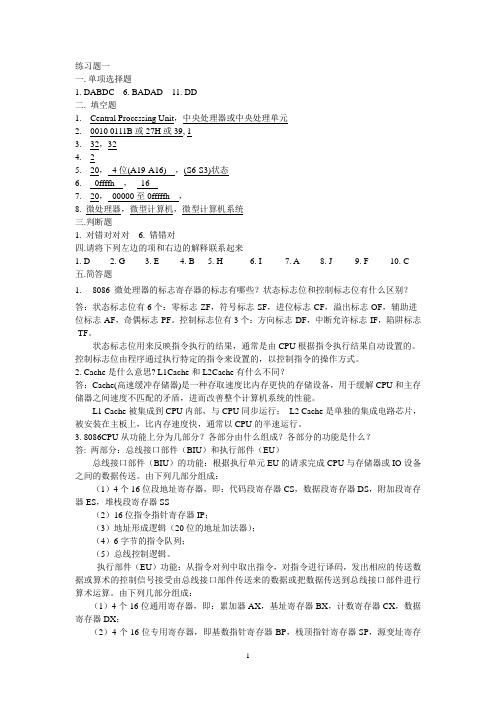

练习题一一.单项选择题1. DABDC 6. BADAD 11. DD二. 填空题1. Central Processing Unit，中央处理器或中央处理单元2. 0010 0111B或27H或39, 13. 32，324. 25. 20，4位(A19-A16) ，(S6-S3)状态6. 0ffffh ，167. 20，00000至0fffffh ，8. 微处理器，微型计算机，微型计算机系统三.判断题1. 对错对对对 6. 错错对四.请将下列左边的项和右边的解释联系起来1. D2. G3. E4. B5. H6. I7. A8. J9. F 10. C五.简答题1.8086 微处理器的标志寄存器的标志有哪些？状态标志位和控制标志位有什么区别？答：状态标志位有6个：零标志-ZF，符号标志-SF，进位标志-CF，溢出标志-OF，辅助进位标志-AF，奇偶标志-PF。

控制标志位有3个：方向标志-DF，中断允许标志-IF，陷阱标志-TF。

状态标志位用来反映指令执行的结果，通常是由CPU根据指令执行结果自动设置的。

控制标志位由程序通过执行特定的指令来设置的，以控制指令的操作方式。

2. Cache是什么意思? L1Cache和L2Cache有什么不同？答：Cache(高速缓冲存储器)是一种存取速度比内存更快的存储设备，用于缓解CPU和主存储器之间速度不匹配的矛盾，进而改善整个计算机系统的性能。

L1 Cache被集成到CPU内部，与CPU同步运行；L2 Cache是单独的集成电路芯片，被安装在主板上，比内存速度快，通常以CPU的半速运行。

3. 8086CPU从功能上分为几部分？各部分由什么组成？各部分的功能是什么？答: 两部分：总线接口部件（BIU）和执行部件（EU）总线接口部件（BIU）的功能：根据执行单元EU的请求完成CPU与存储器或IO设备之间的数据传送。

由下列几部分组成：（1）4个16位段地址寄存器，即：代码段寄存器CS，数据段寄存器DS，附加段寄存器ES，堆栈段寄存器SS（2）16位指令指针寄存器IP；（3）地址形成逻辑（20位的地址加法器）；（4）6字节的指令队列；（5）总线控制逻辑。

西电微机原理第二次上机实验报告学号：姓名：一、实验目的1.熟练掌握汇编语言程序设计的方法及上机步骤。

2.掌握算术运算中，十进制数调整指令的应用。

3.掌握子程序的设计方法。

4.掌握DOS功能的调用方法。

二、实验仪器586微机 1台三、实验内容编写求十进制数12678532与21736543之和的程序，并将和以十进制数的形式送屏幕显示。

编程要求与提示：[1] 两个加数均以压缩(组合)十进制数形式存放在ADD1和ADD2为首址的存贮器单元。

[2] 和以压缩十进制数的形式存入SUM以下单元。

[3] 将和送到屏幕显示部分功能的实现采用子程序的形式。

[4] 实验步骤如下：a. 用全屏幕编辑软件建立源程序。

b．用masm.exe汇编程序对源程序进行汇编，形成目标程序。

c. 用link.exe连接程序对目标程序进行连接形成可执行文件。

d. 用DEBUG对连接通过的可执行程序进行调试。

四、实验内容对应的源程序及流程源程序如下：STACK SEGMENT STACKDB 10H DUP(00)STACK ENDSDATA SEGMENTADD1 DB 12H,67H,85H,32HADD2 DB 21H,73H,65H,43HSUM DB 4H DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACKSTART:MOV AX, DATAMOV DS, AXMOV AX, DATAMOV ES, AXMOV AX,STACKMOV SS,AXLEA SI, ADD1[3]LEA BX, ADD2[3]LEA DI,SUM[3]MOV CX,4CLCL1:MOV AL,[SI]ADC AL,[BX]DAAMOV [DI],ALDEC SIDEC BXDEC DILOOP L1CALL DISPAL; －－－－－－－－－－－－EXITPROC:MOV AH,4CH ;结束程序MOV AH,1INT 21H; －－－－－－－－－－－－DISPAL PROC NEARPUSH AXPUSH BXPUSH CXPUSH DXPUSH DILEA DI,SUMMOV CX,4DISPAL2:MOV AL,[DI]SHR AL,1SHR AL,1SHR AL,1SHR AL,1MOV AH,2MOV DL,ALADD DL,30HINT 21HMOV AL,[DI]AND AL,0FHMOV AH,2MOV DL,ALADD DL,30HINT 21HINC DILOOP DISPAL2POP DIPOP DXPOP CXPOP BXPOP AXRETDISPAL ENDPCODE ENDSEND START运行结果如下：五、问题讨论1．在以十进制数形式参加运算的程序设计中，应注意那些问题。

微机原理上机个人总结
在微机原理的上机实验中，我个人的总结如下：
1. 实验目的：通过实验了解微机原理的基本概念、组成结构和工作原理，掌握微机系统的组装与调试技术。

2. 实验内容：
- 组装微型计算机系统：了解计算机主机、外围设备的组成，学会安装和连接各种硬件设备。

- 硬件配置与调试：学会设置硬盘、光驱、显卡、内存等硬件资源，在 BIOS 中进行相应设置调整。

- 操作系统安装：了解不同操作系统的安装步骤和要求，并按照提示完成操作系统的安装。

- 系统调试与功能测试：学会使用调试工具对硬件进行测试和调试，确保计算机系统正常工作。

3. 实验收获：
- 掌握了微机系统组装与调试的基本技术，了解了硬件设备的安装、连接方法以及操作系统的安装过程。

- 熟悉了 BIOS 设置，包括启动顺序设置、硬件资源配置等。

- 学会了使用调试工具对计算机硬件进行故障排除和性能测试。

- 加深了对微机原理的理解和认识，对计算机硬件与操作系统之间的关系有了更深入的了解。

4. 实验心得：
- 实验过程中需要仔细阅读实验指导书，按照步骤进行操作，保证安装和连接的正确性。

- 遇到问题要及时和助教、同学讨论，互相帮助解决疑惑和困难。

- 实验后要及时总结和整理实验过程中遇到的问题和解决方法，加深对微机原理的理解。

通过这次上机实验，我对微机原理有了更深入的了解，也掌握了一些基本的硬件配置和调试技术，对于今后的学习和工作都会有很大的帮助。

4.37 (上机题)编写程序实现，将缓冲区BUFFER中的100个字按递增排序，并按下列格式顺序显示：数据1 <原序号>数据2 <原序号>……算法流程图：调试问题、心得体会：通过这道题，熟悉了流程图画法，掌握了产生随机数，“冒泡法”排序，子函数编写调用等的基本过程，尤其对于中断调用，并利用ASCII码回显和对课本字节型数据“冒泡法”排序改进为字形排序的过程，是我受益匪浅。

并且亲身实践了源程序的汇编、调试也连接。

问题：将字节型冒泡法直接应用于该题，导致出错，该题存储的是字型数据！原因在于只是排列的AL中的数值，并不是产生的随机数！同时对于字型与字节型在运算类指令中的应用还是有误，以及其他的一些小错误，应加以改善！运行结果：程序代码：STACK SEGMENT STACK 'STACK'DW 100H DUP(?)TOP LABEL WORDSTACK ENDSDATA SEGMENTBUFFER LABEL WORDX=17REPT 100X=(X+80)mod 43DW XENDMBUF DW 100 DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACK START:MOV AX,DATAMOV DS,AXMOV ES,AXMOV AX,STACKMOV SS,AXLEA SP,TOPMOV CX,100LEA SI,BUFFERLEA DI,BUFL1:MOV AX,[SI]INC SIINC SIMOV [DI],AXINC DIINC DILOOP L1MOV CX,100DEC CXLEA SI,BUFFERPUSH CXADD CX,CXADD SI,CXPOP CXL2:PUSH CXPUSH SIL3:MOV AX,[SI]CMP AX,[SI-2]JAE NOXCHGXCHG AX,[SI-2]MOV [SI],AXNOXCHG:LOOP L3POP SIPOP CXLOOP L2MOV CX,100LEA SI,BUFFER L4:MOV AX,[SI] CALL DISPAX ADD SI,2CALL XIAOYU CALL XUHAOCALL DAYUCALL DISPCR LOOP L4MOV AH,4CHMOV AL,0INT 21H DISPAX PROC NEARPUSH AXPUSH BXPUSH CXPUSH DXPUSH DIMOV BX,10MOV CX,3L7:XOR DX,DXDIV BXMOV [DI],DX INC DIINC DILOOP L7MOV CX,3L8:DEC DIDEC DIMOV AL,[DI] ADD AL,30HMOV AH,02MOV DL,ALINT 21HLOOP L8POP DXPOP CXPOP BXPOP AXRET DISPAX ENDP DISPCR PROC NEAR PUSH AXPUSH DXMOV AH,2MOV DL,0AH INT 21HMOV AH,2MOV DL,0DH INT 21HPOP DXPOP AXRET DISPCR ENDP XIAOYU PROC NEAR PUSH AXPUSH DXMOV AH,02 MOV DL,3CH INT 21HPOP DXPOP AXRET XIAOYU ENDP XUHAO PROC NEAR PUSH AXPUSH BXPUSH CXPUSH SIMOV CX,100 MOV BX,AX LEA SI,BUF L5:CMP BX,[SI] JZ L6ADD SI,2LOOP L5L6:MOV AX,101SUB AX,CXCALL DISPAXPOP SIPOP CXPOP BXPOP AXRETXUHAO ENDPDAYU PROC NEARPUSH AXPUSH DXMOV AH,02MOV DL,3EHINT 21HPOP DXPOP AXRETDAYU ENDPCODE ENDSEND START4.38 (上机题)按同余法产生一组随机数N（1<N<=50），并按N＋50赋给45名同学的5门课程的成绩，要求编程实现计算每个同学的平均成绩，并根据平均成绩统计全班的成绩各等级的人数（A：90～100，B：80～89，C：70～79，D：66～69，E：60～65，F：60分以下），按下列格式显示：Total <总人数>A: <人数1>B: <人数2>C: <人数3>D: <人数4>E: <人数5>F: <人数6>算法流程图：调试问题、心得体会：通过该问题，进一步练习了通过流程图分析设计程序的功能，掌握了随机数产生，子函数调用，分支程序，循环程序，中断调用等过程，进行了调试，找出了数值无法转化为十进制并显示的问题，原因在于未定义临时存储单元。

微机原理上机实验报告实验八：8086中断实验实验十二：步进电机实验微机原理上机实验（八）实验报告实验八：8086中断实验一、实验目的1、了解8086内部响应中断的机制；掌握中断向量的作用。

2、利用实验仪上单脉冲、74HC244电路，不使用8259，实现一个中断实例。

3、复习本节实验内容，可尝试自行编写程序，做好实验准备工作，填写实验报告。

二、实验内容1、编制程序：拨动单脉冲开关，“”送给8086的INTR，触发中断；8086通过INTA信号，读取中断向量；8086计数中断次数，显示于F5区的数码管上注意：给INTR高电平信号，8086就会相应中断，所以实验开始前，保证单脉冲开关给8086低电平；中断程序中，加一个较长的延时程序，在中断结束前，有时间拨动单脉冲开关，恢复给8086低电平。

三、实验原理图本实验，通过F4区的8个拨动开关，给74HC244设定中断向量；本实验的中断向量是08H，即IN7-IN0位数据是00001000。

同学可以自定义中断向量，实验程序中处理中断向量部分程序作相应调整四、实验步骤1、连线说明：B4区：CS244、BLE ——C1区：GNDB4区：RD（IO区）——A3区：INTAA3区：INTR ——B2区：单脉冲B4区：JP57(D0..D7) ——A3区：JP41B4区：JP52(IN0..7) ——F4区：JP27(1..8)D3区：CS、A0、A1 ——A3区：CS1、A0、A1D3区：PC0、PC1 ——F5区：KL1、KL2D3区：JP20、B、C ——F5区：A、B、C2、运行程序3、实验开始前，保证单脉冲开关给8086低电平；运行程序；向下拨动开关（触发中断），立即向上拨动开关，产生一个“”，观察结果，数码管上显示的次数与拨动开关次数是否对应。

五、实验代码EXTRN InitKeyDisplay:NEAR, Display8:NEAR_STACK SEGMENT STACKDW 100 DUP(?)_STACK ENDS_DATA SEGMENT WORD PUBLIC 'DATA'BUFFER DB 8 DUP(?)Counter DB ?ReDisplayFlag DB 0_DATA ENDSCODE SEGMENTSTART PROC NEARASSUME CS:CODE, DS:_DATA, SS:_STACKMOV AX,_DATAMOV DS,AXMOV ES,AXNOPCALL InitKeyDisplay ;对键盘、数码管控制器8255初始化CALL WriIntverMOV Counter,0 ;中断次数MOV ReDisplayFlag,1 ;需要显示STI ;开中断START1: LEA SI,BufferCALL Display8CMP ReDisplayFlag,0JZ START1CALL LedDisplayMOV ReDisplayFlag,0JMP START1WriIntver PROC NEARPUSH ESMOV AX,0MOV ES,AXMOV DI,20HLEA AX,INT_0STOSWMOV AX,CSSTOSWPOP ESRETWriIntver ENDPLedDisplay PROC NEARMOV AL,CounterMOV AH,ALAND AL,0FHMOV Buffer,ALAND AH,0F0HROR AH,4MOV Buffer + 1,AHMOV Buffer + 2,10H ;高六位不需要显示MOV Buffer + 3,10HMOV Buffer + 4,10HMOV Buffer + 5,10HMOV Buffer + 6,10HMOV Buffer + 7,10HRETLedDisplay ENDPINT_0: PUSH DXPUSH AXMOV AL,CounterADD AL,1DAAMOV Counter,ALMOV ReDisplayFlag,1CALL LedDisplayDELAY: PUSH BXPUSH CXPUSH DIPUSH SIMOV CX,20DELAY1: LEA SI,BufferCALL Display8loop DELAY1POP SIPOP DIPOP CXPOP BXPOP AX六、实验思考题1.绘制本实验的详细实验电路图？微机原理上机实验（十二）实验报告实验十二：步进电机实验一、实验目的1、了解步进电机的基本原理，掌握步进电机的转动编程方法2、了解影响电机转速的因素有那些二、实验内容编写程序：使用F5区的键盘控制步进电机的正反转、调节转速，连续转动或转动指定步数；将相应的数据显示在F5区的数码管上。

北理（bit）微机原理上机软件实验报告微机原理软件编程实验报告班级：学号：姓名：⼀、实验题⽬1、IDE86集成开发环境的学习和运⽤2、编写程序求出10个数中的最⼤值和最⼩值，并以单步形式观察如何求出最⼤值、最⼩值。

3、求1到100 的累加和，并⽤⼗进制形式将结果显⽰在屏幕上。

要求实现数据显⽰，并返回DOS状态。

4、将存储器中的⼗个字节型⼗六进制有符号数按从⼩到⼤的顺序排序并按⼗六进制显⽰出来。

（56H、0ffH、78H、82H、12H、0、95H、58H、0bcH、34H）⼆、实验⽬的1、学习并掌握IDE86集成开发环境的使⽤包括编辑、编译、链接、调试与运⾏等步骤编辑：源程序的输⼊、修改。

编译：常见编译出现的语法错误的修改。

可执⾏⽂件。

运⾏：运⾏、断点设置、单步运⾏、单步跟踪；观察寄存器、标志寄存器值；观察数据存储器中的数据。

2、完成所有题⽬，提⾼编程能⼒，加深对理论课的理解。

三、实验内容1、⽂字叙述设计思路1.1编写程序求出10个数中的最⼤值和最⼩值由于⼀共有⼗个数，所以求其最⼤数或者最⼩数需要⽐较9次。

从数据段的段⾸开取数，先取两个数进⾏⽐较，⽐较完后取其中的最⼤数或者最⼩数放⼊数据段的第⼆位中。

再取第三位数与第⼆位数⽐较，如此循环，⽐较9次后在数据段最末位的就是我们需要的数。

1.2求1到100 的累加和，并⽤⼗进制形式将结果显⽰在屏幕上求和部分：1~100⼀共有100个数，所以需要做100次加法。

做加法要有两个数，第⼀个数是第i位的数值，第⼆个数是i-1位以及之前所有数的和，所以这两个数必须分别存放在两个寄存器⾥，并且两个数相加之后的所得的值，必须放在存放“和”的寄存器中，另外⼀个寄存器每做完⼀次加法⾃加1。

显⽰部分：我们所求得的最终数值在内存中是以16进制数存放的，但是由于结果只是⼀个数，我们可以把它的每⼀位所对应的ASCII码按照⼀定的顺序存放到⼀个数据段中，再以字符串形式直接输出。

1.3将存储器中的⼗个字节型⼗六进制有符号数按从⼩到⼤的顺序排序并按⼗六进制显⽰出来⽐较部分：题⽬⼀共给了我们10个数，如果要进⾏排序的话可以先把⼗个数中最⼤的数选出来，放到数据段的最后⼀个位置，接着再选出次⼤的数放到数据段的倒数第⼆位，如此循环到最后便可成功将所给的⼗个数排序好。

第七章作业1.设某系统中CPU的寄存器和存储器的内容如下：（20H）=3CH （21H）=00H （22H）=86H （23H）=0EHCS=2000H IP=0010H SS=1000H SP=0100HFLAGS=0240H此时执行INT 8(1)程序转向何处执行？(2)堆栈栈顶6个单元的地址为多少？其内容分别是多少？2.什么是中断向量？什么是中断向量表？若某外部可屏蔽中断的类型号为30H，其中断服务程序的入口地址为1020H:3040H，用8086汇编语言实现将该中断服务程序的入口地址装入中断向量表中。

3.某8086系统采用单片8259A管理外部中断，其中1个中断的类型号为0DH，则它的中断向量地址指针是多少？这个中断源应该接在8259A的哪个输入端上？若该中断服务程序的入口地址为D000H:3200H，则其向量区对应的4个单元的数值依次为多少？4.某8086最小系统中有两片8259A级联，主片8259A的一个端口地址为22H，中断类型号为08H~0FH，从片8259A的一个端口地址为A0H，中断类型号为70H~77H，主片的IR2引脚连接从片的INT引脚，采用非自动结束方式和非缓冲方式；中断请求信号为电平触发，主片屏蔽1R2,IR4,IR5以外的中断源，从片屏蔽1R0,IR3,IR6以外的中断源，画出硬件连线图并分别编写主片和从片的初始化程序。

第三章作业1、若AX=AF7CH，BX=BEE7H，CPU分别执行加法指令和减法指令后各状态标志位的值是什么？2、8086系统中存储器的逻辑地址和物理地址之间有什么关系？3、设段地址为4ABFH，物理地址为50000H，求有效地址是什么？4、设CS=3100H，DS=3140H，两个段的空间均为64K个单元，问两个段重叠区为多少个单元？两个段的段空间之和为多少？5、在8086系统中，已知当前SS寄存器的内容为2345H，SP的内容0100H，请说明该堆栈段在存储器中的物理地址的范围。
