第25卷第10期电力科学与工程Vol.25,No.10742009年10月Electric Power Science and EngineeringOct.,2009收稿日期：6作者简介：李臻(－),男,广东省电力设计研究院电控部热控室AP1000和EPR 仪控系统简介与对比李臻（广东省电力设计研究院，广东广州510663）摘要：对核电技术AP1000和EPR 仪控系统在功能分层、安全分级、结构3个方面进行了介绍及简单对比。
关键词：AP1000；EP R ；I&C ；DCS ；功能层次；安全分级；控制系统结构中图分类号：TM613；TP273文献标识码：A0引言AP1000（Advanc ed Passive Plant ，先进非能动型压水堆）是西屋公司设计开发的、满足美国“先进轻水堆用户要求文件（URD ）”的一种两环路1000MW 级压水堆。
EPR （European PressurizedReactor ，欧洲压水堆）是AREVA 和SIEMENS 联合设计开发的满足欧洲“欧洲用户对轻水堆核电厂的要求文件（EUR ）”的一种四环路1750MW 级压水堆。
A P1000和EPR 是国际上公认的满足第三代核电厂安全性要求的两种技术流派，并且在我国都已经有了项目依托。
AP1000和EPR 都采用了分散控制系统（D CS ）作为仪控系统的核心。
本文从仪控系统功能层次、安全分级、仪控系统结构等三个方面对AP1000和EPR 仪控系统做一个简单介绍和对比。
1AP1000和EPR 仪控系统功能层次1.1AP1000仪控系统功能层次AP1000仪控系统功能层次在纵向上可分为4层：（1）过程接口层：仪控系统的最底层，直接与现场的传感器以及执行机构相连。
（2）控制与数据处理层：主要有两个功能，一是接受过程接口层的数据，进行处理后上传至主控室，二是接受主控室操纵员的命令或自动控制系统的命令经过程接口层下达到核电厂的各种执行机构。

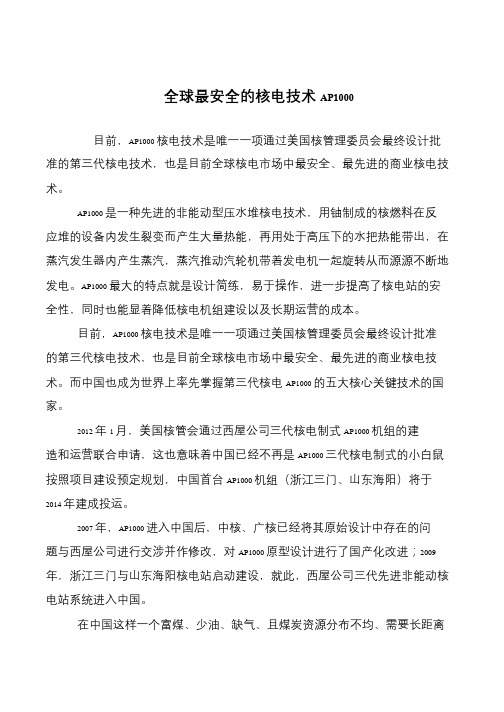

全球最安全的核电技术AP1000
目前，AP1000 核电技术是唯一一项通过美国核管理委员会最终设计批准的第三代核电技术，也是目前全球核电市场中最安全、最先进的商业核电技术。
AP1000 是一种先进的非能动型压水堆核电技术，用铀制成的核燃料在反应堆的设备内发生裂变而产生大量热能，再用处于高压下的水把热能带出，在
蒸汽发生器内产生蒸汽，蒸汽推动汽轮机带着发电机一起旋转从而源源不断地
发电。
AP1000 最大的特点就是设计简练，易于操作，进一步提高了核电站的安全性，同时也能显着降低核电机组建设以及长期运营的成本。
目前，AP1000 核电技术是唯一一项通过美国核管理委员会最终设计批准的第三代核电技术，也是目前全球核电市场中最安全、最先进的商业核电技
术。
而中国也成为世界上率先掌握第三代核电AP1000 的五大核心关键技术的国家。
2012 年1 月，美国核管会通过西屋公司三代核电制式AP1000 机组的建造和运营联合申请，这也意味着中国已经不再是AP1000 三代核电制式的小白鼠按照项目建设预定规划，中国首台AP1000 机组（浙江三门、山东海阳）将于2014 年建成投运。
2007 年，AP1000 进入中国后，中核、广核已经将其原始设计中存在的问题与西屋公司进行交涉并作修改，对AP1000 原型设计进行了国产化改进；2009 年，浙江三门与山东海阳核电站启动建设，就此，西屋公司三代先进非能动核
电站系统进入中国。
在中国这样一个富煤、少油、缺气、且煤炭资源分布不均、需要长距离。
关于第三代核电站关于第三代核电站前⾔能源危机与环境危机⽇益紧迫，使⽤新的清洁、安全、⾼效能源成为⼈类不争的共识。
除了煤炭、⽯油、天然⽓、⽔⼒资源外，如风能、太阳能、潮汐能、地热能等等新能源逐渐引起⼈们的重视，但是由于技术问题、开发成本及场地等因素，这些能源很难在近期内实现⼤规模的⼯业化⽣产和利⽤；⽽同各种化⽯能源相⽐起来，核能对环境和⼈类健康的危害更⼩，更是⼀种安全、可靠、清洁的能源，且在经济上具有竞争⼒的最为现实的替代能源。
第三代核反应堆是在汲取了第⼆代反应堆运⾏经验和事故教训后，于20世纪90年代后期发展出的安全性更⾼的先进反应堆技术，通常把满⾜《美国⽤户要求⽂件(URD)》或《欧洲⽤户要求⽂件(EUR)》价标准的核电⼚称为第三代核电站。
⽬前，世界上在建和规划待建的核电站，⼤部分将采⽤第三代核电技术。
近年来，我国核电产业发展取得了举世瞩⽬的成绩，核电技术研发和⼯程应⽤⾛在世界前列。
以“华龙⼀号”正式投产和“国和⼀号”成功研发（及其⽰范⼯程的开⼯建设）为标志，我国成为继美国、法国、俄罗斯等核电强国后⼜⼀个拥有独⽴⾃主三代核电技术和全产业链的国家。
核电站⼯作原理核电站是利⽤核分裂（核裂变）或核融合（核聚变）反应所释放的能量产⽣电能的发电⼚。
⽬前商业运转中的核能发电⼚都是利⽤核裂变反应⽽发电。
核电站常见的堆型有四种：压⽔堆、沸⽔堆、重⽔堆和快堆。
压⽔堆核电站发电原理图沸⽔堆核电站发电原理图现在⽐较普遍使⽤的核电站是压⽔反应堆核电站，我国在运、在建的第三代核电站采⽤的都是压⽔堆核电站，它的⼯作原理是：⽤铀制成的核燃料在“反应堆”的设备内发⽣裂变⽽产⽣⼤量热能，再⽤处于⾼压⼒下的⽔把热能带出，在蒸汽发⽣器内（进⾏热能交换，将热能传递给⼆回路供给的主给⽔）产⽣蒸汽，蒸汽推动汽轮机带着发电机⼀起旋转，电就源源不断地产⽣出来，并通过电⽹送到四⾯⼋⽅。
核电站由三个回路组成。
压⽔堆压⽔堆核电站由三个回路组成。
⼀回路：反应堆堆芯因核燃料裂变产⽣巨⼤的热能，由主泵泵⼊堆芯的⽔被加热成327度、155个⼤⽓压的⾼温⾼压⽔，⾼温⾼压⽔流经蒸汽发⽣器内的传热Ｕ型管，通过管壁将热能传递给Ｕ型管外的⼆回路主给⽔，释放热量后⼜被主泵送回堆芯重新加热再进⼊蒸汽发⽣器。
AP1000和EPR两种核电技术的比较1、AP1000和EPR的安全系统采用了两种完全不同的设计理念AP1000安全系统采用“非能动”的设计理念，更好地达到“简化”的设计方针。
安全系统利用物质的自然特性：重力、自然循环、压缩气体的能量等简单的物理原理，不需要泵、交流电源、1E级应急柴油机，以及相应的通风、冷却水等支持系统，大大简化了安全系统（它们只在发生事故时才动作），大大降低了人因错误。
“非能动”安全系统的设计理念是压水堆核电技术中的一次重大革新。
EPR安全系统在传统第二代压水堆核电技术的基础上，采用“加”的设计理念，即用增加冗余度来提高安全性。
安全系统全部由两个系列增加到四个系列，EPR在增加安全水平的同时，增加了安全系统的复杂性。
核电站安全系统的设计基本上属于第二代压水堆核电技术，是一种改良性的变化。
2、AP1000和EPR的安全性的比较由于AP1000和EPR的安全系统采用了两种完全不同的设计理念AP1000 和E PR的安全性有较大的差别。
AP1000在发生事故后的堆芯损坏频率为5.0894×10-7/堆年比EPR的1.18×10-6 /堆年小2.3倍，大量放射性释放概率为5.94×10-8/堆年也比EPR的9.6×10-8/堆年小1.6倍（而且AP1000采用的设备可靠性数据均比较保守）；核电站发生事故后，AP1000操作员可不干预时间高达72小时，而EPR为半小时；AP1000 在发生堆芯熔化事故时，能有效地防止反应堆压力容器（第二道屏障）熔穿，将堆芯放射性熔融物保持在反应堆压力容器内，使放射性向环境释放的概率降到最低；而EPR不防止反应堆压力容器熔穿，堆芯放射性熔融物暂时滞留在堆腔内，然后采取措施延缓熔融物和安全壳（第三道屏障）底板的混凝土相互作用，防止安全壳底板熔穿。
AP1000的人因失误占堆熔频率的7.74%，共因失效占堆熔频率的57%，而EP R分别为29%和94%，AP1000 明显优于EPR。
第三代核电站与AP1000一、世界核电站可划分为四代第一代核电站：自50年至60年代初苏联、美国等建造的第一批单机容量在300MWe左右的核电站，如美国的希平港核电站和英第安角1号核电站，法国的舒兹(Chooz)核电站，德国的奥珀利海母(Obrigheim)核电站,日本的美浜1号核电站等。
第一代核电厂属于原型堆核电厂，主要目的是为了通过试验示范形式来验证其核电在工程实施上的可行性。
第二代核电站：第二代核电厂主要是实现商业化、标准化、系列化、批量化，以提高经济性。
自60年代末至70年代世界上建造了大批单机容量在600－1400MWe的标准化和系列化核电站，以美国西屋公司为代表的Model 212（600MWe，两环路压水堆，堆芯有121合组件，采用12英尺燃料组件）、Model 312（1000MWe，3环路压水堆，堆芯有157盒组件，采用12英尺燃料组件，），Model 314 （1040MWe，3环路压水堆，堆芯有157盒组件，采用14英尺燃料组件），Model 412（1200MWe，4环路压水堆，堆芯有193盒组件，采用12英尺燃料组件，）、Model 414（1300MWe，4环路压水堆，堆芯有193盒组件，采用14英尺燃料组件）、System80（1050MWe，2环路压水堆）以及一大批沸水堆（BWR）均可划入第二代核电站范畴。
法国的CPY，P4，P4′′也属于Model 312，Model 414一类标准核电站。
日本、韩国也建造了一批Model 412、BWR、System80等标准核电站。
第二代核电站是目前世界正在运行的439座核电站（2007年9月统计数）主力机组，总装机容量为3.72亿千瓦。
还共有34台在建核电机组，总装机容量为0.278亿千瓦。
在三里岛核电站和切尔诺贝利核电站发生事故之后，各国对正在运行的核电站进行了不同程度的改进，在安全性和经济性都有了不同程度的提高。
第三代核电站:对于第三代核电站类型有各种不同看法。
A P1000安全系统综述及其与E P R关键措施对比AP1000安全系统综述AP1000安全系统综述AP1000安全系统设计理念如下：•安全系统非能动化•降低维修要求•简化安全系统配置•减少安全支持系统•减少安全级设备及抗震厂房•提高可操作性本文不考虑传统安全系统，只对非能动安全系统作介绍。
一．AP1000非能动安全系统简介AP1000非能动安全系统的优点可概括如下:(1)极大地降低了人因失误发生的可能性非能动安全系统不需要操纵员的行动来缓解设计基准事故，减少了事故发生后，由于人为操作错误而导致事件升级的可能性。
AP1000在事故条件下允许操纵员的不干预时间高达72 h，而对于已经运行的第二代或二代+核电厂，此不干预时间仅为10^30 mina(2)大大地提高了系统运行的可靠性非能动安全系统利用自然力驱动，提高了系统运行的可靠性，而不需要采用泵、风机、柴油机、冷冻水机或其他能动机器，减少了因电源故障或者机械故障而引起的系统运行失效。
由于非能动安全系统只需少量的阀门连接，并能自动触发，同时这些阀门遵循“失效安全”的准则，在失去电源或接收到安全保护启动信号时开启。
(3)取消了安全级的交流应急电源非能动安全系统的启动和运行无需交流(AC)电源，AP1000的设计取消了安全级的应急柴油发电机组。
AP1000非能动安全系统子系统如下：•非能动堆芯冷却系统•非能动安全壳冷却系统•非能动主控制室应急可居留系统•非能动裂变产物去除系统•非能动氢复合子系统•非能动反应堆压力壳防熔穿系统二．非能动堆芯冷却系统AP1000的非能动堆芯冷却系统(PXS)由非能动堆芯余热排出系统和非能动安全注人系统两部分组成。
PXS的主要作用就是在假想的设计基准事件下提供应急堆芯冷却，为此，PXS具有以下功能:·应急堆芯余热排出·RCS应急补水和硼化·安全注入·安全壳内pH值控制PXS安全相关功能的设计基于以下考虑(设计基准):<1> 即使在发生设计基准事件同时伴随不太可能的最大极限单一故障事件时，PXS也有多重的部件来执行其安全相关的功能。
