室内无线大功率吸顶APModel:XD9500S产品概述:XD9500S是一款工业级室内吸顶AP，主要应用到酒店、咖啡馆、家庭等场所的Wi-Fi覆盖。
此款吸顶AP 使用了2T2R2.4G无线MIMO技术，带宽最高达300Mbps，支持多达32个用户同时无线上网；外部电源采用了24V POE供电技术，完美支持50~100米网线供电，使得此款路由器在即使没有电源的场所也能安装，这降低了安装成本，也使安装使用更加方便，尤其是此产品可以使用在没有电源输出的地方，改善了传统的网络基础设施，以便统一管理。
此外，XD9500S采用新型的吸顶设计，主要安装在天花板或者墙上，看上去像个灯，很好地与现代酒店的室内装饰相融合，安装在最佳的天花板位置，可以把无线信号延伸到附近相连的几个房间，使网络应用与环境美化相融合。
产品特点：◆300Mbps高速率XD9500S采用2T2R MIMO技术，提供高达300Mbps的无线接入速度，是相同环境下802.11b/g/n产品的6倍左右，下载上传速度更快，网上冲浪随心所欲。
◆提供百兆以太网接口支持多种供电方式，更方便，性价比更高XD9500S提供2*10/100Mbps RJ45接口，提供网络的同时也可以调试AP本身，同时，WAN口支持提供数据传输的时候能实现12V~24V宽电压PoE供电，完美实现50~100米的网线供电，即使在电源极不方便状态也能安装，极大给用户提供方便！◆AP，路由，中继多种操作模式，完全满足不同用户需求XD9500S支持AP，路由，万能中继多种操作模式，既可以实现酒店，商场，咖啡厅等地方的无线覆盖，也可以当成家用的PPPoE拨号的无线路由器，还可以用中继转发功能实现Wi-Fi补盲。
◆功能多样，AC集中管理，I P地址自动分配，工程布局简易便捷XD9500S支持中文SSID，可多达4个虚拟SSID，实现了网络用户的完全隔离。
同时支持AC集中管理，VLAN管理，匹配AP地址服务器，可实现对AP的IP地址自动分配，更能远程管理，更改配置等，使大型网络安装，工程布局等变得更加简单便捷！产品技术规格硬件配置主芯片MTK7620A300Mbps无线AP专业芯片主频580MHz无线技术802.11N,2T2R300M MIMO技术Memory64MB DDR2RAMFlash8MB SPI设备接口2个10/100Mbps自适应有线网络接口1个复位按钮，恢复出产默认设置使用1个直流电源接口,支持9V-24V DC本地电源供电天线 2.4G MIMO全向高增益5DBI内置天线产品尺寸长168mm，宽168mm，高45mm电源XD-9500S:12V(POE12V/24V)/1A;XD-9508S:802.3af PoE,48v射频参数射频特性802.11b/g/n:2.4~2.4835GHz韩国、ETSI、FCC通信信道可选调制模式OFDM=BPSK,QPSK,16-QAM,64-QAMDSSS=DBPSK,DQPSK,CCK传输速率300Mbps接收灵敏度802.11n(2.4GHz)802.11g802.11b-90dBm@MCS0-90dBm@6Mbps-95dBm@1Mbps-70dBm@MCS7-72dBm@54Mbps-90dBm@11Mbps-90dBm@MCS8-68dBm@MCS15发射功率802.11n(± 1.0dBm)802.11g(± 1.0dBm)802.11b(±1.0dBm)24dBm@MCS0~2/MCS8~1024dBm@6~24Mbps27dBm@1~11Mbps24dBm@MCS3/MCS1124dBm@36Mbps24dBm@MCS4/MCS1224dBm@48Mbps24dBm@MCS5/MCS1324dBm@54Mbps24dBm@MCS6/MCS1424dBm@MCS7/MCS15软件特性工作模式网关模式/AP模式/万能中继模式通信标准IEEE802.3(Ethernet)IEEE802.3u(Fast Ethernet)IEEE802.11b/g/n(2.4G WLAN)无线设置智能信道分析距离控制802.1x ACK时间输出多SSID，最多可配置4个（支持中文SSID）BSSID无线安全WEP安全机制支持64/128/152位WEP安全密码WPA/WPA2安全机制(WPA-PSK使用TKIP或AES)WPA/WPA2安全机制(WPA-EAP使用TKIP)隐藏SSID安全机制系统设置WEB配置（HTTP/远程登陆）软件升级WEB网页或者TFTP来升级软件用户管理可配置用户和密码系统监控设备和网络状态统计日志提供本地日志，主机日志，文件传输日志恢复设置可恢复出产默认设置备份功能可备份系统配置，在需要时恢复用户各项配置物理特性温度特性工作温度:0°C~55°C存贮温度:-40°C to70°C湿度5%~95%(typical)。
SLK-E960系列工业级户外大功率无线AP产品手册更新时间：2022.4.20版本：V1.2POE供电版本DC插头供电版本产品简介：SLK-E960是一款专门为户外用户无线WIFI组网的设备，支持最新的WiFi6标准，可以作为AC或者AP来使用，性能强劲。
IP65防护等级，防水，防尘，防腐蚀，可以直接抱杆安装在户外。
本产品采用工业级专用通信处理器：高通四核1.2GHZ CPU，工业级8Gb内存，4GB存储空间。
2X2MIMO大功率WIFI6：支持802.11A/B/G/N/AC/AX，2.4G802.11B增益为27DB,2.4G802.11AX增益为22DB，5.8G802.11AX 增益为21DB,户外覆盖半径约150-200米（没有遮挡的情况下）。
一个10/100/1000M网口,可选一个POE网口或者普通网口配一个DC头供电，2个网口都可配置成LAN/WAN口，默认为LAN口。
已广泛应用于物联网产业链M2M的行业,如自助服务终端、智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公安、环保、气象、数字医疗、遥测、农业、林业、水、煤炭、石化等领域。
产品特点:✓高通四核高性能CPU，主频高达1.2GHZ✓工业级DDR3内存8Gb，可工作在-45—90度✓大容量存储空间达4GB✓大功率WiFi6，2*2MIMO 2.4G&5.8G总速率高达1800M/bps✓2x2MU-MIMO板载WiFi 2.4GHz radio,理论速率最高可达570Mbps✓2x2MU-MIMO板载WiFi 5.8GHz radio,理论速率最高可达1210Mbps✓ 5.8G TCP速率可到800Mbps✓2x10/100/1000M以太网接口✓户外防护等级IP65，防水，防尘，可直接安装户外CPU高通四核CPU/ 1.2GHzRAM8GbeMMC4GB操作系统LINUX内核4.4其他板载硬件看门狗芯片WIFI性能：执行标准支持IEEE802.11a/b/g/n/ac/ax(WIFI6)天线支持5GHz:2x2/80MHz 2.4GHz:2x2/40MHz输出功率大功率WiFi6输出性能2x22.4GHz802.11b/g/n/ac/ax在802.11AX模式下增益可达22dBM,在-38dB DEVM条件下在802.11b模式下增益可达27dBM2x25.8GHz802.11a/n/ac/ax在802.11AX模式下增益可达21dBM,在-40dB DEVM条件下在802.11a模式下增益可达26dBM接收增益@802.11AX条件下，2.4G接收增益14DB @802.11AX条件下，5.8G接收增益13DB频段 2.412GHz至2.472GHz以及5.150GHz至5.850GHz同步双频WIFI速率2x2MU-MIMO板载WiFi2.4GHz最高可达574Mbps，TCP数据最高可达400Mbps2x2MU-MIMO板载WiFi5GHz最高可达1201Mbps，TCP数据最高可达800Mbps调制技术802.11b:DSSS(DBPSK/DQPSK/CCK)802.11a/g:OFDM(BPSK/QPSK/16-QAM/64-QAM)802.11ax/ac/n:OFDM(BPSK/QPSK/16-QAM/64-QAM/256-QAM/1024-QAMWiFi软件功能修改SSID,信道切换支持AP模式客户端模式（桥接模式）MESH组网天线接口2个双频2.4G/5.8G N型接口，接WIFI玻璃钢天线默认SSID名称SLK-Routers-2G(2.4GWIFI名称),SLK-Routers-5G（5.8GWiFi名称）默认WiFi密码slk100200路由默认IP192.168.2.1，默认登录密码：admin防火墙功能开启或者关闭防火墙端口转发DMZ主机黑白名单VPN功能L2TP客户端PPTP客户端OPENVPN客户端SERIALLINK VPN设备管理可选支持TR069CPE客户端管理工具FRP/DDNS内网穿透支持DDNS域名服务器客户端,FRP客户端接口：网口1X10/100/1000M LAN口，可配置成WAN口POE网口1X非标POE网口，可选普通网口带一个DC插头重置按钮1x Reset重置按钮WiFi天线2x2.4G/5.8G WiFi天线(50ΩN型接口)LED PW-SYS-LAN-WiFi-LEDs电源接口：默认电源非标POE，48V/1A输入(US,EU等标准可选)，可选DC插头供电输入电压范围12~55VDC功率18W(最大)物理参数：工作温度储存温度:(-40°C set to90°C)工作温度:(-45°C to75°C)相对湿度95%尺寸长*宽*高:245mmx195mmx75mm重量净重:1.5kg包装重量:2kg证书CCC,CE,FCC,RHOS保修2年包装包含SLK-E960户外无线AP,1.5m长网线1条,48V/1A非标电源适配器或者12V/2A 电源适配器1个，WiFi玻璃钢天线2条，304不锈钢抱杆安装钢带2条，U型安装支架2个，使用说明书(PDF版本可选)订购信息：型号LAN口POE网口/DC插头WIFI ANT电源SLK-E960（POE供电）11248V/1A非标POE电源适配器SLK-E960（DC头供电）11212V/2A电源适配器POE供电版本：POE版本安装图：DC插头供电版本：DC插头供电版本安装图：感谢您对赛诺联克产品的支持若您有任何问题,请联系:*******************or 。

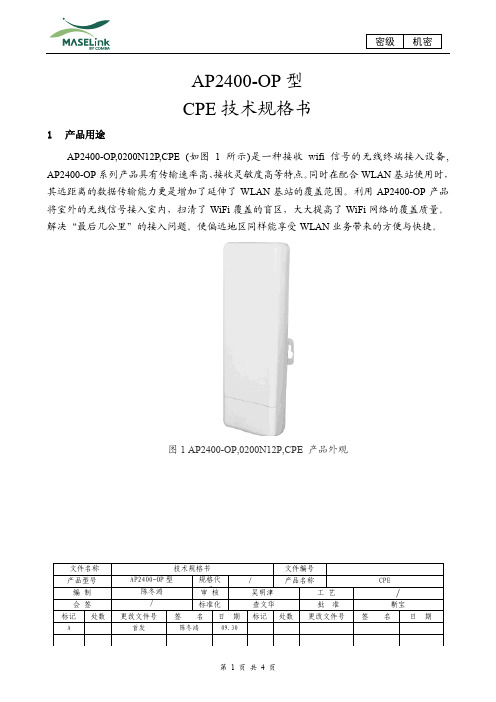

AP2400-OP型CPE技术规格书1产品用途AP2400-OP,0200N12P,CPE (如图1所示)是一种接收wifi信号的无线终端接入设备, AP2400-OP系列产品具有传输速率高、接收灵敏度高等特点。
同时在配合WLAN基站使用时，其远距离的数据传输能力更是增加了延伸了WLAN基站的覆盖范围。
利用AP2400-OP产品将室外的无线信号接入室内，扫清了WiFi覆盖的盲区，大大提高了WiFi网络的覆盖质量。
解决“最后几公里”的接入问题。
使偏远地区同样能享受WLAN业务带来的方便与快捷。
图1 AP2400-OP,0200N12P,CPE 产品外观2设备基本功能●支持高级x 1 技术，上下行流150Mbps●符合2.4GHz IEEE802.11n and IEEE802.11b/g标准●支持LAN●支持20MHz 和40 MHz 的带宽●工作模式: Bridge, Gateway, Ethernet Converter●无线模式: AP, Client, WDS●DHCP Server/Client●虚拟DMZ, Port Forwarding●防火墙, IP/Port/MAC 过滤●无线用户接入控制●无线安全- 64/128bit WEP, WPA TKIP, WPA2 AES, 802.1x●支持DHCP client, 支持IP, PPPoE, PPTP and L2TP for WAN 连接●WPS 功能●支持POE (PoE passive)●复位按钮在PoE接口旁●支持外置天线选择3设备技术规格AP2400-OP,0200N12P,CPE技术规格，见表2。
表 2 AP2400-OP,0200N12P,CPE技术指标4安装调试说明1）设备默认IP为192.168.2.1，默认用户名和密码为comba/password 2）可通过Web界面登陆CPE进行配置3）详细配置说明，请参阅用户手册。
WIFI6(11ax)产品规格书WiFi6吸顶式无线AP-618W产品概述和特性产品概述AP-618W是一款高性能、高速率的室内型11ax双频吸顶AP，可提供2.4G和5.8GHz双频无线服务，最大支持的带宽--2.4G为600Mbps，5.8G支持1200Mbps。
产品特性•拥有更好的传输质量，更高的传输速率，并发速率最高可达1800Mbps。
•支持硬件看门狗功能，异常设备自动恢复，免维护。
•优雅的外观设计，端口隐藏式壳体，布线美观。
•支持48V PoE、DC 12V两种供电方式。
产品特点◼内置智能天线提升覆盖区域信号质量内置终端感知型硬件智能天线阵列，配合基于终端的射频智能感知算法，可以实现无线传输中不同距离、不同场景的针对性覆盖技术。
同时，通过安网AC平台实现基于特征和协议的射频优化，可以有效提升无线部署中高密度接入、流媒体传输等场景中的应用加速能力和质量保障效果。
◼支持双频并发技术➢ 2.4G&5G双频并发，速度更快，接入客户端更多；➢支持802.11a/b/g/n/ac 无线标准，支持20MHz和40MHz，80MHz, 160Mhz信道带宽，提供1800Mbps无线连接速率；➢多重无线抗干扰设计，保障信号质量；内置全向天线，有效提高覆盖区域无线信号质量；➢发射功率线性可调，可调节发射功率以适应不同环境。
◼支持中文SSID人性化的中国式中文SSID（无线信号名称）广播，可大大提升客户品牌形象；支持5个中文SSID，每个SSID可应用于不同的客户群，并支持对5个SSID进行分别管理, 如用户连接数, 加密等分别配置管理；支持每个SSID内客户端隔离，例如：用户可选择1个SSID内部员工使用，另外4个SSID规划给不同的外部客户使用。
◼支持11ac技术MU-MIMO支持新一代802.11ac技术的Wave 2标准，搭载最新MU-MIMO技术，提升网络容量和频谱利用率，满足视频等应用的大流量需求，让WiFi应用体验变得更加出色。
本技术规范书是中国移动通信集团**有限公司就向其提供WLAN智能天线AP（基站型）产品的投标人提出的技术要求，作为投标人制定技术应答书的依据。
应答：a)总则1.对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，应答要求为“满足并优于”、“满足”、“不满足”。
对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，同时应在投标文件中提供相应的测试报告或其他证明文件资料。
应答：2.对于本规范书中未能提出的系统性能指标和不合理的功能配置，投标人应在建议书中加以补充说明，并提供有关详细资料。
应答：3.投标人应根据招标项目的要求提出完整的wlan基站AP的产品配备，如有缺漏，由投标人免费补足。
应答：4.WLAN基站AP的使用经验为本项目提供的基站AP产品必须是经过工程实际或试点应用与测试、同时必须具备运营商所认可的最终测试报告。
应答：5.本技术规范书根据投标人的应答，经完善后将作为商务合同的附件之一。
应答：6.对于本技术规范书中加★的条款为关键条款，卖方如不满足，将不能中标。
应答：7.投标方必须对涉及专利、知识产权、商标等法律条款承担责任，保证在这些方面不会存在任何纠纷或潜在问题（包括第三方产品）。
如果投标方所提供的产品（包括第三方产品）在任何时候出现涉及专利、知识产权、商标等法律纠纷和问题，投标方必须担负全部责任，招标方对此不承担任何责任。
应答：8.招标方有权在签定最终合同前，根据需要修改本规范书。
规范书的最终解释权在招标方。
应答：b)规范性引用文件1.国标YD 5039-2009 《通信工程建设环境保护技术暂行规定》；应答：2.中国移动QB-A-016-2010《无线局域网（WLAN）AP、AC设备规范》应答：3.YD5068-98 移动通信基站防雷与接地设计规范应答：c)质量管理与保障体系1.投标人应提供有效期内的ISO9000或其他质量保证体系认证文件。
Ruijie Networks Co., Ltd.For further information, please visit our website 802.11n Wireless Access Point DatasheetRG-AP3220Product OverviewRuijie RG-AP3220, supporting 802.11n WiFi networking standard, is a market-leading wireless access point (AP) designed for high-speed wireless LAN. Each radio speeds up the performance to up to 300Mbps (600Mbps for dual radios). The AP also features security, radio frequency (RF) control, mobile access, Quality of Service (QoS), and seamless roaming, and can be managed by RG-WS series wireless access controllers (ACs) to implement wireless data forwarding, security, and access control.The RG-AP3220 AP adopts dual-band, dual-radio design and works well in both 802.11a/n and 802.11b/g/n modes. The wall-mountable RG-AP3220 AP allows easy and safe installation on wall or ceiling and offers local power and Power over Ethernet (PoE) options. The RG-AP3220 AP is an ideal match for large-sized campuses, offices, hospitals, and carriers’ hotspots.Product FeaturesSmart Wireless Experience■ X-speed Wireless ExperienceDespite of the interference from other overlapping access points, the RG-AP3220 AP effectively shortens the waiting time between competing downlink users to send packets. Ruijie network users enjoy high-speed wireless experience despite of the interference level in the background environment.In addition, the RG-AP3220 AP solves the problems such as high latency and low speed of wireless network which are caused by deployment of an old wireless LAN card far away from the AP. T o address the problems, all users are assigned equal time to transmit packets on wireless link, ensuring a fair high-speed wireless network for every user and improves the overall throughput of the AP at the same time.■ Remote Intelligent Perception Technology (RIPT)In the traditional network architecture where FIT APs are centrally managed by a wireless AC, packets received by the AP must be transmitted to the AC before being forwarded. Therefore, when the wireless AC becomes faulty, the APs fail to work properly and it results in the entire wireless network to break down. Ruijie’s latest RIPT enables the RG-AP3220 AP to implement intelligent link perception. Once the faulty wireless AC is detected, the APs swiftly switch to the intelligent mode to continue data forwarding, ensuring the high availability of the wireless network and keeping wireless users always online.■ Intelligent Load BalancingOn a high-density wireless LAN, the RG-AP3220 AP pairs with Ruijie Wireless ACs to intelligently distribute users among different APs according to the number of users and data traffic in real time. This feature balances the load pressure on each AP and improves the average bandwidth and QoS, offering higher network availability.Advanced Performance and Reliability■ High-speed 802.11n Wireless AccessRG-AP3220 AP greatly enhances user experience with the leading IEEE 802.11n standards. Single radio alone offers 6 times better access bandwidth than that of the conventional 802.11a/b/ g. The AP also improves the number of concurrent users and coverage range performance.■ High-performance Gigabit Copper UplinkRG-AP3220 offers one 10/100/1000Base-T Ethernet port. The Gigabit uplink performance fulfills the 802.11n requirements, enabling fast data forwarding without any access bottleneck.■ Flexible WDS ModeSupporting the WDS (Wireless distribution system), RG-AP3220 offers AP coverage, point-to-point/point-to-multiple-point network bridge, wireless repeater. The features enable large-scale wireless coverage and remote high-speed wireless connection. The AP enables full wireless coverage in distant area or wired connectivity.■ Industry-leading Local Forwarding TechnologyEmploying an industry-leading local forwarding technology, the RG-AP3220 AP eliminates the traffic bottleneck of wireless Access Controllers (ACs). Teaming up the Ruijie RG-WS wireless controller series, users can flexibly configure the data-forwarding mode of the AP. Based on the SSID or user VLAN, it also controls if the data will be forwarded via the wireless controller. The local forwarding technology can forward large-scale, delay-sensitive, and real-time transmission data upstream switches which will greatly alleviate the traffic pressure on the wireless LAN controllers and fulfill the high traffic transmission requirements of 802.11n network.■ Seamless Roaming ExperienceThe RG-AP3220 AP works perfectly with the RG-WS wireless ACs, allowing wireless users to roam seamlessly on Layer 2 and Layer 3 networks without data interruption.■ Wireless IPv6 AccessThe RG-AP3220 AP supports all the IPv6 features and implements IPv6 forwarding on a wireless network. Both IPv4 and IPv6 users can connect to the ACs over tunnels, enabling IPv6 applications to be borne on the wireless network.■ Abundant QoS PoliciesThe RG-AP3220 AP supports an extensive array of QoS policies. For example, it provides bandwidth limitations in WLAN/AP/STA modes and Wi-Fi multimedia (WMM) that defines different priorities for different service data. The RG-AP3220 AP realizes timely and quantitative transmission of audio and video and guarantees smooth operation of multi-media applications.The RG-AP3220 AP supports the multicast-to-unicast conversion technology and resolves the video interruption problem due to packet loss or long delay in wireless Video on Demand (VoD) system. The AP highly enhances user experience with multicast video over wireless networks.Flexible and Comprehensive Security Policies■ User Data EncryptionThe RG-AP3220 AP offers protected WiFi access with the support of cutting-edge encryption technologies such as WEP, TKIP and AES.■ CAPWAP ProtocolThe Ruijie RG-WS wireless controller series manages the RG-AP3220 AP with the adoption of the international CAPWAP standard (Control And Provisioning of Wireless Access Points).■ Comprehensive Wireless ProtectionTogether with Ruijie’s RG-SNC network management system and RG-WS wireless ACs, the RG-AP3220 AP provides a powerful range of wireless security features, such as Wireless Intrusion Detection System (WIDS), RF Interference Location, Rogue AP Countermeasures, Anti-ARP Spoofing, and DHCP. The AP offers a truly secure and reliable wireless network.T opology Display of Ruijie RG-SNC Network Management System■ Fight Against Virus And Malicious AttacksA variety of security features are readily available to defense against and control virus spread and network traffic attacks. All ensure that only authorized users can enjoy the network access, enhancing visitor management requirements of enterprise and campus networks.■ User Access ControlThe RG-AP3220 AP supports multiple authentication methods, such as Web, 802.1x, MAC address, and local authentication for customers' choice. The AP also supports Ruijie’s advanced Security Management Platform (SMP) BYOD Solution which complies with a standard access control system. The system has a set of control policies in terms of user access, authorization, host compliance check, network behavior monitoring, and network attack defense, etc. All these control functions ensure that users are authenticated before access and enjoy the network services securely.■ Data Communication SecuritySSH (Secure Shell) and SNMPv3 are leading technologies for secure data communication using Telnet and SNMP. Telnet, a network protocol based on source IP address, provides refined device management. It ensures only those authorized IP addresses can access the AP for high-level security.■ Flexible Authentication ModesThe RG-AP3220 AP supports convenient Protected Extensible Authentication Protocol (PEAP), Web Portal Authentication, SMS Authentication, and QR Code Authentication.If users are authenticated via PEAP , they just need to perform password authentication for once. That means they are only required to enter user credentials during their first network visit.If users are authenticated via SMS, they need to sign in first with their mobile phone numbers and then obtain usernames and passwords from the SMS sent to their mobile phones.QR code authentication is another wireless security highlight. After accessing a wireless network, users will obtain a QR code and need to get it scanned by any authorized staff’s mobile phones to gain network access.Flexible and Comprehensive Security Policies■ Flexible Switching Between The FAT And FIT ModesThe RG-AP3220 AP supports flexible switching over the FAT and FIT modes. When there are a few APs, users can adopt the FAT mode for easy independent network establishment. The FIT mode allows centralized management of all the APs and other aspects such as security, traffic management, QoS and IP management, etc. Smooth transition from one to another, the AP fully protects user investment.■ Simple Deployment With Zero ConfigurationUnder the FIT mode, no configuration is required before deployment. Also, no manual configuration is necessary for on-site installation, maintenance or replacement. Auto-configuration can be completed via the wireless controller. This user-friendly feature can greatly reduce workload and investment costs.■ Comprehensive Remote ManagementWireless controller can remotely and centrally manage all operation parameters such as channel, power ranking, SSID configuration, security configuration, VLAN division, and CPE data and configuration, etc. The feature enhances security and simplifies management for network users.■ PoE Port For Easy Deployment And MaintenanceIn addition to local power supply, the AP also supports the 802.3af PoE standard. With End-span PSE (PoE switch) or Mid-span PSE (PoE power adapter) device, a single cable can provide both data connection and electrical power to the AP . The network administrator can remotely perform the configuration. It also solves the problem of unstable power source, simplifying the installation process and maximizing the cost savings.Advanced Guest Wireless Interfaces of the QR Code AuthenticationTechnical Specifications Hardware SpecificationsSoftware SpecificationsOrdering InformationTypical ApplicationThe RG-AP3220 AP is applicable to spacious buildings densely packed with end users, such as meeting rooms, libraries, classrooms, bars, and recreation centers. Clients can deploy the devices flexibly according to their needs.Typical topology diagram for RG-AP3220 AP:Topology Diagram for RG-AP3220 APRuijie Networks Co., Ltd.For further information, please visit our website Headquarter in BeijingAddress: Email:Tel:Fax:11/F, East Wing, ZhongYiPengAo Plaza, No. 29Fuxing Road, Haiddian District, Beijing 100036,China***************.cn (8610) 5171-5961(8610) 5171-5997Regional Office in Hong KongAddress: Email:Tel:Fax:Unit 09, 20/F, Millennium City 2, 378 Kwun TongRoad, Kowloon,Hong Kong***************************(852) 3620-3460(852) 3620-3470Supply Chain in Fuzhou Address: Tel:JuYuan Star-net Ruijie Technology Park, No. 618 JinShan road, Fuzhou City, 350002, China (86591) 83057888(86591) 83057000Regional Office in Malaysia Address: Email:Tel:Office Suite 19-12-3A, Level 12, UOA Center, No.19 Jalan Pinang, 50450 Kuala Lumpur ***************************(603) 21811071Innovation Beyond Networks。
1.项目简介及使用地点随着网络信息技术的高速发展，无线网络技术已经越来越普遍的用于各企业办公区域，办公无线网络的主要应用是将大家从有线的束缚中解放出来，随时随地都可以连接到网络获取相关资讯，提高工作效率。
随着笔记本、平板电脑、智能手机、WiFi通讯等终端设备对无线网络的需求，办公无线网络将取代有线网络成为企业办公网络的主流。
我单位办公楼宇内现有有线网络由于建设时间比较长，线路老化较多，加上现在每个办公室内网络终端设备较多，而且大多都是笔记本，现有有线网络已经无法满足办公需求。
且我矿院区没有无线网络覆盖，井下wifi手机没有办法在地面使用，使 wifi手机的使用范围极大限制。
基于以上情况，我单位计划建设矿区无线办公网络。
本项目着重于考虑我单位利用无线AP技术对整个办公区域及工业广场的无线信号全覆盖，实现我矿地面wifi无线手机通讯和楼宇办公室无线网络办公，为我单位网络智能化、办公自动化的建设打下夯实基础。
2.货物名称及供货范围3.系统建设要求3.1项目建设要求➢设备接入：支持笔记本电脑，USB无线网卡，智能手机，WIFI手机，平板电脑，PDA手持终端等无线WIFI上网和通讯功能。
➢网络服务：稳定地浏览网页，收发电子邮件，VOIP语音，在线视频播放服务，视讯聊天，企业远程OA办公等上网应用。
➢准入认证：支持强大的安全认证接入方式，作为一个开放的无线网络，无线接入支持WPA/WPA2-AES个人/企业应用、802.11x，Radius服务器等多种加密认证方式。
支持多SSID功能，可以分配不同的用户组，领导，管理人员，普通员工定制不同的加密认证方式，访问控制权限，而且满足不同终端设备不同的安全等级。
➢与现有的有线网络互为补充，扩展网络使用范围，使本单位内部网络的接入部署更为灵活。
3.2项目设计规划3.2.1机房部分采用原有核心交换机+原有无线wifi交换机（井下无线通讯）+无线控制器+楼层交换机+AP的网络架构；无线控制器部署在网络中心机房，控制器与网络核心、无线wifi。
交换机的部署或旁挂或串接，但无论那种方式，都必须避免对现有线网络的结构造成变动。
通过无线控制器实现对无线网络中AP集中控制与管理，实现对整个无线网络的全面监控与管理。
3.2.2楼宇部分无线AP接入用楼层交换机放在每层楼的现有交换机机箱内，便于交换机供电和集中管理，交换机优先选用POE交换机，近端无线AP供电采用POE交换机供电，为了防止由于线路超远，无法实现POE供电，每层楼走廊内必须单独敷设一趟专用供电线路，不与其它线路共用，每台无线AP安装点需安装一个电源墙插。
无线AP与交换机连接网线均采用六类网线。
所有无线AP零配置安装，配置均由无线控制器下发。
3.2.3线路路由无线主干网络采用树形结构敷设，网络核心机房在调度楼三楼，从核心主机房出来光纤到区队办公楼、西办公楼、员工餐厅等地点的设计安装点，通过光模块直接接入各安装点专用交换机光口，楼层交换机必须是带有光口的三层管理交换机，室外AP接入采用就近接入或单独敷设光缆接入。
3.2.4安装地点为达到信号全覆盖，每次共设计安装无线AP 42台，具体安装地点如下：➢调度楼共设计安装8台无线AP:（共3层）1层安装3台，安装在干部澡堂和副井入井口，主要供上、下井人员wifi 手机通讯使用； 2层安装3台，分别安装在调度会议室和调度台；3层安装3台，主要安装在自动化办公室、机房及工控机位。
该楼设计1台24口交换机。
➢区队办公楼共设计安装24台无线AP：（共6层）由于区队楼1-4层东西走向比较长，为了实现办公区域信号全覆盖，在每层安装5台；5-6楼，每层安装2台。
该楼设计3台24口交换机，每2层使用一台交换机。
➢员工餐厅设计安装5台无线AP：由于餐厅空间比较大，考虑到信号覆盖问题，餐厅设计安装2台无线AP；小礼堂设计安装2台；领导餐厅设计安装1台。
该区域设计1台24口交换机。
➢室外共设计5台无线AP：室外无线AP分别安装在区队楼、调度楼、职工澡堂及员工餐厅楼顶，主要覆盖工业广场无线信号。
3.3项目要求➢设备接入方面，必须实现与现有网络核心和无线通讯系统实现完美对接。
➢信号覆盖方面，所有办公区域设计安装地点必须实现信号全覆盖，且达到用户方办公使用需求，工业广场信号强度必须达到wifi手机能正常通讯。
➢本项目为交钥匙工程，所有施工均有中标方独立完成，包括施工时的辅材均有中标方自行提供。
4.技术参数4.1无线控制器（思科CT5520、华为AC6605、博科901-R500-WW00任选其一）➢标准1U。
➢可通过软件方式升级，升级步长≥1个AP，最大可支持不低于500个AP;本次配置50个AP授权。
➢支持≥4个千兆10/1000/1000M以太网口。
➢吞吐量≥20Gbps，AES-CCM加密吞吐量≥20Gbps。
➢必须支持所有AP到控制器的控制信令及用户数据全部以AES-CCM的方式加密传输至控制器，并且加密后控制器转发能力不受影响。
➢最大用户数≥20000，最大用户数并发≥20000，SSID支持≥512 SSID。
➢支持802.11n 、802.11b、802.11g、802.11a、802.1q、802.1x、802.3z、802.3ab、802.3d、802.11e；支持瘦AP标准IETF 5415 CAPWAP协议。
➢支持802.1x/EAP认证，支持EAP-TLS、EAP-PEAP、EAP-TTLS，支持WEB 认证，并且可以自动推送页面。
➢支持自动无线资源管理功能，根据无线网络实际情况自动调节无线网络射频参数，下发至AP生效，并不影响AP正常接入性能。
➢支持IPv4、IPv6。
➢支持在同一个SSID下，不需要任何额外认证设备配合，就可以实现一个SSID对应一个VLAN组，一个VLAN组具有32个VLAN，控制器可以自动将接入该SSID的无线接入用户分配到该组中的不同VLAN中。
要详细描述实现方式并提供配置界面的截图。
➢支持MAC地址白名单，当用户的MAC地址在名单里时，直接允许用户接入，不需要认证。
需要提供配置界面的截图。
➢支持Radius（是一个认证连接的服务器）通讯接口，支持标准Radius RFC 协议，可以与第三方Radius互通，支持LDAP通讯接口，支持≥256个VLAN。
➢在同一个SSID下，可以根据用户的物理位置不同为用户分配不同的VLAN并且不需要特定的外置服务器就能实现。
➢控制器支持对终端设备的识别，如iphone,ipad，android，windows，MAC OS等设备类型，并可以针对不同的设备设置不同的安全访问策略，VLAN，QoS（服务质量）等。
➢要求支持2、3层情况下，无线用户在数据不加密以及WPA/WPA2加密情况下可以无缝漫游➢可结合采用独立的ASIC（是一种专门设计的集成电路）芯片实现频谱分析功能的AP,实现对低层频谱的检测, ,可以分析报告出2.4G及5G频谱范围内的非WiFi设备干扰,可100%确定干扰源,包括2.4G跳频摄像头,无绳电话,蓝牙,微波炉,2.4G跳频基站或其他设备等。
➢必须可以实现在提供用户接入的同时进行频谱分析功能，根据分析，可以给出简单明了的空口质量 trap（诱骗、分离）信息，简化用户排查故障的时间。
➢支持非法AP、非法客户端的发现、抑制功能；要求必须采用接入模式的AP做为非法AP的检测、抑制设备，无需另外添加专门AP做为AP检测设备，支持在AP在正常工作模式下，进行rouge AP检测和抑制，不影响用户接入。
➢控制器支持视频组播功能,可将视频组播流转发至AP,由AP进行视频组播至单播的转换,大大节省网络传输带宽，AP和控制器之间的带宽不随着AP下组播用户的增加而增加。
要提供第三方机构测试结果。
支持基于组播视频的准入控制能力,在AP接入视频流能力不足的情况下,拒绝新组播用户加入；支持对组播流进行Qos优化,保证高清组播视频流的图像质量完全和通过有线网传输一致。
➢支持统一控制器配置管理室内AP、室外AP及Mesh接入点的能力（有线接入，可以理解为第三防设备接入端口）。
➢支持远程HTTP、HTTPS配置管理，支持SNMPv1/v2/v3、Telnet、Console 管理。
➢室内AP、室外AP及Mesh设备完全零配置操作，完全由控制器进行统一配置。
➢提供原厂授权和原厂三年服务承诺函原件。
4.2室内无线AP（思科AP1832、华为AP6050DN&AP6150DN、博科901-R500-WW00任选其一）➢支持瘦AP工作模式，支持802.11ac协议。
➢支持IEEE 802.11ac Wave 2规范，可在5GHz频段提供867 Mbps的数据率。
（须提供官网截屏及其链接证明）➢双频AP，AP可在2.4GHz和5GHz频段同时工作。
➢支持3x3 MIMO（多变量控制系统）和2个空间流，支持多用户MIMO。
（须提供官网截屏及其链接证明）➢支持瘦AP标准IETF 5415 CAPWAP协议（无线接入点的控制和配置协议）。
➢工作温度：0-40度范围；工作湿度：10%-90%。
➢支持吸顶式或挂壁式安装要求。
➢内置2.4G及5G天线,天线增益2.4G不小于3dBi，5G天线支持最不小于5dBi。
➢提供千兆接口。
➢每AP支持不少于6路高清视频(8-10Mbps)可靠传播；控制器和AP之间的链路带宽利用率不会随着同一组播组客户端的增加而增加。
➢支持远程抓包，可将远端AP的流量镜像到本地的IP可达的终端设备上，供主流第三方的数据包分析工具分析无线数据。
➢AP应可以自动地将支持双频的客户端引导到5G频段上，须详细说明引导的机制。
➢支持标准802.3af PoE供电，802.3at增强型PoE供电和支持100-240VAC 外部供电。
➢支持不少于16个BSSID。
➢支持AP做为AES-CCM加解密节点。
➢提供原厂授权和原厂三年服务承诺函原件。
4.3室外无线AP（思科AP3802、华为AP6610DN-AGN、博科T301任选其一）➢支持瘦AP工作模式，支持802.11ac协议。
➢支持IEEE 802.11ac Wave 2规范，可在5GHz频段提供1.3Tbps的数据率。
（须提供官网截屏及其链接证明）➢双频AP，AP可在2.4GHz和5GHz频段同时工作。
➢支持4x4 MIMO和3个空间流，支持多用户MIMO。
（须提供官网截屏及其链接证明）➢支持瘦AP标准IETF 5415 CAPWAP协议。
➢工作温度：0-40度范围；工作湿度：10%-90%。
➢内置2.4G及5G天线,天线增益2.4G不小于3dBi，5G天线支持最不小于5dBi。
➢每AP支持不少于6路高清视频(8-10Mbps)可靠传播；控制器和AP之间的链路带宽利用率不会随着同一组播组客户端的增加而增加。
