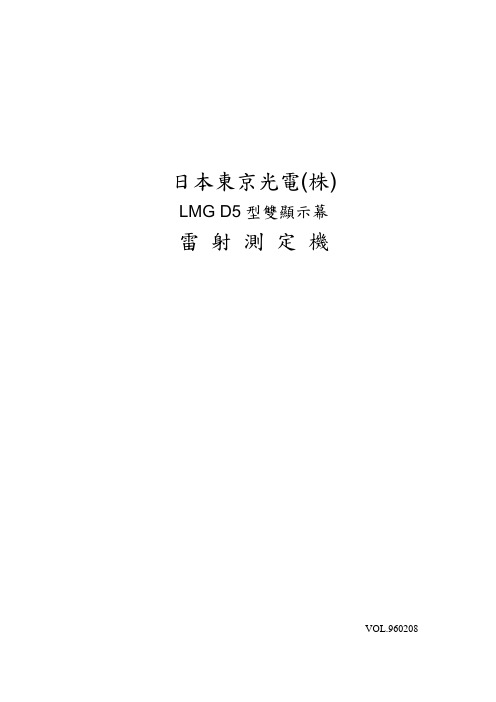

日本東京光電(株)LMG D5型雙顯示幕雷射測定機VOL.960208序感謝您向本公司購買日本東京光電子工業株式會社TOKYO OPTO-ELECTRONICS CO., LTD精心製作之高速高精度、非接觸式LMG機型雷射外徑測定機。
本機特色如下：※每秒掃描頻率高達1800回/秒。
※最小解析值0.05μm。
※單位可公英制自由切換。
※雙顯示幕設計D5機型，可同時顯示出外徑與偏擺值(同心度)。
※10組程式組(0~9)可依被測物需要，設定各項所需評量參數(AVG、MAX、MIN、DIF)及測量條件。
※10組OFF SET功能，可單一比測外徑，提昇量測精度。
※標準RS-232輸出界面，出力端子台及腳踏開關插孔，可外接外部控制。
※程式組(0~9)及操作面板LOCK功能，防止錯誤操作發生。
※各項尺寸機種齊備，並接受客戶訂製特殊機種。
※可量測奇數刃外接圓之最大外徑。
使用前請參閱本中文操作說明書所述各項設定說明，若仍有操作及使用上問題，請就近電洽本公司或所設海外各分公司，當竭誠盡力為您服務，再次感謝您的惠顧。
謝謝！目錄一、前言 ………………………………………….…P.1二、LMG D5雷射面板說明………………………….…P.2三、LMG D5 雷射測定機待機量測時狀態…………....P.3四、LMG D5雷射測定機精度校正方法…………….…P.4~P.6五、自動量測與手動量測方法……………………….…P.7六、新增減程式組號設定方法………………………….P.8七、單一程式組運算方式設定方法…………………….P.9八、程式組保護鎖定方法……………………………….P.10九、選擇模式（DIA或GAP）說明…………………...P.11十、測定外徑及間隔(偏擺)設定方法…… …………….P.12十一、表示間隔/點數(POINT)設定方法……………….P.13~P.14 十二、OFF SET 補正值設定…………………………. P.15~P.15-2 十三、雷射故障及排除………………………………… P.16十四、使用注意事項及日常保養方法………………….P.17【補充說明】十五、精度校正步驟快速圖表法……………………….P.18十六、單一程式組運算方式快速設定圖表法………….P.19~P.21十七、取消右單一側已設定程式步驟………………….P.22十八、標準值、上、下限公差值設定………………….P.23十九、公英制（mm/inch）單位切換方法………………P.24二十、雷射量測值小數位數增減設定方法……………..P.25二十一、表示間隔之定義及變更方法…………………..P.26~P.28 二十二、量測奇數刃外接圓之最大外徑設定方法……..P.29~P.30 【註：2006年10月以後生產雷射適用】二十三、LMG D5雷射測定機初期化操作方法…….…..P.31 【註：2006年12月以後生產雷射適用】前言雷射測定機使用前準備動作：1. 長時間未使用時，開機後請先熱機30分鐘。
徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
徕卡测距仪使⽤说明书12页word徕卡测距仪使⽤说明书：⼀、使⽤前的准备（⼀）电池的装⼊/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红⾊的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显⽰屏上将持续闪烁显⽰电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装⼊电池。
2、使⽤碱性电池（建议不要使⽤充电电池）。
3、当长时间不使⽤仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（⼆）多功能底底座固定挡板可以在下⾯的测量情况下使⽤：1、从边缘测量，将固定挡板拉出，直到听到卡⼊的声⾳。
2、从⾓落测量，将固定挡板拉出，直到听到卡⼊的声⾳，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器⾃带的传感器将辨认出固定挡板的位置，并将⾃动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有⼀个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作⽤。
通过瞄准器上的⼗字丝可以精确地观察到测量⽬标。
在30⽶以上的测量距离，激光点会显⽰在⼗字线的正中。
⽽在30⽶以下的测量距离，激光点不在⼗字线中间。
（四）⽓泡⼀体化的⽔泡使仪器更容易调平。
（五）键盘1、开/测量键2、第⼆级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、⾯积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显⽰屏1、关于错误测量的信息2、激光启动3、周长4、最⼤跟踪测量值5、最⼩跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显⽰10、单位，包括乘⽅⽴⽅（2/3）11、顶的⾯积12、墙⾯积13、3个额外显⽰（如：测量中间值）14、BLUETOOTH蓝⽛开/关15、第⼆级菜单功能开16、硬件故障17、间接测量-利⽤勾股定律18、间接测量-利⽤勾股定律-部分⾼度19、⾯积/体积20、带常数的测量21、电池充电量显⽰⼆、菜单功能（⼀）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
徕卡激光测距仪操作规程一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
