脉冲电磁阀耗气量计算
文档可能无法思考全面，请浏览后下载!脉冲电磁阀耗气量计算例：16条滤袋共一只脉冲阀，脉冲阀喷吹一次，同时满足16条滤袋清灰要求。
滤袋过滤风速0.9m/min，直径130mm，长度2m。
计算：16条滤袋每分钟处理风量：Qa=0.13*3.14*2*16*0.9=11.8m3/min＝0.195m3/S0.15S的处理风量：0.195*0.15＝0.0294m3/0.15S=29.4L/0.15S脉冲电磁阀喷气量计算：计算公式Qb=198.3*Cv*p1/G0.5Qb:喷吹耗气量LCv:流量系数（集尘常用25、40、76电磁阀，对应Cv为30、51、416）P1:气包上的表压mpaG:气体比重，常温下取1.14查资料，在0.6mpa，脉冲宽度150ms,DN40淹没式脉冲电磁阀流量系数为51以台湾力挥电磁阀参数，Qb=198.3*51*6/1.140.5=60680L/min=151.6L/0.15s气包容量Q=Qa/P1-P2P1/P2:清灰前后的压差取2kg/cm2Q=29.4/2=14.7L气包：3.14*0.15*0.15*2*1000＝141L,用12寸的气包。
通过计算：DN40电磁阀喷吹气量是滤袋处理风量的0.152/0.029＝5倍，符合要求大于3倍。
注：不同的电磁阀厂家有不同的喷吹量计算公式。
气包工作最小气量：为单只脉冲阀喷吹一次后，压力下降不超过喷吹前压力的70%。
气包工作气量为最小气量的2－3倍。
喷咀数量与喷吹管径：喷吹管径等于脉冲电磁阀的直径，所有喷咀口径面积之和等于喷管直径面积的60--80% （经验，3寸电磁阀带16--20个滤袋）经验：1寸阀带10-12平方，11/2寸阀带20-22平米，2寸阀带34-36平米，21/2寸阀带40-42平米，3寸阀带42-46平米。
1 / 1。
大河脉冲阀介绍
大河韩国因为专业所以优越Quality People Makes Quality Products产品应用广泛韩国大河公司成立于1976年，是世界最大的脉冲阀制造商之一，年生产250,000只脉冲阀，并出口到46个国家中国唯一受权总代理商:艾尼科环保技术有限公司国内办事处及省级区域代理商艾尼科环保（韩国大河）北京办事处江苏代理商：无锡唐鼎商贸有限公司大河分公司大河公司提供全套布袋除尘器控制配件电磁脉冲阀时序控制器电磁阀组电磁脉冲阀快速接头防爆控制器文氏管大河产品全部通过ISO-9001及欧美CE/UL认证大河有B、C、F、M四大类型四十多种型号脉冲阀可供选择直角式脉冲阀B型接口脉冲阀：螺纹接口C型接口脉冲阀：快速接头F型接口脉冲阀：法兰接口淹没式脉冲阀：M型大河脉冲阀的编号规则TH-4460-B 大河4:整体电磁阀5:电磁阀遥控4:双膜片8:单膜片管径:20、25、30、40、50、60、75mmB:螺纹型C:快接型F:法兰型M:淹没型脉冲阀采用铝合金压模铸造而成，阀体表面经过深加工和防腐镀膜处理。
阀体表面平滑美观，内部无气泡，接口无毛刺。
螺纹光滑清晰，进出口标志明确清晰。
阀体承受1.2MPa压力无卸压露气现象，无裂纹。
性能可靠，工作寿命超过100万次周期以上（实验室测试可达300万次周期）。
高压气流流动性能良好，喷吹量大。
脉冲阀开启压力≥0.08MPa/cm2，响应时间≤0.03s ，膜片开闭迅速。
耐温性能优越，可在-30℃～+100℃环境温度中工作，气体最大设计温度为110℃对于高温环境，可选用耐高温Viton膜片，耐温可达198 ℃以上。
直角式脉冲阀进、排气接口螺纹采用Rc标准，装配方便，易于维护。
磁芯套管分别采用导磁及非导磁材质制成，分为上下两部分，以降低电磁阀发热量，延长使用寿命。
磁芯套管表面光滑、垂直度优良。
磁芯套管内的弹簧抗疲强度高。
电磁阀采用DIN插座标准连接。
电磁阀在承受频率为35Hz、全幅值在3mm 历时60min的振动时仍处于正常工作状态。

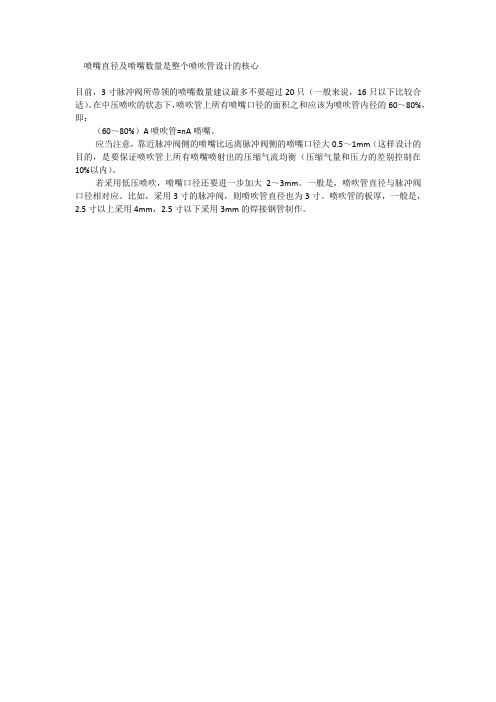

除尘器喷吹管喷嘴直径及喷嘴数量设计
