【物理】深圳宏扬学校九年级上册期末精选试卷检测题

深圳市九年级上册期末物理试卷一．选择题（共30小题，满分60分，每小题2分）1．（2分）对如图所示的三个电路，状态判断正确的是（）A．甲断路、乙短路、丙通路B．甲通路、乙短路、丙短路C．甲断路、乙通路、丙短路D．甲短路、乙断路、丙通路2．（2分）下图中，符合安全用电原则的是（）A．建筑物上的避雷针B．同一插座上同时使用几个大功率用电器C．电视天线与电线接触D．白炽灯的安装3．（2分）如图所示的内燃机工作的一个循环中，其四个冲程的顺序应当是（）A．乙、甲、丁、丙B．甲、乙、丙、丁C．乙、丁、甲、丙D．甲、丁、乙、丙4．（2分）在下列现象中，利用热传递的方式使物体内能增加的是（）A．用锯锯木头，锯条发热B．小孩从滑梯上滑下，臀部有灼热感C．烧水时，水逐变热D．流星在大气层中高速下落，发出光和热5．（2分）如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（）A．一定串联B．一定并联C．并联或串联都可能D．无法判断6．（2分）如图所示的各电路图中，电流表和电压表的连接都正确的是（）A．B．C．D．7．（2分）下列有关电能的说法错误的是（）A．电风扇将电能主要转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能8．（2分）小张从实验室找到四只电能表，其规格如下所示。

她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（）A．220V5A50Hz1200r/（kW•h）B．220V2A50Hz1800r/（kW•h）C．220V5A50Hz2500r/（kW•h）D．220V2A50Hz3600r/（kW•h）9．（2分）甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（）A．8：3B．3：8C．3：2D．2：310．（2分）关于电功率的认识，以下说法正确的是（）A．电功率越大的用电器消耗电能一定越多B．消耗相同的电能，所用时间短的用电器电功率大C．电功率是反映用电器消耗电能多少的物理量D．两个用电器工作时，通电时间短的电功率大11．（2分）如图所示，是研究磁场对通电导线作用的实验装置。

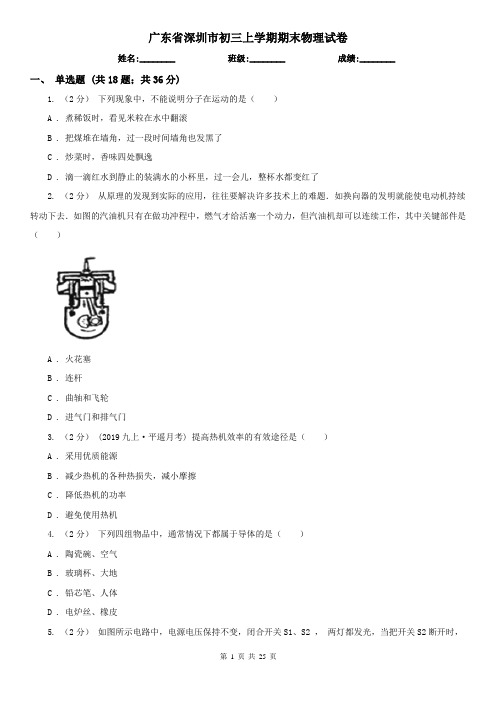

广东省深圳市初三上学期期末物理试卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共36分)1. （2分）下列现象中，不能说明分子在运动的是（）A . 煮稀饭时，看见米粒在水中翻滚B . 把煤堆在墙角，过一段时间墙角也发黑了C . 炒菜时，香味四处飘逸D . 滴一滴红水到静止的装满水的小杯里，过一会儿，整杯水都变红了2. （2分）从原理的发现到实际的应用，往往要解决许多技术上的难题．如换向器的发明就能使电动机持续转动下去．如图的汽油机只有在做功冲程中，燃气才给活塞一个动力，但汽油机却可以连续工作，其中关键部件是（）A . 火花塞B . 连杆C . 曲轴和飞轮D . 进气门和排气门3. （2分） (2019九上·平遥月考) 提高热机效率的有效途径是（）A . 采用优质能源B . 减少热机的各种热损失，减小摩擦C . 降低热机的功率D . 避免使用热机4. （2分）下列四组物品中，通常情况下都属于导体的是（）A . 陶瓷碗、空气B . 玻璃杯、大地C . 铅芯笔、人体D . 电炉丝、橡皮5. （2分）如图所示电路中，电源电压保持不变，闭合开关S1、S2 ，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A . L1亮度不变，电流表示数变小B . L1亮度不变，电流表示数不变C . L1的亮度增大，电流表示数不变D . L1亮度减小，电流表示数变小6. （2分） (2018九上·大庆期中) 关于内能、温度和热量，下列说法正确的是（）A . 物体的内能跟物体的运动速度、物体的温度和物质状态都有关系B . 不同燃料燃烧时，放出热量越多的热值越大C . 质量和初温相同的水和煤油，放出相同热量时煤油温度降低得多D . 内能总是从内能多的物体向内能少的物体转移7. （2分）电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路图？（）A .B .C .D .8. （2分） (2019九上·夏津期中) 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．如图所示电路图中符合要求的是（）A .B .C .D .9. （2分） (2017九上·江津期中) 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A . 甲接电流表，乙接电压表B . 甲、乙均接电流表C . 甲、乙均接电压表D . 甲接电压表，乙接电流表10. （2分） (2016九上·房山期中) 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．（）A . 受压力增大时，电路总电阻变大，压力表示数变小B . 受压力增大时，电路总电阻变小，压力表示数变小C . 受压力增大时，电路总电阻变大，压力表示数变大D . 受压力增大时，电路总电阻变小，压力表示数变大11. （2分） (2019九上·西安月考) 以下说法正确的是（）A . 物体吸收热量，温度一定升高B . 化石燃料的大量使用不利于环境的保护C . 化石燃料燃烧越充分热值越大D . 热机的工作过程只是将内能转化成机械能的过程12. （2分） (2017九上·江阴期中) 如图甲所示，是电阻R1、R2的U﹣I图象，小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.4A，则下列说法正确的是（）A . 电路中R1的电流为0.4AB . 电路中电压表的示数为2VC . 电路中R1的电压为4VD . R2的电流和它两端的电压成正比13. （2分） (2018九上·黄冈期中) 某同学利用图示的电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是（）A . 小灯泡发生短路B . 小灯泡发生断路C . 电流表使用的量程小了D . 电流表的接线柱接反了14. （2分）(2018·无锡模拟) 在甲图中，两灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中不正确的是（）A . 当L2两端电压为1.5V时，通过它的电流为0.15AB . 滑动变阻器的最大阻值为30ΩC . 此时电路中的电流为0.15AD . L1的额定功率为0.45W15. （2分）(2017·贺州) 如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1：R2等于（）A . 5：1B . 1：5C . 4：1D . 1：416. （2分）如图所示，ab间的总电阻是（）A . 5ΩB . 10ΩC . 20ΩD . 零17. （2分）(2019·陕西模拟) 灯L1规格为“6V3W”，灯L2规格为“3V3W”，忽略灯丝电阻变化，则下列说法正确的是（）A . 与灯丝电阻之比为2：1B . 两灯并联，当一个灯正常发光时，通过另一个灯的电流为 AC . 两灯并联在3V电压下，灯与消耗的实际功率之比为4：1D . 两灯串联，当电路中电流为 A时，灯两端电压为3V18. （2分） (2017九上·贵阳期末) 如图所示电路，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P从图示位置向左移动过程中（不考虑灯丝电阻的变化）（）A . 灯泡L的亮度逐渐变暗B . 电流表的示数逐渐减小C . 电压表的示数逐渐增大D . 电路消耗的总功率逐渐减小二、填空题 (共7题；共23分)19. （2分）若外界对物体做了30J的功，同时物体又向外放热25J，则物体内能变化是________（填“增加”或“减少”）了________J．20. （6分）阅读探究题：（1）在通常情况下，原子核所带的正电荷与核外电子总共所带的负电荷在数量上相等，整个原子呈中性，由原子组成的物体也呈中性．当两个物体互相摩擦的时候，不同物质的原子核束缚电子的本领不同，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上；失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电．当用毛皮与橡胶棒相互摩擦的时候，已知橡胶棒的原子核束缚电子的本领比毛皮强，在它们相互摩擦的时候，橡胶棒因________ 电子而带________ 电，毛皮因________ 电子而带________ 电．（2）原子是由原子核和核外电子组成的，原子核又是由质子和中子组成，质子和中子的质量基本相同．原子核的质量比电子大得多，几乎集中了原子的全部质量，可以近似的认为，相对原子质量在数值上近似等于原子核内的质子数与中子数之和，如钠的原子中有11个电子，钠原子的相对原子质量在数值上为23，则钠原子中有________ 个质子，________ 个中子．21. （2分）如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则此时I1：I2=________； R1：R2=________．22. （3分）(2017·毕节) 小明家电能表上个月底的示数为，这个月底的示数如图所示，可知他家本月用电是________ kW•h，本月表盘转了________圈．他家最多能接入总功率为________ W的用电器．23. （3分）(2020·石家庄模拟) 小红观察到家中空调每制冷工作10min后，就转变成送风状态工作5min，再转变为制冷状态，如此反复。

初三上学期期末物理试卷一、选择题1．滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω 1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是A．此滑动变阻器能连入电路中的最大阻值是20ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过20V时，它能安全使用D．在开关闭合前，滑动变阻器的滑片应拨到最大值【答案】C【解析】由滑动变阻器铭牌“20Ω 1A”可知，该滑动变阻器的最大阻值是20Ω，滑动变阻器允许通过的最大电流是1A，由此可知：A、此滑动变阻器能连入电路中的最大阻值是20Ω，说法正确，不符合题意；B、当通过此滑动变阻器中的电流不超过1A时，它能安全使用，说法正确，不符合题意；C、当滑动变阻器阻值全部接入电路，即电阻是20Ω时，滑动变阻器两端接20V电压，通过它的电流是1A，滑动变阻器能安全使用；如果滑动变阻器接入电路的阻值小于20Ω，滑动变阻器两端加10V电压，滑动变阻器中的电流超过1A，滑动变阻器不能安全工作，故C说法错误，符合题意；D、为了保护电路，在接入滑动变阻器时应将滑动变阻器拨到最大值处，故D选项正确，不符合题意．2．如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中A．电压表V示数变小,电流表A1示数变大B．电压表V示数不变,电流表A2示数变小C．电压表V的示数与电流表A1示数的比值变小D．电压表V的示数与电流表A2示数的比值不变【答案】D【详解】由电路图可知，R1、R2并联，电压表测电源的电压，电流表A1测干路中的电流，电流表A2测R1支路的电流；电源的电压不变，滑片移动时，电压表的示数不变，并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A2示数不变，当滑动变阻器的滑片P向b端移动时，R2接入电路中的电阻变大，由I=UR可知，通过R2支路的电流变小，并联电路中干路电流等于各支路电流之和，干路总电流变小，即电流表A1的示数变小．A．由以上分析知，电压表V示数不变,电流表A1示数变小，故A不符合题意；B．由以上分析知，电压表V示数不变，电流表A2示数不变，故B不符合题意；C．电压表V示数不变，电流表A1示数变小，则电压表V示数与电流表A1示数的比值变大，故C不符合题意；D．电压表V示数不变，电流表A2示数不变，则电压表V示数与电流表A2示数的比值不变，故D符合题意．3．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向从甲流向乙C．正电荷从甲移到乙，所以两个验电器都带正电荷D．利用此装置不能得到持续的电流【答案】C【详解】A．同种电荷相互排斥，所以验电器金属箔张开是因为它们带了同种电荷。

广东省深圳市2021-2022学年九年级上学期物理期末考试试卷C卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题；共18分)1. （2分）在自由下落过程中物体运动速度会越来越快．一个物体由A点自由下落，相继经过B、C两点，已知AB=BC，如图所示，物体在AB段重力做功W1 ，做功功率P1；在BC段重力做功W2 ，做功功率P2 ，则下列关系正确的是（）A . W1≠W2P1≠P2B . W1=W2 P1=P2C . W1=W2 P1＞P2D . W1=W2 P1＜P22. （2分）(2018·襄阳) 在排球比赛中，小明把排球竖直向上抛出，排球在运动中动能E随时间t变化的图象最接近的是（）A .B .C .D .3. （2分） (2020九上·房山期末) 图示的电路中，电源两端电压为 6V 并保持不变，滑动变阻器 R 标有“20Ω 1A”字样，小灯泡 L 标有“2V 1W”字样。

当开关 S 闭合，在不损坏电路各元件的前提下（不考虑温度对灯泡电阻的影响），滑动变阻器的滑片 P 移动的过程中，下列说法中正确的是（）A . 电压表的示数变大，电流表的示数变小B . 滑动变阻器 R 的阻值变化范围为0Ω~20ΩC . 电流表的示数变化范围为 0.25A~0.5AD . 电压表的示数变化范围为 1V~6V4. （2分） (2018九上·邵阳月考) 下列说法正确的是（）A . 内燃机是利用电能做功的机械B . 内燃机在做功冲程把内能转化为机械能C . 内燃机在压缩冲程把内能转化为机械能D . 随着技术的进步，内燃机的效率达到100％5. （2分）如图，两个滑轮组由每个质量相同的滑轮组成．用它们分别将重物G1、G2提高相同高度（）A . 用同一个滑轮组提起不同的重物，机械效率不变B . 若G1=G2 ，甲的机械效率高C . 若G1=G2 ，拉力做的总功相同D . 若G1=G2 ，拉力做的额外功相同6. （2分）决定小灯亮暗程度的物理量是（）A . 电流B . 电压C . 电功D . 电功率7. （2分） (2017九上·大丰期中) 如图所示的电路，闭合开关S后，发现灯L1不亮，L2正常发光.此电路的故障可能是（）A . 开关S接触不良B . 电灯L1灯丝断了C . 电灯L1短路了D . 电灯L2灯丝断了8. （2分） (2019·东营) 如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a至b通过导线ab时，导线ab向左运动，下列说法正确的是（）A . 只改变电流方向时，导线ab向右运动，机械能转化为电能B . 只改变磁场方向时，导线ab向左运动，电能转化为机械能C . 电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能D . 电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能9. （2分）(2018·德州模拟) 在如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

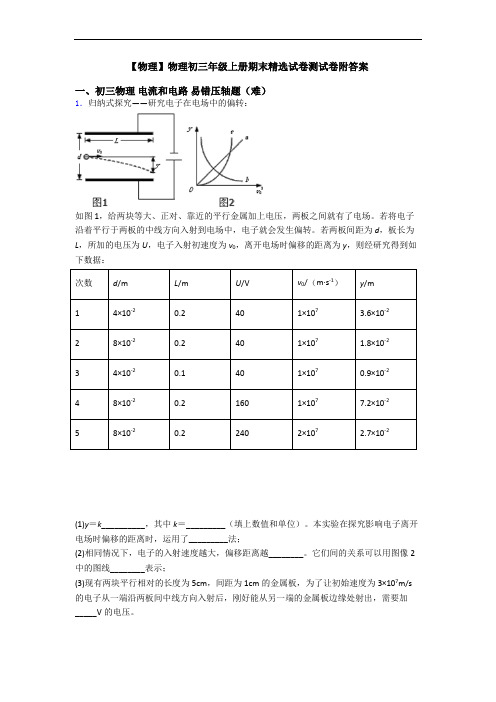

【物理】物理初三年级上册期末精选试卷测试卷附答案一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200 【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得 220UL y k dv = [2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

初三上学期期末物理试卷一、选择题1．如图所示，当带电体接触验电器的金属球时，下列说法正确的是A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上【答案】C【分析】（1）验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．（2）金属中的自由电荷是自由电子；质子不可移动．据此分析判断．【详解】AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；故选C．2．下列图中，能反映发电机工作原理的实验装置是（）A．B．C．D．【答案】AA．图中没有电源，可以验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，符合题意；B．图中验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，不符合题意；C．图中电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与线圈匝数的关系，不符合题意；D．图中有电源，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机而不是发电机，不符合题意。

故选A。

3．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能A．一直不变B．一直变大C．先变大后不变D．先变大后变小【答案】C【详解】如图所示，当压缩弹簧时，弹簧具有弹性势能，在恢复形变时，弹性势能转化为动能，使物块获得一定的速度，且在物块离开弹簧时，速度达到最大；物块离开弹簧后，因水平面光滑，它在水平方向不受力，故物块将做匀速直线运动。

广东省深圳市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2020九上·北京期中) 如图是壁挂式拿起即亮的手电筒结构示意图，手电筒插入基座时不亮，拔离即亮，则基座所起的作用是（）A . 电源B . 开关C . 导线D . 用电器【考点】2. （2分） (2019九上·黑龙江期中) 如图所示，下列说法正确的是（）A . 若断开开关S，两灯并联，则甲、乙都是电压表B . 若断开开关S，两灯并联，则甲、乙都是电流表C . 若闭合开关S，两灯串联，则甲、乙都是电流表D . 以上都有可能【考点】3. （2分） (2017九上·彭水期中) 下列说法正确的是（）A . 物体的内能与温度有关，只要温度不变，物体的内能就一定不变B . 物体温度越高，所含的热量越多C . 在炒肉片过程中，肉片内能增加主要通过做功实现的D . 玫瑰园花香阵阵，说明分子在不停地做无规则运动【考点】4. （2分） (2018九上·扬州期中) 如图所示，开关闭合，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A . 电流表断路，并且L1、L2灯丝断了B . L1灯丝断了C . 灯泡L2断路D . 灯泡L1短路【考点】5. （2分） (2018九上·邵阳期末) 如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A . 电流表示数增大，电压表示数增大B . 电流表示数减小，电压表示数增大C . 电流表示数不变，电压表示数不变D . 电流表示数减小，电压表示数不变【考点】6. （2分） (2018九上·北京期中) 收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中、、三个焊接点相当于变阻器的三个接线柱．使用电位器时只把和接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值（）A . 变大B . 不变C . 变小D . 无法确定【考点】7. （2分）如图所示，L1和L2是两只相同的灯泡，当开关S闭合后，电流表的示数A . A1的示数为零，A2的示数变大B . A2示数是A1的两倍C . A1的示数不变，A2的示数变大D . A1和A2的示数相等【考点】8. （2分）(2018·金山模拟) 如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等 . 闭合电键S后，电流表示数最小的是（）A .B .C .D .【考点】9. （2分）验电器的两片金属箔片因带电而张开，则这两片金属箔片一定带（）A . 正电B . 负电C . 同种电荷D . 异种电荷【考点】10. （2分）关于导体电阻，下列说法中正确的是（）A . 导体两端的电压越小，电阻越大B . 导体两端的电压越大，电阻越小C . 通过导体的电流强度越小，电阻越大D . 以上说法都不对【考点】二、填空题 (共16题；共45分)11. （4分）完成下列的单位换算：1.45A=________mA=________μA；0.2mV=________V=________kV．【考点】12. （3分）(2017·营口模拟) 如图为电热水器的简易示意图，通过开关S可以使热水器处于加热或保温状态．小明在热水器的蓄水桶中装水至最高水位时，桶底受到水的压强是________ Pa；闭合开关S时，热水器处于________状态，桶中质量为10kg的水由28℃加热到98℃时吸收的热量为________ J[已知水的比热容为4.2×103J/（kg•℃），g取10N/kg]．【考点】13. （2分） (2015九上·天津期末) 有甲、乙只两灯泡，甲标有“15V 1.0A”字样，乙标有“10V0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）________ V；若将两灯泡并联，则干路中最大电流为________ A．【考点】14. （3分）(2019·静安模拟) 若10秒内通过某导体横截面的电荷量为3库，导体两端的电压为9伏，则通过该导体的电流为________安，该导体的电阻________欧。

【物理】九年级上册物理期末精选试卷练习卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快5．某小组同学研究“并联电路电流特点”。

广东省深圳市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2019九上·兴化月考) 下列事例中是利用水的比热容大的特性的是（）A . 夏天，在地上洒水会感到凉快B . 北方楼房内的“暖气”用水作为介质C . 水沸腾时温度保持不变D . 洒水车洒水清洁马路2. （2分）(2019·巴中) 下列关于内燃机说法正确的是（）A . 柴油机吸气冲程吸人的是柴油和空气的混合物B . 汽油机气制顶部有喷油嘴C . 做功冲程中内能转化为机械能D . 内燃机功率越大，效率越高3. （2分） (2019九上·郑州月考) 关于电流的形成，下列说法中正确的是（）A . 只有正电荷定向移动才能形成电流B . 只有负电荷定向移动才能形成电流C . 只要导体中有电荷就能形成电流D . 金属中的电流是自由电子定向移动形成的4. （2分）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．如图所示的电路图中符合要求的是（）A .B .C .D .5. （2分）如下图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω。

当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A . 电压表的示数变化范围为1V～6VB . 电流表的示数变化范围为0.2A～0.6AC . 电压表的示数变大，电流表的示数变小D . 电流表和电压表的示数都不变6. （2分） (2019九上·顺德月考) 标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，每一只灯泡的实际电阻和实际功率分别为（）A . 10Ω0.9WB . 6Ω0.9WC . 10Ω 1.8WD . 6Ω 1.5W7. （2分）在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（）A . 电流通过A，B所做的功是WA＜WBB . 电流通过A，B所做的功是WA＞WBC . 电流通过A，B所做的功是WA=WBD . 无法比较电流通过A，B时做功的大小8. （2分） (2018九上·扬州期末) 如图所示的做法符合安全用电原则的是（）A . 雷雨天站在大树下避雨B . 用手指碰触插座的插孔C . 用湿抹布擦发光的灯泡D . 将冰箱的金属外壳接地9. （2分）下列说法中正确的是（）A . 温度一定时，横截面积越大，导体的电阻越小B . 正电荷移动的方向为电流方向C . 家庭电路中电流过大的原因一定是因为短路D . 地磁的北极在地理的南极附近10. （2分）(2017·临河模拟) 如图是有关电与磁实验的装置图，其中应用与所对应的原理图错误的一组是（）A .B .C .D .二、填空题 (共7题；共27分)11. （4分）(2018·扬州模拟) 用水冷却鸡蛋，鸡蛋的温度降低，内能________（选填“增大”、“减小”或“不变”），这是通过________改变了鸡蛋的内能。

广东省深圳市九年级上学期物理期末质量检测试卷姓名:________ 班级:________ 成绩:________一、填空题：(每空1分，共25分) (共19题；共42分)1. （2分）(2019·齐河模拟) 大多数汽车防冻冷却液是以水和乙二醇为原料混合而成的，其中主要成份是水，这是利用了水的________的特点。

配制防冻冷却液时将乙二醇加入水中，二者混合后实际的总体积小于混合前水和乙二醇的总体积，这说明分子是运动的，同时也说明________。

2. （2分） (2019九上·重庆期中) 有A、B两个不带电的验电器，现将一根与毛皮摩擦过的橡胶棒与验电器A接触后，发现验电器A上的金属箔张开，然后另取一带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间，金属杆中自由电子的移动方向________，金属杆中的瞬间电流是________。

（两空均选填：“A到B”或“B 到A”）3. （2分） (2018九上·武城开学考) 校门口新搬来了一个烤臭豆腐的小摊，同学们远远地就能闻到臭豆腐的味道，这属于________现象。

臭豆腐经烧烤后，温度升高，分子无规则运动________。

温馨提示：请注意食品卫生！4. （2分） (2015九上·全南期中) 在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为________Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是________ A．5. （2分）(2018·徐汇模拟) 电学实验中，电流表应________在电路中，电压表应________在电路中（均选填“串联”或“并联”）．图所示装置可做“探究________与哪些因素有关”的实验。

6. （2分） (2018九上·广州月考) 如图所示的电路中,若只需要灯L1亮,则需要闭合开关________;要使灯L1、L2 串联,则应只闭合开关________;要使灯L1、L2并联,则应只闭合开关________．7. （2分） (2017九上·南山期中) 对人体安全电压为________,我们家中的电视机正常工作的电压是________,它与家中其它用电器是________连接的(选填并联或串联)8. （2分）(2017·枣阳模拟) 如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为________Ω；当开关断开时，该电阻的阻值为________Ω．9. （1分） (2019九上·抚顺月考) 近几年，吉安的街道发生了巨大的变化，道路变宽了、变绿了，繁忙的交通路口安装了很多交通灯，如图，为某一路口的红灯黄灯绿灯设施，三只灯均标有“220V 100W”，这三只灯是________联的，这套设备工作24小时耗电________度。
