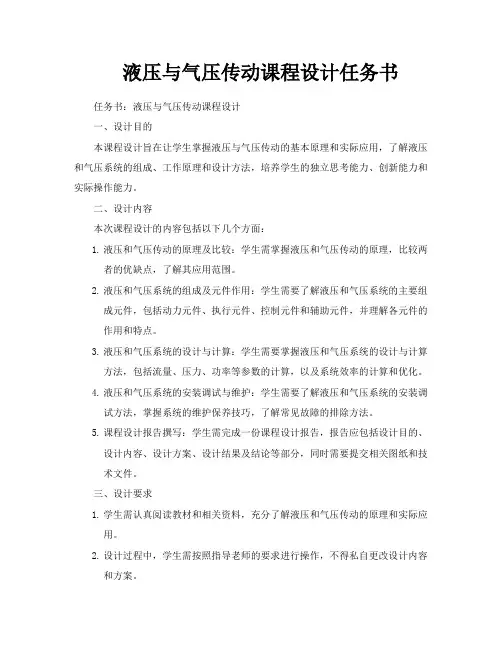

液压与气压传动课程设计说明书液压与气压传动课程设计说明书一、课程设计目的：本课程设计旨在培养学生对液压与气压传动原理的理解和应用能力，通过实践操作和设计，使学生能够独立完成液压与气压传动系统的设计和优化，提高学生的工程实践能力和综合素质。
二、课程设计内容：1. 液压与气压传动系统的基本原理和工作原理；2. 液压系统的设计方法和步骤；3. 气压系统的设计方法和步骤；4. 液压与气压传动系统的组成和结构设计；5. 液压与气压传动系统的参数优化和调试；6. 液压与气压传动系统的故障分析和排除。
三、课程设计要求：1. 学生需要独立完成一个液压传动系统和一个气压传动系统的设计和优化；2. 设计过程中需要合理选择和搭配液压和气压元件，并进行参数计算和模拟仿真；3. 设计结果需要满足给定的工作要求和性能指标，并经过实践验证和调试；4. 设计过程中需要考虑系统的安全性、可靠性和经济性。
四、课程设计步骤：1. 确定液压传动系统和气压传动系统的工作要求和性能指标；2. 研究液压传动系统和气压传动系统的工作原理和结构组成；3. 选择和搭配液压和气压元件，并进行参数计算和模拟仿真；4. 设计液压传动系统和气压传动系统的结构和布置；5. 进行液压传动系统和气压传动系统的组装和调试；6. 验证设计结果和性能指标，并进行优化和改进；7. 撰写课程设计报告，总结设计过程和结果。
五、课程设计评分标准：1. 设计过程的完整性和合理性（30%）；2. 设计结果的准确性和满足性能指标（30%）；3. 实践操作和调试的技能和效果（20%）；4. 课程设计报告的撰写和总结能力（20%）。
六、参考资料：1. 《液压与气压传动技术手册》；2. 《液压与气压传动系统设计与仿真实例》；3. 《液压与气压传动系统设计与应用》；4. 《液压与气压传动系统故障分析与排除》。
以上是液压与气压传动课程设计的说明书，希望能对你有所帮助。
液压与气压传动教案第一章：液压与气压传动概述1.1 教学目标了解液压与气压传动的基本概念掌握液压与气压传动系统的应用领域理解液压与气压传动的工作原理1.2 教学内容液压与气压传动的定义液压与气压传动系统的应用领域液压与气压传动的工作原理1.3 教学方法讲授法：讲解液压与气压传动的基本概念和原理案例分析法：分析实际应用案例，让学生更好地理解液压与气压传动系统的应用1.4 教学评估课堂问答：检查学生对液压与气压传动基本概念的理解小组讨论：让学生通过讨论加深对液压与气压传动系统的应用领域的理解第二章：液压系统的基本元件2.1 教学目标了解液压系统的基本元件及其功能掌握液压系统的组成部分理解液压系统的工作原理2.2 教学内容液压泵的概念与分类液压缸的概念与分类液压控制阀的概念与分类2.3 教学方法讲授法：讲解液压系统的基本元件及其功能互动教学法：引导学生参与课堂讨论，加深对液压系统组成部分的理解2.4 教学评估课堂问答：检查学生对液压系统基本元件的理解小组讨论：让学生通过讨论加深对液压系统组成部分的认识第三章：液压系统的设计与计算3.1 教学目标掌握液压系统的设计原则和方法学会液压系统的计算方法能够应用液压系统的设计与计算解决实际问题3.2 教学内容液压系统的设计原则和方法液压系统的计算方法液压系统设计实例3.3 教学方法讲授法：讲解液压系统的设计原则和方法案例分析法：分析实际液压系统设计实例，让学生更好地理解液压系统的设计与计算方法3.4 教学评估课堂问答：检查学生对液压系统设计原则和方法的理解小组讨论：让学生通过讨论加深对液压系统设计与计算的应用能力第四章：气压传动系统的基本元件4.1 教学目标了解气压传动系统的基本元件及其功能掌握气压传动系统的组成部分理解气压传动系统的工作原理4.2 教学内容气压泵的概念与分类气压缸的概念与分类气压控制阀的概念与分类4.3 教学方法讲授法：讲解气压传动系统的基本元件及其功能互动教学法：引导学生参与课堂讨论，加深对气压传动系统组成部分的理解4.4 教学评估课堂问答：检查学生对气压传动系统基本元件的理解小组讨论：让学生通过讨论加深对气压传动系统组成部分的认识第五章：气压传动系统的应用5.1 教学目标了解气压传动系统的应用领域掌握气压传动系统在实际工程中的应用能够应用气压传动系统的知识解决实际问题5.2 教学内容气压传动系统的应用领域气压传动系统在实际工程中的应用案例5.3 教学方法讲授法：讲解气压传动系统的应用领域和实际工程中的应用案例案例分析法：分析实际应用案例，让学生更好地理解气压传动系统的应用5.4 教学评估课堂问答：检查学生对气压传动系统应用领域的理解小组讨论：让学生通过讨论加深对气压传动系统在实际工程中应用的认识第六章：液压系统的故障诊断与维护6.1 教学目标学习液压系统常见故障的诊断方法理解液压系统故障诊断的基本原则掌握液压系统的维护保养知识6.2 教学内容液压系统故障诊断的方法与步骤液压系统故障诊断的基本原则液压系统的维护保养措施6.3 教学方法讲授法：讲解液压系统故障诊断的方法与步骤案例分析法：分析典型液压系统故障案例，提高学生的故障诊断能力实践教学法：让学生在实验室进行液压系统的维护保养操作6.4 教学评估课堂问答：检查学生对液压系统故障诊断方法的理解故障诊断练习：让学生通过实际操作练习液压系统故障诊断第七章：气压传动系统的故障诊断与维护7.1 教学目标学习气压传动系统常见故障的诊断方法理解气压传动系统故障诊断的基本原则掌握气压传动系统的维护保养知识7.2 教学内容气压传动系统故障诊断的方法与步骤气压传动系统故障诊断的基本原则气压传动系统的维护保养措施7.3 教学方法讲授法：讲解气压传动系统故障诊断的方法与步骤案例分析法：分析典型气压传动系统故障案例，提高学生的故障诊断能力实践教学法：让学生在实验室进行气压传动系统的维护保养操作7.4 教学评估课堂问答：检查学生对气压传动系统故障诊断方法的理解故障诊断练习：让学生通过实际操作练习气压传动系统故障诊断第八章：液压与气压传动的应用案例分析8.1 教学目标了解液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性学会分析液压与气压传动系统的设计与实施方法8.2 教学内容液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性液压与气压传动系统的设计与实施方法8.3 教学方法讲授法：讲解液压与气压传动在工程实际中的应用案例案例分析法：分析液压与气压传动系统在实际工作中的优势与局限性小组讨论法：让学生分组讨论液压与气压传动系统的设计与实施方法8.4 教学评估课堂问答：检查学生对液压与气压传动应用案例的理解小组报告：评估学生在小组讨论中的表现和对设计与实施方法的理解第九章：液压与气压传动的节能与环保9.1 教学目标了解液压与气压传动系统中能量损失的原因学习液压与气压传动系统的节能技术理解液压与气压传动系统对环境的影响及环保要求9.2 教学内容液压与气压传动系统中能量损失的原因及减少能量损失的方法液压与气压传动系统的节能技术液压与气压传动系统对环境的影响及环保要求9.3 教学方法讲授法：讲解液压与气压传动系统中能量损失的原因及节能技术互动教学法：引导学生讨论液压与气压传动系统的环保问题实践教学法：让学生在实验室实践节能与环保的相关技术9.4 教学评估课堂问答：检查学生对液压与气压传动节能与环保知识的理解实践报告：评估学生在实践活动中对节能与环保技术的应用能力第十章：液压与气压传动的现代发展趋势10.1 教学目标了解液压与气压传动技术的最新发展趋势学习现代液压与气压传动系统的创新应用理解液压与气压传动技术在未来的发展方向10.2 教学内容液压与气压传动技术的最新发展趋势现代液压与气压传动系统的创新应用液压与气压传动技术在未来的发展方向10.3 教学方法讲授法：讲解液压与气压传动技术的最新发展趋势案例分析法：分析现代液压与气压传动系统的创新应用案例小组讨论法：让学生分组讨论液压与气压传动技术的未来发展方向10.4 教学评估课堂问答：检查学生对液压与气压传动技术最新发展趋势的理解小组报告：评估学生在小组讨论重点和难点解析1. 液压与气压传动的基本概念和原理：重点关注液压与气压传动的工作原理，以及液压与气压传动系统的应用领域。
液压与气压传动课教案（非常好）第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理讲解液压与气压传动系统的组成1.3 液压与气压传动的分类区分液压传动和气压传动的区别讲解液压与气压传动在不同领域的应用第二章：液压元件2.1 液压泵介绍液压泵的类型和作用讲解液压泵的工作原理和性能参数2.2 液压缸讲解液压缸的类型和结构分析液压缸的工作原理和性能参数2.3 液压控制阀介绍液压控制阀的类型和作用讲解液压控制阀的工作原理和性能参数第三章：液压系统设计3.1 液压系统的设计原则讲解液压系统设计的基本原则分析液压系统设计的要求和流程3.2 液压系统的元件选择讲解液压泵、液压缸和液压控制阀的选择方法分析液压油的选择和液压系统的压力损失计算3.3 液压系统的管道设计讲解液压管道的设计原则和注意事项分析液压管道的布置和流量计算第四章：气压传动系统4.1 气压传动概述讲解气压传动的概念和特点分析气压传动的应用范围4.2 气压元件介绍气压泵、气压缸和气压控制阀的类型和作用讲解气压元件的工作原理和性能参数4.3 气压系统设计讲解气压系统的设计原则和流程分析气压系统的元件选择和管道设计第五章：液压与气压传动的应用案例5.1 液压传动的应用案例讲解液压传动的典型应用案例分析液压系统在工程机械、航空航天等领域的应用5.2 气压传动的应用案例讲解气压传动的典型应用案例分析气压系统在汽车、工业自动化等领域的应用第六章：液压与气压传动的应用案例分析6.1 液压传动的工程应用案例分析分析液压系统在建筑机械、农业机械中的应用案例讨论液压系统在这些领域中的优势和挑战6.2 气压传动的工业应用案例分析分析气压系统在自动化生产线、汽车行业的应用案例讨论气压系统在这些领域中的优势和限制第七章：液压与气压传动的系统性能评估7.1 液压系统的性能指标介绍液压系统的压力、流量、效率等性能指标讲解如何通过这些指标评估液压系统的性能7.2 气压系统的性能指标介绍气压系统的压力、流量、效率等性能指标讲解如何通过这些指标评估气压系统的性能7.3 系统性能的优化方法讲解液压与气压系统性能优化的方法和技术分析如何提高系统的效率和稳定性第八章：液压与气压传动的故障诊断与维护8.1 液压系统的故障诊断介绍液压系统故障诊断的方法和步骤讲解如何识别和解决液压系统的常见故障8.2 气压系统的故障诊断介绍气压系统故障诊断的方法和步骤讲解如何识别和解决气压系统的常见故障8.3 系统的维护与管理讲解液压与气压系统的维护保养方法分析如何制定系统的维护计划和管理措施第九章：液压与气压传动的现代技术发展9.1 液压系统的新型技术讲解液压系统中的新技术发展，如比例控制、变量泵技术等分析这些新技术在实际应用中的优势和限制9.2 气压系统的创新技术讲解气压系统中的创新技术，如变频控制、气动执行器等分析这些新技术在实际应用中的优势和限制9.3 液压与气压传动技术的未来趋势探讨液压与气压传动技术的发展趋势分析未来技术可能面临的挑战和机遇第十章：液压与气压传动实验与实训10.1 液压与气压传动实验内容设计设计液压与气压传动实验的流程和步骤讲解实验中需要用到的仪器和设备10.2 液压与气压传动实训指导讲解实训的目的和意义分析实训中可能遇到的问题和解决方法重点和难点解析1. 液压与气压传动的概念和特点是本课程的基础知识，需要重点关注。
液压气压传动课程设计一、课程目标知识目标：1. 学生能理解液压气压传动的基本原理，掌握流体力学和气压学的基本概念；2. 学生能描述液压气压传动系统的组成部分及其功能，了解不同类型的液压泵、液压缸和气压元件；3. 学生能解释液压气压传动系统在实际工程中的应用，并分析其工作过程。
技能目标：1. 学生能运用液压气压传动知识，设计简单的传动系统，解决实际问题；2. 学生通过实验和实践，掌握液压气压传动系统的操作方法和维护技巧；3. 学生能运用图表、数据和文字，对液压气压传动系统进行性能分析和故障诊断。
情感态度价值观目标：1. 学生培养对液压气压传动技术的兴趣，激发探究精神和创新意识；2. 学生在学习过程中，增强团队合作意识，提高沟通与协作能力；3. 学生了解液压气压传动技术在工业发展和国防建设中的重要性，树立正确的价值观和责任感。
课程性质：本课程为专业技术课程，以理论教学和实践操作相结合，注重培养学生的实际应用能力和创新能力。
学生特点：学生为高中二年级学生，已具备一定的物理基础和动手能力，对新技术和新知识具有较强的求知欲。
教学要求：教师应结合课本内容，注重理论与实践相结合，激发学生兴趣，引导学生主动探究，提高学生的实际操作能力和分析解决问题的能力。
通过课程目标分解，实现教学设计和评估的有机结合，确保学生达到预期学习成果。
二、教学内容1. 理论教学：a. 液压气压传动基本原理：流体力学基础、气压学基础；b. 液压气压传动系统组成：液压泵、液压缸、气压元件、控制阀等；c. 液压气压传动系统在实际工程中的应用案例分析；d. 液压气压传动系统性能分析及故障诊断。
2. 实践教学：a. 液压气压传动实验：认识液压泵、液压缸等元件，观察并记录实验数据；b. 液压气压传动系统操作与维护：实际操作训练，掌握基本操作方法和维护技巧；c. 液压气压传动系统设计：结合实际案例，进行简单系统设计；d. 液压气压传动系统性能测试：测试并分析系统性能，进行故障诊断。
液压与气压传动的课程设计
液压与气压传动的课程设计可以包括以下内容：
1. 课程设计的目标：通过该课程设计，学生将了解液压与气压传动的原理、构造和应用，掌握其基本原理和常见的传动元件的设计与选择方法。
2. 实践活动一：液压传动实验
- 设计一个液压传动系统，包括液压泵、液压缸和控制阀等
元件。
- 进行液压传动系统的搭建和安装。
- 进行液压传动系统的调试和测试，观察液压缸的运动情况。
3. 实践活动二：气压传动实验
- 设计一个气压传动系统，包括空气压缩机、气缸和控制阀
等元件。
- 进行气压传动系统的搭建和安装。
- 进行气压传动系统的调试和测试，观察气缸的运动情况。
4. 实践活动三：液压与气压传动的比较实验
- 设计一个实验，比较液压传动系统和气压传动系统的特点
和性能。
- 进行液压传动系统和气压传动系统的实际应用比较，如在
工程机械中的应用比较。
5. 设计报告
- 学生编写课程设计报告，包括实验的目的、设计过程、实
验结果和分析等内容。
- 学生可以在报告中提出自己对液压与气压传动系统的改进意见和建议。
液压与气压传动课程设计班级机设 0821姓名黄俊小组其它成员纪堃、韩点点、胡俊、田严华目录题目部分 (1)设计、计算部分一、负载分析 (2)二、液压系统方案设计 (3)三、液压系统的参数计算 (5)（一）液压缸参数计算 (5)（二）液压泵参数计算 (8)四、液压元件的选择 (10)五、验算液压系统性能 (11)（一）压力损失的验算及泵压力的调整 (11)（二）液压系统的发热和温升验算 (14)（附）六、液压阀块的设计（一）液压阀块的三维效果图 (15)（二）液压阀块的二维效果图 (17)液压与气压传动课程设计某卧式单面多空钻孔机床液压系统的设计计算题目部分一、设计课题设计一台卧式单面多轴钻孔机床的液压传动系统，有三个液压缸，分别完成钻削（快进、工进、快退）、夹紧工件（夹紧、松开）、工件定位（定位、拔销）。
其工作循环为：定位→夹紧→快进→工进→快退→拔销松开，如图1所示。
二、原始数据1、主轴数及孔径：主轴6根，孔径Φ14mm；2、总轴向切削阻力：12400N；3、运动部件重量：9800N；4、快进、快退速度：5 mmin；5、工进速度：0.04~0.1mmin；6、行程长度：320mm ；7、导轨形式及摩擦系数：平导轨，f 静=0.2，f 动=0.1； 8、夹紧、减速时间：大于0.2秒； 9、夹紧力：5000~6000N ； 10、夹紧时间：1~2秒；11、夹紧液压缸行程长度：16mm ； 12、快进行程230mm 。
三、系统设计要求1、夹紧后在工作中如突然停电时，要保证安全可靠，当主油路压力瞬时下降时，夹紧缸保持夹紧力；2、快进转工进时要平稳可靠；3、钻削时速度平稳，不受外载干扰，孔钻透时不气冲。
设计、计算部分一、负载分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。
在此，我们主要讨论工作液压缸的负载情况。
因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：切削力，导轨摩擦力和惯性力。
液压与气压传动课程设计一、引言液压与气压传动是机械传动中常用的两种传动方式，通过液体或气体介质的压力传递力量和能量。
本课程设计旨在深入了解液压与气压传动的原理和应用，提升学生对该领域的理论和实践能力。
二、课程设计目标本课程设计的目标是让学生掌握液压与气压传动的基本原理和工作方式，了解其在工程领域中的应用，并能够运用所学知识解决实际问题。
具体目标如下：1. 理解液压与气压传动的基本概念和原理；2. 掌握液压与气压系统的工作特点和工作原理；3. 学习液压与气压元件的结构和功能，能够进行系统的选型和设计；4. 能够分析和解决液压与气压传动系统中的常见问题；5. 了解液压与气压传动在工程领域中的典型应用，并能够进行系统设计和优化。
三、课程设计内容本课程设计主要包括以下几个方面的内容：1. 液压与气压传动的基本概念和原理介绍；2. 液压与气压传动系统的工作特点和工作原理；3. 液压与气压元件的结构和功能；4. 液压与气压传动系统设计与优化；5. 液压与气压传动在工程领域中的典型应用。
四、课程设计教学方法本课程设计采用多种教学方法，包括理论授课、实验教学和工程案例分析等。
具体教学方法如下：1. 理论授课：通过教师讲解、课件演示等方式，向学生传授液压与气压传动的基本概念和原理；2. 实验教学：通过实验操作，让学生亲自操纵液压与气压传动系统，了解其工作特点和工作原理；3. 工程案例分析：通过分析实际工程案例，让学生应用所学知识解决实际问题，培养实践能力。
五、课程设计评估方法本课程设计的评估方法主要包括考试、实验报告和实际案例分析等。
具体评估方法如下：1. 考试：通过理论知识的考试，检验学生对液压与气压传动的理解程度；2. 实验报告：要求学生根据实验操作结果，撰写实验报告，评估学生对实验内容的掌握程度；3. 实际案例分析：要求学生分析实际工程案例，提出解决方案，评估学生综合运用所学知识的能力。
六、课程设计参考书目为了帮助学生更好地学习本课程设计内容，建议学生参考以下书目：1. 《液压与气压传动原理与应用》；2. 《液压与气压传动系统设计与优化》；3. 《液压与气压传动工程案例分析》。
液压与气压传动课程设计一、引言液压与气压传动作为现代工程领域中的重要传动方式，在机械、汽车、航天等领域具有广泛的应用。
本文将从液压与气压传动的工作原理、应用范围和设计要点等方面进行探讨，并提出一个液压与气压传动的课程设计案例。
二、液压传动的工作原理和应用范围液压传动是利用液体的压力传递动力和控制信号的一种传动方式。
其基本原理是利用液体在密闭的管路中传递压力，通过液压元件（液压泵、液压阀、液压缸等）实现机械的运动。
液压传动具有以下特点：1. 承载能力强：液压传动可以通过增加液压元件的数量和尺寸来提高承载能力，适用于大功率和大负载的传动系统。
2. 动作平稳：液压传动通过液体的均匀流动实现动作平稳，减小了传动系统的振动和噪音。
3. 可靠性高：液压传动系统的元件少、连接简单，具有较高的可靠性和稳定性。
4. 可实现远距离传动：液压传动可以通过增加液压泵的压力来实现远距离的传动，适用于需要远距离传递动力的场合。
液压传动在机床、工程机械、冶金设备等领域有广泛的应用，如液压机、液压切割机、液压挖掘机等。
三、气压传动的工作原理和应用范围气压传动是利用气体的压缩和膨胀实现动力传递和控制的一种传动方式。
其基本原理是通过压缩机将气体压缩为高压气体，然后通过气缸或气动执行元件实现机械的运动。
气压传动具有以下特点：1. 压力范围广：气压传动可以实现较高的工作压力，一般可达到10MPa以上，适用于需要较大工作压力的场合。
2. 反应速度快：气压传动的工作介质是气体，其压缩和膨胀的速度比液体快，因此气压传动的反应速度更快。
3. 安全性高：气压传动的工作介质是气体，不易泄漏，因此具有较高的安全性。
4. 环保节能：气体是可再生资源，气压传动具有较低的能耗和较小的环境污染。
气压传动在自动化生产线、工件夹持、物料搬运等领域有广泛的应用，如气动机械手、气动钳工装等。
四、液压与气压传动课程设计案例本文提出一个液压与气压传动的课程设计案例，旨在帮助学生更好地理解和掌握液压与气压传动的原理和应用。
液压与气压传动课教案第一章：液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理通过示意图展示液压与气压传动的工作过程第二章：液压元件2.1 液压泵讲解液压泵的分类和工作原理分析各种液压泵的特点和应用范围2.2 液压缸介绍液压缸的分类和工作原理讲解液压缸的结构和性能要求第三章：液压系统的设计与维护3.1 液压系统的设计原则分析液压系统设计的基本原则讲解液压系统设计的方法和步骤3.2 液压系统的维护与管理介绍液压系统的维护内容和注意事项分析液压系统故障的原因和排除方法第四章：气压传动基础4.1 气压传动的概念和工作原理讲解气压传动的特点和应用范围通过示意图展示气压传动的工作过程4.2 气压元件介绍气压泵、气缸等气压元件的结构和工作原理分析各种气压元件的特点和应用范围第五章：气压系统的应用实例5.1 气压控制系统讲解气压控制系统的组成和工作原理分析气压控制系统的应用实例5.2 气压动力系统介绍气压动力系统的组成和工作原理讲解气压动力系统的应用实例第六章：液压系统的应用实例6.1 液压机械控制系统讲解液压机械控制系统的组成和工作原理分析液压机械控制系统的应用实例6.2 液压伺服系统介绍液压伺服系统的组成和工作原理讲解液压伺服系统的应用实例第七章：气压传动系统的设计与维护7.1 气压系统的设计原则分析气压系统设计的基本原则讲解气压系统设计的方法和步骤7.2 气压系统的维护与管理介绍气压系统的维护内容和注意事项分析气压系统故障的原因和排除方法第八章：液压与气压传动的节能与环保8.1 液压与气压传动的节能技术讲解液压与气压传动节能的技术和方法分析节能技术在液压与气压传动中的应用实例8.2 液压与气压传动的环保问题介绍液压与气压传动对环境的影响讲解液压与气压传动环保问题的解决方法第九章：液压与气压传动的技术发展9.1 新型液压与气压传动技术讲解新型液压与气压传动技术的研究和发展分析新型技术在液压与气压传动中的应用实例9.2 液压与气压传动技术的未来发展趋势介绍液压与气压传动技术的未来发展趋势分析未来技术对液压与气压传动行业的影响第十章：实验与实训10.1 液压与气压传动实验安排液压与气压传动的基本实验项目，如液压泵性能实验、液压缸动作实验等讲解实验目的、实验设备和实验步骤10.2 液压与气压传动实训安排液压与气压传动的实训项目，如液压控制系统安装与调试、气压系统设计等讲解实训目的、实训设备和实训步骤第十一章：液压与气压传动的仿真与优化11.1 液压与气压传动仿真技术介绍液压与气压传动仿真技术的基本概念和作用讲解仿真软件的选择和使用方法11.2 液压与气压传动系统的优化分析液压与气压传动系统优化的目的和方法介绍常见的液压与气压传动系统优化技术第十二章：液压与气压传动的故障诊断与维修12.1 液压与气压传动故障诊断技术讲解液压与气压传动故障诊断的方法和流程分析常见故障的原因和解决方法12.2 液压与气压传动设备的维修与保养介绍液压与气压传动设备维修保养的基本知识讲解维修保养的注意事项和常规操作第十三章：案例分析与讨论13.1 液压与气压传动案例分析提供液压与气压传动领域的实际案例，进行分析和讨论引导学生从案例中学习液压与气压传动的设计与应用经验13.2 液压与气压传动技术讨论组织学生对液压与气压传动技术的发展进行讨论引导学生关注液压与气压传动技术的创新与应用第十四章：课程设计与实践14.1 液压与气压传动课程设计安排学生进行液压与气压传动系统的课程设计指导学生完成设计任务，包括系统选型、参数计算、图纸绘制等14.2 液压与气压传动实践项目安排学生参与液压与气压传动实践项目指导学生将理论知识应用于实践，提高实际操作能力第十五章：总结与展望15.1 课程总结回顾整个液压与气压传动课程的主要内容和知识点强调重点和难点，帮助学生巩固所学知识15.2 液压与气压传动技术展望展望液压与气压传动技术的未来发展趋势激发学生对液压与气压传动技术的兴趣和热情重点和难点解析。
液压与气压传动课程设计说明书专业：机械设计制造及其自动化班级： 13机二学号： ******** *名：***指导教师：***常州工学院机械与车辆工程学院2016年1月8日前言液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大范围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。
液压传动的基本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。
而所有的基本回路的作用就是控制液压介质的压力和流量，因此液压基本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。
所以基本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。
液压传动与机械传动，电气传动为当代三大传动形式，是现代发展起来的一门新技术。
《液压与气压传动》课是工科机械类专业的重点课程之一。
既有理论知识学习，又有实际技能训练。
为此，在教学中安排一至二周的课程设计。
该课程设计的目的是：1、综合运用液压传动及其它先修课程的理论知识和生产实际知识，进行液压传动设计实践，从而使这些知识得到进一步的巩固，加深和发展。
2、熟悉和掌握拟定液压传动系统图，液压缸结构设计，液压元件选择以及液压系统的计算的方法。
3、通过课程设计，提高设计、计算、绘图的基本技能，熟悉设计资料和技术手册，培养独立分析问题和解决问题的能力，为今后毕业设计及设计工作打下必要的基础。
目录一任务书 (5)二液压系统设计步骤 (6)1 液压系统的工况分析 (6)2 拟定液压系统原理图 (8)3 液压系统的计算和选择液压元件 (14)3.1 液压缸主要参数的计算 (14)3.2 液压泵的流量、压力的计算和选择泵的规 (17)3.3 液压阀的选择 (19)3.4 确定管道尺寸 (20)3.5 液压油箱容积的确定 (21)4 液压系统验算及技术文件的编制 (22)4.1 压力损失验算和压力阀的调整压力 (22)4.2 系统温升的验算 (25)5 绘制工作图，编制技术文件 (27)三设计体会 (28)四参考文献30任务书设计课题：设计一台专用铣床液压系统。
要求实现“夹紧————快进————工进————快退————原位停止————松开”的自动工作循环。
夹紧力为3500N，工作缸的最大有效行程为400mm 、工作行程为200mm、工作台自重3000N，工件及液压夹具最大重量为1000N，采用平导轨和V形导轨，水平切削力11000N，垂直切削力2000N，快速4m/min，进给速度为40~1000mm/min。
备注：夹紧行程20mm，时间为1s，进回油管长各为1m。
1、工况分析首先根据已知条件，绘制运动部件的速度循环图，如图1-1所示。
然后计算各阶段的外负载并绘制负载图。
液压缸所受外负载F 包括三种类型，即：a f w F F F F ++=式中，w F —工作负载，对于金属切削机床来说，即为活塞运动方向的切削力，在本例中w F 为11000Na F —运动部件速度变化时的惯性负载f F —导轨摩擦阻力负载，启动时为静摩擦阻力，启动后为动摩擦阻力，对于平导轨f F 可由下式求得：)(Rn f F G f F +=G —运动部件重力，G =3000+1000=4000N ；Rn F —垂直于导轨的工作负载，Rn F =1000N;f —导轨摩擦系数，在这里取静摩擦系数为0.2，动摩擦系数为0.1.则求得：fs F =0.2×5000=1000Nfa F =0.1×5000=500N上式中fs F 为静摩擦阻力，fa F 为动摩擦阻力。
a GVF ma g t ∆==⋅∆式中 g —重力加速度；△t —启动加速或减速制动的时间。
机床中进给运动时一般取△t=0.01～0.5秒；△V —△t 时间内的速度变化量；题中 a F = 5446005.048.94000=⨯⨯根据上述各式计算出各工作阶段的负载，列出各工作阶段所受的外负载（见图1-1）,并画出（如图1-2）所示的负载循环图。
图1-1 速度循环图图1-2 负载循环图表1-1 工作循环各阶段的外负载2拟定液压系统原理图确定液压系统方案、拟定液压系统图，是设计液压系统关键性的一步。
系统方案，首先应满足工况提出的工作要求（运动和动力）和性能要求。
其次，拟定系统图时，还应力求效率高、发热少、简单、可靠、寿合长、造价低。
2.1 确定系统方案1．确定系统方案通过分析负载循环图，可初步确定最大负载点，并根据工况特点和性能要求，用类比法选用执行元件工作压力。
有时主机的工况难以类比时，可按负载的大小选取。
在选用液压泵时，应注意所选用液压泵的类型和额定压力。
由于管路有压力损失，因此液压泵的工作压力应比执行元件的工作压力高。
液压泵的额定压力应比其工作压力高25～60%，使泵具有压力储备。
压力低的系统，储备量宜取大些，反之则取小些。
初选的执行元件工作压力作为计算执行元件尺寸时的参考压力。
然后，在验算系统压力时，确定液压泵的实际工作压力。
（1）确定供油方式考虑到该机床在工作进给时负载较大，速度较低。
而在快进，快退时负载较小，速度较高。
从节省能量，减小发热考虑，泵源系统宜选用双泵供油或变量供油。
现采用带压力反馈的限压式变量叶片泵。
（2）调速方法的选择在中小型专用机床的液压系统中，进给速度的控制一般采用节流阀或调速阀。
根据铣削类专用机床工作时对低速性能和速度负载特性都有一定要求的特点，决定采用限压式变量泵和调速阀组成的容积节流调速。
这种调速回路具有效率高，发热小和速度刚性好的特点，并且调速回路装在回油路上，具有承受负切削力的能力。
（3）速度换接方式的选择本系统采用电磁阀的快慢速换接回路，它的特点是结构简单、调节行程比较方便，阀的安装也较容易，但速度换接的平稳性较差。
若要提高系统的换接平稳性，则可改用行程阀切换的速度换速回路。
(4)夹紧回路的选择用二位四通电磁阀来控制夹紧，松开换向动作时，为了避免工作时突然失电而松开，应采用失电夹紧方式，考虑到夹紧时间可调节和当进油路压力瞬时下降时仍能保持夹紧力，所以接入节流阀调速和单向阀保压。
在该回路中还装有减压阀，用来调节夹紧力的大小和保持夹紧力的稳定。
（5）确定液流流向控制方式根据系统中工作循环、动作变换性能和自动化程度的要求，按书本方向控制回路一节中选择结构形式、换向位数、通路数、中间滑阀机能和操作方式。
（6）确定顺序动作控制的方式对操作不频繁，动作顺序随机的，如工程、建筑、起重运输等作业，常采用手动多路换向阀控制。
如果操纵力较大，可用手动伺服控制。
行程和速度经常变化时，采用伺服系统。
对一般功率不大，换向平稳性要求较低，动作顺序较严格而变化不多的工况下，常采用以下三种控制方式：A 行程控制。
靠运动部件移动到预定位置（行程）时，发出控制信号，使液压元件动作，实现执行元件速度方向的变化。
B 压力控制。
利用油路本身压力的变化控制阀门启闭，实现各工作部件依次顺序动作。
如利用压力变化的顺序实现多缸顺序动作、快进给工进、低压转增压，或到达一定力后实现系统卸荷、互锁、安全防护等动作。
为了防止压力波引起压力控制元件误动作，调整压力应比所需动作的压力高0.5～0.7 MPa。
C 时间控制。
在动作转换中需要间隔一定时间时，常采用电气时间继电器或延时阀的转换，控制时间的间隔。
如液压机、压铸机、塑料注射机中保压或冷却一定时间后，实现动作的转换。
有时，为了主机的某一动作更为可靠（如机床，为了定位和夹紧可靠，要求定位行程开关发信，而且夹紧后压力继电器也发信，才允许转换动作），可采用行程和压力联合控制的方式。
此外，还可采用其它物理量的变化实现动作的转换。
如压铸机中、加热到规定温度后，通过温度传感器发信，转换下一个顺序动作。
有的通过电磁感应、光电感应等发信，转换下一个顺序动作。
2.2 拟定液压系统原理图确定液压系统方案后，可选择和设计液压基本回路，并配置辅助性回路或元件（如滤油器及其回路、压力表及其测压点布置、控制油路或润滑油路等），即可组成液压系统图。
在拟定液压系统图时，应考虑如下几点：(1)避免回路之间相互干扰同一泵源驱动多个执行元件要求同时动作时，由于负载不同会使执行元件先后动作，或者保压油路上，由于其它执行元件的负载变化，使油路压力下降。
上述引起速度或压力干扰的现象必须加以解决。
对速度的同步精度要求不高的场合，可在各进油路上串接节流阀；速度同步稍有要求时用调速阀。
对同步精度有较高要求时，用流量比例阀或分流-集流阀。
出现压力干扰，可采用蓄能器与单向阀，使与其它动作的油路隔开。
如果时间短，可选用泄漏量较小的换向阀，并用单向阀隔断。
对于某一执行元件必须保持一定压力，然后允许其它执行元件动作的回路，可采用顺序阀，使工作台回转时不会落下。
对于两个以上需快进与工进的执行元件，为了防止快进对工进的干扰，可采用在高压小流量泵与各换向阀之间都串接一个调速阀，在低压大流量泵与各换向阀之间都串接一个单向阀，因此当一个或几个执行元件快进时，其余执行元件可继续工进。
也可采用快进与工进由低压大流量泵与高压小流量泵分别供油。
(2)防止液压冲击液压系统中由于工作部件运动速度变换、工作负载突变，常会产生液压冲击，影响系统的正常工作，故必须采取预防措施，其办法见表1-3。
表1-3(3)力求控制油路可靠除高压大流量系统采用单独低压油泵供控制油路外，一般在主油路上直接引出控制油路。
此时，引出的控制油应满足液动阀的最低控制压力。
当油泵卸荷时，为保证液动阀能换向，在回油路上安装背压阀，或在进油路上安装顺序阀。
但应注意，高压系统中，采用高压顺序阀，当高压下开启时间较长时，由于弹簧疲劳、滑阀“卡紧”而不能复位，易产生误动作。
同样，电液换向阀由于控制压力较高，在停留时间较长时，也存在不能复位的问题。
因此采用面序阀维持开启压力，引出的控制油，经减压阀和安全阀限压后，获得较稳定的低压控制油源。
但在高压下工作的可靠性比单独低压泵供油要差些。
(4)力求系统简单在组合基本回路时，力求元件少。
如当二个油缸不同时工作而工作速度相同时，可采用公用阀的回路，即在回油路上并联节流阀下二位二通阀。
应尽量选用标准元件，品种规格要少。
只在不得已时，才自行设计元件。
在连接油管时，尽量要短，接头数量要少。
经修改、整理后的液压系统图如图1-4所示：3、液压系统的计算和选择液压元件（1）液压缸主要尺寸的确定工作压力p的确定通过负载循环图，初步确定了执行元件的最大外负载和系统的工作压力后，根据选择的执行元件的类型、密封件的型式和回路的组合情况，计算执行元件的主要尺寸。
