变压器的过电压现象及其保护措施1 问题提出变压器运行时,如果电压超过其最大允许工作电压,称为变压器的过电压。
过电压往往对变压器的绝缘有很大的危害,甚至使绝缘击穿。
过电压分为操作过电压和大气过电压两种。
输电线路直接遭雷击或雷云放电时,电磁场的剧烈变化所引起的过电压称为大气过电压;当变压器或线路上的开关合闸或拉闸操作时,因系统中电磁能量振荡和积聚而产生的过电压称为操作过电压。
变压器的这两种过电压都是作用时间短促的瞬变过程。
操作过电压一般为额定电压的3.0～4.5倍,而大气过电压数值很高,可达额定电压的8～12倍,并且绕组中电压分布极不均匀,进线端头部分线匝承受的电压很高。
因此,必须采取必要的措施,防止过电压的发生和进行有效的保护。
过电压在变压器中破坏绝缘有两种情况,一是将绕组与铁心(或油箱)之间的绝缘、高压绕组与低压绕组之间的绝缘(这些绝缘称为主绝缘)击穿;另一种是在同一绕组内将匝与匝之间或一段绕组与另一段绕组之间的绝缘击穿。
由于过电压时间极短,电压从零上升到最大值再下降到零均在极短的时间内完成,因而具有高频振荡的特性,其频率可达100kHz以上。
在正常运行时,电网的频率是50Hz,变压器的容抗很大,而感抗ωL很小,因此可以忽略电容的影响,电流完全从绕组内部流过。
2 原因分析以下简单说明两种不同类型过电压产生的原因:(1)操作过电压在一般的电网中,使用的绝大多数是降压变压器,下面以降压变压器空载拉闸操作为例说明操作过电压产生的原因。
根据变压器参数的折算法可知,把二次侧(低压侧)电容折算到一次侧(高压侧)时,电容折算值很小,因此二次侧电容的影响可以略去不计。
这就是说,空载时可以忽略二次侧的影响。
就一次绕组来说,由于每单位长度上的对地电容CFe''是并联的,故对地总电容值为: CFe=ΣCFe''由于一次侧单位长度上的匝间电容Ct''是串联的,故其匝间总电容值为:Ct=1/(Σ1/Ct'')在电力变压器中,通常CFe>>Ct,所以定性分析时,匝间电容的影响也可略去不计。

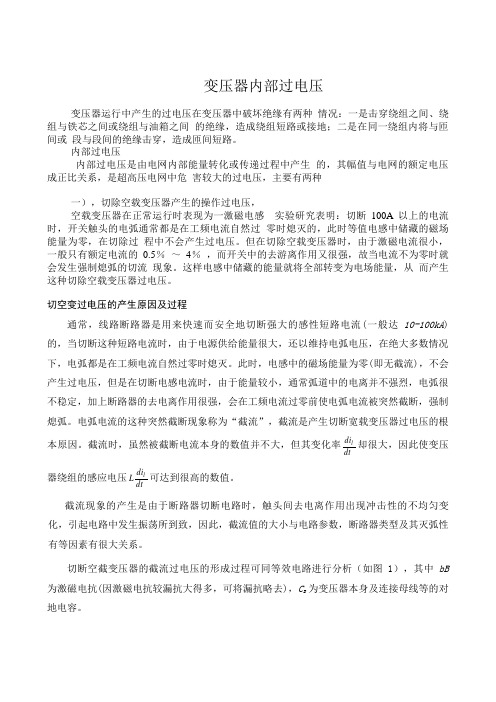

变压器内部过电压变压器运行中产生的过电压在变压器中破坏绝缘有两种 情况：一是击穿绕组之间、绕组与铁芯之间或绕组与油箱之间 的绝缘〃造成绕组短路或接地；二是在同一绕组内将与匝间或 段与段间的绝缘击穿〃造成匝间短路。
内部过电压内部过电压是由电网内部能量转化或传递过程中产生 的〃其幅值与电网的额定电压成正比关系〃是超高压电网中危 害较大的过电压〃主要有两种一）〃切除空载变压器产生的操作过电压〃空载变压器在正常运行时表现为一激磁电感 实验研究表明：切断100A 以上的电流时〃开关触头的电弧通常都是在工频电流自然过 零时熄灭的〃此时等值电感中储藏的磁场能量为零〃在切除过 程中不会产生过电压。
但在切除空载变压器时〃由于激磁电流很小〃一般只有额定电流的 0.5％ ～ 4％ 〃而开关中的去游离作用又很强〃故当电流不为零时就会发生强制熄弧的切流 现象。
这样电感中储藏的能量就将全部转变为电场能量〃从 而产生这种切除空载变压器过电压。
切空变过电压的产生原因及过程通常，线路断路器是用来快速而安全地切断强大的感性短路电流(一般达10-100kA )的，当切断这种短路电流时，由于电源供给能量很大，还以维持电弧电压，在绝大多数情况下，电弧都是在工频电流自然过零时熄灭。
此时，电感中的磁场能量为零(即无截流)，不会产生过电压，但是在切断电感电流时，由于能量较小，通常弧道中的电离并不强烈，电弧很不稳定，加上断路器的去电离作用很强，会在工频电流过零前使电弧电流被突然截断，强制熄弧。
电弧电流的这种突然截断现象称为“截流”，截流是产生切断宽载变压器过电压的根本原因。
截流时，虽然被截断电流本身的数值并不大，但其变化率dt di l 却很大，因此使变压器绕组的感应电压dt di L l可达到很高的数值。
截流现象的产生是由于断路器切断电路时，触头间去电离作用出现冲击性的不均匀变化，引起电路中发生振荡所到致，因此，截流值的大小与电路参数，断路器类型及其灭弧性有等因素有很大关系。
变压器操作过电压的产生与防护变压器是电力系统中不可缺少的重要设备，它用于调节电压，使之适应各个电力设备的使用要求。
然而，在变压器的运行过程中，由于各种原因，如电力负荷突变、故障、短路等，会产生过电压，给设备带来损坏甚至危险。
因此，必须采取一些措施来防止变压器操作过电压的产生，并对其进行相应的防护。
过电压是指电力系统中电压瞬时的突然升高，通常称为暂态过电压。
它的主要原因有以下几种：1.外部原因：如雷电、电网故障等会导致电力系统中发生暂态过电压。
雷电产生的电磁场会感应到电力线路上的过电压。
2.内部原因：电力系统内部的设备故障、开关操作不当等也会导致暂态过电压。
当电力设备突然失效或者发生短路时，会引起电压剧烈变化。
为了防止变压器操作过电压的生成，可以采取以下几种方法：1.安装避雷器：避雷器是用来接收和抑制突发的过电压，保护电力设备免受损坏。
通过安装避雷器，可以将过电压通过接地杆散去，防止传导到变压器。
2.安装自动保护装置：自动保护装置可以监测电力系统中的电压变化，当电压超过设定的阈值时，自动切断电源，防止过电压对设备产生损害。
3.使用隔离变压器：隔离变压器是一种特殊的变压器，它能够将输入电压隔离开，防止过电压传导到输入端。
4.使用绝缘材料：在电力系统中，使用绝缘材料对电力设备进行绝缘处理，可以有效地减少过电压对设备的影响。
例如，在变压器的绕组间使用绝缘纸或涂覆绝缘漆，能够增加电场的绝缘强度。
除了采取防止过电压生成的措施外，还需要对变压器进行相应的防护，以减少过电压对设备的损坏。
1.定期检查和维护：定期检查变压器的运行状态，发现异常情况及时处理，维护设备的正常工作状态。
2.安装温度保护装置：在变压器中安装温度保护装置，当变压器过热时，自动切断电源，保护设备免受损害。
3.控制电力负荷：控制电力负荷，避免变压器长时间处于负载过重状态，以防止过电压的生成。
总之，变压器操作过电压的产生与防护是电力系统中重要的问题。

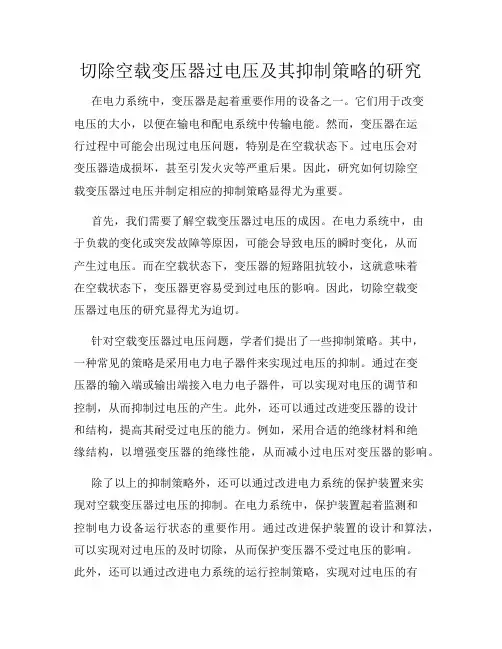

切除空载变压器过电压及其抑制策略的研究在电力系统中，变压器是起着重要作用的设备之一。
它们用于改变电压的大小，以便在输电和配电系统中传输电能。
然而，变压器在运行过程中可能会出现过电压问题，特别是在空载状态下。
过电压会对变压器造成损坏，甚至引发火灾等严重后果。
因此，研究如何切除空载变压器过电压并制定相应的抑制策略显得尤为重要。
首先，我们需要了解空载变压器过电压的成因。
在电力系统中，由于负载的变化或突发故障等原因，可能会导致电压的瞬时变化，从而产生过电压。
而在空载状态下，变压器的短路阻抗较小，这就意味着在空载状态下，变压器更容易受到过电压的影响。
因此，切除空载变压器过电压的研究显得尤为迫切。
针对空载变压器过电压问题，学者们提出了一些抑制策略。
其中，一种常见的策略是采用电力电子器件来实现过电压的抑制。
通过在变压器的输入端或输出端接入电力电子器件，可以实现对电压的调节和控制，从而抑制过电压的产生。
此外，还可以通过改进变压器的设计和结构，提高其耐受过电压的能力。
例如，采用合适的绝缘材料和绝缘结构，以增强变压器的绝缘性能，从而减小过电压对变压器的影响。
除了以上的抑制策略外，还可以通过改进电力系统的保护装置来实现对空载变压器过电压的抑制。
在电力系统中，保护装置起着监测和控制电力设备运行状态的重要作用。
通过改进保护装置的设计和算法，可以实现对过电压的及时切除，从而保护变压器不受过电压的影响。
此外，还可以通过改进电力系统的运行控制策略，实现对过电压的有效抑制。
例如，通过合理调整电力系统的运行参数，可以减小过电压的产生概率，从而保护变压器的安全运行。
在实际工程中，切除空载变压器过电压并制定相应的抑制策略是一个复杂而又具有挑战性的问题。
需要综合考虑电力系统的结构、运行状态、负载变化等多种因素，从而制定出合理有效的抑制策略。
同时，还需要结合电力电子技术、保护装置技术、运行控制技术等多个领域的知识，以实现对过电压的切除和抑制。

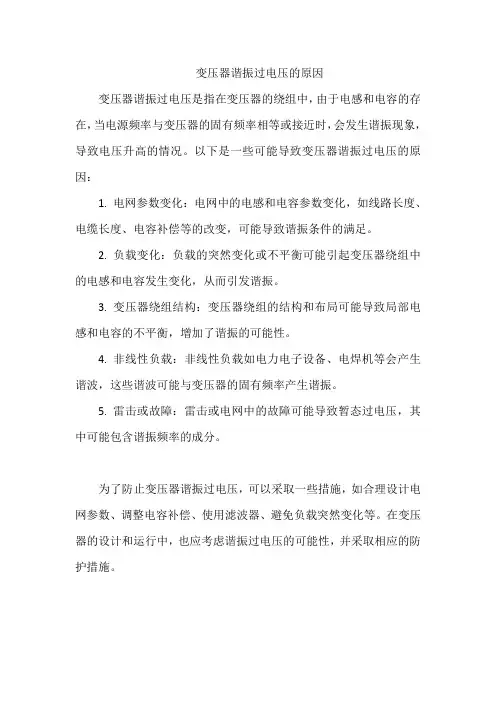

变压器谐振过电压的原因
变压器谐振过电压是指在变压器的绕组中，由于电感和电容的存在，当电源频率与变压器的固有频率相等或接近时，会发生谐振现象，导致电压升高的情况。
以下是一些可能导致变压器谐振过电压的原因：
1. 电网参数变化：电网中的电感和电容参数变化，如线路长度、电缆长度、电容补偿等的改变，可能导致谐振条件的满足。
2. 负载变化：负载的突然变化或不平衡可能引起变压器绕组中的电感和电容发生变化，从而引发谐振。
3. 变压器绕组结构：变压器绕组的结构和布局可能导致局部电感和电容的不平衡，增加了谐振的可能性。
4. 非线性负载：非线性负载如电力电子设备、电焊机等会产生谐波，这些谐波可能与变压器的固有频率产生谐振。
5. 雷击或故障：雷击或电网中的故障可能导致暂态过电压，其中可能包含谐振频率的成分。
为了防止变压器谐振过电压，可以采取一些措施，如合理设计电网参数、调整电容补偿、使用滤波器、避免负载突然变化等。
在变压器的设计和运行中，也应考虑谐振过电压的可能性，并采取相应的防护措施。
变压器的过电压现象与其保护措施变压器是电能传输和分配的重要设备，主要用于将输入电压变换为输出电压，以满足不同设备的电压要求。
然而，在使用变压器的过程中，由于各种原因，可能会出现过电压现象，对变压器造成损害甚至危险。
因此，对变压器的过电压现象进行了详细的研究，并制定了相应的保护措施。
一、变压器的过电压现象1.过电压现象的定义过电压是指变压器的端口电压超过了其额定电压的情况。
过电压分为永久性过电压和瞬时性过电压两种情况。
2.过电压的原因（1）输入电源的突然断电或短路会导致变压器的输出电压瞬时增大，造成瞬时性过电压。
（2）输入电源的电压波动、电流突变等不稳定因素，会使变压器的输出电压超过额定电压一段时间，造成永久性过电压。
（3）雷击、闪络、感应电压等自然因素也是引起变压器过电压的原因。
3.过电压对变压器的影响（1）过电压会使变压器的绝缘材料受到严重的电热损坏，甚至击穿。
（2）过电压会在变压器绕组中产生电火花和过电流，使绕组发热严重，导致变压器的温升升高。
（3）过电压会引起变压器的功率因数下降，进而影响变压器的传输能力。
二、变压器的过电压保护措施为了保护变压器免受过电压的损害，采取以下措施进行过电压保护：1.过电压保护装置安装过电压保护装置是最常见、最有效的过电压保护措施之一、过电压保护装置可以迅速检测到过电压情况，并通过短路绕过变压器绕组，阻止过电压通过变压器进入负载侧。
2.隔离过电压的源头过电压是由输入电源引起的，因此，对输入电源进行隔离是防止过电压的另一种有效方法。
例如，在变压器输入侧增加隔离变压器或使用稳压器，可以降低输入电压的突变和波动，减少过电压的机会。
3.使用绕组保护装置绕组保护装置可以检测绕组中的过电压情况，并在需要时保护绕组免受过电压的损害。
例如，一些绕组保护装置可以通过切断供电电路或通过其他方式将过电压引导到地线，以保护绕组免受损害。
4.定期维护和检测定期进行变压器的维护和检测，可以及时发现并修复潜在的问题，预防过电压的发生。
变压器原理变压器原理。
变压器是一种用来改变交流电压的电器，它是由两个或多个线圈（即绕组）构成的，通过电磁感应原理来实现电压的变换。
变压器主要由铁芯和绕组组成，其中铁芯起到了传导磁场的作用，而绕组则是用来传递电流的。
在变压器中，有两个基本的绕组，一个是输入绕组，另一个是输出绕组。
输入绕组通常被称为初级绕组，而输出绕组则被称为次级绕组。
当交流电流通过初级绕组时，产生的磁场会在铁芯中产生磁通量，这个磁通量会穿过次级绕组，从而在次级绕组中产生感应电动势，从而使得次级绕组中的电压发生变化。
变压器的原理可以用简单的公式来表示，U1/U2 = N1/N2，其中U1和U2分别代表输入端和输出端的电压，N1和N2分别代表初级绕组和次级绕组的匝数。
这个公式表明了变压器的电压变换比与绕组匝数的比例成正比。
变压器的工作原理基于电磁感应定律，即当磁通量发生变化时，就会在导体中产生感应电动势。
在变压器中，通过改变绕组的匝数比例，可以实现输入端电压到输出端电压的变换。
这种原理使得变压器成为了电力系统中不可或缺的设备，用来实现输电、配电以及各种电器设备对电压的要求。
除了改变电压，变压器还可以实现电流的变换。
根据电流的传递方向，变压器可以分为升压变压器和降压变压器。
升压变压器是指输出端电压大于输入端电压的变压器，它主要用于输电系统中，将电压升高以减小输电损耗。
而降压变压器则是指输出端电压小于输入端电压的变压器，它主要用于配电系统中，将电压降低以满足电器设备的工作要求。
在实际应用中，变压器的原理不仅仅局限于电力系统，它还被广泛应用于各种电子设备中，用来实现电压的变换和电流的传递。
例如，手机充电器中的变压器就是用来将家用交流电转换为手机充电所需的直流电，从而满足手机充电的要求。
总之，变压器是一种基础的电器设备，它通过电磁感应原理实现了电压和电流的变换，广泛应用于电力系统和各种电子设备中，是现代电气工程中不可或缺的重要组成部分。
通过了解变压器的原理，我们可以更好地理解电力系统中的电压变换和输电配电的过程，从而更好地应用和维护电器设备。

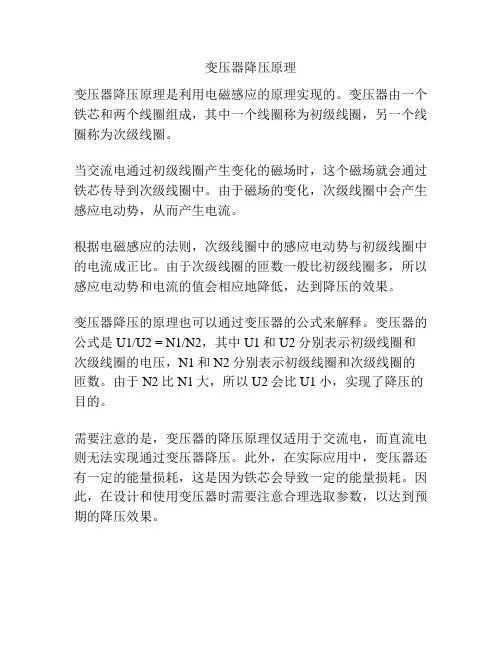

变压器降压原理
变压器降压原理是利用电磁感应的原理实现的。
变压器由一个铁芯和两个线圈组成，其中一个线圈称为初级线圈，另一个线圈称为次级线圈。
当交流电通过初级线圈产生变化的磁场时，这个磁场就会通过铁芯传导到次级线圈中。
由于磁场的变化，次级线圈中会产生感应电动势，从而产生电流。
根据电磁感应的法则，次级线圈中的感应电动势与初级线圈中的电流成正比。
由于次级线圈的匝数一般比初级线圈多，所以感应电动势和电流的值会相应地降低，达到降压的效果。
变压器降压的原理也可以通过变压器的公式来解释。
变压器的公式是U1/U2 = N1/N2，其中U1和U2分别表示初级线圈和次级线圈的电压，N1和N2分别表示初级线圈和次级线圈的匝数。
由于N2比N1大，所以U2会比U1小，实现了降压的目的。
需要注意的是，变压器的降压原理仅适用于交流电，而直流电则无法实现通过变压器降压。
此外，在实际应用中，变压器还有一定的能量损耗，这是因为铁芯会导致一定的能量损耗。
因此，在设计和使用变压器时需要注意合理选取参数，以达到预期的降压效果。
变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。
它主要由两个线圈——主线圈和副线圈组成。
主线圈通常被称为高压线圈，而副线圈被称为低压线圈。
当交流电通过主线圈时，会在主线圈中产生变化的磁场。
这个磁场会切割副线圈，从而在副线圈中也产生电动势。
根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。
变压器的工作原理基于互感现象。
互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。
在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。
根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。
这被称为降压变压器。
相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。
这被称为升压变压器。
为了减少能量损失和提高效率，变压器通常采用铁芯。
铁芯的存在可以集中和引导磁场，从而提高互感的效果。
除了用于改变电压，变压器还可以用于隔离电路和传送电能。
由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。
在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。

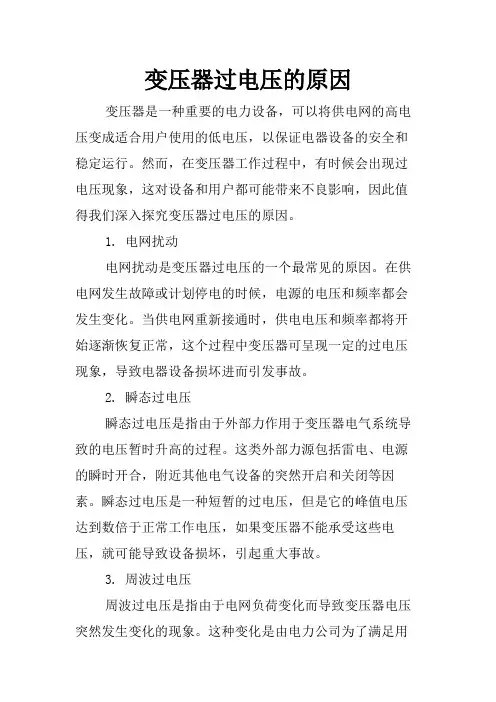

变压器过电压的原因变压器是一种重要的电力设备，可以将供电网的高电压变成适合用户使用的低电压，以保证电器设备的安全和稳定运行。
然而，在变压器工作过程中，有时候会出现过电压现象，这对设备和用户都可能带来不良影响，因此值得我们深入探究变压器过电压的原因。
1. 电网扰动电网扰动是变压器过电压的一个最常见的原因。
在供电网发生故障或计划停电的时候，电源的电压和频率都会发生变化。
当供电网重新接通时，供电电压和频率都将开始逐渐恢复正常，这个过程中变压器可呈现一定的过电压现象，导致电器设备损坏进而引发事故。
2. 瞬态过电压瞬态过电压是指由于外部力作用于变压器电气系统导致的电压暂时升高的过程。
这类外部力源包括雷电、电源的瞬时开合，附近其他电气设备的突然开启和关闭等因素。
瞬态过电压是一种短暂的过电压，但是它的峰值电压达到数倍于正常工作电压，如果变压器不能承受这些电压，就可能导致设备损坏，引起重大事故。
3. 周波过电压周波过电压是指由于电网负荷变化而导致变压器电压突然发生变化的现象。
这种变化是由电力公司为了满足用户日益增长的用电需求而增大供电网电压而引起的。
虽然这类过电压不是很高，但是由于持续时间比较长，终究还是会使变压器受到损害。
4. 操作失误操作失误是造成变压器过电压的原因之一。
例如，有些用户会采用错误的方式接线，或者长时间重复开关变压器，这些操作可能会导致变压器硬件设备受到损坏，从而引起过电压问题。
总之，变压器过电压问题是电力设备管理过程中必须重点关注的问题。
对于设备维修人员来说，必须不断提高自己的技能水平，及时发现和修复变压器中的故障，以减少过电压对设备和用户的影响。
而对于我们普通用户来说，应该增强自我保护意识，防范过电压事故的发生，保障家庭和个人安全。
变压器的保护和工作原理
变压器的保护主要包括过载保护、短路保护和过压保护。
过载保护是指在变压器负载过大时，通过电流保护装置及时切断电源，以避免变压器过热损坏。
通常使用热继电器或电流保护器等装置来实现过载保护。
短路保护是指在变压器出现短路故障时，通过短路保护装置及时切断电源，以避免短路故障导致的损坏和安全事故。
常用的短路保护装置有熔断器和断路器等。
过压保护是指在变压器的输入或输出端出现过电压时，通过过压保护装置及时切断电源，以保护变压器和其他设备的安全运行。
常用的过压保护装置有过压继电器和过压限流器等。
变压器的工作原理是利用电磁感应的原理，通过变换电压和电流的比例来实现电能的传输和变换。
变压器由两个或多个线圈（称为原线圈和副线圈）组成，它们通过铁芯相互耦合。
当原线圈中有交流电流流过时，会产生一个交变磁场，这个磁场会感应到副线圈中，并在副线圈中产生一个交流电流。
根据电磁感应的原理，副线圈中的电压与原线圈中的电压成正比，而电流与原线圈中的电流成反比。
通过合适的绕组比例，可以实现从高电压到低电压或从低电压到高电压的电能传输和变换。
变压器过电压保护原理嘿，咱今儿来唠唠变压器过电压保护原理这档子事儿。
你想啊，变压器就好比咱家里的一个宝贝电器，得好好保护着不是？那过电压就像是个调皮捣蛋的小鬼，时不时就想来捣捣乱，要是不把它给制住，那咱的变压器可就遭罪啦！这过电压啊，大体上分成两种，一种是大气过电压，就好像是天上突然扔下来的石头，毫无防备；另一种是操作过电压，这就好比咱自己不小心手滑了一下。
那怎么保护咱这宝贝变压器呢？这就好比给它穿上一层厚厚的铠甲。
比如说避雷器，这东西就像是一把大伞，能帮变压器挡住那些从天而降的“石头”。
还有什么呢？还有各种保护装置呀，它们时刻警惕着，一旦发现过电压这个小调皮有动静，立马就行动起来。
咱再打个比方，这变压器就像是一辆汽车，那过电压保护装置就是安全带和安全气囊，平常可能感觉不到它们的重要性，可真到关键时刻，那可就是救命的呀！你说要是没有这些保护措施，那变压器得多危险呀！而且呀，这保护措施还得搭配得好，就跟咱穿衣服一样，得搭配得体才能起到最好的效果。
要是搭配不好，那可就麻烦啦。
比如说避雷器装得不对，或者保护装置没调好，那不就跟穿了一只鞋出门一样别扭嘛！你想想看，要是变压器因为过电压出了问题，那得多闹心呀！家里没电了，工厂停工了，这损失可就大了去了。
所以呀，咱可得重视这过电压保护原理，把变压器保护得好好的。
咱平常生活中也得注意这些个电呀什么的，别乱碰乱弄，就跟保护变压器一样，要小心翼翼的。
可别小瞧了这些电，电老虎发起威来可不是好玩的。
总之呢，变压器过电压保护原理就是要咱好好重视，好好研究，把各种保护措施都用上，让变压器能安安稳稳地工作，给咱带来光明和便利。
这可不是小事儿呀，咱可不能马虎！这就是我对变压器过电压保护原理的理解，你觉得呢？。
变压器的过电压原因是什么？如何处理？
在额定电压下运行的变压器，电压幅值是肯定的。
假如由于某钟缘由，变压器的电压幅值超过了额定电压幅值，则变压器便患病过电压。
变压器产生过电压的缘由有以下几种：
1，大气过电压
由于雷电直击输电线路或杆塔，或者由于大气中雷雨云放电而在输电线上感应出的过电压。
2，操作过电压
由于变压器或线路上的断路器合，拉闸所引起的过电压。
3，故障过电压
系统中发生单相短路或间歇电弧接地而产生的过电压。
无论那种过电压，作用的时间都很短暂，仅为几十微秒。
操作过电压和故障过电压的数值一般为额定相电压的2～4.5倍，而大气过电压可达额定相电压的8～12倍。
2.5倍以下的过电压，变压器一般是能够承受的，超过2.5倍，无论那种过电压都可能损坏变压器的绝缘。
变压器过电压的破坏方式有那两种？
变压器过电压的破坏方式有以下两种：
1，击穿绕组之间，绕组与铁芯之间或绕组与油箱之间的绝缘，造成绕组短路或接地。
2，在同一绕组内将匝与匝间或段与段间的绝缘击穿，造成匝间短路。
通常，大气过电压同时造成以上两种破坏。
因此，在电力系统中采纳避雷器来爱护变压器。
如何防止过电压损坏变压器？
防止过电压损坏变压器的方法是：
在变压器中，除了应强化高压绕组对地的绝缘外，还应特殊强化首端和末端附近两个匝间的绝缘，或者采纳静电环和静电屏使绕组的第一匝和头几匝的电压分布匀称。
对35千伏以上的变压器，还应尽量采纳中性点接地系统来防止过电压造成损坏。
谈变压器的过电压现象及其保护措施发表时间：2009-07-03T11:35:55.390Z 来源：《赤子》2009年第8期供稿作者：刘丽杰[导读] 针对产生变压器的过电压现象的原因提出相应的保护措施。
（唐山市乐亭县供电公司，河北唐山 063600）摘要：针对产生变压器的过电压现象的原因提出相应的保护措施。
关键词：变压器；过电压；原因；保护措施变压器运行时，如果电压超过它的最大允许工作电压，称为变压器的过电压。
过电压往往对变压器的绝缘有很大的危害，甚至使绝缘击穿。
过电压分为内部过电压和大气过电压两种。
输电线路直接遭雷击或雷云放电时，电磁场的剧烈变化所引起的过电压称为大气过电压（外部过电压）；当变压器或线路上的开关合闸或拉闸时，因系统中电磁能量振荡和积聚而产生的过电压称为内部过电压。
变压器的这两种过电压都是作用时间短促的瞬变过程。
内部过电压一般为额定电压的3.0~4.5倍，而大气过电压数值很高，可达额定电压的8~12倍，并且绕组中电压分布极不均匀，端头部分线匝受到的电压很高。
因此，必须采取必要的措施，防止过电压的发生并进行有效的保护。
过电压在变压器中破坏绝缘有两种情况，一是将绕组与铁心（或油箱）之间的绝缘高压绕组与低压绕组之间的绝缘（这些绝缘称为主绝缘）击穿；另一种是在同一绕组内将匝与匝之间或一段绕组与另一段绕之间的绝缘（这些绝缘称为纵绝缘）击穿。
由于过电压时间极短，电压从零上升到最大值再下降到零均在极短的时间内完成，因而具有高频振荡的特性，其频率可达100kHz以上。
在正常运行时，电网的频率是50Hz，变压器的容抗很大，而感扩ωL很小，因此可以忽略电容的影响，认为电流完全从绕组内部流过。
但对高频过电压波来说，变压器的容抗变成很小，而感抗变成很大，此时电流主要由电容流过，所以必须考虑电容的影响。
CFe—绕组每单位长度上的对地电容；C'—高低压绕组之间每单位长度上的电容；Ct—绕组每单位长度上的匝间电容；L'—过电压时绕组每单位长度上的漏电感；R'—绕组每单位长度上的电阻。
变压器的工作原理简述
变压器是一种利用电磁感应原理进行电压转换的设备。
其核心部分是初级线圈和次级线圈，以及位于两者之间的铁芯。
初级线圈是变压器中输入电能的部分，而次级线圈则是输出电能的部分。
在电器设备和无线电路中，变压器发挥着重要的作用，可以实现升降电压、匹配阻抗、安全隔离等功能。
当电流通过初级线圈时，铁芯会产生交变的磁场。
这个磁场会对次级线圈产生感应电动势，从而使次级线圈中的电压发生变化。
根据磁场的强弱和次级线圈的匝数，变压器可以实现电压的升高或降低。
在电力系统中，变压器是必不可少的设备之一。
它可以将发电机的低电压转换为高电压，以便长距离传输电能。
同时，在用户端，变压器可以将高电压转换为低电压，以满足各种用电设备的需求。
此外，变压器还广泛应用于电子设备和无线通信领域。
在音频设备中，变压器用于平衡传输线路和耳机之间的阻抗匹配，提高音频质量。
在无线通信中，变压器用于信号的放大和传输，保证信号的稳定性和可靠性。
总之，变压器是一种非常重要的电子设备，它的工作原理是基于电磁感应原理实现的电压转换。
无论是在电力系统中还是在电子设备和无线通信领域中，变压器都发挥着不可或缺的作用。
变压器过电压产生的原理
变压器是电网变换电压和传送电能的电气设备，是电网向用户供电的载体，变压器的安全可靠运行情系万家灯火。
然而在电网运行中由于诸多原因会产生过电压，而变压器的绝缘水平相对比较薄弱，在变压器损坏的原因中，过电压造成损坏的概率最大。
在电网运行中因某种原因产生过电压，必将导致变压器的损坏，其绝缘水平主要由雷电击耐受电压和工频耐受电压来决定。
过电压系指对绝缘有危险的突然电压升高，这种非正常的电压升高，其幅值可达设备额定电压的几倍以上，严重威胁变压器绝缘的安全，若过电压持续时间较长，必将造成变压器的损坏。
为确保电网运行中变压器的安全，除选用优质的变压器外，还要对变压器设置合理有效的过电压保护措施。
电力系统的过电压一般可分为暂时过电压(工频过电压、谐振过电压、弧光接地过电压)、操作过电压、雷电过电压等。
暂时过电压主要由单相接地故障、谐振等引起的。
谐振过电压是电网中电气设备发生故障，或频繁操作设备引起电网中电感和电容匹配而构成谐振回路，在一定条件激发下产生电能、磁能转换而引起的过电压，如是变压器的励磁电感和对地电容产生的铁磁谐振，其引起的过电压会更高。
弧光接地过电压系因系统发生单相接地故障，在接地点因弧光放电而引起的过电压。
操作过电压系因电网状态的突变而引起电磁场能量的急剧变化，或投切大容量设备，或是对设备的操作失误等而引起能量快速释放时产生的过电压。
主要表现在空载线路、变压器的开断和重合闸等。
雷电过电压是大气中带有大量正电荷雷云与带负电荷雷云相遇时，发生雷云放电而引起的过电压。
雷电过电压可分为直击雷过电压和感应过电压。
直接雷过电压是雷云直接对设备、构件等导体的放电产生的，而感应过电压则是电磁场的急剧变化而产生的。
