脱硫工艺对比

脱硫工艺技术对比脱硫工艺技术是指将燃煤电厂或锅炉排放的硫化物进行减排的技术方法。

目前常见的脱硫工艺技术包括湿法脱硫和干法脱硫两种。

下面将对这两种脱硫工艺技术进行对比。

湿法脱硫是一种利用化学反应将SO2转化为硫酸盐的方法。

这种技术主要包括石灰石石膏法、石灰浆喷雾吸收法和海水脱硫法等。

其中石灰石石膏法是最常用的湿法脱硫技术。

这种方法是将石灰石与SO2气体反应生成硫酸钙，然后再通过过滤的方式分离出硫酸盐。

湿法脱硫技术具有脱硫效率高、操作稳定等优点，但是其缺点是投资大、设备体积大、能耗高。

干法脱硫是一种通过化学吸附或物理吸附的方式将SO2气体去除的技术。

这种技术主要包括活性炭吸附法、电吸附法和干式法等。

其中活性炭吸附法是最常用的干法脱硫技术。

这种方法是将煤炭燃烧产生的SO2经过活性炭吸附，使其转化为硫酸盐。

干法脱硫技术具有投资小、装置简单等优点，但是其缺点是脱硫效率低、处理能力有限。

对比来看，湿法脱硫技术相较于干法脱硫技术在脱硫效率和稳定性上更有优势。

湿法脱硫技术通过化学反应将SO2转化为硫酸盐，脱硫效率可以达到90%以上，而干法脱硫技术的脱硫效率一般在70%左右。

此外，湿法脱硫技术操作相对稳定，适用范围广，可以适应不同燃煤电厂或锅炉的需求。

然而，湿法脱硫技术也存在一些问题。

首先是投资成本高，设备体积大，需要占用较多的空间。

其次是能耗高，需要大量的能源来进行操作。

另外，湿法脱硫技术还会产生大量的废水和废渣，对环境造成一定的污染。

干法脱硫技术相较于湿法脱硫技术在投资成本和能耗方面具有优势。

干法脱硫技术投资成本相对较低，适用于一些投资有限的企业。

同时，干法脱硫技术使用的能源相对较少，节省了能源成本。

然而，干法脱硫技术的脱硫效率相对较低，不能达到湿法脱硫技术的脱硫效果。

此外，干法脱硫技术对煤种的适应性较差，处理能力有限。

因此，在选择脱硫工艺技术时，需要综合考虑各种因素，选择最合适的技术方案。

综上所述，在湿法脱硫技术和干法脱硫技术之间进行对比，可以发现每种技术都有自己的优势和劣势。

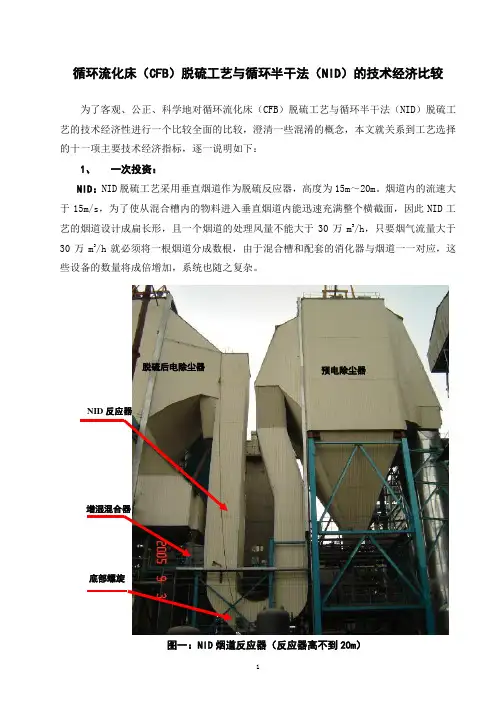

循环流化床（CFB ）脱硫工艺与循环半干法（NID ）的技术经济比较为了客观、公正、科学地对循环流化床（CFB ）脱硫工艺与循环半干法（NID ）脱硫工艺的技术经济性进行一个比较全面的比较，澄清一些混淆的概念，本文就关系到工艺选择的十一项主要技术经济指标，逐一说明如下：1、 一次投资：NID ：NID 脱硫工艺采用垂直烟道作为脱硫反应器，高度为15m ～20m 。

烟道内的流速大于15m/s ，为了使从混合槽内的物料进入垂直烟道内能迅速充满整个横截面，因此NID 工艺的烟道设计成扁长形，且一个烟道的处理风量不能大于30万m 3/h ，只要烟气流量大于30万m 3/h 就必须将一根烟道分成数根，由于混合槽和配套的消化器与烟道一一对应，这些设备的数量将成倍增加，系统也随之复杂。

图一：NID 烟道反应器（反应器高不到20m ）NID 反应器预电除尘器脱硫后电除尘器底部螺旋CFB：CFB脱硫工艺采用专门的流化床塔作为脱硫反应器，塔内的流速控制在～5m/s左右，塔高为30m～60m。

600MW以下机组，不管多大的规模，均只需一个脱硫塔，相应的工艺设备也只需一套。

图二：CFB脱硫塔实物照片（塔高60m）因此，虽然CFB的反应塔直径大于NID的反应烟道，且高度是NID的两倍以上，但当机组规模大于25MW或烟气量大于30万m3/h时，由于同样对应一台机组，NID工艺需要多个烟道反应器和相配套的工艺设备，而CFB只需一套，因此在成本上相差不大。

随着机组规模的扩大，与NID相比，CFB工艺的成本优势将越来越大。

另外，由于CFB脱硫工艺所能实现的脱硫率远高于NID，因此在成本上也无法直接对比。

2、喷嘴的位置：NID：NID工艺配套的水喷嘴的位置位于除尘器灰斗下的混合槽上，一个混合槽配套4根普通自来水压力的水喷嘴，水喷入混合槽内，通过搅拌桨将灰和水混合，为了防止混合槽底部物料粘接，在混合槽底部通入一股流化风。

（如图三、四所示）混合了水的物料通过混合槽与烟道反应器之间的法兰口，以溢流方式喂入到烟道反应器内，将温度降低到脱硫反应所需的温度。

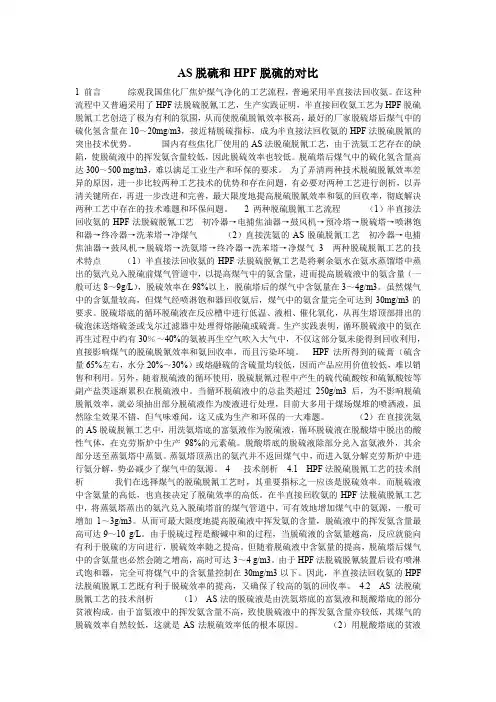

AS脱硫和HPF脱硫的对比1 前言综观我国焦化厂焦炉煤气净化的工艺流程，普遍采用半直接法回收氨。

在这种流程中又普遍采用了HPF法脱硫脱氰工艺，生产实践证明，半直接回收氨工艺为HPF脱硫脱氰工艺创造了极为有利的氛围，从而使脱硫脱氰效率极高，最好的厂家脱硫塔后煤气中的硫化氢含量在10～20mg/m3，接近精脱硫指标，成为半直接法回收氨的HPF法脱硫脱氰的突出技术优势。

国内有些焦化厂使用的AS法脱硫脱氰工艺，由于洗氨工艺存在的缺陷，使脱硫液中的挥发氨含量较低，因此脱硫效率也较低。

脱硫塔后煤气中的硫化氢含量高达300～500 mg/m3，难以满足工业生产和环保的要求。

为了弄清两种技术脱硫脱氰效率差异的原因，进一步比较两种工艺技术的优势和存在问题，有必要对两种工艺进行剖析，以弄清关键所在，再进一步改进和完善，最大限度地提高脱硫脱氰效率和氨的回收率，彻底解决两种工艺中存在的技术难题和环保问题。

2 两种脱硫脱氰工艺流程（1）半直接法回收氨的HPF法脱硫脱氰工艺初冷器→电捕焦油器→鼓风机→预冷塔→脱硫塔→喷淋饱和器→终冷器→洗苯塔→净煤气（2）直接洗氨的AS脱硫脱氰工艺初冷器→电捕焦油器→鼓风机→脱硫塔→洗氨塔→终冷器→洗苯塔→净煤气3 两种脱硫脱氰工艺的技术特点（1）半直接法回收氨的HPF法脱硫脱氰工艺是将剩余氨水在氨水蒸馏塔中蒸出的氨汽兑入脱硫前煤气管道中，以提高煤气中的氨含量，进而提高脱硫液中的氨含量（一般可达8～9g/L），脱硫效率在98%以上，脱硫塔后的煤气中含氨量在3～4g/m3。

虽然煤气中的含氨量较高，但煤气经喷淋饱和器回收氨后，煤气中的氨含量完全可达到30mg/m3的要求。

脱硫塔底的循环脱硫液在反应槽中进行低温、液相、催化氧化，从再生塔顶部排出的硫泡沫送熔硫釜或戈尔过滤器中处理得熔融硫或硫膏。

生产实践表明，循环脱硫液中的氨在再生过程中约有30％～40%的氨被再生空气吹入大气中，不仅这部分氨未能得到回收利用，直接影响煤气的脱硫脱氰效率和氨回收率，而且污染环境。

KR法与喷吹法两种铁水脱硫工艺的比较赵炜①(南京钢铁股份有限公司，江苏南京210035)摘要：对单喷颗粒镁、复合喷吹、KR法三种脱硫工艺在脱硫率、回硫、温降、扒渣铁损、耗时、成本和对转炉冶炼影响及原材料设备要求进行比较，分析了各自优缺点，并对降低脱硫成本和不同条件下钢厂采用适宜的脱硫工艺提出建议。

关键词：脱硫工艺；技术设备；脱硫效果；温降；铁损；成本1 前言现代化炼钢厂的生产工艺流程是：高炉炼铁铁水———铁水预处理———顶底复合吹炼转炉—钢水炉外精炼———全连铸和热送热轧，而铁水脱硫是整个工艺路线中的重要环节。

铁水脱硫也是生产纯净钢和市场、企业发展的需要。

目前铁水脱硫工艺较为成熟的主要有KR法(机械搅拌法)和喷吹法两种，从两种工艺在实际生产中的应用效果来看，二者是互有长短。

为此，本文着重就两种工艺模式的发展、应用和运营成本作了比较。

2 KR法和喷吹法的工艺及特点所谓KR脱硫法，主是将浇铸耐火材料并经过烘烤的十字形搅拌头，插入有定量铁水的铁水罐中旋转使铁水产生漩涡。

脱硫剂在不断地搅拌过程中与铁水中的硫产生化学反应，达到脱硫的目的。

KR法优点是动力学条件优越，脱硫效果比较稳定，脱硫剂消耗较少，适应于低硫品种钢比例大、要求高的钢厂采用。

不足是，设备复杂，一次投资较大，脱硫铁水温降较大。

喷吹法，是利用惰性气体(N2或Ar)作载体将脱硫粉剂(如CaO，CaC2和Mg)由喷枪喷入铁水中，使喷吹气体、脱硫剂和铁水三者之间充分混合进行脱硫。

目前，以喷吹镁系脱硫剂为主要发展趋势，其优点是设备费用低，操作灵活，喷吹时间短，铁水温降小。

3 KR 法与喷吹法两种工艺的比较从铁水脱硫工艺倍受人们的重视以来，KR法与喷吹法技术一直处于发展之中，目前虽仍需完善，可也日趋于成熟，本文主要从以下几个方面对两种脱硫方法进行具体比对。

3．1 技术与设备喷吹法因其设备用量少、基建投入低、高效经济等诸多优势而处于脱硫技术的主要发展趋势之一，可在相当长的时间中国都是引进国外的技术和设备。

氨法、石灰石法脱硫技术经济比较黄艳昆发布时间：2021-09-10T08:39:44.178Z 来源：《中国科技人才》2021年第17期作者：黄艳昆[导读] 燃煤电站所采用的脱硫工艺多种多样，如石灰石-石膏法、海水法、氨法等山东电力建设第三工程有限公司山东省青岛市 2661001、说明燃煤电站所采用的脱硫工艺多种多样，如石灰石-石膏法、海水法、氨法等。

现针对常规的石灰石-石膏法与氨法脱硫技术与经济性方面进行对比。

2、依托项目及排放基准说明工程概况：项目建设规模为1×300t/h高温高压燃气锅炉，配套1台55MW直接空冷抽汽凝汽式汽轮发电机组。

机组日运行小时数按24小时，年运行小时数按8000小时计。

项目采用界区外经预处理的荒煤气作为燃气锅炉的燃料，根据荒煤气的组成，通过采用低氮燃烧技术，烟气采用SCR脱硝技术、布袋除尘及、氨法脱硫技术，烟气污染物排放浓度控制在：NOx 含量低于50mg/Nm3；SOx 含量低于35mg/Nm3；粉尘含量低于5mg/Nm3。

废水均为零排放；物料价格均取自技经专业提供的新疆哈密当地价格，部分无法提供的，取自网上查询及厂家提供信息。

依托国电龙源提供的湿法方案和江南环保的氨法方案对技术方案、设备材料费用及运行费用进行比选分析。

3、脱硫烟气参数（设计工况）进入脱硫系统的主要烟气条件如下：1）单塔处理烟气量325410Nm3/h（标况、干基、3%氧）； 2）烟气SO2浓度：580 mg/Nm3（标况、干基、3%氧）； 3）烟气含水率：15%（标态、湿基、实际氧）；4）烟气含氧量：2.42%（标态、湿基，由已知烟气参数计算得出）； 5）烟气温度：138℃；6）原烟气尘含量：≤10mg/Nm3（标态、干基、3%氧）； 7）设计工况下，脱硫后出口净烟气SO2浓度：＜35mg/Nm3（标态、干基、3%氧）；脱硫效率：≥93.8%； 8）设计工况下，脱硫出口净烟气尘浓度：≤5mg/Nm3（标态、干基、3%氧，当入口尘含量≤10mg/Nm3时）； 9）设计工况下，氨逃逸≤3mg/Nm3（标态、干基、3%氧），氨回收率≥99%； 10）脱硫塔本体阻力≤1500Pa4、技术对比4.1石灰石－石膏湿法脱硫石灰石-石膏湿法脱硫的主要原理为：原烟气从吸收塔中下侧进入吸收塔，与喷淋层喷出的石灰石浆液逆向接触，进行化学反应，通过鼓入氧化空气，对落入吸收塔浆池的反应物再进行氧化反应，使吸收塔浆池内的亚硫酸钙充分转化为硫酸钙，得到脱硫副产品二水石膏。

（4）石膏脱水系统

工艺水系统 工艺水系统负责提供FGD足够的水量，补充系统运行期间水的散失，以保证FGD系统的正常功能。工艺水通常采用循环水排水作为水源，一般设置两台工艺水泵（一用一备），一个工艺水箱。 工艺水的主要用水如下： 系统的补充水，主要有：除雾器冲洗水、石灰浆液补充水、泵的循环水等。 不定期对系统的一些管路进行冲洗，水量不定。主要有：循环管路冲洗水、石灰浆液管路冲洗水，石膏排放管路冲洗水、污泥管路冲洗水等。
3、脱硫系统说明
脱硫系统的工艺流程图见下页图。 整套系统由六大部分组成： 烟气系统；（2）SO2吸收系统；（3）吸收剂制备及供给系统；（4）石膏脱水系统；（5）工艺水系统；（6）电控系统。
（1）烟气系统
烟气从锅炉引风机后的烟道上引出，进入吸收塔。在吸收塔内脱硫净化，经除雾器除去水雾，送入锅炉引风机后的总烟道，经然后烟囱排入大气。在烟道上设一段旁路烟道，并设置旁路挡板门，当锅炉启动、进入FGD的烟气超温和FGD装置故障停运时，烟气由旁路挡板经烟囱排放。 烟气系统主要包括FGD进出口烟道，进出口挡板门，旁路挡板门以及与挡板门配套的执行机构。
脱硫工艺简介及对比
--双碱法
一、脱硫工艺
不同脱硫工艺之间的比较 ，具体见下表。
双碱法脱硫工艺介绍
烟气脱硫原理 湿式石灰/石灰石法技术工成熟，脱硫率高，但其主要缺点之一是容易结垢造成吸收系统的堵塞，而双碱法则是先用可溶性的碱性清液作为吸收剂吸收SO2，然后再用电石渣或石灰浆液对吸收液进行再生，由于在吸收和吸收液处理中，使用了两种不同类型的碱，故称为双碱法。双碱法的明显优点是，由于采用液相吸收，从而不存在结垢和浆料堵塞等问题。 针对公司的实际情况，因此本工程选用钠-钙双碱法工艺。
（6）电控系统

CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较CFB-FGD、NID、RCFB-FGD三种脱硫⼯艺的⽐较⼀、烟⽓循环流化床⼲法脱硫技术（CFB-FGD）：烟⽓循环流化床⼲法脱硫技术是德国鲁奇能捷斯（LLAG）公司最早在上世纪七⼗年代末开始了循环流化床烟⽓脱硫技术的研究，经过近三⼗年的不断改进（主要是在90年代中后期），解决了烟⽓循环流化床⼲法脱硫技术在负荷适应性、煤种适应性、物料流动性、可靠性、⼤型化应⽤等⽅⾯的问题，使烟⽓循环流化床脱硫技术得以成熟地进⾏⼯业应⽤。

德国鲁奇能捷斯（LLAG）公司是世界上最早从事烟⽓治理设备研制和⽣产的企业，已有⼀百多年的历史（静电除尘器的除尘效率计算公式---多依奇公式，就是该公司多依奇先⽣在上世纪初发明的）。

迄今为⽌，德国LLAG公司的循环流化床⼲法脱硫技术在全世界已有约50多套应⽤业绩。

其中包括世界上成功运⾏的300MW机组配套配套业绩。

从已投运装置的情况看，LLAG的烟⽓循环流化床技术，在脱硫率、Ca/S⽐、负荷适应能⼒、系统阻⼒、可控性、系统配置灵活性、可靠性等多项技术指标上，居于世界领先⽔平。

德国LLAG公司的烟⽓循环流化床脱硫技术的主要特点说明如下：1、采⽤流化床脱硫塔，⼀炉⼀塔。

2、塔内烟⽓流速约5m/s，烟⽓与脱硫剂的接触时间⼤于8秒钟以上，有利于脱硫效率的保证和脱硫灰⽔分的充分蒸发，提⾼整个系统的可靠性。

另外，长达8秒的接触时间为⾼脱硫率提供了的保证。

3、将物料和⽔分开单独加⼊到吸收塔内，加⽔的位置位于流化床颗粒浓度最⼤和湍动能最⼤的区域，采⽤单根回流式⾼压喷嘴，注⼊到塔内的雾化⽔的粒径⼩于200µ，通过⽓流和以⼤量激烈湍动的颗粒，促使脱硫反应的降温⽔得到有效的蒸发。

4、采⽤回流式⾼压喷嘴单喷嘴，⽔泵的出⽔设计量是喷嘴注⽔量的数倍，适应烟温变化的能⼒较强。

5、脱硫灰和吸收剂均从⽂丘⾥下部烟⽓⾼温段注⼊，抑制和减少了强吸⽔性物质的产⽣，提⾼了脱硫灰的流动性，解决了脱硫灰过度抱团、黏结的问题。

当代化工研究Modem Chemical Research158工艺与设备2019 ・ 06焦化厂几种烟气脱硫工艺的对比和分析*朱进（潞安焦化有限责任公司山西046000）摘耍：我国是焦炭生产和使用大国，每年约生产和使用5亿吨焦炭，焦炭在生产过程中产生了大量的焦炉烟气，以前通过烟筒排放到大 气中，排放物中有SO?、NOx 及粉尘等，造成了环境严重污染，2012年6月，环境保护部及国家质量监督检验检疫局联合发布了《炼焦化学 工业污染物排放标准》，明确规定了焦化工业餉大气污染物排放标准，对于国家重点环保治理城市26+2执行超低排放标准，要求烟气中 SO?不超30mg/m 1*3 , NOx 不超150mg/m 3,粉尘不超15mg/m 3;目前所有焦化厂均安装了烟气脱硫装置，目前国内运行较好的脱硫工艺主要三 种，分别是：SDS 工艺、CFB 工艺、SDA 工艺，本文就是对这三种工艺进行比较分析，以便同行进行选择.1. S DS 干法脱硫工艺描述及反应原理该工艺由烟气系统、制粉及烟道喷射脱硫系统、压缩空气 系统等组成。

配套通风除尘、供配电、仪表与控制、暖通等。

脱硫系统采用脱硫剂为外购袋装25kg/袋小苏打（吸 潮性强），其品质要求如下：入料粒度：W3mm,正常粒度 50〜70um （NaHC03）,纯度M90%。

由于外购小苏打颗粒度较大，不能直接使用，因此 需经闭式机械磨研磨成合格的产品（粒度800目90%通过，20-30um ）。

通过风机和管网送入至烟道反应器内。

⑴SDS 工艺脱硫原理在原烟气烟道上设置一反应器，通过高效的SDS 干法脱 硫喷射及均布装置，将脱硫剂（20〜30U m ）喷入烟道反应器内。

脱硫剂在反应器内被热激活，比表面积迅速增大，与 烟气充分接触，发生物理、化学反应，烟气中的SO?等酸性 物质被吸收。

然后通过除尘后经引风机送至原烟囱排放。

SDS 脱硫工艺机理如下：2NaHC03+S02+l/202^Na 2S04+2C02+H 202NaHC03+S03^Na 2S04+2C02+H 20（2） SDS 脱硫工艺技术优势SDS 脱硫工艺具有良好的、适宜的调节特性，脱硫装置运行及停运不影响主机的连续运行，脱硫系统的负荷范围与 主机负荷范围相协调，保证脱硫系统可靠和稳定地连续运行。

焦炉烟气脱硫脱硝常见工艺流程对比摘要：对比了焦炉烟气脱硫脱硝的三种常见工艺的优缺点，对于焦炉烟气含有粘性焦油的特点，综合各工艺的实际效果，认为旋转喷雾干燥法（SDA）脱硫+除尘脱硝一体化装置+风机的工艺较适用于焦炉烟气脱硫脱硝。

该流程脱硫温降低，每整套净化工艺流程短、主体设备少，不涉及多次换热，占地、能耗均有优势。

关键词：焦炉烟气；脱硫脱硝；工艺流程对比1 技术背景国家环境保护部在2016年11月下发了《关于实施工业污染源全面达标排放计划的通知》（环环监〔2016〕172号）文件，各级政府均开始要求焦化行业全面达到《炼焦化学工业污染物排放标准》（GB16171-2012）中的排放指标要求，许多焦化企业面临“不达标，即关停”的生死考验，所以选择合适的焦炉烟气脱硫脱硝工艺流程并立即实施已刻不容缓。

2 常见工艺流程对比目前焦炉烟气脱硫脱硝主要有三种不同的工艺路线，优缺点比较如下：2.1SCR脱硝+风机+GGH降温+氨法脱硫+GGH升温+湿法电除尘此工艺路线的优点是余热锅炉可以回收更多热量。

此工艺路线的缺点是脱硝催化剂处于不利位置。

焦炉烟气中的SO2会被催化剂氧化成相对较多的SO3，SO3与氨反应生成硫酸氢铵，气态硫酸氢铵随着烟气温度降低，凝结成液态（270℃以下），长期运行会粘附、堵塞催化剂，降低脱硝催化剂的脱硝效率。

焦炉烟气中含有～30mg/Nm3颗粒物，直接排放不达标，必须设置湿法电除尘器，此项的设备费用和能耗极大。

2.2 活性炭吸附脱硫+氨气脱硝+活性炭再生装置此工艺路线的优点是可以同时进行脱硫脱硝；生产过程中无需工艺水，不仅避免了废水处理难题，而且烟气温降小，可以省去烟气冷却和再热等环节。

此工艺路线的缺点是目前技术不成熟，仍有许多关键问题尚未解决。

首先是吸附容量低：出口SO2很难达到30mg/Nm3以下的标准，且吸附速率慢。

其次，活性炭工艺再生频繁，炭原料损失高，运营成本不尽如人意。

最后，本工艺设备并不可靠，塔器内壁易被氨盐腐蚀，且塔内温度分布不均匀，容易形成热点甚至引起着火。

半干法脱硫
半干法脱硫技术结合了干法和湿法的优点，具有较低的能耗和成本， 同时处理效果也较好，是一种具有广泛应用前景的脱硫技术。
未来研究方向
研发高效、低能耗、环保的新 型脱硫技术，以满足国家对环 保的更高要求。
加强脱硫技术在实际生产中的 应用研究，提高脱硫效率，降 低运行成本。
开展脱硫副产物的资源化利用 研究，实现脱硫废物的综合利 用，促进循环经济发展。
适用于大型燃煤电厂及工业锅炉。
海水脱硫法
原理
利用海水的碱性和氯离子与烟气中的二氧化硫反 应，生成硫酸根离子。
特点
脱硫效率高、吸收剂利用率高、无二次污染。
应用场景
适用于沿海地区的燃煤电厂。
03
各脱硫工艺对比
技术特点对比
湿法脱硫
半干法脱硫
湿法脱硫技术是应用最广泛的脱硫工 艺，具有高脱硫效率和低能耗等特点。 其技术成熟，适用于各种规模的燃煤 机组。
半干法脱硫技术结合了湿法和干法的 优点，既具有较高的脱硫效率，又具 有较小的投资和占地面积。适用于中 小型燃煤机组。
干法脱硫
干法脱硫技术是在干燥状态下进行脱 硫，具有投资少、占地面积小等优点。 但脱硫效率相对较低，且对煤种有一 定的局限性。
经济性对比
湿法脱硫
虽然初始投资较大，但运行费用较低，且脱脱硫
半干法脱硫技术结合了湿法和干法的优点，既具 有较高的脱硫效率，又具有较小的环境影响。
04
结论
脱硫工艺选择建议
干法脱硫
干法脱硫技术以其高效、低能耗、无污水排放等优点，适用于处理 低硫和高硫煤，是未来脱硫技术的重要发展方向。
湿法脱硫
湿法脱硫技术成熟，适用于处理中高硫煤，但存在高能耗、高成本、 产生废水等问题，需要进一步优化。

目前，国内外的天然气脱硫方法非常多，总的来说可分为间歇法、化学吸收法、物理吸收法、联合吸收法（化学―物理吸收法）、直接转化法，以及在80年代工业化的膜分离法等。

其中，采用溶液或溶剂作脱硫剂的脱硫方法习惯上又统称为湿法，采用固体作脱硫剂的脱硫方法又统称为干法。

2.3.1 物理吸收法这类方法又称为物理溶剂法。

它们采用有机化合物为吸收溶剂（物理溶剂），对天然气中的酸性组分进行物理吸收而将它们从气体中脱除。

在物理吸收过程中，溶剂的酸气负荷（即单位体积或每摩尔溶剂所吸收的酸性组分体积或摩尔量）与原料气中酸性组分的分压成正比。

吸收了酸性组分的富剂在压力降低时，随即放出所吸收的酸性组分。

物理吸收法一特般在高压和较低温度下进行，溶剂酸气负荷高，故适用于酸性组分分压高的天然气脱硫。

2.3.2 化学吸收法这类方法又称化学溶剂法。

它以碱性溶液为吸收溶剂（化学溶剂），与天然气中的酸性组分（主要是H2S和CO2）反应生成某种化合物。

吸收了酸性组分的富液在温度升高、压力降低时，该化合物又能分解释放出酸性组分。

这类方法中最有代表性的是醇胺（烷醇胺）法和碱性盐溶液法。

属于前者的有一乙醇胺（MEA）法、二乙醇胺（DEA）法、二甘醇胺（DGA）法、二异丙醇胺（DIPA）法、甲基二乙醇胺（MDEA）法，以及一些有专利权的方法如胺防护（Amine Guard）法、Flexsorb 法和Gas/Spec法等。

醇胺法是最常用的天然气脱硫方法。

2.3.3 联合吸收法联合吸收法兼有化学吸收和物理吸收两类方法的特点，使用的溶剂是醇胺、物理溶剂和水的混合物，故又称为混合溶液法或化学-物理吸收法。

目前，常用的联合吸收法有：①萨菲诺（Sulfinol）法，吸收溶剂为环丁砜（二氧化四氢噻吩）和DIPA的水溶液（Sulfinol—D法）或环丁砜和MDEA的水溶液（Sulfinol-M 法），习惯称为砜胺法；②Optisol法，吸收溶剂由醇胺、有机溶剂和水组成。

工业锅炉烟气治理中几种脱硫工艺流程及对比1.干法脱硫干法脱硫是利用干燥的吸收剂直接与烟气接触，将烟气中的二氧化硫转化为硫酸盐或硫酸盐的混合物。

干法脱硫工艺简单、投资成本低、占地面积小，适用于硫含量低的烟气。

常见的干法脱硫工艺有喷雾吸收、筒式吸收、循环流化床等。

喷雾吸收是将干燥的喷雾液直接喷入烟道内与烟气接触，使烟气中的二氧化硫被吸收。

筒式吸收是将干燥的吸收剂填入筒内，烟气通过筒内被吸收剂吸收，二氧化硫转化为硫酸盐。

循环流化床是通过气力输送将干燥的吸收剂和烟气混合，烟气中的二氧化硫被吸收后在床内沉积。

干法脱硫工艺的主要优点是投资和运行成本低，但脱硫效率较低。

2.湿法脱硫湿法脱硫是利用吸收剂与烟气接触，通过氧化反应将二氧化硫转化为硫酸盐，并通过吸收剂吸收烟气中的颗粒物。

湿法脱硫工艺可以分为浆液吸收法、石灰石石膏法和氨法。

浆液吸收法是将石灰石和水混合制成浆液，烟气与浆液接触，二氧化硫转化为硫酸盐。

石灰石石膏法是将石灰石和水制成石膏浆料，烟气通过石膏浆料所形成的吸收塔，在吸收塔中与石膏浆料接触，硫酸盐形成在石膏颗粒上。

氨法是通过在烟气中加入氨气，与烟气中的二氧化硫发生反应生成硫酸铵。

湿法脱硫工艺的优点是脱硫效率高，能够同时去除烟气中的颗粒物和二氧化硫，但投资和运行成本较高。

3.半干法脱硫半干法脱硫是将湿法脱硫和干法脱硫两种技术相结合的一种工艺。

半干法脱硫的主要原理是在湿法脱硫工艺中加入干式脱硫的环节，通过干式脱硫可以提高脱硫效率和降低湿法脱硫工艺中的吸收剂消耗量。

常见的半干法脱硫工艺有旋风式湿法脱硫和浆液喷雾干式脱硫。

旋风式湿法脱硫是在湿法脱硫系统的前段设置旋风除尘器，通过旋风分离颗粒物，将大部分颗粒物分离并回收，然后再进入湿法脱硫系统进行吸收。

浆液喷雾干式脱硫是在干燥塔内喷雾吸收剂直接与烟气接触，在干燥塔内将烟气中的二氧化硫转化为硫酸盐。

半干法脱硫工艺的优点是脱硫效率高，投资和运行成本相对较低，但操作复杂度较高。

分享现行脱硫中比较流行的工艺技术的对比石灰石/石灰-石膏法、钠-钙双减法、氧化镁法、氨-硫酸铵法;半干法有：氨
法、石灰法;干法有炉内喷钙法等等。

这些都是在现行脱硫中比较流行的工艺。

一.先说石灰石/石灰-石膏法，这种工艺在欧美是最流行的工艺，也是国内大型机组首选的工艺，但是其高液气比、低烟气温度排放、高动力、易结构堵塞、产品品质难以保证等等问题始终难以得到较好的解决。

那么为什么这样的工艺在国内还能是大型机组的主流脱硫工艺呢，这和中国的特殊国情有关，国内的大型机组大部分由国有电力行业或者大型电力企业所垄断，而且大型的脱硫公司大部分也是国有企业或有背景的企业，这就决定了目前的这种情形。

二.其次说钠-钙双减法，这个工艺是为了替代石灰石/石灰-石膏法而应运而生的，但是这个工艺最大的问题就是脱硫副产品难以解决，其副产品为亚硫酸铵，难以氧化成石膏，等于是形成了污染物的转换，由废气变成了废物。

所以，这也是禁锢这个工艺继续发展的瓶颈。

三.再次说氧化镁法，最主要的问题是工艺较复杂，脱硫剂来源受限制，如果附近没有氧化镁，那么脱硫的成本将会大大提高。

四.然后说氨-硫酸铵法，这种工艺是可以实现副产品再利用的工艺，但是也有缺点：脱硫剂的来源受限制，如果附近没有氨源，买液氨作为脱硫剂代价太高;氨的逃逸控制点很严格，如果操作不当会造成氨的逃逸。

这种工艺最适用于化肥、化工、煤化工等行业，这些企业对化工工艺最为了解，运行起来轻车熟路。

最后说半干法和干法，这两种大工艺都是实现的是污染形式的转换，从废气变成废渣或者废水，害人不浅。

错误!错误!。

脱硫工艺是用湿法、半湿法还是干法，看完这篇就知道了导读目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。

湿法脱硫技术较为成熟，效率高，操作简单。

一、湿法烟气脱硫技术优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。

湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。

缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。

系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。

分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。

技术路线A、石灰石／石灰-石膏法原理：是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙（CaSO4），以石膏形式回收。

是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。

目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。

对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。

B 、间接石灰石-石膏法:常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。

原理：钠碱、碱性氧化铝（Al2O3·nH2O）或稀硫酸（H2SO4）吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。

该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。

C、柠檬吸收法：原理：柠檬酸（H3C6H5O7·H2O）溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99％以上。

湿法与半干法烟气脱硫工艺技术比较随着国家环保政策的日益严格，对火力发电厂锅炉烟气脱硫、除尘的要求也更加严格，现行超净排放标准一般为粉尘：≤5mg/Nm³，二氧化硫：≤35mg/Nm³；部分地区甚至要求超超净排放，粉尘：≤2mg/Nm³，二氧化硫：≤8mg/Nm³等，如此要求对火力发电厂烟气脱硫、除尘工艺也提出了更高的要求。

现行火力发电厂锅炉烟气脱硫工艺主要分为湿法和半干法两种，两种脱硫方式结合不同的除尘工艺，共同组成了烟气脱硫、除尘处理工艺。

现就两种不同的工艺路线做出相应比较，明确相关优缺点，可作为工艺路线选取的参考。

一、工艺路线比较1.湿法脱硫主要工艺路线石灰石-石膏湿法工艺路线流程见下图：图1石灰石-石膏湿法工艺路线流程示意图湿法脱硫采用GaCO3作为脱硫剂，核心装置为脱硫塔，GaCO3粉经制浆系统后，以浆液形式经喷淋系统进入脱硫塔，在脱硫塔内与SO2反应，最终以GaSO4形式将SO2固化脱除。

其它系统包含增加脱硫剂利用效率的浆液循环系统，增加GaSO3到GaSO4转化的氧化系统，浆液外排系统，浆液的脱水系统等。

为降低大量粉尘进入脱硫塔，对脱硫循环浆液造成不利影响，一般在烟气进入脱硫塔前，须进行脱尘处理。

而又由于湿法脱硫塔顶部仅设有除雾器，对液滴脱除效率不高，要达到粉尘超净排放，一般需在脱硫塔后配套湿式电除尘器来实现。

故整体处理工艺一般如下：锅炉烟气经SCR脱硝处理后，一级配套高效除尘器（电袋、布袋除尘器、电除尘器）进行脱硫前除尘，保证脱硫入口烟气粉尘浓度满足要求。

经一级除尘后烟气进入湿法喷淋塔进行脱除SO2反应。

由于湿法脱硫反应环境无法脱除烟气中以细微硫酸雾滴存在的SO3，在湿法喷淋塔之后必须进一步配套湿式电除尘器来实现脱除。

配套的二级湿式电除尘器同时肩负粉尘减排提效作用。

由于湿法路线后级脱硫及除尘均在湿式环境下进行，为了提高排烟温度，系统通常还同时配套换热器。

脱硫工艺是用湿法、半湿法还是干法，看完这篇就知道了导读目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。

湿法脱硫技术较为成熟，效率高，操作简单。

一、湿法烟气脱硫技术优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。

湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。

缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。

系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。

分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。

技术路线A、石灰石／石灰-石膏法原理：是利用石灰石或石灰浆液吸收烟气中的SO2，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙（CaSO4），以石膏形式回收。

是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。

目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。

对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。

B 、间接石灰石-石膏法:常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。

原理：钠碱、碱性氧化铝（Al2O3·nH2O）或稀硫酸（H2SO4）吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。

该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。

C、柠檬吸收法：原理：柠檬酸（H3C6H5O7·H2O）溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99％以上。

SDA-FGD
NID-FGD 干法： 活性炭吸附
炉内喷钙 电子束照射
针对焦化厂烟气脱硫，目前国内投入使用的脱硫工艺主 要集中在石灰石—石膏法、氨法以及SDA-FGD。
1、石灰\石灰石——石膏法
原理：采用石灰（石）配制成10-15%的浆液浓度，在吸收塔内，浆 液与烟气充分接触混合，烟气中的SO2与浆液中的CaCO3反应生成 CaSO3被脱除，CaSO3被鼓入的氧化空气强制氧化成CaSO4（石膏）。
缺点:
1、占地面积大； 2、一次投资和电耗较大、耗水量大； 3、产生废水且无法直接外排； 4、烟气出口温度约在50℃，有明显白烟。 5、操作不当容易结垢，管道堵塞等。
石灰石石膏法的应用
项目名称
规模
工艺
排放指标
山西国峰煤电
2×300MW
石灰石石膏法 ＜35mg/Nm3
神华福能
2×350MW
石灰石石膏法 ＜35mg/Nm3
吸收塔内的化学反应过程 ( 1) 吸收过程
SO2+H2O ⇌SO2﹒H2O⇌H2SO3⇌ H+ +HSO-3 ⇌ 2H++SO32CaCO3+H+→Ca2++HCO-3
Ca2++HSO-3+2H2O→CaSO3﹒2H2O+H+ Ca2++SO-3+1/2H2O→CaSO3﹒1/2H2O ( 2) 氧化过程 CaSO3+2H2O+H+→Ca2++HSO-3+2H2O
华能海门电厂
3×1036MW
石灰石石膏法 ＜35mg/Nm3
......
......
