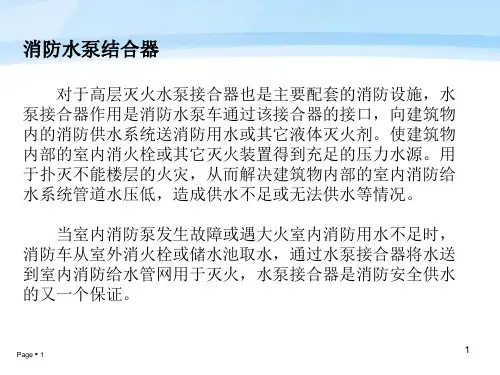

消防水泵结合器
对于高层灭火水泵接合器也是主要配套的消防设施，水 泵接合器作用是消防水泵车通过该接合器的接口，向建筑物 内的消防供水系统送消防用水或其它液体灭火剂。使建筑物 内部的室内消火栓或其它灭火装置得到充足的压力水源。用 于扑灭不能楼层的火灾，从而解决建筑物内部的室内消防给 水系统管道水压低，造成供水不足或无法供水等情况。
当室内消防泵发生故障或遇大火室内消防用水不足时， 消防车从室外消火栓或储水池取水，通过水泵接合器将水送 到室内消防给水管网用于灭火，水泵接合器是消防安全供水 的又一个保证。
Page ▪ 1
1
Page ▪ 2
2
水泵结合器的组成
水泵接合器由法兰接管、弯管、止回阀、放水阀、 闸阀、消防接口、本体等部件组成。
4）消防水泵接合器和消火栓的位置标志应明显，栓口 的位置应方便操作，是为了突出其使用功能，确保操作快 捷。室外消防水泵接合器和室外消火栓当采用墙壁式时， 其进、出水栓口的中心安装高度距地面为1.1m也是为了方 便操作。
Page ▪ 4
4
水泵结合器的安装
1）统一规定试验压力为工作压力的1.5倍，但不得 小于0.6MPa。既便于验收时掌握，也满足工程需要。
2）为保证管道畅通，防止杂质、焊渣等损坏消火 栓，消防管道应进行冲洗。
Page ▪ 3
3
3) 消防水泵接合器的安全一组消火栓 的水栓能有10～15m的充实水柱

在消防给水系统中，消防排水 泵的主要作用是及时排除积水 、废水等，保证系统的正常运 行。
根据不同的分类标准，消防排 水泵可以分为多种类型。按工 作原理可分为叶片式排水泵、 容积式排水泵等；按使用场所 可分为固定式排水泵和移动式 排水泵。
在选择和设置消防排水泵时， 需要考虑多种因素，如系统的 流量、扬程、压力等参数，以 及泵的使用环境、安全可靠性 、维护管理等方面的要求。
04
消防给排水系统的设计 与安装
设计原则与标准
安全性原则
可靠性原则
经济性原则
环保性原则
确保系统在火灾发生时 能够及时、有效地灭火，
保障人员安全。
设计时应充分考虑各种 可能出现的异常情况，
确保系统稳定可靠。
在满足功能需求的前提 下，合理控制成本，提
高经济效益。
减少对环境的负面影响， 合理利用水资源，降低
消防排水设施的选型与设置
在选择和设置消防排水设施时，需要考虑多种因 素，如系统的流量、扬程、压力等参数，以及设 施的使用环境、安全可靠性、维护管理等方面的 要求。
消防排水泵
消防排水泵的定义
消防排水泵的作用
消防排水泵的分类
消防排水泵的选型与设置
消防排水泵是一种用于消防给 排水系统的专用水泵，具有高 扬程、大流量、强自吸等特点 。
创新三
新型材料在消防管道和储水设备中的应用。
创新二
高效灭火设备与技术的集成化应用。
创新四
物联网技术在消防给排水系统监控中的应用。
未来发展趋势与挑战
趋势二
多元化水源的开发 与利用，提高应急 供水能力。
挑战一
如何提高系统的安 全性和稳定性。
趋势一
消防给排水系统与 智能化技术的深度 融合。

标志铭牌应标明供水系统、供水范围和额定压力。
02
分区供水应分区设置水泵接合器
在消防车供水压力范围内
当采用分区供水时，应在消防车供水压力 范围内的分区设置水泵接合器。
高度超过供水高度
当建筑物高度超过消防车供水高度时，消防 给水应在设备层等方便操作的地点设置手抬 泵或移动泵接力供水的吸水和加压接口。
距室外消火栓15m-40m
消防水泵接合器距室外消火栓或消防水池的距离 不宜小于 15m，并不宜大于 40m。
消防水泵接合器应设置场所
下列场所的室内消火栓给水系统应设置消防水泵接合器
1.高层民用建筑 2.设有消防给水的住宅、超过五层的其他多层民用建筑； 3.超过2层或建筑面积大于10000平方米的地下或半地下建 筑（室）、室内消火栓设计流量大于10L/s平战结合的人防 工程； 4.高层工业建筑和超过四层的多层工业建筑； 5.城市交通隧道。
冬季防冻措施
定期检查保温情况
冬季应对消防水泵接合器采取防冻措施，并定期检查其保温情况。
采取防冻措施
在寒冷地区，冬季应对消防水泵接合器采取防冻措施。
阀门启闭灵活
阀门启闭应灵活。
地下式水泵接合器
地下式水泵接合器应采用铸有“消防水 泵接合器”标志的铸铁井盖。
井盖标志
永久性固定标志
并在附近设置指示其位置的永久性固定 标志。
05
密封性试验
按相关标准执行
密封性试验应按消火栓系统或自动喷水灭火系统的相关标 准执行。
试验压力1.5倍工作压力
试验压力为工作压力的 1.5 倍。
消防工程
颜涛
2024-10
目 录
01 一 般 规 定 02 分 区 供 水 设 置 03 组 装 式 与 整 体 式 安 装 04 安 全 阀 及 止 回 阀 安 装 05 调 试 与 试 验 06 日 常 检 查 与 维 护

精选ppt
建筑消防安全
26
管道布置：
❖室外消防给水管网布置成环状，但消防用 水量不超过15 L/s时也可以布置成枝状。 ❖由市政管道向环状管网供水的干管不应少 于两条。 ❖室外消防给水管道的最小直径不应小于100 mm。
精选ppt
建筑消防安全
27
二、消防水池：
❖消防水池应设取水口，其取水口与建筑的 距离不宜小于15m。
❖高≤24m，体积≤5000m3建筑，应保证 有一支水枪的充实水柱到达同层内任何 部位。
❖其他民用建筑应保证有两支水枪的充实 水柱达到同层内任何部位。
❖不允许有任何死角。
精选ppt
建筑消防安全
32
根据各种用水系统的供水水质要求是否 一致，可将消防水池与生产贮水池合用，也 可单独设置，但生活水池须独立设置。
精选ppt
建筑消防安全
17
（六）消防水箱（高位水箱）
消防水箱对扑救初期或起着重要作用。 水箱的设置要求： ❖为确保其自动供水的可靠性，应采用重力 自流供水方式； ❖高度：满足室内最不利点消火栓所需水压 要求 ❖容积：应贮存有室内10min的消防水量。
（五）消防水池
适用条件：用于无室外消防水源或室外水 源不能满足要求的情况下，贮存火灾持续时 间内室内外消防用水量（若室外水源能满足 补水的要求，可扣除火灾持续时间内补充的 水量）。
设置：可设于室外地下或地面上，也可设 在室内地下室，或与室内游泳池、水景水池 兼用。
精选ppt
建筑消防安全
16
❖消防水池要求：
施；（临时高压系统应设起泵按钮）
► 消火栓箱体的门，用不燃材料制作， 并应有明显标志，与周围装修颜色有 明显区别。
精选ppt
