浅谈换热器管束制作过程中的关键工序

换热器制造工序过程卡换热器是一种常见的热交换设备，用于将热量从一个流体传递到另一个流体。

换热器制造的工序过程卡包括以下几个主要步骤：1.原材料准备：换热器的主要材料通常为金属（如钢、铜、铝等）和密封材料。

在制造过程中，需要准备这些材料，包括检查材料的质量和尺寸是否符合要求。

2.设计和加工：根据换热器的设计要求，制定相应的制造工艺流程。

这通常涉及到设备的尺寸、热传导性能、流体通道的设计等。

然后进行加工，包括切割、焊接、钻孔等工艺，将原材料制成相应的形状。

3.焊接：焊接是制造换热器过程中的重要工艺。

根据设计要求，将金属材料进行焊接，连接成一个整体。

焊接工艺包括选择合适的焊接电流和时间、焊接材料的选择、焊接接头的准备等。

4.清洗和除油：换热器制造过程中，金属材料通常会有一定程度的油污和杂质。

在下一步涂层和装配之前，需要对金属材料进行清洗和除油处理，以确保材料表面的干净和光滑。

5.涂层和防腐处理：在装配之前，换热器的金属表面需要进行涂层处理，以提高其耐腐蚀性能。

常见的涂层材料包括烤漆、喷漆、热浸镀等。

涂层能够提高材料的表面硬度、耐腐蚀性和耐高温性能。

6.装配和测试：根据设计要求，将焊接好的金属零部件进行装配。

装配工作包括热交换管、密封件、法兰连接等。

装配完成后，进行压力测试和泄漏测试，以确保换热器的性能符合设计要求。

7.填充介质：根据客户的需求和设备使用环境，填充合适的介质。

常见的介质包括水、蒸汽、空气等。

填充介质后，进行再次测试，确保介质流动和温度变化符合设计要求。

8.包装和出厂：最后一步是对换热器进行包装和出厂。

根据客户要求，用适当的材料进行包装，以保护换热器的表面。

然后进行最后的检查，确保换热器的外观和性能符合要求，准备发货给客户。

总之，换热器制造的工序过程包括原材料准备、设计和加工、焊接、清洗和除油、涂层和防腐处理、装配和测试、填充介质、包装和出厂等步骤。

每个步骤都需要严格控制和测试，以确保最终制造出的换热器具有良好的质量和性能。

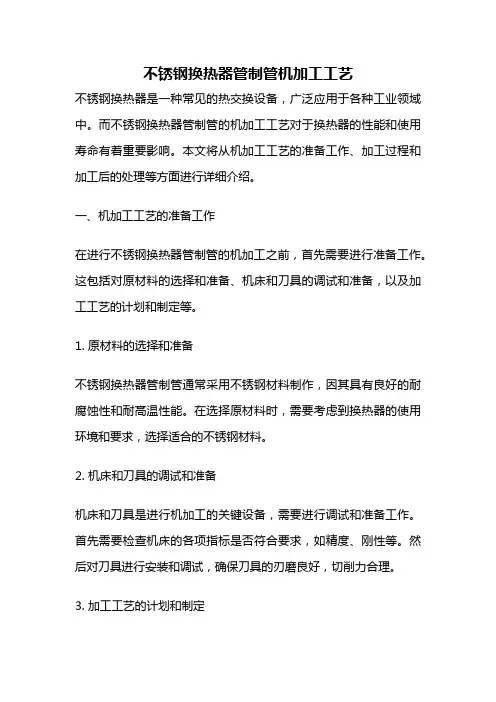

不锈钢换热器管制管机加工工艺不锈钢换热器是一种常见的热交换设备，广泛应用于各种工业领域中。

而不锈钢换热器管制管的机加工工艺对于换热器的性能和使用寿命有着重要影响。

本文将从机加工工艺的准备工作、加工过程和加工后的处理等方面进行详细介绍。

一、机加工工艺的准备工作在进行不锈钢换热器管制管的机加工之前，首先需要进行准备工作。

这包括对原材料的选择和准备、机床和刀具的调试和准备，以及加工工艺的计划和制定等。

1. 原材料的选择和准备不锈钢换热器管制管通常采用不锈钢材料制作，因其具有良好的耐腐蚀性和耐高温性能。

在选择原材料时，需要考虑到换热器的使用环境和要求，选择适合的不锈钢材料。

2. 机床和刀具的调试和准备机床和刀具是进行机加工的关键设备，需要进行调试和准备工作。

首先需要检查机床的各项指标是否符合要求，如精度、刚性等。

然后对刀具进行安装和调试，确保刀具的刃磨良好，切削力合理。

3. 加工工艺的计划和制定加工工艺的计划和制定是确保机加工过程顺利进行的重要环节。

根据不锈钢换热器管制管的形状、尺寸和加工要求，制定合理的加工工艺，包括加工顺序、切削参数等。

二、机加工过程不锈钢换热器管制管的机加工过程主要包括切削、铣削和钻削等工序。

下面将分别介绍这些工序的具体操作步骤。

1. 切削切削是不锈钢换热器管制管加工中最常见的工序。

在进行切削之前，需要先进行上料、夹紧和定位等工作。

然后根据加工工艺的要求，选择合适的切削刀具和切削参数，进行切削操作。

2. 铣削铣削主要用于不锈钢换热器管制管的平面加工和轮廓加工。

在进行铣削之前，同样需要进行上料、夹紧和定位等工作。

然后根据加工工艺的要求，选择合适的铣削刀具和铣削参数，进行铣削操作。

3. 钻削钻削主要用于不锈钢换热器管制管的孔加工。

在进行钻削之前，同样需要进行上料、夹紧和定位等工作。

然后根据加工工艺的要求，选择合适的钻削刀具和钻削参数，进行钻削操作。

三、机加工后的处理机加工后的不锈钢换热器管制管还需要进行一系列的处理工序，以提高其表面质量和性能。

浅谈换热器管束制作过程中的关键工序作者：尤天运来源：《中国新技术新产品》2013年第22期摘要：管壳式换热器属于多腔容器，且因含管板计算，因此设计复杂。

本文就换热器管束制作过程中的关键工序进行了探讨，并针对关键工序提出了一些建议，以期能为更好地进行换热器管束的制作提供参考。

关键词：换热器；焊接方法；装配；胀管率的确定中图分类号：TE96 文献标识码：B换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

而管束是换热器的重要组成部分，若换热器管束的制作不合理，很容易会导致换热管胀接失效、管板变形，严重时甚至使整台换热器报废，所以，做好管束制作过程中的控制对换热器的正常运行工作显得尤为重要。

1 选用合理的焊接方法对比多个压力容器装置规程内要求可知，一般是均要求使用C类焊缝进行管板和筒体的焊接，且焊接时必须要进行全焊透结构焊接。

为了能够真正做到规程要求，减少焊接时可避免的一些措施，防止额容器变形，提高其性能，在经过多个试验后认为可以采取如下方法进行：1.1 确定焊接结构在（45±2）°的坡口进行筒体端面加工时，一般需要将坡口钝边留出一个大约1mm至2mm的边。

然后使用使用材料为16MnR、厚度为25mm至40mm的管板装修台阶。

通常情况，台阶的直径4mm至5mm。

筒体和管板之间需要留有约1mm至2mm的距离，如图1所示。

1.2 选择焊接方法在总结规程内对焊接结构的要求和分析不同焊接方法之间的优劣势之后，本研究决定使用焊接成本非常低、质量极高、易成形且效率非常好的CO2气体保护焊作为主要焊接方法。

1.3 确定合理的焊接参数确定焊接参数的目的主要是为了预防变形和提高质量。

确定参数需要注意的事项：（1）按照筒体厚度选择合理参数。

若厚度在4.5mm至7mm以内，那么则选择一次成形方式；若厚度在7mm至11mm以内，那么则用二次成形方式。

（2）二次焊接成形第一层和第二层需先后间隔15min至20min，如此才可确保第一层的质量。

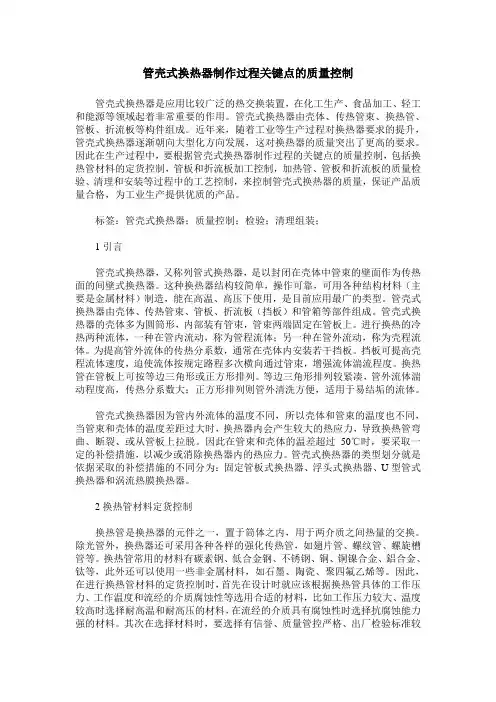

管壳式换热器制作过程关键点的质量控制管壳式换热器是应用比较广泛的热交换装置，在化工生产、食品加工、轻工和能源等领域起着非常重要的作用。

管壳式换热器由壳体、传热管束、换热管、管板、折流板等构件组成。

近年来，随着工业等生产过程对换热器要求的提升，管壳式换热器逐渐朝向大型化方向发展，这对换热器的质量突出了更高的要求。

因此在生产过程中，要根据管壳式换热器制作过程的关键点的质量控制，包括换热管材料的定货控制，管板和折流板加工控制，加热管、管板和折流板的质量检验、清理和安装等过程中的工艺控制，来控制管壳式换热器的质量，保证产品质量合格，为工业生产提供优质的产品。

标签：管壳式换热器；质量控制；检验；清理组装；1引言管壳式换热器，又称列管式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。

管壳式换热器的壳体多为圆筒形，内部装有管束，管束两端固定在管板上。

进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。

为提高管外流体的传热分系数，通常在壳体内安装若干挡板。

挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。

换热管在管板上可按等边三角形或正方形排列。

等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

管壳式换热器因为管内外流体的温度不同，所以壳体和管束的温度也不同，当管束和壳体的温度差距过大时，换热器内会产生较大的热应力，导致换热管弯曲、断裂、或从管板上拉脱。

因此在管束和壳体的温差超过50℃时，要采取一定的补偿措施，以减少或消除换热器内的热应力。

管壳式换热器的类型划分就是依据采取的补偿措施的不同分为：固定管板式换热器、浮头式换热器、U型管式换热器和涡流热膜换热器。

管撬式换热器制作工艺流程
一、管撬式换热器结构特点
管撬式换热器是一种常见的换热设备,它由管束和翅片组成。

管束内流经热媒,翅片连接在管束外侧。

当介质从管束内流过时,翅片吸收热量,并与外界空气进行换热。

这种结构使得管撬式换热器具有换热面积大、传热效率高的特点。

二、管撬式换热器制作工艺流程
1. 管材加工
将无缝钢管进行切割、弯曲、拼焊,制成U型管或螺旋管,组成管束。

控制管径、壁厚及拼接缝焊接质量。

2. 翅片制作
将铝合金薄板冲压成翅片形状,控制翅片厚度、间距及尺寸精度。

3. 构件预装配
在装配台上,根据设计要求进行管束和翅片的预装配。

控制管束和翅片的相对位置。

4. 构件拼焊
使用焊条或点焊的方式,将翅片固定连接在管束外侧。

保证焊缝质量。

5. 漏试
在管束内充入压缩空气,用肥皂水检查所有焊缝,确保无泄漏点。

6. 防腐处理
对外露面进行喷油、喷漆等防腐处理。

7. 组装入壳
将换热组件装入壳体内,进行管路接装,完成产品组装。

8. 检验
进行通水试验、压力试验等,检查密封性能、强度是否符合要求。

三、管撬式换热器制作过程中的关键控制点
1. 管材、翅片材料选择及加工质量控制
2. 管束与翅片的装配精度控制
3. 焊接工艺参数控制
4. 漏试及防腐处理质量控制
5. 产品组装及检验控制。

固定管板式换热器制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘固定管板式换热器的制造流程固定管板式换热器，作为一种常见的热交换设备，广泛应用于石油、化工、电力、冶金等领域。

换热管制造流程一、原材料准备。

咱制造换热管，那原材料可不能马虎。

就像做菜，食材不好，菜肯定也不咋地。

这原材料得是质量上乘的金属材料，像铜啊、不锈钢之类的。

在选材料的时候，厂家得各种检查，看看有没有裂缝啊，材质是不是均匀呀。

就好比挑水果，得挑那些外表光滑、没有烂疤的，这金属材料也是，要是有毛病，那制造出来的换热管肯定容易出问题。

而且呢，材料的规格也得严格按照要求来，厚度啊、宽度啥的，都得刚刚好。

这就像是给你做衣服，尺寸不对，穿起来肯定不舒服。

二、切割加工。

材料选好了，接下来就是切割啦。

这个切割可不是随便乱切的哦。

工人师傅得根据设计好的换热管长度来切。

这就像是裁布料，要量好尺寸再下刀。

切割的工具也很重要呢，得用那种精准度很高的切割机。

要是切得长短不一，那后面组装的时候可就麻烦了。

就像搭积木，积木块大小不一样，搭起来的房子肯定歪歪扭扭的。

而且切割的时候还要注意切口的平整度，要是切口毛毛糙糙的，就会影响到后面的加工工序，说不定还会影响到整个换热管的性能呢。

三、弯管操作。

切割好的管子，有些时候是需要弯管的。

这个弯管可是个技术活。

工人师傅要把直直的管子弯成特定的形状。

这就像捏橡皮泥，要把它捏成你想要的形状可不容易。

弯管的时候，得用专门的弯管设备，而且还得掌握好力度和角度。

如果弯管的角度不对，那这换热管就没法在设备里好好工作了。

比如说要把管子弯成90度角，要是弯成了85度或者95度，那就不合适了。

而且在弯管的过程中，还得注意管子的表面不能有损伤，要是被刮花了或者凹进去一块，就像人的脸上破了相，不仅不好看，还会影响功能。

四、焊接环节。

如果换热管是由多段组成的，那就需要焊接了。

焊接就像是给管子做缝合手术一样。

焊工师傅得把两段管子严丝合缝地接在一起。

焊接的质量可太重要了，要是焊接得不好，有缝隙或者有虚焊的地方，那在使用的时候，就可能会出现泄漏的情况。

就像水桶有个小漏洞，水就会慢慢流出来。

而且焊接的工艺也有很多种，要根据管子的材质和使用要求来选择合适的焊接方法。

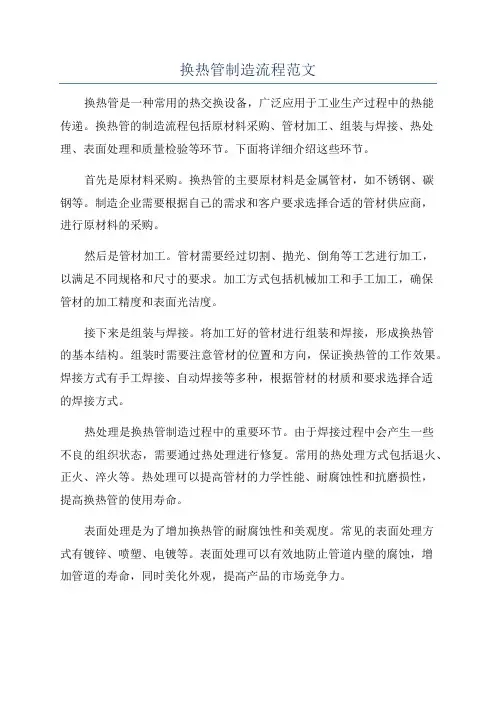

换热管制造流程范文换热管是一种常用的热交换设备，广泛应用于工业生产过程中的热能传递。

换热管的制造流程包括原材料采购、管材加工、组装与焊接、热处理、表面处理和质量检验等环节。

下面将详细介绍这些环节。

首先是原材料采购。

换热管的主要原材料是金属管材，如不锈钢、碳钢等。

制造企业需要根据自己的需求和客户要求选择合适的管材供应商，进行原材料的采购。

然后是管材加工。

管材需要经过切割、抛光、倒角等工艺进行加工，以满足不同规格和尺寸的要求。

加工方式包括机械加工和手工加工，确保管材的加工精度和表面光洁度。

接下来是组装与焊接。

将加工好的管材进行组装和焊接，形成换热管的基本结构。

组装时需要注意管材的位置和方向，保证换热管的工作效果。

焊接方式有手工焊接、自动焊接等多种，根据管材的材质和要求选择合适的焊接方式。

热处理是换热管制造过程中的重要环节。

由于焊接过程中会产生一些不良的组织状态，需要通过热处理进行修复。

常用的热处理方式包括退火、正火、淬火等。

热处理可以提高管材的力学性能、耐腐蚀性和抗磨损性，提高换热管的使用寿命。

表面处理是为了增加换热管的耐腐蚀性和美观度。

常见的表面处理方式有镀锌、喷塑、电镀等。

表面处理可以有效地防止管道内壁的腐蚀，增加管道的寿命，同时美化外观，提高产品的市场竞争力。

最后是质量检验。

在换热管制造过程中，质量检验是必不可少的一环。

质量检验包括尺寸检验、表面质量检验、焊接质量检验等。

通过质量检验，可以确保换热管的质量符合相关标准和要求，保证产品的可靠性和稳定性。

以上是换热管制造流程的基本环节，不同的企业和产品可能会有一些差异。

换热管制造过程中需要严格按照施工规范和质量控制标准进行操作，确保产品的质量和性能。

同时，生产企业还需要注重技术创新和设备更新，提高生产效率和产品质量，满足市场需求。

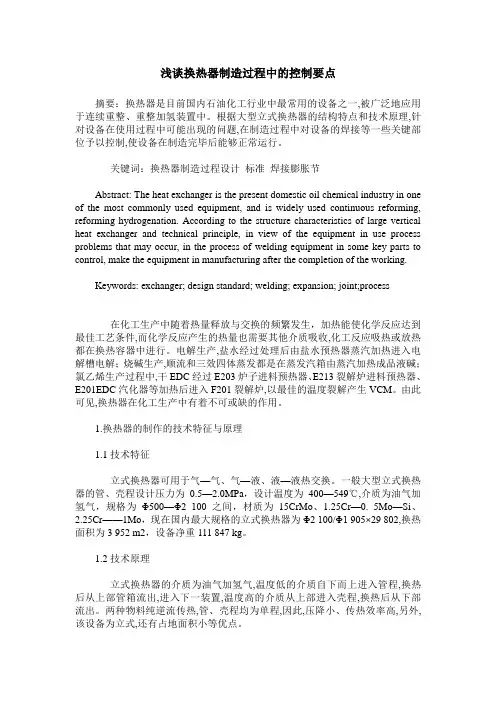

浅谈换热器制造过程中的控制要点摘要：换热器是目前国内石油化工行业中最常用的设备之一,被广泛地应用于连续重整、重整加氢装置中。

根据大型立式换热器的结构特点和技术原理,针对设备在使用过程中可能出现的问题,在制造过程中对设备的焊接等一些关键部位予以控制,使设备在制造完毕后能够正常运行。

关键词：换热器制造过程设计标准焊接膨胀节Abstract: The heat exchanger is the present domestic oil chemical industry in one of the most commonly used equipment, and is widely used continuous reforming, reforming hydrogenation. According to the structure characteristics of large vertical heat exchanger and technical principle, in view of the equipment in use process problems that may occur, in the process of welding equipment in some key parts to control, make the equipment in manufacturing after the completion of the working.Keywords: exchanger; design standard; welding; expansion; joint;process 在化工生产中随着热量释放与交换的频繁发生，加热能使化学反应达到最佳工艺条件,而化学反应产生的热量也需要其他介质吸收,化工反应吸热或放热都在换热容器中进行。

电解生产,盐水经过处理后由盐水预热器蒸汽加热进入电解槽电解；烧碱生产,顺流和三效四体蒸发都是在蒸发汽箱由蒸汽加热成品液碱；氯乙烯生产过程中,干EDC经过E203炉子进料预热器、E213裂解炉进料预热器、E201EDC汽化器等加热后进入F201裂解炉,以最佳的温度裂解产生VCM。

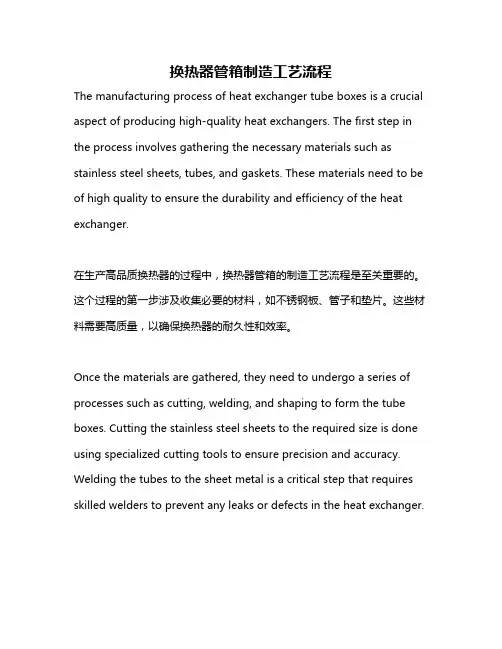

换热器管箱制造工艺流程The manufacturing process of heat exchanger tube boxes is a crucial aspect of producing high-quality heat exchangers. The first step in the process involves gathering the necessary materials such as stainless steel sheets, tubes, and gaskets. These materials need to be of high quality to ensure the durability and efficiency of the heat exchanger.在生产高品质换热器的过程中，换热器管箱的制造工艺流程是至关重要的。

这个过程的第一步涉及收集必要的材料，如不锈钢板、管子和垫片。

这些材料需要高质量，以确保换热器的耐久性和效率。

Once the materials are gathered, they need to undergo a series of processes such as cutting, welding, and shaping to form the tube boxes. Cutting the stainless steel sheets to the required size is done using specialized cutting tools to ensure precision and accuracy. Welding the tubes to the sheet metal is a critical step that requires skilled welders to prevent any leaks or defects in the heat exchanger.材料收集完成后，它们需要经历一系列的加工过程，如切割、焊接和成型，以形成管箱。

换热器管束制作及安装工艺1 碳素钢、低合金钢换热管管端外表面应除锈，铝、铜、钛及其合金换热管管端应清除表面附着物及氧化层。

用于焊接时，管端清理长度应不小于管外径，且不小于25mm；用于胀接时，管端应呈现金属光泽，其长度应不小于二倍的管板厚度。

2 用于胀接的换热管，其硬度值一般须低于管板材料的硬度值，如不能满足时，应采取措施预以保证。

有应力腐蚀时，不应采用管端局部退火的方式来降低换热管的硬度。

3 换热管拼接时，应符合以下要求：3.1 对接接头应作焊接工艺评定。

试件的数量、尺寸、试验方法按JB4708的规定；铝、铜、钛焊接接头可参照执行。

3.2 同一根换热管的对接焊缝，直管不得超过一条；U形管不得超过二条；最短管长不应小于300mm；包括至少50mm直管段的U形弯管段范围内不得有拼接焊缝。

3.3 管端坡口应采用机械方法加工，焊前应清洗干净。

3.4 对口错边量应不超过换热管壁厚的10%，且不大于0.3mm，直线度偏差以不影响顺利穿管为限。

3.5 对接后，应按下表选取钢球直径对焊接接头进行通球检查，以钢球通过为合格：换热管外径d d≤2525＜d≤40d＞40钢球直径0.75di 0.8 di 0.85di注：di—换热管内径。

3.6 对接接头应进行射线检测，抽查数量应不少于接头总数的10%，且不少于一条，以JB4730-94 Ⅱ为合格。

若抽检不合格需加倍抽检。

4 U形管的弯制4.1 U形管弯管段的圆度偏差，应不大于换热管名义外径的10%；但弯曲半径小于2.5倍换热管名义外径的U形弯管段可按15%验收。

4.2 U形管不宜热弯，小半径U形管应充水打压至2倍设计压力且不小于16MPa后再行弯管，以保证圆度偏差，对于此部分管子可不再进行单管试压，但对于弯管时未进行打压的弯管后尚需抽查总数的10%。

4.3 当有耐应力腐蚀要求时，冷弯U形管的弯管段及至少包括150mm的直管段应进行热处理。

4.3.1 碳钢、低合金钢钢管进行消除应力热处理，热处理后可不再进行试压。

换热器施工方案摘要：本文介绍了换热器施工方案的基本流程和关键步骤。

换热器作为工业生产中常用的设备，其施工过程对于设备的安装和运行起着至关重要的作用。

本文主要包括施工前的准备工作、施工过程中的注意事项以及施工后的维护措施等内容。

通过本文的学习，读者能够了解换热器施工的基本流程，提高施工效率和质量。

一、引言换热器作为工业领域中常用的设备之一，广泛应用于各种工艺过程中。

换热器的施工过程对于设备的安装和运行起着至关重要的作用。

在换热器施工过程中，需要严格按照一定的流程和步骤进行操作，以确保施工质量和安全。

本文将介绍换热器施工方案的基本流程和关键步骤。

二、施工前的准备工作1. 施工图纸的准备在开始换热器的施工前，需要准备好施工图纸。

施工图纸是指工程设计图纸，包括换热器的结构图、设备安装图、管道连接图等。

施工图纸可以提供给施工人员参考，确保施工过程的正确性和一致性。

2. 材料和设备的准备在进行换热器施工前，需要准备好所需的材料和设备。

主要包括换热器本体、管道、阀门、支撑架等。

施工人员需要根据施工图纸上的要求，准备好所需材料和设备，确保施工过程的顺利进行。

3. 施工场地的准备换热器施工需要一个平整、干燥、整洁的场地。

在施工前，需要对场地进行清理和整理，确保施工过程的安全和顺利进行。

同时，还需要设置必要的安全标识和提示牌，提醒施工人员注意安全。

三、施工过程中的注意事项1. 安全注意事项换热器施工过程中，安全是首要考虑的因素。

施工人员需要穿戴好安全防护装备，并遵守操作规程和安全操作程序。

同时，还需要密切关注施工现场的安全状况，确保施工过程的安全性。

2. 对接和连接注意事项在进行换热器的对接和连接过程中，需要注意以下几点：（1）管道对接：确保管道的尺寸和位置与施工图纸一致，避免因尺寸不符而导致的连接困难。

（2）阀门连接：阀门连接需要慎重操作，确保阀门的密封性和耐压性。

（3）支撑架安装：支撑架的安装需要牢固可靠，能够承受换热器的重量和工作压力。

换热器的工艺流程
《换热器的工艺流程》
换热器是工业生产中常见的设备，用于在不同介质之间传递热量。

换热器的制造过程需要经过一系列工艺流程，下面将详细介绍。

1. 设计
首先，工程师根据客户的需求和工艺要求进行设计。

设计师需要考虑介质的性质、温度、流量等参数，来确定换热器的尺寸、材质和其他技术要求。

2. 材料准备
根据设计要求，工厂需要准备合适的材料，如不锈钢、碳钢、铜等。

这些材料需要进行检验和质量控制，以确保其符合相关标准和要求。

3. 制造
制造过程包括切割、焊接、弯曲、加工等工艺。

首先，将金属板材进行切割，然后根据设计要求进行焊接和组装。

换热器的外壳和管束是通过焊接来完成，同时需要进行压力测试来确保焊接质量。

4. 表面处理
完成焊接和组装后，换热器需要进行表面处理，例如喷涂防锈漆或镀层等，以提高其耐腐蚀性能和外观质量。

5. 总装
将内部管束安装到外壳中，并进行密封和连接。

此外，还需要安装支架、管道、阀门等配件，以便于后续的安装和使用。

6. 检验
在完成总装后，需要进行严格的检验和测试，包括焊接质量、密封性能、压力测试等。

只有检验合格的换热器才能出厂。

7. 包装和出厂
最后，将换热器进行包装，一般采用木质包装或泡沫包装，以确保在运输过程中不受损坏。

然后准备出厂，交付给客户使用。

通过上述工艺流程，换热器的制造过程完成，确保了其在正常使用条件下的安全可靠性和长期稳定性。

换热器制造工艺指导流程第一步：准备工作在制造一个换热器之前，需要进行一些准备工作。

首先，需要确定所需换热器的规格和型号，包括换热器的尺寸、材料、工作条件等。

其次，需要制定详细的制造计划，并确定相关的生产设备和工艺流程。

还需要准备好所需的材料、工具和人员。

第二步：材料准备换热器的制造要使用到各种材料，包括金属管道、冷却介质、绝缘材料等。

在开始制造工作之前，需要对这些材料进行检查和准备，确保其质量和数量符合要求。

第三步：加工制造首先进行的是金属管道的加工制造。

这包括对管道进行切割、弯曲、焊接、打磨等工序，以符合设计要求和尺寸精度。

接下来是对各个零部件进行加工和组装，包括换热器的外壳、隔板、管道支撑等。

在这个过程中，需要确保各个零部件的尺寸和质量符合要求，并进行必要的检验和测试。

第四步：焊接工艺换热器的焊接工艺是整个制造过程中最重要的环节之一、焊接工艺的合理选择和操作可以保证换热器的密封性和可靠性。

在进行焊接之前，需要对焊接材料和设备进行检查和准备。

然后按照焊接工艺规程进行焊接作业，包括焊缝的准备、焊接电流和电压的控制等。

焊接完成后，还需要对焊缝进行检测，确保其质量和可靠性。

第五步：组装和安装在完成零部件的加工和焊接之后，需要对它们进行组装和安装。

这包括对各个零部件进行清洁和处理，以保证其表面的洁净度和光滑度。

然后进行零部件的组装，包括换热器的外壳和管道的安装等。

组装完成后，还需要进行总体调试和测试，以确保换热器的性能和功能正常。

第六步：质量检测在换热器制造过程中，还需要进行质量检测和控制。

这包括对原材料的质量进行检测，对加工和焊接过程进行检测和控制，以及对最终产品进行检测和测试等。

通过这些检测和控制措施，可以确保换热器的质量，提高其可靠性和使用寿命。

第七步：包装和运输最后一步是对换热器进行包装和运输。

在包装过程中，需要对换热器的各个零部件进行保护，以防止在运输过程中受到损坏。

包装完成后，还需要进行相应的标识和记录，以便于追溯和检查。

换热器制作工作流程热器是一种用于加热流体的装置，可以在工业生产、建筑供暖、汽车等领域广泛应用。

换热器制作是一个复杂的工艺过程，涉及材料选择、设计、加工制造、装配调试等多个环节。

本文将详细介绍换热器制作的工作流程，以便读者更好地了解这一过程。

一、设计阶段设计是换热器制作的第一步，其重要性不言而喻。

在设计阶段，需要确定换热器的种类、规格和工作参数，制定详细的设计方案。

1.确定换热器种类换热器种类繁多，常见的有板式换热器、壳管式换热器、管式换热器等。

不同种类的换热器适用于不同的工况和流体，因此需要根据使用要求来选择适合的种类。

2.确定换热器规格换热器的规格包括换热面积、流通流体的流量、工作压力、工作温度等参数。

这些参数需要根据具体的使用要求来确定，通常需要进行热力计算和流体力学分析。

3.制定设计方案在确定了换热器的种类和规格之后，需要制定详细的设计方案。

设计方案包括换热器的结构形式、材料选择、热交换管的布置方式、换热介质的流动方式等内容，需要综合考虑热传导、流体力学、材料力学等方面的知识。

二、材料选择材料选择是换热器制作中非常重要的一环，直接关系到换热器的性能和使用寿命。

根据设计方案确定好的材料种类和规格，需要进行采购和检验。

1.材料采购根据设计方案确定的材料种类和规格，需要去正规的供应商处进行采购。

在采购过程中需要注意材料的质量和规格是否符合要求。

2.材料检验材料采购回来后需要进行检验，主要包括外观检查、化学成分分析、力学性能测试等内容。

只有通过了检验的材料才能用于换热器的制作。

三、加工制造加工制造是换热器制作的核心环节，根据设计方案进行热交换管的加工、换热板的制作等工作。

1.热交换管加工热交换管是换热器中最关键的部件之一，根据设计方案的要求进行热交换管的加工。

通常热交换管会经过材料切割、成型、焊接等多道工序。

2.换热板制作对于板式换热器来说，换热板的制作也是非常重要的工序。

换热板通常由金属材料制成，需要进行切割、成型、加工等工序。

不锈钢换热器管制管机加工工艺
不锈钢换热器管制管是一种用于换热器的管道，在加工工艺方面，通常包括以下步骤：
1. 材料准备：选择合适的不锈钢材料，并按照规定的尺寸和要求进行切割和修整。

2. 转角加工：根据设计要求，对管子进行弯曲或转角加工。

这一步通常需要使用专用的弯管机或弯头机进行加工。

3. 表面处理：使用砂轮或抛光机对管子进行表面处理，以提高其光洁度和表面质量。

4. 焊接：根据设计要求，对管子进行焊接。

这一步通常需要使用专业的焊接设备和技术，确保焊接接头的质量和稳定性。

5. 检测和测试：对加工完成的管子进行检测和测试，以确保其质量和性能符合要求。

这包括检查焊接接头的质量、进行气密性测试等。

6. 补漆或涂层：根据需要，对管子进行喷涂或涂层处理，以保护不锈钢材料免受腐蚀和氧化。

以上是常见的不锈钢换热器管制管的加工工艺步骤，具体的工艺会根据实际情况和设计要求的不同而有所差异。

加工过程中需要注意材料的选择、加工精度的控制和质量的检测，以确保最终产品的性能和质量达到要求。

换热器安装施工中的关键步骤和质量控制点一、准备工作换热器安装施工前，需要进行一系列的准备工作。

首先，施工人员必须了解换热器的技术参数和施工要求，以确保施工的准确性和安全性。

其次，要对施工现场进行充分的清理，确保没有杂物和障碍物影响施工进度和工作质量。

同时还要检查相关的工具和设备，确保其完整性和良好的工作状态。

二、测量和绘图在换热器安装施工之前，必须进行准确的测量和绘图工作。

施工人员需要根据现场实际情况进行测量，确定换热器的放置位置和接口尺寸，以便进行合理的安装和连接。

同时，还需制作详细的施工图纸，标注出关键点和重要参数，确保施工的准确性和便捷性。

三、支架安装换热器安装施工中，支架的选择和安装至关重要。

首先，施工人员需要根据换热器的尺寸和重量，选择合适的支架材料和规格。

在安装过程中，需确保支架的稳固性和牢固性，以承受换热器的重量和运行时产生的振动。

同时，还需保证支架的平整度和水平度，使换热器能够稳定地放置在上面。

四、管道连接换热器与管道的连接是施工过程中的关键步骤之一。

在连接过程中，应注意以下几点。

首先，要确保管道的长度和接口的尺寸与换热器的要求相符。

其次，需根据管道的材质和介质特性，选择合适的连接方式和密封材料，以确保连接的可靠性和密封性。

此外，还要进行相关的试验和检测，确保连接的质量和安全。

五、绝缘处理换热器的绝缘处理是施工过程中不可忽视的一环。

合理的绝缘处理可以有效地降低换热器的热损失，并提高其工作效率和安全性。

在绝缘处理中，需选择合适的绝缘材料和厚度，确保其耐高温和抗腐蚀性能。

同时，还要注意绝缘层的施工质量和连续性，避免存在漏洞和破损。

六、压力测试换热器安装完成后，需要进行压力测试以确保其正常运行和安全性。

压力测试可以检测和排除管道系统中的漏点和故障，保证其工作压力和密封性能符合要求。

在进行压力测试时，需严格按照规范和要求进行操作，确保测试结果的准确性和可靠性。

七、设备调试换热器安装施工完成后，需要进行设备的调试工作。

换热器管板生产工艺流程英文回答：The production process of heat exchanger tube sheets involves several steps. Firstly, the raw materials, usually metal sheets, are selected and prepared. These sheets can be made of various materials such as stainless steel, carbon steel, or copper, depending on the specific requirements of the heat exchanger. The sheets are then cut into the desired size and shape using cutting machines or laser cutting technology.Next, the tube holes are drilled or punched into the tube sheets. This is a critical step as the tube holes need to be accurately positioned and sized to ensure proper alignment and fit with the heat exchanger tubes. Advanced drilling machines or CNC machines are often used to achieve high precision and efficiency in this process.After the tube holes are created, the tube sheetsundergo a deburring process to remove any sharp edges or burrs that may have been formed during drilling or cutting. This is important to prevent any damage to the heat exchanger tubes and to ensure smooth flow of fluids through the tubes.Once the tube sheets are deburred, they are ready for the tube insertion process. This involves inserting theheat exchanger tubes into the tube holes of the tube sheets. The tubes are typically expanded or welded to the tube sheets to create a secure and leak-proof connection. Tube expansion is commonly done by using hydraulic or mechanical tube expansion tools, while welding is performed by skilled welders using appropriate welding techniques.After the tube insertion process, the tube sheets undergo a quality inspection to ensure that all the tubes are properly inserted and secured. This inspection may involve visual checks, dimensional measurements, and pressure testing to verify the integrity and performance of the heat exchanger.Finally, the tube sheets are cleaned and finished to meet the desired surface requirements. This may involve processes such as sandblasting, polishing, or coating to improve the appearance and corrosion resistance of the tube sheets.中文回答：换热器管板的生产工艺流程包括几个步骤。

换热器管束制作及安装工艺换热器是一种常用的工业设备，用于热能传递。

管束是换热器的关键部件，通过管束可以实现热量的传递。

1.材料选取：根据具体工作条件和要求选择合适的材料，通常使用的材料有不锈钢、铜合金、铝合金等。

根据工作介质的特点选择材料的抗腐蚀性能和导热性能。

2.管束设计：根据换热器的工作参数和传热面积的要求进行管束设计。

根据需要确定管束的尺寸、排列方式和管子的数量。

管束的设计要求保证管子之间的间距合理，以便进行清洗和维护。

3.管束制作：根据设计图纸，将选定的材料切割成合适的长度，然后进行弯曲和焊接。

弯曲可以使用管材弯曲机，焊接可以使用焊接设备进行。

焊接需注意操作技巧和焊接质量，保证焊缝的牢固和密封性。

4.管束检验：制作完成后，需要对管束进行检验。

常用的检验方法有压力检验、超声波检测和射线探伤等。

检验的目的是确保管束的质量合格，排除潜在的安全隐患。

5.管束组装：将制作好的管束装入换热器的壳体中。

组装时需注意管束与壳体的连接密封性和固定方式，以防止泄漏和松动。

1.现场准备：在进行安装之前，需要先对安装现场进行准备工作。

清理现场，确保周围环境整洁清爽，搭建临时的安全作业平台等。

2.安装位置确认：根据设计图纸和工艺要求，在换热器壳体上标定出管束的位置，以便进行定位和安装。

3.安装固定：根据壳体结构和材料特点，选择合适的固定方式，如法兰连接、螺栓连接等。

使用专用工具和设备进行安装和紧固，确保管束与壳体之间的连接牢固。

4.管束连接：根据设计要求，将管束的两端与流体管道连接。

根据工艺要求选择合适的连接方式，如焊接、螺纹连接等。

连接时需注意操作规范和技术要求，确保连接牢固和密封性。

5.检验调试：安装完成后，进行换热器的检验和调试工作。

对管束进行压力测试，检查是否存在泄漏情况。

调整流体流量和温度等参数，确保换热器正常工作。

以上是换热器管束制作及安装的一般工艺。

具体工艺和步骤可能因不同的换热器类型和工艺要求而有所不同。

管束制造工艺一．准备工作：1.管板：按图纸检查管板孔、拉杆孔、隔板槽的位置尺寸，2.折流板：按图纸二次下料，预组摞，检查折流板外圆，记录。

管孔同心度。

编号，修磨飞边毛刺，待组装。

3.拉杆：按图纸下料，预先切拉杆头，加工螺纹，与拉杆两端组焊。

待组装。

4.定距管：按图纸长度尺寸-1下料。

待组装5.换热管：按图纸尺寸切换热管。

碳钢换热管切后，管头除锈。

二．管束组装：把固定管板固定在工装架上，把拉杆拧入拉杆孔内，穿入第一组定距管，注意短拉杆的位置及折流板缺口方位，按编号顺序组装第一块折流板，其他折流板依次错排。

使换热管穿管方向与折流板钻孔方向一致。

骨架组装后，用螺母拧紧，穿管束，穿后，上浮动管板，引管，使换热管露出管板长度符合图纸要求，点管头，待焊接。

三．焊接：换热管焊接前，认真阅读焊接工艺，按照焊接工艺领用焊接材料。

检查管头伸出长度是否符合图纸要求，清洁管板面至无锈蚀。

焊接，按照图纸及工艺要求焊接，焊接第一遍后，检查焊接质量并修补后再焊接第二遍。

焊后报检，无损检测，有热处理要求的先进行热处理。

四．胀接：1.胀管器有效胀接长度为前15后3不胀。

根据管板厚度，换热管外径及壁厚选择胀管器。

2.胀管器投入使用前，必须熟悉胀管器结构和使用方法。

3.贴胀的目的是消除管子外径与管孔的间隙。

4.强度胀的目的是通过胀接使管子与管板紧密联接。

5．胀接后，操作者报检，并在报检单上签字。

操作者在产品显著位置上注明胀管完成并检查合格后转入下道工序。

五．管束附件：附件组对前，紧固拉杆螺母（每个拉杆2个螺母），要求折流板不允许偏斜，定距管不允许松动。

拉杆紧固后，螺母与拉杆点焊。

按照图纸组对、焊接管束附件，滑道、旁路挡板、支撑板不得高于折流板。

附件焊后，要横平竖直，整齐划一。

六．修磨：管板、折流板表面焊点、附件焊接的飞溅修磨。

管板密封面在穿管束之前都要检查，发现缺陷的，立即修磨。

七．穿管束：检查管束附件是否齐全、正确。

带膨胀节的筒体，管束应安装滑道。
