最全面的板式换热器知识（原理、结构、设计、选型、安装、维修）板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。
板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
钎焊换热器结构板式换热器主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。
两端分别配置带有接管的端底板。
整机由真空钎焊而成。
相邻的通道分别流动两种介质。
相邻通道之间的板片压制成波纹。
型式，以强化两种介质的热交换。
在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。
图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。
板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。
运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。
换热原理：间壁式传热。
单流程结构：只有2块板片不传热－头尾板。
双流程结构：每一个流程有3块板片不传热。
板片和流道通常有二种波纹的板片(L 小角度和H 大角度)，这样就有三种不同的流道(L,M 和H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。

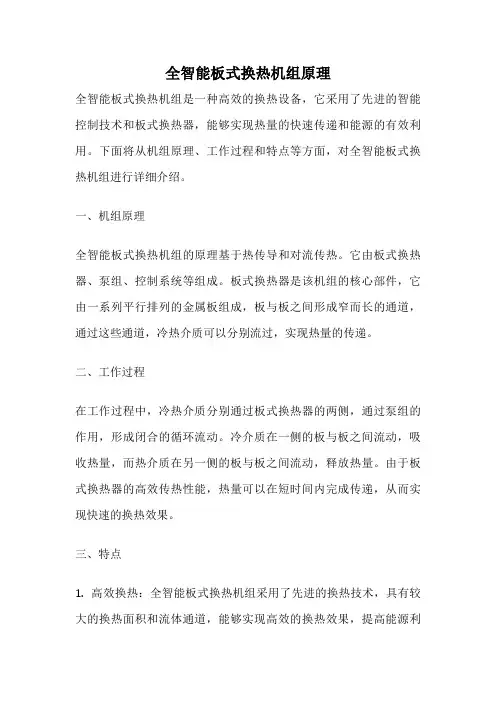

全智能板式换热机组原理全智能板式换热机组是一种高效的换热设备，它采用了先进的智能控制技术和板式换热器，能够实现热量的快速传递和能源的有效利用。
下面将从机组原理、工作过程和特点等方面，对全智能板式换热机组进行详细介绍。
一、机组原理全智能板式换热机组的原理基于热传导和对流传热。
它由板式换热器、泵组、控制系统等组成。
板式换热器是该机组的核心部件，它由一系列平行排列的金属板组成，板与板之间形成窄而长的通道，通过这些通道，冷热介质可以分别流过，实现热量的传递。
二、工作过程在工作过程中，冷热介质分别通过板式换热器的两侧，通过泵组的作用，形成闭合的循环流动。
冷介质在一侧的板与板之间流动，吸收热量，而热介质在另一侧的板与板之间流动，释放热量。
由于板式换热器的高效传热性能，热量可以在短时间内完成传递，从而实现快速的换热效果。
三、特点1. 高效换热：全智能板式换热机组采用了先进的换热技术，具有较大的换热面积和流体通道，能够实现高效的换热效果，提高能源利用率。
2. 智能控制：该机组配备了智能控制系统，能够实现自动控制和调节，根据实际工况和需要进行换热功率的调整，提高机组的运行效率。
3. 结构紧凑：全智能板式换热机组采用板式换热器作为换热核心，具有结构紧凑的特点，占地面积小，适用于场地有限的环境。
4. 维护方便：该机组的维护方便，板式换热器的拆卸和清洗比较容易，可以减少维护工作量，延长设备的使用寿命。
5. 应用广泛：全智能板式换热机组适用于许多领域，如建筑供暖、工业生产等，能够满足不同场景的换热需求。
总结起来，全智能板式换热机组是一种高效、智能、结构紧凑的换热设备，具有快速换热、节能环保、维护方便等优点。
它在工业生产和生活供暖等领域有着广泛的应用前景，能够提高能源利用效率，实现可持续发展的目标。

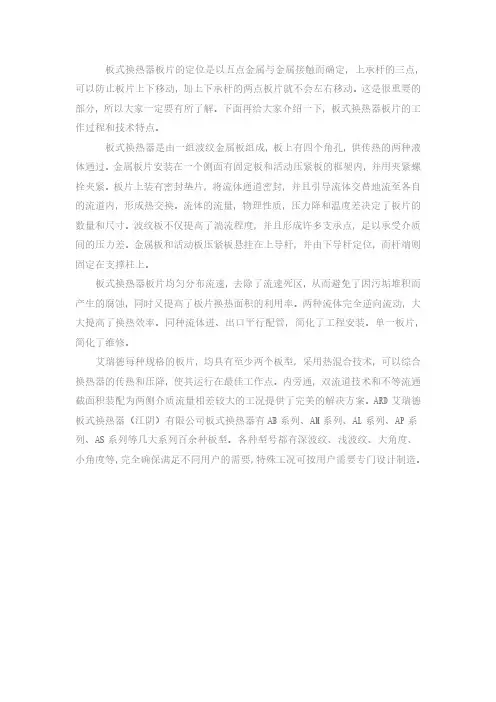

板式换热器板片的定位是以五点金属与金属接触而确定，上承杆的三点，可以防止板片上下移动，加上下承杆的两点板片就不会左右移动。
这是很重要的部分，所以大家一定要有所了解。
下面再给大家介绍一下，板式换热器板片的工作过程和技术特点。
板式换热器是由一组波纹金属板组成，板上有四个角孔，供传热的两种液体通过。
金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。
板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的流道内，形成热交换。
流体的流量，物理性质，压力降和温度差决定了板片的数量和尺寸。
波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。
金属板和活动板压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。
板式换热器板片均匀分布流速，去除了流速死区，从而避免了因污垢堆积而产生的腐蚀，同时又提高了板片换热面积的利用率。
两种流体完全逆向流动，大大提高了换热效率。
同种流体进、出口平行配管，简化了工程安装。
单一板片，简化了维修。
艾瑞德每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作点。
内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了完美的解决方案。
ARD艾瑞德板式换热器（江阴）有限公司板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。
各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
艾瑞德每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作点。
内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了完美的解决方案。
ARD艾瑞德板式换热器（江阴）有限公司板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。
各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
第四节板式换热器一、用途：用于物料的高温短时杀菌或超高温瞬时杀菌，也可用于物料的冷却。
二、工作原理：由于板式换热器的主体部分，是由许多具有花纹的换热板依次重叠在框架上压紧而成，板与板之间具有一定间隙，构成流体的通道，当参与热交换的两种物料在两板间流动时，就通过换热板进行换热。
由于板的面积大，流动的液层又薄，所以热交换效果很好。
三、结构：1、板式换热系统的组成：板式换热器、温度调节系统、回流阀、奶泵、热水泵、回流槽、温度保持器、记录仪。
2、板式换热器的结构：传热板悬挂于导杆上，前端有固定板，后边有压紧板和压紧螺杆，旋转压紧螺杆，可使压紧板与各传热板叠合在一起，板与板之间用板框橡胶垫圈保证密封，并使两板间有一定间隙，调节垫圈厚度可改变两板的间隙，改变流体通道大小。
在每块板的四个角上各开有一孔，借角孔垫圈和周边圈，可使四个孔中的两个与板面一侧相通，另两个与另一侧相通，使冷热流体通过板的两侧，通过板面进行热交换。
3、传热板的结构：（1）分类：传热板是板式换热器的主要部件，其种类、形状、尺寸较多。
（常用的为平直波纹板）①基本分类A、沟道板：有螺旋形或曲折的道沟，是最老的方法，目前已被新结构所淘汰。
B、单流板：流体进入传热片后按单一方向流动，不像沟道片那样在同一板内要反复1800。
这种传热板由于冲压的花纹不同，使流体造成不同形状的湍流，大致可以分为两种：一为波纹板(条流)，二为网流板(网流)。
C、有衬垫的平板(筛片及平片组合)。
②、其它方法分类在同一台设备内，按各种传热片用途分：A、串联片；B、分界片；C、端面片等。
按密封垫圈所在位置分成：A、双面的；B、单面的；C、平片等。
按密封垫圈相对位置分成：A、左面的；B、右面的。
按进口和出口的相对位置及液流在金属片内流动的总方向分成：A、直流的；B、对角线流动的。
的不锈钢板冲压而成，其横向为条状，纵向为波纹状（梯形波纹），使液体的流向、速度多次变化。
为防止板在使用时变形，在板的表面冲有间隔的凸缘，形成多支点支承。
收藏史上最全板式换热器知识讲解目录•板式换热器基本概念与原理•板式换热器类型及特点•板式换热器设计选型要点•板式换热器安装与调试注意事项•板式换热器运行维护与保养策略•板式换热器在各个领域应用案例分析01板式换热器基本概念与原理定义及作用定义板式换热器是一种高效、紧凑的换热设备，由一系列具有一定波纹形状的金属片叠装而成。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
作用板式换热器在液-液、液-汽等换热过程中具有传热效率高、结构紧凑、占地面积小、易于维护等优点，广泛应用于化工、石油、动力、食品等行业。
工作原理与结构工作原理板式换热器的工作原理是基于热传导和对流传热原理。
热量通过板片传导，同时流体在板间流动进行对流传热。
通过调整板片数量和排列方式，可以实现不同的传热效果。
结构板式换热器主要由传热板片、密封垫片、压紧装置、进出口法兰等部件组成。
传热板片是核心部件，通常采用不锈钢或钛合金等耐腐蚀材料制成，具有不同波纹形状以强化传热效果。
传热效率高板式换热器的传热系数较高，传热效率可达95%以上。
结构紧凑占地面积小，重量轻，方便安装和维修。
适应性强可处理多种流体和温度范围，满足不同工艺需求。
操作灵活通过调整板片数量和排列方式，可实现多种传热效果。
03不适用于含固体颗粒的流体固体颗粒容易堵塞板间通道，影响传热效果和使用寿命。
01密封性能要求较高板式换热器对密封垫片的要求较高，需要定期更换以保证密封性能。
02耐压能力有限受板片材料和厚度的限制，板式换热器的耐压能力相对较低。
02板式换热器类型及特点结构特点应用范围优缺点人字形板式换热器人字形板式换热器板片采用人字形波纹设计，增加了湍流程度，提高了传热效率。
同时，人字形结构使得流体在流动过程中不断改变方向，有助于减少结垢和沉积物的形成。
适用于液体-液体、液体-气体等换热场合，尤其适用于中小型换热系统。
传热效率高，压力损失小，结构紧凑，占地面积小。
但处理量相对较小，清洗和维护相对困难。
