铁合金冶炼过程的高效能量利用与节能技术1. 背景铁合金作为钢铁生产的重要原料，其冶炼过程对能源的消耗相当巨大而能源的消耗不仅直接关系到生产成本，也直接影响到环境因此，研究铁合金冶炼过程的高效能量利用与节能技术，既具有重要的经济效益，也具有深远的社会意义2. 铁合金冶炼过程中的能量消耗铁合金的冶炼过程主要包括矿石的处理、熔炼、精炼和成型等几个阶段在这个过程中，能量的消耗主要体现在以下几个方面：•矿石的处理：包括矿石的破碎、研磨等过程，这些过程需要大量的电力•熔炼：主要是将矿石熔化成铁水，这个过程需要大量的燃料，如焦炭、煤气等•精炼：通过氧化还原反应等化学方法，去除铁水中的杂质，这个过程同样需要大量的能源•成型：将精炼后的铁水浇铸成合金，这个过程也需要一定的能源3. 高效能量利用与节能技术为了提高铁合金冶炼过程的能量利用效率，减少能源消耗，研究者们开发了一系列的节能技术3.1 矿石的处理在矿石的处理过程中，通过优化破碎和研磨的工艺，可以有效地减少电力的消耗例如，采用高效的破碎机和磨机，可以减少能源的消耗3.2 熔炼在熔炼过程中，可以通过提高炉子的热效率，减少燃料的消耗例如，采用先进的燃烧技术，可以使燃料燃烧得更充分，从而提高热效率3.3 精炼在精炼过程中，可以通过优化化学反应的工艺，减少能源的消耗例如，采用高效的氧化还原反应技术，可以减少能源的消耗3.4 成型在成型过程中，可以通过优化浇铸的工艺，减少能源的消耗例如，采用高效的浇铸技术，可以减少能源的消耗4. 结论铁合金冶炼过程的高效能量利用与节能技术，不仅可以降低生产成本，也可以减少对环境的影响因此，未来的研究应该更加注重这方面的技术创新和应用5. 节能技术的具体应用在铁合金冶炼的各个环节中，应用节能技术不仅可以提高能量利用率，还可以降低生产成本，减少环境污染以下是一些具体的应用实例5.1 直接还原铁技术直接还原铁技术是一种替代传统炼铁工艺的方法，其主要特点是将铁矿石直接还原为铁，省去了烧结和球团的步骤这种技术可以显著减少能源消耗，降低生产成本，同时减少环境污染5.2 熔池熔炼技术熔池熔炼技术是一种高效节能的冶炼方法，其主要特点是将熔融金属和熔剂放入一个大的熔池中进行熔炼这种技术可以提高热效率，减少能源消耗，同时提高铁合金的质量和产量5.3 电弧炉炼钢技术电弧炉炼钢技术是一种利用电弧产生的高温进行冶炼的方法，其主要特点是可以快速加热和熔化金属，从而减少能源消耗这种技术还可以精确控制冶炼过程，提高铁合金的质量和产量5.4 电磁搅拌技术电磁搅拌技术是一种利用电磁场对熔融金属进行搅拌的方法，其主要作用是提高金属的混合程度和温度均匀性，从而减少能源消耗这种技术还可以提高铁合金的质量和产量6. 节能技术的挑战与展望虽然铁合金冶炼过程中的节能技术已经取得了一定的进展，但仍面临着一些挑战首先，节能技术的应用需要投入大量的资金和技术，对于一些小型企业来说，这可能是一个难以承受的负担其次，节能技术的应用需要改变传统的冶炼工艺，这可能会对企业的生产造成一定的影响然而，随着全球能源紧张和环境问题日益严重，铁合金冶炼过程中的节能技术将会得到更多的关注和支持我们期待未来的研究能够在提高能量利用率、降低生产成本和减少环境污染等方面取得更大的突破7. 结语铁合金冶炼过程的高效能量利用与节能技术，对于降低生产成本、减少能源消耗和保护环境具有重要意义我们期待未来的研究能够在提高能量利用率、降低生产成本和减少环境污染等方面取得更大的突破8. 政策与经济激励为了推动铁合金冶炼行业的节能减排，政府部门和国际组织通常会出台一系列的政策和经济激励措施这些措施可能包括税收减免、补贴、低息贷款等，主要目的是降低企业采用节能技术的门槛，鼓励更多的企业投入节能技术的研发和应用9. 教育和培训教育和培训也是推动铁合金冶炼行业节能技术应用的重要手段通过专业培训和继续教育，可以提高企业员工对节能技术重要性的认识，增强他们的节能意识和技术能力此外，通过与高校和研究机构的合作，可以培养更多的节能技术人才，为铁合金冶炼行业的节能改造提供技术支持10. 跨部门合作铁合金冶炼过程中的节能技术改造需要多个部门的协同合作除了企业自身，还需要政府部门、科研机构、金融机构等的支持通过跨部门的合作，可以整合各方资源，形成合力，推动节能技术的研发和应用11. 结论铁合金冶炼过程中的高效能量利用与节能技术，不仅对企业的经济效益有重要影响，也对环境保护具有深远意义通过采用先进的节能技术，提高能量利用率，可以降低生产成本，提高企业竞争力同时，也能减少能源消耗，减轻对环境的影响我们期待未来的研究能够在提高能量利用率、降低生产成本和减少环境污染等方面取得更大的突破12. 展望未来随着科技的不断进步，新的节能技术将会不断涌现未来的研究应该更加注重这些新技术的研发和应用，以实现铁合金冶炼过程的高效能量利用同时，也需要进一步加强政策引导和經濟激励，推动企业采用节能技术通过教育和培训，提高企业员工的节能意识和技术能力此外，还需要加强跨部门的合作，形成合力，推动铁合金冶炼行业的节能改造13. 结语铁合金冶炼过程的高效能量利用与节能技术，对于降低生产成本、减少能源消耗和保护环境具有重要意义我们期待未来的研究能够在提高能量利用率、降低生产成本和减少环境污染等方面取得更大的突破同时，也需要进一步加强政策引导和經濟激励，推动企业采用节能技术通过教育和培训，提高企业员工的节能意识和技术能力此外，还需要加强跨部门的合作，形成合力，推动铁合金冶炼行业的节能改造14. 参考文献[由于要求不带参考文献，此处不列出]15. 附录[由于要求不带附录，此处不列出]。
铁合金冶炼中的能耗与节能措施1. 前言铁合金作为一种重要的合金材料，在钢铁、有色金属等领域具有广泛的应用。
铁合金的冶炼过程是一个高能耗的过程，因此，研究铁合金冶炼中的能耗和节能措施对于降低生产成本和保护环境具有重要意义。
2. 铁合金冶炼的能耗分析铁合金冶炼的能耗主要来自于还原剂的制备、炉料的加热和铁合金的精炼等过程。
其中，焦炭是铁合金冶炼中最重要的还原剂，其制备过程能耗较大。
此外，炉料的加热需要消耗大量的能源，而铁合金的精炼过程也需要大量的能量。
3. 节能措施为了降低铁合金冶炼的能耗，可以采取以下措施：3.1 优化炉料结构炉料结构对于铁合金冶炼的能耗有重要影响。
优化炉料结构，可以提高冶炼效率，降低能耗。
例如，采用高比例的废钢可以降低炉料中的焦炭消耗，从而降低能耗。
3.2 提高炉衬材料的热导率炉衬材料的热导率对于炉料的加热速度有重要影响。
提高炉衬材料的热导率，可以加快炉料的加热速度，从而降低能耗。
3.3 采用先进的冶炼技术采用先进的冶炼技术，可以提高冶炼效率，降低能耗。
例如，采用直接还原铁的冶炼技术，可以减少冶炼过程中的能源消耗。
3.4 回收利用废气铁合金冶炼过程中产生的废气中含有大量的热能，回收利用废气，可以降低能耗。
例如，通过废气回收装置，将废气中的热能转化为电能，从而降低能耗。
4. 结论铁合金冶炼中的能耗问题是一个复杂的问题，需要从多个方面进行考虑。
通过优化炉料结构、提高炉衬材料的热导率、采用先进的冶炼技术和回收利用废气等措施，可以有效降低铁合金冶炼的能耗。
5. 节能潜力分析铁合金冶炼过程中的节能潜力主要集中在提高能源利用效率和降低能源损失两个方面。
具体措施如下：5.1 提高能源利用效率提高能源利用效率是降低铁合金冶炼能耗的关键。
这可以通过优化工艺参数、提高设备性能和采用高效节能设备来实现。
例如，优化炉内燃烧过程，提高焦炭的利用率，从而减少能源消耗。
5.2 降低能源损失降低能源损失主要通过改善炉体结构和提高炉内温度分布来实现。

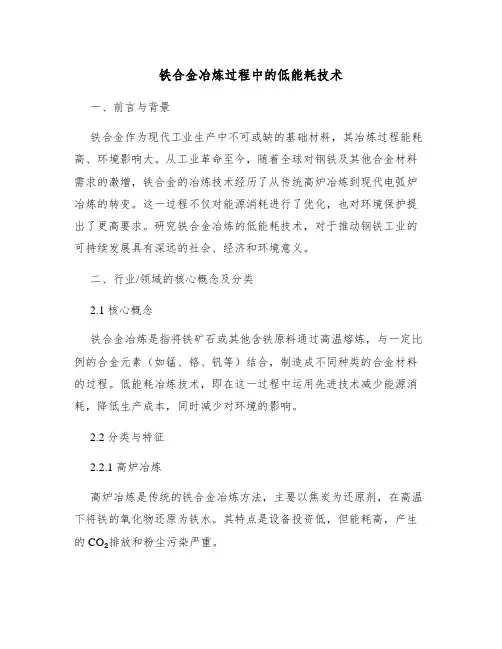

铁合金冶炼过程中的低能耗技术一、前言与背景铁合金作为现代工业生产中不可或缺的基础材料，其冶炼过程能耗高、环境影响大。
从工业革命至今，随着全球对钢铁及其他合金材料需求的激增，铁合金的冶炼技术经历了从传统高炉冶炼到现代电弧炉冶炼的转变。
这一过程不仅对能源消耗进行了优化，也对环境保护提出了更高要求。
研究铁合金冶炼的低能耗技术，对于推动钢铁工业的可持续发展具有深远的社会、经济和环境意义。
二、行业/领域的核心概念及分类2.1 核心概念铁合金冶炼是指将铁矿石或其他含铁原料通过高温熔炼，与一定比例的合金元素（如锰、铬、钒等）结合，制造成不同种类的合金材料的过程。
低能耗冶炼技术，即在这一过程中运用先进技术减少能源消耗，降低生产成本，同时减少对环境的影响。
2.2 分类与特征2.2.1 高炉冶炼高炉冶炼是传统的铁合金冶炼方法，主要以焦炭为还原剂，在高温下将铁的氧化物还原为铁水。
其特点是设备投资低，但能耗高，产生的CO₂排放和粉尘污染严重。
2.2.2 电弧炉冶炼电弧炉冶炼利用电弧产生的高温直接熔化金属原料，以电力作为能源，具有热效率高、操作灵活、可控制性强等特点。
虽然初期投资较高，但配合先进的控制技术和回收利用系统，能显著降低能耗和排放。
2.2.3 熔融还原法熔融还原法是一种介于高炉和电弧炉之间的冶炼方法，它采用熔融盐作为反应介质，具有较好的热效率和较低的能耗，同时减少了污染物的排放。
2.3 市场潜力及与其他领域的交叉融合随着全球工业化的深入发展，对高性能铁合金材料的需求持续增长。
低能耗冶炼技术的应用不仅可以减少成本，还能提升铁合金产品的市场竞争力。
此外，环保法规的日益严格也推动了低能耗冶炼技术的研发和应用。
在技术融合方面，铁合金冶炼与自动化控制、、大数据分析等领域相结合，可以进一步提升冶炼过程的能源效率和产品质量。
同时，新型材料如碳纳米管、新型耐火材料的研发，也为铁合金冶炼的低能耗技术提供了新的发展空间。
三、关键技术或性能原理及最新突破3.1 关键技术3.1.1 热风炉技术热风炉技术通过提高燃烧效率和炉温控制，减少热能损失，是提升铁合金冶炼能效的关键技术之一。

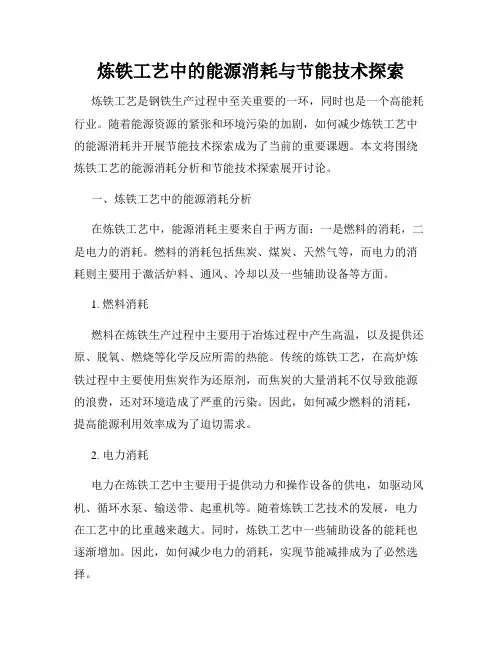

炼铁工艺中的能源消耗与节能技术探索炼铁工艺是钢铁生产过程中至关重要的一环，同时也是一个高能耗行业。
随着能源资源的紧张和环境污染的加剧，如何减少炼铁工艺中的能源消耗并开展节能技术探索成为了当前的重要课题。
本文将围绕炼铁工艺的能源消耗分析和节能技术探索展开讨论。
一、炼铁工艺中的能源消耗分析在炼铁工艺中，能源消耗主要来自于两方面：一是燃料的消耗，二是电力的消耗。
燃料的消耗包括焦炭、煤炭、天然气等，而电力的消耗则主要用于激活炉料、通风、冷却以及一些辅助设备等方面。
1. 燃料消耗燃料在炼铁生产过程中主要用于冶炼过程中产生高温，以及提供还原、脱氧、燃烧等化学反应所需的热能。
传统的炼铁工艺，在高炉炼铁过程中主要使用焦炭作为还原剂，而焦炭的大量消耗不仅导致能源的浪费，还对环境造成了严重的污染。
因此，如何减少燃料的消耗，提高能源利用效率成为了迫切需求。
2. 电力消耗电力在炼铁工艺中主要用于提供动力和操作设备的供电，如驱动风机、循环水泵、输送带、起重机等。
随着炼铁工艺技术的发展，电力在工艺中的比重越来越大。
同时，炼铁工艺中一些辅助设备的能耗也逐渐增加。
因此，如何减少电力的消耗，实现节能减排成为了必然选择。
二、节能技术探索为了减少炼铁工艺中的能源消耗，许多节能技术不断被引入和应用。
下面将重点介绍一些有效的节能技术。
1. 高炉炼铁节能技术高炉炼铁是传统的炼铁工艺，其能源消耗较高。
为了提高高炉炼铁的能源利用效率，可以采取一系列节能技术措施，如提高燃烧温度、增加炉渣比例、改善燃料燃烧等。
此外，高炉炼铁还可以与其他冶金工艺相结合，进行能量互补，实现能源的综合利用。
2. 氧气炼铁技术氧气炼铁技术是近年来快速发展的一种新型炼铁工艺。
相比传统高炉炼铁，氧气炼铁工艺在能源消耗上具有明显的优势。
氧气炼铁可以减少焦炭的消耗量，增加反应温度，提高还原效果，从而在一定程度上实现了降低能源消耗、提高炼钢效率的目标。
3. 余热利用技术炼铁工艺中产生的大量余热往往未能得到合理利用，导致能源的浪费。
电炉普通铁合金冶炼过程中的能耗分析与优化引言：随着工业化的发展，铁合金冶炼是全球钢铁产业中的关键环节之一。
在铁合金冶炼过程中，能耗是一个重要的经济和环境因素，对于企业的盈利能力和可持续发展具有重要影响。
因此，对电炉普通铁合金冶炼过程中的能耗进行分析与优化是非常必要的。
1. 能耗分析1.1 电炉铁合金冶炼工艺介绍电炉普通铁合金冶炼是利用电能通过跨电极弧间的放电、电弧加热和电极燃烧等过程将生铁矿石和废钢进行还原冶炼。
此过程具有快速、高效、低碳等优点。
1.2 能耗组成分析电炉普通铁合金冶炼的能耗主要由以下几个方面构成：电能消耗、燃料消耗、冷却水消耗和烟气排放等。
其中，电能消耗占总能耗的大部分比例。
1.3 能耗变动原因分析能耗的变动与冶炼过程中矿石原料性质、冶炼温度、物料配比、操作方式以及电炉设备状况等因素密切相关。
通过对这些因素的分析，可以找出能耗波动的原因。
1.4 能耗分布分析电炉普通铁合金冶炼过程中的能耗分布非常复杂，主要包括废气热量利用、电弧燃烧热利用、电极材料热利用等方面。
通过能耗分布分析，可以找到能耗的重点领域，并有针对性地进行优化。
2. 能耗优化2.1 提高电炉冶炼效率提高电炉冶炼效率是减少能耗的重要方法之一。
通过优化矿石原料选择、合理调整冶炼温度和物料配比，可以提高冶炼效率，减少能耗。
2.2 优化电炉操作方式电炉普通铁合金冶炼过程中，操作方式的优化对于能耗的降低也具有重要意义。
通过减少电弧燃烧时间、提高电极寿命以及合理利用废气和废热等措施，可以降低能耗。
2.3 废气和废热的热能回收利用废气和废热的热能回收利用是减少电炉能耗的另一重要方法。
通过热交换设备等措施，可以回收利用冷却废气和冷却水的热量，减少能源的消耗。
2.4 更新和改进电炉设备更新和改进电炉设备也是能耗优化的有效途径。
采用高效节能的电极材料、改善电弧燃烧条件以及改进电炉结构等措施，可以降低能耗并提高冶炼效率。
2.5 开展能耗监测与评估定期开展能耗监测与评估对于能耗的优化非常重要。
炼铁生产中的能耗优化与节能减排措施能源是现代社会发展的基石，然而在能源有限的情况下，如何优化炼铁生产中的能耗，实现节能减排已经成为了一个迫切的问题。
本文将探讨炼铁生产中的能耗优化与节能减排措施，并提出具体的解决方案。
一、炼铁生产中的能耗现状炼铁生产是消耗能源的重要行业之一，其能耗情况直接关系到国家能源安全和环境保护。
然而，目前我国炼铁企业的能耗水平普遍较高，存在一系列问题。
首先，传统的高炉炼铁工艺存在能源利用率低的问题。
其次，炼铁生产中的废气、废水和废渣等排放物对环境造成了严重的污染。
因此，亟需采取有效的节能减排措施，优化能源利用，降低能耗水平。
二、能耗优化措施1. 提高高炉燃烧效率高炉是炼铁生产的核心设备，提高高炉燃烧效率是降低能耗的关键一步。
可以通过优化燃烧参数、改善高炉炉况、提高燃烧设备的热效率等方式来提高高炉的燃烧效率。
2. 采用先进的炼铁技术传统的高炉炼铁工艺存在能源损失较大的问题，可以考虑采用先进的炼铁技术来降低能耗。
比如，采用高炉煤气发电技术、煤气制氢技术等可以实现能源的全面利用。
3. 引进节能设备与技术在炼铁生产过程中，引进先进的节能设备与技术是降低能耗的重要手段。
比如，可以引进高效节能的燃烧设备、烟气余热回收技术、废气处理设备等来提高能源利用效率。
三、节能减排措施1. 废气治理高炉炼铁过程中产生大量的废气，其中含有大量的烟尘和有害气体。
应建立完善的废气治理系统，采用高效的除尘设备和废气脱硫、脱硝技术，减少废气的排放，降低对环境的影响。
2. 废水处理炼铁生产中的废水含有较高的悬浮固体和重金属等有害物质，对水环境造成较大污染。
应采用生物法、化学法等多种处理技术对废水进行处理，确保排放水质符合相关标准。
3. 废渣综合利用炼铁过程中产生的废渣具有一定的资源价值，应加强废渣的综合利用。
比如，可以将废渣进行回收再利用，用于生产水泥、建材等，减少对自然资源的占用。
四、结语炼铁生产中的能耗优化与节能减排是实现可持续发展的关键之一。

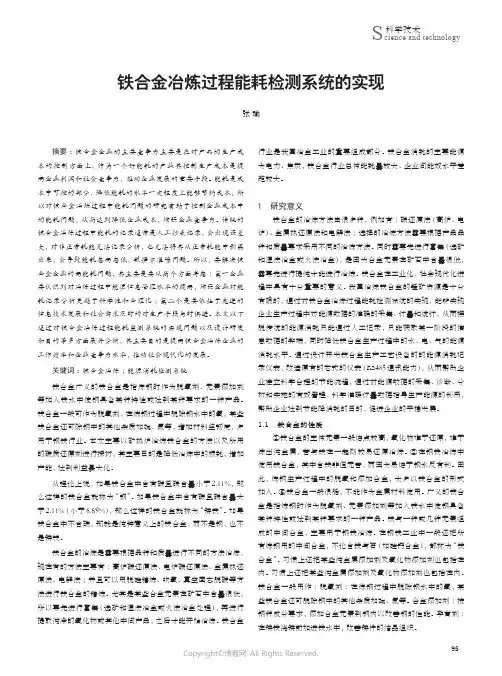

科学技术S cience and technology 铁合金冶炼过程能耗检测系统的实现张 瑜摘要：铁合金企业的主要竞争力主要是在对产品的生产成本的控制方面上，作为一个好能耗的产业其控制生产成本是提高企业利润和社会竞争力，推动企业发展的重要手段。
能耗是成本中可控的部分，降低能耗的水平一定程度上能够节约成本，所以对铁合金冶炼过程中能耗问题的研究有助于控制企业成本中的能耗问题，从而达到降低企业成本，增强企业竞争力。
传统的铁合金冶炼过程中能耗的记录通常是人工抄表记录，会出现误差大，对非正常耗能无法记录分析，也无法将其从正常耗能中剥离出来，会导致能耗忽高忽低，数据不准确问题。
所以，要解决铁合金企业的高能耗问题，其主要是要从两个方面考虑：第一企业要认识到对冶炼过程中能源信息管理水平的提高，增强企业对能耗记录分析更趋于科学性和合理化；第二个是要依托于先进的信息技术发展和社会需求及时的对生产手段与时俱进。
本文以下通过对铁合金冶炼过程能耗监测系统的实现问题以及设计研发和目的等多方面展开分析，其主要目的是提高铁合金冶炼企业的工作效率和企业竞争力水平，推动社会现代化的发展。
关键词：铁合金冶炼；能源消耗检测系统铁合金广义的铁合金是指炼钢时作为脱氧剂、元素添加剂等加入铁水中使钢具备某种特性或达到某种要求的一种产品。
铁合金一般可作为脱氧剂，在炼钢过程中脱除钢水中的氧，某些铁合金还可除钢中的其他杂质如硫、氮等，增加材料坚韧度，多用于钢铁行业。
本文主要以矿热炉冶炼铁合金的方法以及所用的碳质还原剂进行探讨，其主要目的是降低冶炼中的损耗，增加产能，达到利益最大化。
从理论上说，如果铁合金中含有碳且碳含量小于2.11%，那么这样的铁合金就称为“钢”。
如果铁合金中含有碳且碳含量大于2.11%（小于6.69%），那么这样的铁合金就称为“铸铁”。
如果铁合金中不含碳，那就是纯粹意义上的铁合金，而不是钢，也不是铸铁。
铁合金的冶炼是需要根据品种和质量进行不同的方法冶炼，现在有的方法主要有：高炉碳还原法、电炉碳还原法、金属热还原法、电解法；并且可以用脱硅精炼、吹氧、真空固态脱碳等方法进行铁合金的精炼。
科技广场2011.50引言铁合金生产过程是炉料、还原剂、渣料、成分调节剂在高温下经过物理化学变化生产合金、炉渣、炉气的冶炼过程。
铁合金是生产特殊钢材的重要原材料，要保证其生产过程按需要的方向进行，必需要有一定的冶炼设备、正确的操作和提供必要的热量和动力。
1能耗系统基本分析要明确而具体地表达出能源流向的工作特性，就要研究系统能耗分布、建立能耗数学模型、在精确测量能耗数据的基础上进行优化预测。
因此，首要任务就是要找出各耗能单位间的关系及系统的主要特性。
1.1铁合金生产任务铁合金是一种或两种以上的金属或非金属元素融合在一起的合金，不是直接使用的金属材料，主要作为冶金生产的脱氧剂和合金剂的中间原料，用途相当广泛，从普通的合金板材到航空、机械、电子材料的生产都离不开铁合金。
因此，铁合金生产量可以反映某国特钢生产，发达国家非常重视铁合金的生产，甚至作为战略物资来对待。
铁合金按使用设备分类可分为高炉法、矿热炉法、电弧炉法、炉外法、真空法和氧气转炉法等；按热量来源不同可分为碳热法、电热法、电硅热法和金属热法等。
本文主要以现有的生产设备进行研究，对其电弧炉冶炼铁合金的基础上采用了AOD炉为核心的炉外精炼，使冶炼过程更快捷、更高效、对低碳合金的降碳能力更有效。
铁合金生产的基本任务就是把合金元素从矿石或氧化物里提取出来，理论上可以通过热分解、还原剂还原和电解等方法生产，一般采用还原剂还原方法制取。
铁合金冶炼工艺能耗的分析Analysis of Energy Consumption in Ferroalloy Smelting Process陈庆Chen Qing（南京铁道职业技术学院苏州校区，江苏苏州215137）(Suzhou Campus，Nanjing Institute of Railway Technology，Jiangsu Suzhou215137)摘要：结合铁合金企业生产工艺，对冶炼生产过程进行了深入的用能分析，全面研究了铁合金企业中影响能源消耗的各种因素，通过分析计算，建立了能耗预测与优化模型，为企业制定科学合理的能源规划，实现节能增效奠定了理论基础。
关键词：铁合金；能源消耗；节能中图分类号：TF6文献标识码：B文章编号：1671-4792-(2011)5-0164-04Abstract：Through investigate some factors influential to energy consumption system and the characteristic of the ferroalloy’s production,to find out the regularity and provide some bases that study the establishing of energy consumption prediction model on production process of ferroalloy enterprises and controlling strategy optimiza-tion.Keywords:Ferroalloy；Energy Consumption；Save Energy164铁合金冶炼工艺能耗的分析在铁合金冶炼过程中，其主体构成由铁合金电炉（碳铬炉）、AOD 炉和浇铸三部分构成。
1.3系统能耗特点（1）在铁合金的加工工艺上，国内传统生产中、低、微碳铬铁的工艺分为三步法或叫硅热法：即利用三台电炉，在第一台生产碳素铬铁；以碳素铬铁为原料在第二台上生产硅铬合金；再以硅铬合金为原料在第三台上生产出中、低、微碳铬铁。
国外通用的“波伦法”也要用三台炉，不同的是在炉外“倒包”，使铬矿、石灰熔体与硅铬合金充分反应，生产出低、微碳铬铁。
（2）铁合金电炉的节能也是一项重要的节能关键技术，主要是节约电力，降低电能消耗。
电炉在工作中，由于负载的非线性和电弧游动等因素，使得电弧电流变化很不规则，从而造成三相电压和功率不平衡、电流畸变、无功功率增加、功率因数降低、谐波还原剂还原法制取铁合金反应的通式为：YA m O x +nXB=mYA+XB n O y(1)式（1）中：A m O ———表示矿石中合金元素的氧化物；B ———表示所用的还原剂；A ———表示提取的合金元素；B n O y ———表示还原剂被氧化后生成的氧化物。
1.2能耗的分布一个完整的铁合金厂除了冶炼跨、配电跨、浇铸和精整跨外，根据车间的规模还设有变电站、水泵房、循环水池、原料场、原料准备车间、成品库及运输设施等。
由铁合金冶炼生产的特点决定厂内车间之间必须有着紧密的联系和相互之间的协作配合。
因此,车间平面布置时必须满足下列要求[1]。
（1）各车间布置要紧凑，尽量减少占地面积。
各种管线、运输线、构筑物的长度和体积尽可能减少；（2）运输能力应和车间的产量及工艺特点相适应，尽量将进料、冶炼和成品运出顺行，不要过多交叉进行；（3）设置具有扩建的可能，能一边生产，一边基建，互不干扰；（4）应与厂域的地形、地质、水文和风向等自然条件相适应。
经过对铁合金公司的冶炼过程工艺流程分析，其简化图可以总结如图一所示。
图一冶炼工艺流程简图165科技广场2011.5含量大等问题。
如吉林铁合金有限责任公司的16500KVA 电炉，无功功率达到9100Kvar ，功率因数只有0.77～0.78，谐波含量高达5％～10％，使得生产成本增加。
针对电炉普遍存在的功率因数低、无功功率高、谐波含量大等共性的问题，国内外学者也广泛地开展了有关功率因数补偿方法、谐波控制技术的研究。
（3）空分装置是冶金行业典型的生产设备，为AOD 炉生产中、低、微碳铬铁提供所需的氧气。
电气设备主要有空分控制器、空分电机控制器、除尘装置和压缩机等组成，涉及工艺流程包括压缩、冷却、纯化、分馏等。
1.4影响能耗的主要因素在AOD 炉技术改进过程中，由于AOD 炉技术还停留在实验验证成功的阶段，在铁合金行业内尚未得到产业化开发和应用，主要是需要解决生产规模问题(需要硅锰炉有足够的容量，至少大于AOD 炉容量的两倍，并且需增加空分装置，初投资较大)，还需解决脱碳还原过程中工艺参数(氧、氮和氩等混合气体的流量、速度、比例及铁水温度等)动态优化及控制策略等关键技术。
在铁合金电炉（碳铬炉）中，现在对功率因数补偿常采用的方式有：（1）移相电容器：利用电力电容器对浪涌电流的抑制作用组成静止的补偿器，通过接触器或晶闸管等电力器件，控制补偿装置与电网的并联来提高功率因数；（2）同步电动机：利用同步机在过激励方式运行向电网输送无功功率来提高功率因数；（3）同步调相机：通过改变控制信号来控制输出电压和电流的相位。
国外在这方面做得比较好，如在国际上处于领先地位的以色列Elspec 公司生产的Activar 产品，采用电子开关控制，做到了在5～20ms 内能投切全部电容器组，可靠实现了无功补偿的目的。
国内也有从事该方面的技术研究和产品开发，如电炉智能化动态无功补偿方法、电炉的变压器补偿器等等，我国贵州省政府率先在铁合金、黄磷和电石等高耗电工业推行无功补偿技术，降低产品电耗3%左右。
但这些产品及技术因受低电压、大电流电子器件国内技术水平的限制，现补偿基本只限于变压器的高压侧，特别是融合了谐波和功率因数补偿综合功能的补偿装置尚未见到报道。
2能耗分析2.1冶炼自动控制流程铁合金冶炼过程主要包括电炉、炉外精炼和浇铸3个工序或车间，如图二所示。
（1）电弧护的主要自动控制系统有：配料、电弧炉本体、电弧炉排烟与除尘系统等自动控制；（2）炉外精炼的主要控制系统有：KIP 喷粉脱硫AS 或CAS-OB 密封氩吹气成分微调装置的控制、FV 钢包炉真空精炼的控制、RH 真空处理装置和AOD 炉的控制等；（3）浇铸的主要自动控制系统有：开浇、中间包钢水液位、保护渣加入、结晶器钢水液位、结晶器振动、结晶器钢水温度、结晶器冷却水流量、二次冷却水、铸速、PR 压力、铸坯定长切割、打标号等自动控制，铸坯跟踪及设备起停顺序控制等。
2.2电弧炉能耗分析2.2.1电量消耗与产量的关系电能消耗与产量的关系主要从两个方面体现。
图二铁合金主要生产工艺流程166一是产量越大，电能总能耗越大，其关系是显而易见的，也很容易理解，生产的产品越多，需要消耗的能源当然也就越多；二是产量越大，电能单耗越小，单耗公式如式(2)所示。
B=Q/P(2)式（2）中，B 为电能单耗；Q 为总电量；P 为炉子小时产量，式(2)表明，单耗在总电能不变时，与小时产量成反比。
冶炼速度的快与慢不会使电弧炉产生的热负荷剧烈变化，因为在冶炼过程中不但向电炉里供给足够的电能，还需要向炉内充入大量的氧气，调节冶炼速度和用电量，冶炼时间可缩短20-25％，电耗可降80-100度／吨。
在炉子热负荷变化不大时，产量的高低、节奏的快慢则直接决定了单耗的大小。
因此，高产是保持低耗的前提条件。
2.2.2加氧量与用电量的关系辅助燃烧及吹氧助熔，从热平衡表一中可以看出，熔化期耗热量最多，以油(煤气)吹氧助熔，可缩短熔化期和氧化期，可大量节电。
据国外资料介绍，过吹1立方米氧，可节电5～10度。
如日本姬路厂500吨电炉油氧助熔，在耗油8公升、耗氧6l 立方米的条件下约节电200度，等于以32公斤标准煤的油换回84公斤标准煤的电力。
表一电炉热平衡表2.3AOD 炉能耗分析在铁合金生产过程中，AOD 炉再次提炼从电弧炉冶炼后经感应炉装载的钢水，使之达到低碳合金而不降低铬元素。
改变铁合金企业传统的硅热法生产，可改变在生产过程中的炉外“倒包”所造成的炉渣飞溅、热气外溢等能源浪费和环境污染。
AOD 炉的生产工艺是通过制气工厂生产的氧气、氮气和氩气，经由空分装置等电气设备为生产低碳合金提供原料。
其主要控制系统为炉体及加料系统控制、AOD 炉顶吹氧系统控制、布袋除尘系统控制等。
3结束语在工序能耗中，冶炼系统能耗占冶金工业总能耗的60%-70%，电炉是铁合金冶炼生产的主要设备，也是电能主要消耗体。
通过本文对铁合金生产工艺流程、能耗分布、能耗的特点和影响铁合金的主要方面进行了详细地阐述，为建立其能耗数据模型奠定了基础。
参考文献[1]刘王介.冶金过程自动化基础[M].北京：冶金工业出版社，2006.[2]陆钟武，翟庆国.我国冶金工业能耗预测[J].冶金,2002,32(5)：69-74.[3]栾心汉，唐琳.铁合金生产节能及精炼技术[M].西安：西北工业大学出版社,2006.作者简介陈庆（1984—），男，江苏泰兴人，南京铁道职业技术学院苏州校区，自动控制系，助教，硕士。
铁合金冶炼工艺能耗的分析167。
