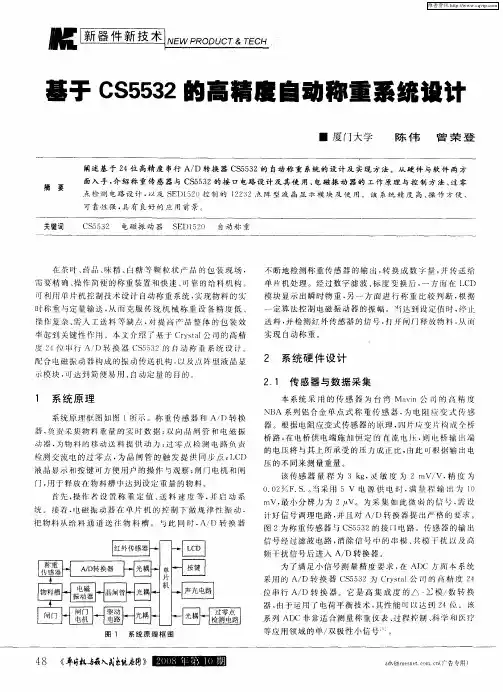

基于CS5532的高精度自动称重系统设计

关键字:中继器CMOS霍尔传感器加密IC卡运动传感

在茶叶、药品、味精、白糖等颗粒状产品的包装现场,需要精确、操作简便的称重装置和快速、可靠的给料机构。可利用单片机控制技术设计自动称重系统,实现物料的实时称重与定量输送,从而克服传统机械称重设备精度低、操作复杂、需人工送料等缺点,对提高产品整体的包装效率起到关键性作用。本文介绍了基于Crystal公司的高精度24位串行A/D转换器CS5532的自动称重系统设计。配合电磁振动器构成的振动传送机构,以及点阵型液晶显示模块,可达到简便易用、自动定量的目的。

1 系统原理

系统原理框图如图1所示。称重传感器和A/D转换器,负责采集物料重量的实时数据;双向晶闸管和电磁振动器,为物料的移动送料提供动力;过零点检测电路负责检测交流电的过零点,为晶闸管的触发提供同步点;LCD液晶显示和按键可方便用户的操作与观察;闸门电机和闸门,用于释放在物料槽中达到设定重量的物料。

首先,操作者设置称重定值、送料速度等,并启动系统。接着,电磁振动器在单片机的控制下做规律性振动,把物料从给料通道送往物料槽。与此同时,A/D转换器不断地检测称重传感器的输出,转换成数字量,并传送给单片机处理。经过数字滤波、标度变换后,一方面在LCD模块显示出瞬时物重,另一方面进行称重比较判断,根据一定算法控制电磁振动器的振幅。当达到设定值时,停止送料,并检测红外传感器的信号,打开闸门释放物料,从而实现自动称重。

2 系统硬件设计

2.1 传感器与数据采集

本系统采用的传感器为台湾Mavin公司的高精度NBA系列铝合金单点式称重传感器,为电阻应变式传感器。根据电阻应变式传感器的原理,四片应变片构成全桥桥路,在电桥供电端施加恒定的直流电压,则电桥输出端的电压将与其上所承受的压力成正比,由此可根据输出电压的不同来测量重量。

该传感器量程为3 kg,灵敏度为2 mV/V,精度为0.02%F.S.。当采用5 V电源供电时,满量程输出为10mV,最小分辨力为2μV。为采集如此微弱的信号,需设计好信号调理电路,并且对A/D转换器提出严格的要求。图2为称重传感器与CS5532的接口电路。传感器的输出信号经过滤波电路,消除信号中的串模、共模干扰以及高频干扰信号后进入A /D转换器。

为了满足小信号测量精度要求,在ADC方面本系统采用的A/D转换器CS5532为C rystal公司的高精度24位串行A/D转换器。它是高集成度的△-∑模/数转换器,由于运用了电荷平衡技术,其性能可以达到24位。该系列ADC非常适合测量称重仪表、过程控制、科学和医疗等应用领域的单/双极性小信号。

芯片内部有一个极低噪声的斩波稳定仪表放大器,其增益可选择为2n(n=O~6),扩大了信号输入范围,允许小信号的输入,提高了系统的动态特性。其在50 Hz的共模抑制比典型值可达120 dB,这对从高共模电压中检测出微弱的差分电压信号是十分有利的。内部还有一个4阶的△一∑调制器,其后跟随一个数字滤波器,能提供10种可供选择的输出字速率。ADC内部还有一个与SPI兼容的三线串行接口。另外,利用CS5532内部的校准系统(包括自校准和系统校准),可设置ADC传递函数的零点以及增益斜率,从而消除系统通道的失调和增益误差。

2.2 电磁振动器机械结构与工作原理

如图3所示,电磁振动器的机械结构主要包括衔铁、电磁铁及线圈、板弹簧、给料槽以及机座等部分。给料槽的往复运动是依靠电磁振动器的电磁铁和衔铁之间的脉冲吸引力F 的产生与消失实现的。

如图4所示,通过移相触发的方式调节双向晶闸管的控制角α,即调节双向晶闸管的触发时刻t1和t2,可改变激振线圈中的平均供电电压,进而改变电磁铁和衔铁之间吸引力F 的大小,从而调节给料槽往复运动的振幅。

2.3 过零点检测电路

为了实现移相触发控制,设计了过零点检测电路。如图5所示,经降压后的交流电经过电压比较器LM393,以及光耦合器TLP521的隔离、反相器74HCl4D的整形后,在INT O、INT1分别输出用于单片机外中断O、1的脉冲信号。这样,在交流电每一周期的正负半周期,都可以产生脉冲信号以引起单片机的外中断。单片机进入中断后,在服务程序中根据控制角的需要设定定时器的计数值,并立即启动定时器。定时器计数溢出中断后,将在其中断服务中对双向晶闸管的门极施加触发脉冲,触发其导通。

2.4 液晶显示模块

本系统采用ACM一12232G作为液晶显示模块,由2片SED1520芯片作为显示驱动器。SED1520显示驱动器是一种点阵图形式液晶驱动器,可与8位单片机直接相连,使用方便。SED1520内置2 560位显示RAM,具有16个行驱动口和61个列驱动口,驱动占空比可为1/16或1/32。显示RAM共32行,分为4页,每页8行。

3 系统软件设计

3.1 主程序流程

主程序流程如图6所示。当系统上电,完成单片机、外围芯片、各种参数的初始化后,即进入主循环。在主循环中,由定时器1定时扫描键盘,当扫描到有按键按下时,有标志位产生,即进入键值计算并执行相应的处理。

当按键启动系统后,系统进入运行态。系统开始进行振动送料、A/D采样、数字滤波、标度变换以及比较判断等工作。当物料达到设定值SV时,系统进入暂停态。此刻等待释放信号(如红外传感器开关信号),释放物料后,系统自动进入运行态,继续送料。当由于物料槽中物料不足、系统计时到后,进入人工态,此刻需人工按键释放不足物料。当系统处于停止态时,需定时地保存改变的参数。LCD实时刷新当前的状态和各项参数。

3.2 CS5532模/数转换程序

CS5532在启动时有20 ms的延迟,所以要在其启动20 ms后再对其进行初始化。C S5532没有加电复位功能,首先需要人工通过ADC串口发送初始化序列,即15个SYNCl (0xFF)命令字节和1个SYNCO(0xFE)命令字节,使ADC串口进入命令模式;接着通过设

置配置寄存器的RS位,实现系统复位。系统复位后,需配置电压参考模式VRS位,初始
