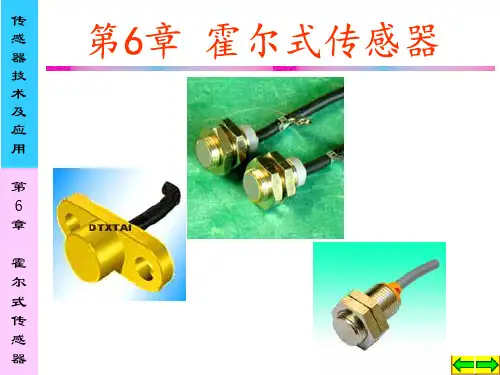

第6章 霍尔式传感器-2018.1.7

UGN-3501M
双端输出线形集成电路UGN-3501M采用8脚封装。1、 8两脚为输出，5、6、7三脚之间接一个电位器， 对不等位电动势进行补偿。
线性型霍尔特性
右图示出了具有 双端差动输出特性的线 性霍尔器件的输出特性 曲线。当磁场为零时， 它的输出电压等于零； 当感受的磁场为正向 （磁钢的S极对准霍尔 器件的正面）时， 输 出为正；磁场反向时， 输出为负。
开关型霍尔集成电路的 外形及内部电路
Vcc
霍尔 元件
施密特 触发电路
OC门
双端输入、
.单端输出运放
工作原理：
当放大后的电压UO大于施密特触发器“开启”
阈值电压时，施密特整形电路翻转，输出高电平， 使V导通，这种状态我们称之为开状态。当磁场减
弱时，霍尔元件输出的UO很小，经放大器放大后其
值仍然小于施密特整形电路的“关闭”阈值电压， 施密特整形电路再次翻转，输出低电平，使V截止， 这种状态称为关状态。
霍尔电势与导体厚度d成反比： 为了提高霍尔电势值， 霍尔元件制成薄片形状。
磁场不垂直于霍尔元件时的霍尔电动势
若磁感应强度B不垂直于霍尔元件，而是 与其法线成某一角度 时，实际上作用于霍尔
元件上的有效磁感应强度是其法线方向（与薄
片垂直的方向）的分量，即Bcos，这时的霍尔
电势为
EH=KHIBcos
结论：
由于霍尔电势随激励电流增大而增大，故在 应用中总希望选用较大的激励电流。但激励电流 增大，霍尔元件的功耗增大，元件的温度升高， 从而引起霍尔电势的温漂增大，因此每种型号的 元件均规定了相应的最大激励电流，它的数值从 几毫安至十几毫安。
以下哪一个激励电流的数值较为妥当？ 5μA 0.1mA 2mA 80mA

详细描述
霍尔式传感器能够将磁场变化转化为电信号，从而检测汽车发动机的转速和车速。在汽车气瓶压力检 测中，霍尔式传感器可以实时监测气瓶压力，确保行车安全。
在环境监测中的应用
总结词
霍尔式传感器在环境监测领域的应用主要包括空气质量检测、水质监测和气象监测等方面。
详细描述
在空气质量检测中，霍尔式传感器可以检测空气中的有害气体和颗粒物，为环境保护提供数据支持。在水质监测 中，它可以检测水中的溶解氧、PH值等参数，确保水质安全。在气象监测中，霍尔式传感器可以用于风速、风 向等参数的测量。
感谢您的观看
4. 对于长期不使用的传感器，应定期通电检查，防止性能下降。
常见故障与排除方法
要点一
1. 输出信号异常
可能是由于电源故障、连接不良或传感器损坏等原因。
要点二
2. 测量误差大
可能是由于传感器老化、环境条件变化或电路故障等引起 。
常见故障与排除方法
3. 无输出信号
可能是由于电源未接通、连接线断路或传感器损坏等造 成。
详细描述
差分测量电路通过使用两个完全相同的霍尔元件，并将它们的输出电压差分放大来提高 测量精度和抗干扰能力。这种电路可以消除温度、电源电压和机械应力等外部因素对测
量结果的影响。
04 霍尔式传感器的应用实例
在汽车工业中的应用
总结词
霍尔式传感器在汽车工业中发挥着重要作用，主要用于检测车速、发动机转速、气瓶压力等参数。
在自动化生产线中的应用
总结词
霍尔式传感器在自动化生产线中的应用 主要包括物料传送、定位控制和机械臂 控制等方面。
VS
详细描述
在物料传送中，霍尔式传感器可以检测传 送带上物品的位置和速度，确保物品准确 无误地传送到指定位置。在定位控制中， 它可以用于控制机械臂的移动位置和速度 ，提高生产效率。在机械臂控制中，霍尔 式传感器可以检测机械臂的位置和姿态， 实现精确控制。

对于长期不使用的传感器，应定 期通电检查，以确保其性能正常 。
对于有可调元件的传感器，应定 期检查可调元件是否松动或损坏 。
05
霍尔式传感器的发展趋势与 未来展望
新型霍尔式传感器的研发与进展
1 2 3
新型霍尔式传感器研发
随着科技的不断进步，新型霍尔式传感器正在被 不断研发出来，以满足各种不同的应用需求。
在汽车工业中的应用
1 2
3
发动机控制
霍尔式传感器可用于检测曲轴位置和气缸识别，以实现精确 的点火和喷油控制，从而提高发动机效率和性能。
自动变速器
通过检测车速和发动机转速，霍尔式传感器帮助控制自动变 速器的换挡逻辑，确保平稳换挡和最佳燃油经济性。
防抱死刹车系统
霍尔式传感器监测车轮转速，控制刹车油压，防止车轮抱死 ，提高制动效果和车辆稳定性。
02
霍尔式传感器在物联网领域的应用主要包括智能家居、智能农业 、智能工业等领域，能够实现智能化控制和远程监控等功能。
03
随着物联网技术的不断发展，霍尔式传感器的应用前景将 更加广阔。
霍尔式传感器的发展趋势与未来展望
未来，霍尔式传感器将继续朝着高灵敏 度、高可靠性、微型化、集成化等方向 发展。
随着人工智能、物联网等技术的不断发展， 霍尔式传感器的应用领域将进一步拓展，其 在智能制造、智能医疗等领域的应用也将得 到更广泛的发展。
用于测量地球磁场、磁性材料、电流产生的磁 场等，如指南针、磁性编码器等。
位置检测
用于检测物体的位置变化，如门窗开关状态、 气瓶压力等。
霍尔式传感器的优缺点
优点
结构简单、体积小、重量轻、线性度 好、稳定性高、温度稳定性好等。
缺点
对外界磁场干扰敏感，易受干扰影响 测量精度，需要定期校准等。

霍尔式传感器可以检测汽车电子设备的工作状态，如发动机转速、车速等。
工业控制
霍尔式传感器在工业控制中的应用广泛，如电机控制、机器人控制等。
01
霍尔式传感器可以检测电机的转速、位置和扭矩等信息，实现精确控制。
02
霍尔式传感器在机器人控制中，可以检测机器人的关节角度和位置，实现机器人的精确运动控制。
03
虚拟现实：霍尔传感器用于头部追踪、手势识别等
01
02
03
04
05
06
霍尔式传感器发展趋势
技术进步
霍尔元件的制造工艺不断改进，提高了传感器的灵敏度和稳定性。
随着新材料和新工艺的应用，霍尔式传感器的测量范围和精度得到了进一步提高。
集成电路技术的发展，使得霍尔式传感器的体积越来越小，功耗越来越低。
智能化技术的发展，使得霍尔式传感器能够实现自诊断、自校准等功能，提高了系统的可靠性和稳定性。
演讲人
单击此处输入你的正文，文字是您思想的提炼，为了最终演示发布的良好效果，请尽量言简意赅的阐述观点
霍尔式传感器介绍课件
01.
霍尔式传感器原理
02.
03.
目录
霍尔式传感器应用
霍尔式传感器发展趋势
霍尔式传感器原理
霍尔效应
霍尔效应是指当电流通过导体时，在导体两侧会产生一个与电流方向垂直的磁场。
这个磁场的大小与电流的大小和导体的厚度有关。
应用领域拓展
汽车电子：霍尔式传感器在汽车电子领域中的应用越来越广泛，如汽车电子稳定系统（ESP）、电子助力转向系统（EPS）等。
智能家居：霍尔式传感器在智能家居中的应用也越来越多，如智能门锁、智能照明系统等。
医疗设备：霍尔式传感器在医疗设备中的应用也越来越广泛，如医疗监护设备、医疗诊断设备等。
