人教版高中物理选修3-1高二上学期期末测试题

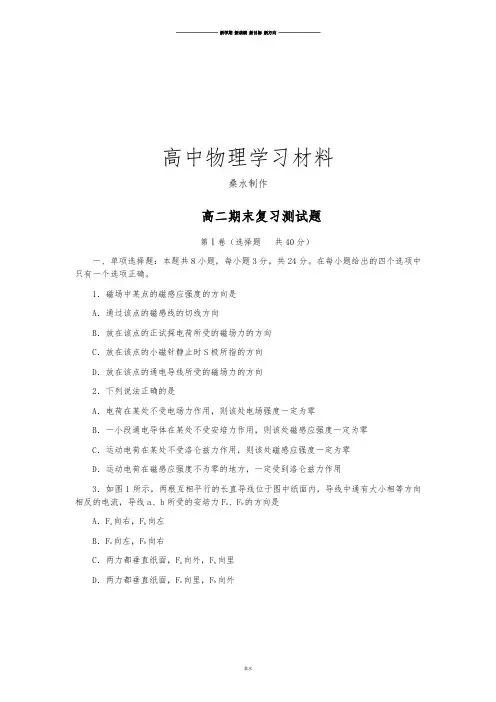

高中物理学习材料桑水制作高二期末复习测试题第Ⅰ卷（选择题共40分）一、单项选择题：本题共8小题，每小题3分，共24分。

在每小题给出的四个选项中只有一个选项正确。

1．磁场中某点的磁感应强度的方向是A．通过该点的磁感线的切线方向B．放在该点的正试探电荷所受的磁场力的方向C．放在该点的小磁针静止时S极所指的方向D．放在该点的通电导线所受的磁场力的方向2．下列说法正确的是A．电荷在某处不受电场力作用，则该处电场强度一定为零B．一小段通电导体在某处不受安培力作用，则该处磁感应强度一定为零C．运动电荷在某处不受洛仑兹力作用，则该处磁感应强度一定为零D．运动电荷在磁感应强度不为零的地方，一定受到洛仑兹力作用3．如图1所示，两根互相平行的长直导线位于图中纸面内，导线中通有大小相等方向相反的电流，导线a、b所受的安培力F a、F b的方向是A．F a向右，F b向左B．F a向左，F b向右C．两力都垂直纸面，F a向外，F b向里D．两力都垂直纸面，F a向里，F b向外4．如图2所示为两个不同电阻的I—U图象，则图象1、2表示的电阻及两电阻串联或并联后的I—U图象所在的区域分别为A．1表示电阻大的图象，并联后在区域ⅢB．1表示电阻小的图象，串联后在区域ⅡC．2表示电阻小的图象，并联后在区域ⅠD．2表示电阻大的图象，串联后在区域Ⅲ5．如图3所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里。

一个氢核从ad边的中点m沿着既垂直与ad边有垂直于磁场的方向，以一定速度射入磁场，正好从ab边中点n射出磁场，若将磁场的磁感应强度变为原来的2倍，其他条件不变，则这个氢核射出磁场的位置是A．在b、n之间某点B．在n、a之间某点C．aD．在a、m之间某点6．如图4所示，A、B、C是某电场中的电场线，电子从M点射入电场，沿虚线路径从N 点离去，M点和N点的电势分别为φM、φN，场强分别为E M、E N，电子在M点和N点的电势能分别为E pM、E pN，则A．φM＜φN，E M＞E N，E pM＞E pNB．φM＞φN，E M＜E N，E pM＜E pNC．φM＞φN，E M＜E N，E pM＞E pND．φM＜φN，E M＜E N，E pM＞E pN7．把电流表改装成电压表的实验中，用一个电流表和电阻R串联改装成电压表，若在使用中发现电压表的读数总比准确值稍大一些，采用下列哪种措施能加以改进A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R大得多的电阻D．在R上并联一个比R小得多的电阻8．有一种杂技表演叫“飞车走壁”由杂技运动员驾驶摩托车沿圆柱形表演台的侧壁高速行驶，以角速度ω做匀速圆周运动。

高中物理学习材料（精心收集**整理制作）2015-2016学年广东省云浮市高二（上）期末物理试卷一、选择题．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，至少有一项是正确的，全部选对给4分，选对但不全的给2分，有选错或不答的给0分．1．把一带正电小球a放在光滑绝缘斜面上，欲使小球a能静止在如图所示的位置上，需在MN间放一带电小球b，则球b可能（）A．带正电，放在A点B．带负电，放在A点C．带负电，放在C点 D．带正电，放在C点2．两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m，带电量为﹣q的油滴恰好静止在两板之间，如图所示，在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，那么在错开的过程中（）A．油滴将向上加速运动，电流计中的电流从b流向aB．油滴将向下加速运动，电流计中的电流从a流向bC．油滴静止不动，电流计中的电流从b流向aD．油滴静止不动，电流计中的电流从a流向b3．如图所示，悬线下悬挂着一个带正电的小球，它的质量为m，电量为q，整个装置处于水平向右的匀强电场中，电场强度为E，小球静止，则下列说法正确的是（）A．若剪断悬线，小球做圆周运动B．若剪断悬线，小球做曲线运动C．若剪断悬线，小球做匀速运动D．若剪断悬线，小球做匀加速直线运动4．如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面．现将电荷量为10﹣8C的正点电荷从A点移到C点，电场力做功3×10﹣6J；将另一电荷量为10﹣8C的负点电荷从A点移到B点，克服电场力做功3×10﹣6J．由此可断定（）A．电场线的方向平行于BCB．电势关系为φA＞φB=φCC．电势关系为φA＜φB＜φCD．若AB长为cm，则场强为104V/m5．如图所示，一个带正电荷量q的小带电体处于蹄形磁铁两极之间的匀强磁场里，磁场的方向垂直纸面向里，磁感应强度为B，若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该（）A．使磁感应强度B的数值增大B．使磁场以速率v=向上移动C．使磁场以速率v=向右移动D．使磁场以速率v=向左移动6．三个速度大小不同的同种带电粒子，沿如图所示长方形区域匀强磁场的上边缘射入，当它们从下边缘飞出时，对入射方向的偏角分别为90°、60°、30°，则它们在磁场中运动时间之比为（）A．1：1：1 B．1：2：3 C．3：2：1 D．：：17．如图所示，斜面体固定在水平面上，斜面粗糙．一带正电的绝缘物体自斜面上端由静止释放，设物体由顶端滑到底端所用的时间为t．下列几种情况能使物体下滑时间t减少的是（设整个运动过程中物体始终没有离开斜面）（）A．在物体运动所在的空间加上竖起向下的匀强电场B．在物体运动所在的空间加上水平向右的匀强电场C．在物体运动所在的空间加上垂直纸面向里的匀强磁场D．在物体运动所在的空间加上垂直纸面向外的匀强磁场8．如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速率﹣时间图象是选项中的（）A．B．C．D．9．电动势为E，内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的滑片由中点滑向a端时，下列说法正确的是（）A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大10．如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I为了增大导线所受的磁场力，采取了下列四种办法，其中正确的是（）A．增大电流IB．增加直导线的长度C．使导线在纸面内顺时针转30°D．使导线在纸面内逆时针转60°11．一航天飞机下有一细金属杆，杆指向地心．若仅考虑地磁场的影响，则当航天飞机位于赤道上空（）A．由东向西水平飞行时，金属杆中感应电动势的方向一定由上向下B．由西向东水平飞行时，金属杆中感应电动势的方向一定由上向下C．沿经过地磁极的那条经线由南向北水平飞行时，金属杆中感应电动势的方向一定由下向上D．沿经过地磁极的那条经线由北向南水平飞行时，金属杆中一定没有感应电动势12．在如图所示的U﹣I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知不正确的是（）A．电源的电动势为3V，内阻为1ΩB．电阻R的阻值为1ΩC．电源的输出功率为2WD．电源的效率为66.7%二、非选择题．本题共4小题，共52分．按题目作答．计算题作答要写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能给分．有效值计算的题目，答案必须明确写出数值和单位．13．某同学为了测定一只电阻的阻值（约120Ω）．采用了如下方法：（1）用多用电表粗测：多用电表电阻挡有4个倍率，分别为×1k、×100、×10、×1；该同学先选择了×100的倍率，并用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，请你补充完整下列依次要进行的主要操作步骤：A、；B、将两表笔短接，调节欧姆调零旋扭，使；C、重新测量并进行读数，记录测量结果．实验完毕后将选择旋扭．（2）该同学用伏安法继续精确测定这只电阻的阻值，除被测电阻外，还有如下实验仪器供选择：A．直流电源（电压3V，内阻不计）；B．电压表V1（量程0～3V，内阻约为5kΩ）；C．电压表V2（量程0～15V，内阻约为25kΩ）；D．电流表A1（量程0～25mA，内阻约为1Ω）；E．电流表A2（量程0～250mA，内阻约为0.1Ω）；F．滑动变阻器一只，阻值0～20Ω；G．开关一只，导线若干．在上述仪器中，电压表应选择，（填“V1”或“V2”），电流表应选择（填“A1”或“A2”）．请在图1方框内画出电路原理图．（3）根据你所设计的电路原理图，将图2中的实物图连接成测量电路图．14．如图所示，两条水平导轨AC和AD互成β角，导体EF与AC和AD接触良好，以恒定速度v 沿AC方向运动，EF及两条导轨的单位长度的电阻均为r，磁感应强度为B的匀强磁场垂直于导轨所在的平面，求：导体EF从A点运动到C点的这段时间内的某一瞬时t，电路产生的感应电流的大小及方向．15．如图所示，一足够长的区域badc内充满磁感应强度为B、方向垂直纸面向里的匀强磁场，其中ab平行于cd，ad与上、下边界垂直．现从ad边的中点O处，垂直磁场射入一速度方向与ad边夹角为30°、大小为v0的带正电粒子，已知粒子质量为m，电荷量为q，ad边长为l，重力影响不计．（1）试求粒子能从ab边上射出磁场的v0的大小范围；（2）问粒子在磁场中运动的最长时间是多少？16．如图所示，边长为L的正方形区域abcd内存在着匀强电场．电量为q、动能为E k的带电粒子从a点沿ab方向进入电场，不计重力．（1）若粒子从c点离开电场，求电场强度的大小和粒子离开电场时的动能；（2）若粒子离开电场时动能为E k′，则电场强度为多大？2015-2016学年广东省云浮市高二（上）期末物理试卷参考答案与试题解析一、选择题．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，至少有一项是正确的，全部选对给4分，选对但不全的给2分，有选错或不答的给0分．1．把一带正电小球a放在光滑绝缘斜面上，欲使小球a能静止在如图所示的位置上，需在MN间放一带电小球b，则球b可能（）A．带正电，放在A点B．带负电，放在A点C．带负电，放在C点 D．带正电，放在C点【考点】库仑定律；力的合成与分解的运用；共点力平衡的条件及其应用．【分析】小球a要平衡，受重力、支持力和静电力，根据共点力平衡条件分析即可．【解答】解：小球a处于平衡状态，受力平衡，合力为零．小球受重力，一定向下，当小球b带正电，放在A点时，它们之间为静电斥力，当a球的重力和静电斥力恰好相等时，a球就可以处于静止状态，所以A正确，D错误；当电荷之间为吸引力时，根据平衡条件，静电引力必然与重力和支持力的合力等大、反向且在同一条直线上，故应该放在C点，所以B错误，C正确；故选AC．2．两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m，带电量为﹣q的油滴恰好静止在两板之间，如图所示，在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，那么在错开的过程中（）A．油滴将向上加速运动，电流计中的电流从b流向aB．油滴将向下加速运动，电流计中的电流从a流向bC．油滴静止不动，电流计中的电流从b流向aD．油滴静止不动，电流计中的电流从a流向b【考点】电容器的动态分析；闭合电路的欧姆定律．【分析】带电油滴原来处于静止状态，电场力与重力平衡，将两板缓慢地错开一些后，分析板间场强有无变化，判断油滴是否仍保持静止．根据电容的决定式分析电容如何变化，由电容的定义式分析电量的变化，确定电路中电流的方向．【解答】解：将两板缓慢地错开一些，两板正对面积减小，根据电容的决定式C=得知，电容减小，而电压不变，则由C=知，电容器带电量减小，电容器处于放电状态，电路中产生顺时针方向的电流，则电流计中有a→b的电流．由于电容器板间电压和距离不变，则由E=，知板间场强不变，油滴所受电场力不变，仍处于静止状态．故D正确．ABC错误．故选D3．如图所示，悬线下悬挂着一个带正电的小球，它的质量为m，电量为q，整个装置处于水平向右的匀强电场中，电场强度为E，小球静止，则下列说法正确的是（）A．若剪断悬线，小球做圆周运动B．若剪断悬线，小球做曲线运动C．若剪断悬线，小球做匀速运动D．若剪断悬线，小球做匀加速直线运动【考点】匀强电场中电势差和电场强度的关系；电场强度．【分析】小球受重力、电场力和拉力处于平衡，剪断细线，根据小球的受力，判断其运动情况．【解答】解：小球受重力、电场力和拉力处于平衡，剪断细线，小球受重力和电场力，两个力为恒力，合力为恒力．合力的方向与绳子的拉力方向等值反向，所以小球沿细绳方向做初速度为零的匀加速直线运动．故D正确，ABC错误．故选：D4．如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面．现将电荷量为10﹣8C的正点电荷从A点移到C点，电场力做功3×10﹣6J；将另一电荷量为10﹣8C的负点电荷从A点移到B点，克服电场力做功3×10﹣6J．由此可断定（）A．电场线的方向平行于BCB．电势关系为φA＞φB=φCC．电势关系为φA＜φB＜φCD．若AB长为cm，则场强为104V/m【考点】电势差与电场强度的关系；电场强度；电势．【分析】由电势差公式U=求解电势差U AB、U AC、U BC的值，并得到三点电势的关系，根据电场线与等势线垂直，并指向低电势，确定电场线的方向．由E=求解电场强度的大小，d是电场线方向两点间的距离．【解答】解：A、AB间电势差为：U AB=AC间电势差为：U AC=根据题意可知，B、C两点的电势相等，由于电场线垂直等势线，故电场线垂直BC边，故A错误；B、C、由于沿着电场线的方向，电势是降低的，由A选项，及正点电荷从A点移到C点，电场力做正功，可得电场线的方向由A指向D（过A的BC中垂线与BC的交点），故B正确，C错误；D、若AB长为2cm，根据电场强度与电势差的关系式E=，其中d为沿电场线的距离，为3cm，故电场强度的大小为104 V/m，故D正确；故选BD．5．如图所示，一个带正电荷量q的小带电体处于蹄形磁铁两极之间的匀强磁场里，磁场的方向垂直纸面向里，磁感应强度为B，若小带电体的质量为m，为了使它对水平绝缘面正好无压力，应该（）A．使磁感应强度B的数值增大B．使磁场以速率v=向上移动C．使磁场以速率v=向右移动D．使磁场以速率v=向左移动【考点】安培力．【分析】小球能飘离平面的条件：竖直向上的洛伦兹力与重力平衡，由左手定则可知，当洛伦兹力竖直向上时，电荷向右运动，根据相对运动小球不动时，磁场相对小球向左运动．【解答】解：小球能飘离平面的条件，竖直向上的洛伦兹力与重力平衡即：qvB=mg，得：，根据相对运动当小球不动时，磁场相对小球向左运动．故选项C正确，ABD错误．故选：C6．三个速度大小不同的同种带电粒子，沿如图所示长方形区域匀强磁场的上边缘射入，当它们从下边缘飞出时，对入射方向的偏角分别为90°、60°、30°，则它们在磁场中运动时间之比为（）A．1：1：1 B．1：2：3 C．3：2：1 D．：：1【考点】带电粒子在匀强磁场中的运动；牛顿第二定律；向心力．【分析】带电粒子在磁场中做匀速圆周运动，根据粒子的运动的轨迹和粒子做圆周运动的周期公式可以判断粒子的运动的时间．【解答】解：粒子在磁场中运动的周期的公式为T=，由此可知，粒子的运动的时间与粒子的速度的大小无关，所以粒子在磁场中的周期相同，由粒子的运动的轨迹可知，三种速度的粒子的偏转角分别为90°、60°、30°，所以偏转角为90°的粒子的运动的时间为T，偏转角为60°的粒子的运动的时间为T，偏转角为30°的粒子的运动的时间为T．所以有T：T：T=3：2：1，选项C正确．故选：C．7．如图所示，斜面体固定在水平面上，斜面粗糙．一带正电的绝缘物体自斜面上端由静止释放，设物体由顶端滑到底端所用的时间为t．下列几种情况能使物体下滑时间t减少的是（设整个运动过程中物体始终没有离开斜面）（）A．在物体运动所在的空间加上竖起向下的匀强电场B．在物体运动所在的空间加上水平向右的匀强电场C．在物体运动所在的空间加上垂直纸面向里的匀强磁场D．在物体运动所在的空间加上垂直纸面向外的匀强磁场【考点】带电粒子在混合场中的运动；牛顿第二定律．【分析】根据受力分析，先求出没有电场和磁场时物块向下运动的加速度和时间，然后对加电场后和加磁场后的情况进行受力分析，分别求出加速度以及运动的时间即可．【解答】解：设物体与斜面之间的动摩擦因数为μ，开始时沿斜面向下的方向：mgsinθ﹣μmgcosθ=ma0则：a0=gsinθ﹣μgcosθ①设向下运动的时间为t，则：可知要减小物块在斜面上运动的时间，就要使物块运动的加速度增大．A、在物体运动所在的空间加上竖起向下的匀强电场时，物块受到的电场力的方向向下，设物块受到的电场力为F，则沿斜面方向：ma1=（mg+F）sinθ﹣μ（mg+F）cosθ②则：③与①比较可知，a1＞a0，所以物块向下运动的时间减小．故A正确；B、在物体运动所在的空间加上水平向右的匀强电场，物块受到的电场力的方向向右，则沿斜面向下的方向：ma2=mgsinθ﹣Fcosθ﹣μ（mgcosθ+Fsinθ）④与①比较可知，a2＜a0，所以物块向下运动的时间增大．故B错误；C、在物体运动所在的空间加上垂直纸面向里的匀强磁场，物块向下运动的过程中受到的洛伦兹力的方向垂直于斜面向下，则：ma3=mgsinθ﹣μ（mgcosθ+f）洛所以：⑤与①比较可知，a3＜a0，所以物块向下运动的时间增大．故C错误；D、在物体运动所在的空间加上垂直纸面向外的匀强磁场，物块向下运动的过程中受到的洛伦兹力的方向垂直于斜面向上，则：ma4=mgsinθ﹣μ（mgcosθ﹣f）洛所以：⑥与①比较可知，a4＞a0，所以物块向下运动的时间减小．故D正确故选：AD8．如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速率﹣时间图象是选项中的（）A．B．C．D．【考点】电场线．【分析】根据带电粒子运动轨迹判定电场力方向，再结合电场强度方向判断电性，然后根据电场线的疏密程度判断加速度的大小，从而判断粒子的运动情况选择速度图象．【解答】解：电场线的疏密程度表示场强大小，A点电场线密集，故电场强度大，电场力大，故加速度大，所以粒子的加速度一直减小，由粒子的运动轨迹弯曲方向可知，带电粒子受电场力的方向大致斜向左下方，与电场强度方向相反，故粒子带负电，电场力做负功，速度慢慢减小，所以粒子做加速度减小的减速运动，故B正确．故选：B．9．电动势为E，内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的滑片由中点滑向a端时，下列说法正确的是（）A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大【考点】闭合电路的欧姆定律．【分析】首先认识电路的连接关系：R2与R并联后与R1串联，电压表测路端电压，电流表测量流过R2的电流；滑片向a端移动时，滑动变阻器接入电阻减小，则由闭合电路的欧姆定律可知电路中干路电流的变化及路端电压的变化；再分析并联电路可得出电流表示数的变化．【解答】解：当滑片向a滑动时，R接入电阻减小，总电阻减小；由闭合电路的欧姆定律可知电路中总电流增加，则内电压增加，由U=E﹣Ir可知路端电压减小，即电压表示数减小；因路端电压减小，R1两端的电压增加，故并联部分电压减小，由欧姆定律可知电流表示数减小；故B 正确；ACD错误故选：B．10．如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I为了增大导线所受的磁场力，采取了下列四种办法，其中正确的是（）A．增大电流IB．增加直导线的长度C．使导线在纸面内顺时针转30°D．使导线在纸面内逆时针转60°【考点】安培力．【分析】根据左手定则的内容，判定安培力的方向．左手定则的内容是：伸开左手，让大拇指与四指方向垂直，并且在同一平面内，磁感线穿过掌心，四指方向与电流的方向相同，大拇指所指的方向为安培力的方向．而安培力的大小F=BIL，且B与I垂直；若不垂直时，则将B沿导线方向与垂直方向进行分解．【解答】解：A、由公式F=BIL，当增大电流时，可增大通电导线所受的磁场力．故A正确；B、由公式F=BIL，当增加直导线的长度时，可增大通电导线所受的磁场力．故B正确；C、当使导线在纸面内顺时针转30°时，导线有效切割长度缩短，则所受磁场力变小，故C错误；D、当使导线在纸面内逆时针转60°时，导线有效切割长度伸长，则所受磁场力变大，故D正确；故选：ABD11．一航天飞机下有一细金属杆，杆指向地心．若仅考虑地磁场的影响，则当航天飞机位于赤道上空（）A．由东向西水平飞行时，金属杆中感应电动势的方向一定由上向下B．由西向东水平飞行时，金属杆中感应电动势的方向一定由上向下C．沿经过地磁极的那条经线由南向北水平飞行时，金属杆中感应电动势的方向一定由下向上D．沿经过地磁极的那条经线由北向南水平飞行时，金属杆中一定没有感应电动势【考点】右手定则；导体切割磁感线时的感应电动势．【分析】假设金属杆中产生了感应电流，金属杆相当于电源，在电源内部电流从低电势点流向高电势点；由右手定则判断出感应电流的方向，从而判断电势的高低．【解答】解：在地球赤道上空，地磁感线水平由南指向北；A、B、飞机由东向西水平飞行时，由右手定则可知，感应电流从上向下，因此金属杆中感应电动势的方向一定由上向下，故A正确，B错误；C、D、飞机沿经过地磁极的那条经线由南向北水平飞行时，飞机的速度方向与磁感线方向平行，金属杆不切割磁感线，不产生感应电动势，故C错误，D正确；故选AD．12．在如图所示的U﹣I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知不正确的是（）A．电源的电动势为3V，内阻为1ΩB．电阻R的阻值为1ΩC．电源的输出功率为2WD．电源的效率为66.7%【考点】闭合电路的欧姆定律．【分析】由电源的路端电压与电流的关系图象与纵轴的交点读出电源的电动势，其斜率大小等于电源的内阻．电阻R的伏安特性曲线的斜率等于电阻．两图线的交点读出电流与电压，求出电源的输出功率和效率．【解答】解：A、根据闭合电路欧姆定律得U=E﹣Ir，当I=0时，U=E，由读出电源的电动势E=3V，内阻等于图线的斜率大小，则r=Ω=0.5Ω．故A错误．B、电阻R=Ω=1Ω．故B正确．C、两图线的交点表示该电源直接与电阻R相连组成闭合电路时工作状态，由图读出电压U=2V，电=UI=4W．故C错误．流I=2A，则电源的输出功率为P出D、电源的效率η==66.7%．故D正确．本题选错误的，故选：AC二、非选择题．本题共4小题，共52分．按题目作答．计算题作答要写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能给分．有效值计算的题目，答案必须明确写出数值和单位．13．某同学为了测定一只电阻的阻值（约120Ω）．采用了如下方法：（1）用多用电表粗测：多用电表电阻挡有4个倍率，分别为×1k、×100、×10、×1；该同学先选择了×100的倍率，并用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，请你补充完整下列依次要进行的主要操作步骤：A、把选择开关置于欧姆×10的倍率位置；B、将两表笔短接，调节欧姆调零旋扭，使指针指在欧姆表0刻度线处；C、重新测量并进行读数，记录测量结果．实验完毕后将选择旋扭置于OFF挡或交流电压最高档．（2）该同学用伏安法继续精确测定这只电阻的阻值，除被测电阻外，还有如下实验仪器供选择：A．直流电源（电压3V，内阻不计）；B．电压表V1（量程0～3V，内阻约为5kΩ）；C．电压表V2（量程0～15V，内阻约为25kΩ）；D．电流表A1（量程0～25mA，内阻约为1Ω）；E．电流表A2（量程0～250mA，内阻约为0.1Ω）；F．滑动变阻器一只，阻值0～20Ω；G．开关一只，导线若干．在上述仪器中，电压表应选择V1，（填“V1”或“V2”），电流表应选择A1（填“A1”或“A2”）．请在图1方框内画出电路原理图．（3）根据你所设计的电路原理图，将图2中的实物图连接成测量电路图．【考点】伏安法测电阻．【分析】（1）欧姆表盘指针偏转角度越大，则电流越大，电阻越小要换小量程档位；换档的要进行欧姆调零；欧姆表使用完毕要把选择开关置于OFF挡或交流电压最高档．（2）根据电源电动势选择电压表，根据欧姆定律估测通过电路的最大电流，然后选择电流表；根据题意确定滑动变阻器与电流表的接法，然后作出电路图．（3）根据电路图连接实物电路图．【解答】解：（1）选择欧姆表的×100倍率，指针偏转角度太大，说明所选倍率太大，应换用小倍率较小的挡位；A、把选择开关置于欧姆×10的倍率位置；B、换挡后要进行欧姆调零，将两表笔短接，调节欧姆调零旋扭，使指针指在欧姆表0刻度线处；C、重新测量并进行读数，记录测量结果．实验完毕后将选择旋扭置于OFF挡或交流电压最高档．（2）电源电动势为3V，则电压表选择V1；电路最大电流约为：I===0.025A=25mA，故电流表选取A1；待测电阻阻值约为120Ω，电压表内阻约为5kΩ，电流表内阻约为1Ω，待测电阻阻值远大于电流表内阻，电流表应采用内接法，滑动变阻器最大阻值为20Ω，滑动变阻器最大阻值远小于待测电阻阻值，。

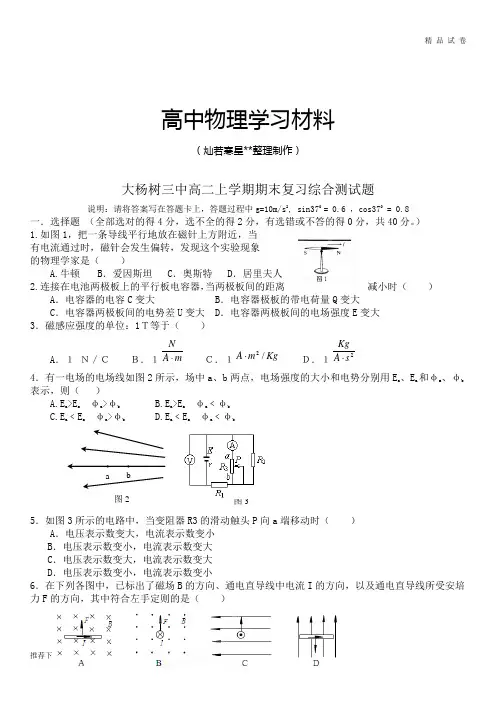

高中物理学习材料（灿若寒星**整理制作）大杨树三中高二上学期期末复习综合测试题说明：请将答案写在答题卡上，答题过程中g=10m/s 2, sin370= 0.6 ，cos370= 0.8一．选择题 （全部选对的得4分，选不全的得2分，有选错或不答的得0分，共40分。

） 1.如图1，把一条导线平行地放在磁针上方附近，当 有电流通过时，磁针会发生偏转，发现这个实验现象 的物理学家是（ ）A.牛顿 B ．爱因斯坦 C ．奥斯特 D ．居里夫人 2.连接在电池两极板上的平行板电容器，当两极板间的距离减小时（ ）A ．电容器的电容C 变大B ．电容器极板的带电荷量Q 变大C ．电容器两极板间的电势差U 变大D ．电容器两极板间的电场强度E 变大 3．磁感应强度的单位：1Ｔ等于（ ）A ．１ Ｎ／Ｃ Ｂ．１m A N⋅ Ｃ．１Kg m A /2⋅ Ｄ．１2s A Kg ⋅4．有一电场的电场线如图2所示，场中a 、b 两点，电场强度的大小和电势分别用E a 、E a 和φa 、φb 表示，则（ ）A.E a >E a φa >φbB.E a >E a φa ﹤φbC.E a ﹤E a φa >φbD.E a ﹤E a φa ﹤φb5．如图3所示的电路中，当变阻器R3的滑动触头P 向a 端移动时（ ）A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小6．在下列各图中，已标出了磁场B 的方向、通电直导线中电流I 的方向，以及通电直导线所受安培力F 的方向，其中符合左手定则的是（ ）• a• b 图 2 图37．如图4所示，直线A 为电源的U —I 图线，直线B 为 电阻R 的U —I 图线，用该电源和电阻组成闭合电路时， 电源的输出功率和电路的总功率分别是( ) A.4 W 、8 W B.2 W 、4 W C.4 W 、6 W D.2 W 、3 W8．在如图5所示的逻辑电路中，当A 端输入电 信号“1”、B 端输入电信号“0”时，则在C 和 D 端输出的电信号分别为( )A 1和0B 0和1C 1和1D 0和 09. 如图6所示，a 、b 、c 是匀强电场中的三个等势面，Uab ＝Ubc 。

高中物理学习材料（鼎尚**整理制作）山东省博兴二中高二第一学期期末综合测试本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷1至4页，第Ⅱ卷5－8页，满分100分，考试时间90分钟．第Ⅰ卷（选择题 共40分）一．选择题（共10小题，每小题4分，共40分．每小题给出的四个选项中至少有一个选项是正确的，把答案填涂在答题卡上.）1．如图所示，正点电荷形成的电场中，两点A 和B(实线为电场线，虚线为等势面)。

关于A 、B 两点的场强E 和电势φ，正确的是 A ． A B A B E E φφ== B ．A B A B E E φφ>>C ．A B A B E E φφ<<D ．A B A BE E φφ><2．设星球带负电，一带负电粉尘悬浮在距星球表面1000km 的地方，又若将同样的带负电粉尘带到距星球表面2000km 的地方相对于该星球无初速度释放，则此带负电粉尘（该星球无空气存在）A ．向星球下落B ． 推向太空C ．仍在原处悬浮D ．无法判断3．关于磁感应强度和磁通量，下列说法中正确的是 （ ） A ．磁感应强度是矢量，磁通量是标量B ．穿过一个面的磁通量为零，该处的磁感应强度也为零C ．置于磁场中的某个面，面积越大，穿过它的磁通量一定越大ABD ．磁感应强度和磁通量都是矢量4．关于电功W 和电热Q 的说法，正确的是 ( )A ．在任何电路里都有W =UIt ，Q = I 2Rt ，且W = Q B ．在任何电路里都有W =UIt ，Q = UIt ，且W 不一定等于Q C ．W =UIt ，Q = I 2Rt 均只在纯电阻电路中才成立D ．W =UIt 在任何电路中都成立，W = I 2Rt 求纯电阻消耗的能量时成立5．如图4所示，B 金属板固定不动且带有一定量的负电荷，A 金属板接地且带有一绝缘手柄，开始两板正对，有一定间距，为使B 板电势升高，可将（ ）A ．A 板向右靠近B B ．A 板向左远离BC ．A 板向上平移一些D ．插一塑料介质板在A 、B 间6．粒子甲的质量与电荷量分别约为粒子乙的4倍与2倍，两粒子均带正电．让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动．已知磁场方向垂直纸面向里．以下四个图中，能正确表示两粒子运动轨迹的是()7. 如图所示，长为L ．质量为m 的两导体棒a ．b ，a 被置在光滑斜面上，b 固定在距a 为x 的同一水平面处，且a ．b 水平平行，设θ=450，a ．b 均通以大小为I 的同向平行电流时，a 恰能在斜面上保持静止．则b 的电流在a 处所产生的磁场的磁感应强度B 的大小为A ．ILmgB ．IL mg 22C ．IxmgD ．Ix mg 228．若不计重力，则带电粒子可能做的运动是： ( )A ．在磁场中做匀速直线运动B ．在电场中做匀速直线运动C ．在磁场中做匀速圆周运动D ．在电场中做匀速圆周运动 9．一带电粒子从两平行金属板左侧中央平行于极板飞入匀强电场，且恰能从右侧极板边缘飞出，若粒子初动能增大一倍，要使它仍从右侧边缘飞出，则应 ( )A ．将极板长度变为原来的2倍B ．将极板长度变为原来的2倍图4C ．将极板电压增大到原来的4倍D ．将极板电压减为原来的一半10．半导体靠自由电子（带负电）和空穴（相当于带正电）导电，分为p 型和n 型两种。
